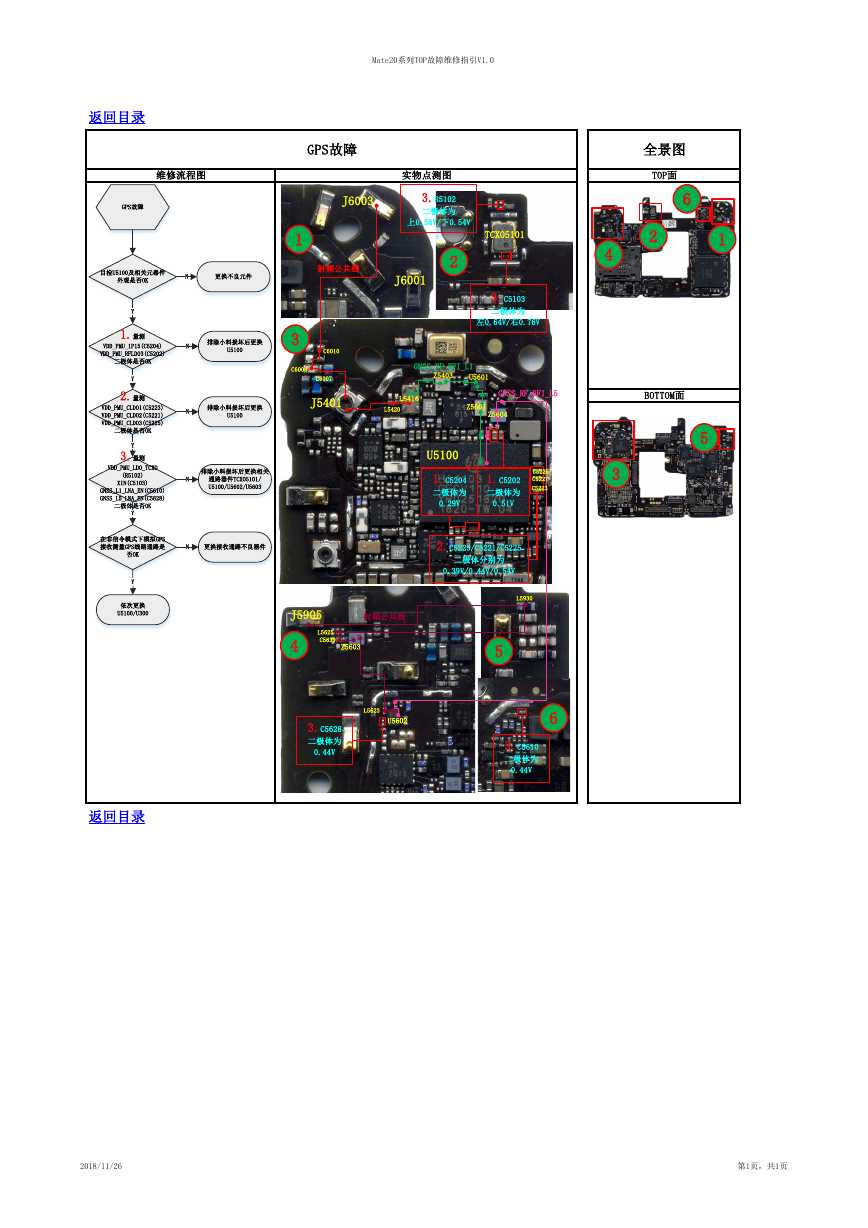

返回目录 维修流程图 GPS故障 目检U5100及相关元器件 外观是否OK N 更换不良元件 Mate20系列TOP故障维修指引V1.0 GPS故障 J6003 实物点测图 3.R5102 二极体为 上0.54V/下0.54V 1 射频公共线 2 J6001 TCXO5101 3.C5103 二极体为 左0.64V/右0.76V 全景图 TOP面 6 2 1 4 排除小料损坏后更换 U5100 3 C6010 C6008 L6007 GNSS_RF_RFI_L1 Z5403 U5601 排除小料损坏后更换 U5100 J5401 L5416 L5420 GNSS_RF_RFI_L5 BOTTOM面 Z5601 Z5604 5 Y 1.量测 VDD_PMU_1P15(C5204) VDD_PMU_RFLDO3(C5202) 二极体是否OK Y 2.量测 VDD_PMU_CLDO1(C5223) VDD_PMU_CLDO2(C5221) VDD_PMU_CLDO3(C5225) 二极体是否OK Y 3.量测 VDD_PMU_LDO_TCXO (R5102) XIN(C5103) GNSS_L1_LNA_EN(C5610) GNSS_L5_LNA_EN(C5628) 二极体是否OK Y N N N 排除小料损坏后更换相关 通路器件TCXO5101/ U5100/U5602/U5603 在非信令模式下模拟GPS 接收测量GPS线路通路是 N 更换接收通路不良器件 否OK Y 依次更换 U5100/U300 返回目录 U5100 1.C5204 二极体为 0.29V 1.C5202 二极体为 0.51V C5225 C5221 C5223 3 2.C5223/C5221/C5225 二极体分别为 0.39V/0.44V/0.54V J5905 射频公共线 L5625 C5639 Z5603 4 L5623 U5602 3.C5628 二极体为 0.44V L5930 5 6 3.C5610 二极体为 0.44V 2018/11/26 第1页，共1页
