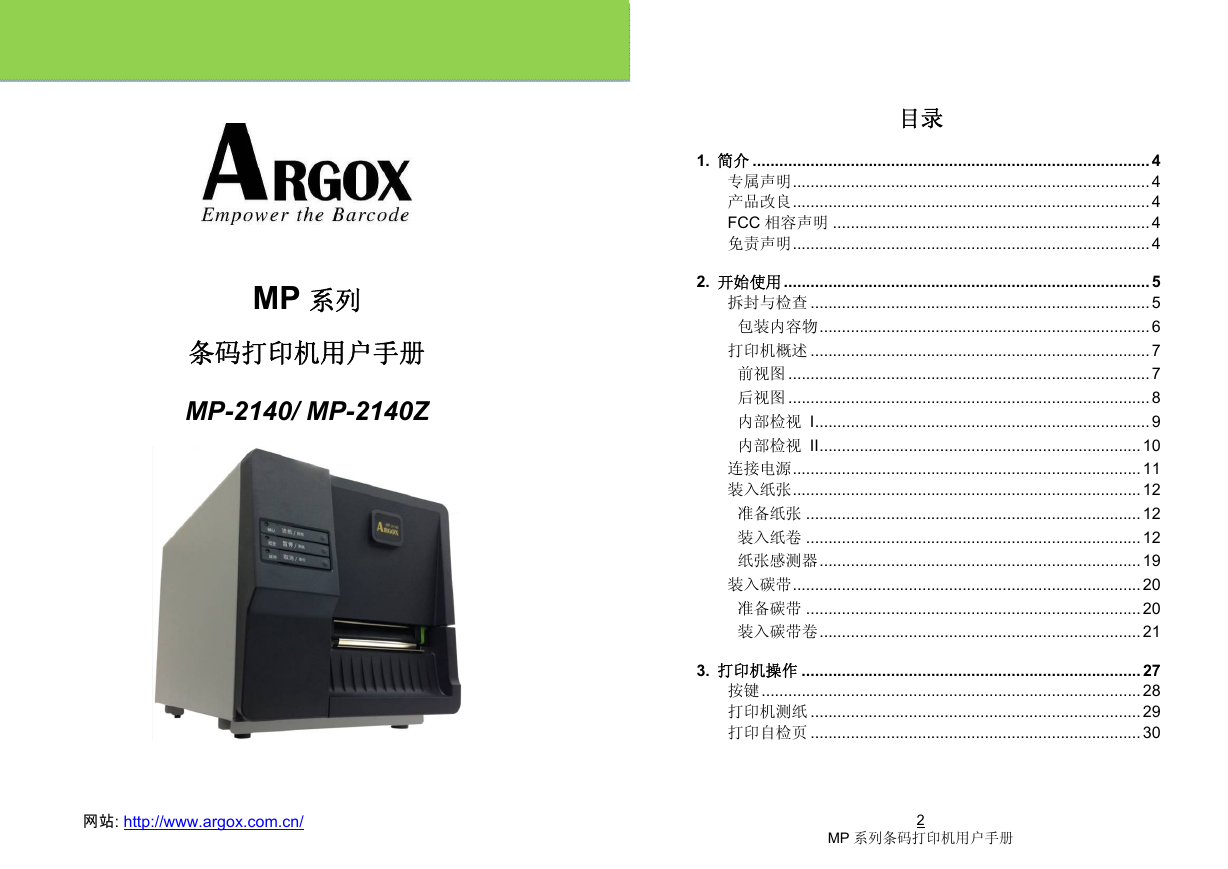

MP 系列条码打印机用户手册 MP-2140/ MP-2140Z 目录 1. 简介 ......................................................................................... 4 专属声明 ................................................................................ 4 产品改良 ................................................................................ 4 FCC 相容声明 ....................................................................... 4 免责声明 ................................................................................ 4 2. 开始使用 .................................................................................. 5 拆封与检查 ............................................................................ 5 包装内容物 .......................................................................... 6 打印机概述 ............................................................................ 7 前视图 ................................................................................. 7 后视图 ................................................................................. 8 内部检视 I ........................................................................... 9 内部检视 II ........................................................................ 10 连接电源 .............................................................................. 11 装入纸张 .............................................................................. 12 准备纸张 ........................................................................... 12 装入纸卷 ........................................................................... 12 纸张感测器 ........................................................................ 19 装入碳带 .............................................................................. 20 准备碳带 ........................................................................... 20 装入碳带卷 ........................................................................ 21 3. 打印机操作 ............................................................................ 27 按键 ..................................................................................... 28 打印机测纸 .......................................................................... 29 打印自检页 .......................................................................... 30 网站: http://www.argox.com.cn/ 2 MP 系列条码打印机用户手册

打印机程序语言：PPLB .................................................... 62 打印机程序语言：PPLZ .................................................... 63 接口规格 .............................................................................. 65 USB 界面 .......................................................................... 65 串口接头 ........................................................................... 66 并口接头 ........................................................................... 67 打印自检页-以 MP-2140 为例： ........................................ 31 重设为原厂默认值 ............................................................... 33 4. 通讯 ....................................................................................... 34 接口和需求 .......................................................................... 34 USB 接口需求 .................................................................. 34 串口(RS-232)接口需求 ...................................................... 35 并口(Parallel)接口需求 ...................................................... 35 连接需求 ........................................................................... 35 打印机通讯 .......................................................................... 36 安装随插即用驱动程序 (仅适用于 USB) ........................... 36 安装打印机驱动程序 (适用于 USB 以外的其它接口) ........ 43 5. 故障排除与日常维护 .............................................................. 50 LED 诊断 ............................................................................. 50 纸张问题 ........................................................................... 50 碳带问题 ........................................................................... 51 其它问题 ........................................................................... 52 常见问题 .............................................................................. 53 传输问题 .............................................................................. 54 恢复程序 .............................................................................. 54 打印机维护 .......................................................................... 55 清洁打印头 ........................................................................ 56 清洁滚轴 ........................................................................... 57 清洁纸张供应轴 ................................................................. 58 7. 产品规格 ................................................................................ 59 一般规格 .............................................................................. 59 字型、条码和图形规格 ........................................................ 61 打印机程序语言：PPLA .................................................... 61 3 MP 系列条码打印机用户手册 4 MP 系列条码打印机用户手册

1. 简介专属声明 ©2013 Argox Information Co., Ltd. 本手册包含立象科技股份有限公司拥有之专属信息。这些信息仅供负责操作及维护手册中所述之设备的相关人士参考及使用。未经过立象科技股份有限公司书面同意，不论任何情况下均不得对此类专属信息进行使用、再制，或用于其他用途。产品改良持续改良产品是立象科技股份有限公司奉行的原则之一，故手册中所述的机种规格、配件、零件内容请以实机为主，如有变更，恕不另行通知。 FCC相容声明本设备经过测试并判定符合FCC条例第15篇对A级数位设备之限制。该限制是为了提供合理保护，避免在住宅内使用时引起有害干扰而设计的使用条件。本设备会产生、使用并发射无线电频率能量，若未按指示进行安装与使用，可能会对无线电通讯造成有害干扰。然而，我们不保证某些特定的安装方式不会发生干扰。如果本设备对收音机或电视接收造成干扰 (可经由打开或关闭本设备而确认)，则使用者可尝试利用下列方式进行调整：     移动接收天线的角度或位置。增加设备与接收器之间的距离。将设备连接到不同电路上的其它插座。如需协助，请洽询经销商或专业的收音机/电视技术人员。 2. 开始使用恭喜您选择购买Argox MP系列条码打印机。本使用手册说明MP 系列机型，将协助您认识这台新购买的打印机。本手册除了包含版打印机操作指示，还包括疑难排解、维护及技术参考等相关信息。此外也提供图解，可协助您快速熟悉打印机操作。拆封与检查收到打印机之后，请先进行拆封与检查： 1. 检查包装箱和打印机的外观是否因运送过程造成损伤。 2. 打开打印机的上盖，检查所有组件是否完好。 3. 请检查打印机包装内的下列配件。注意：假如发现损伤或配件短少，请直接联系所购买打印机的贩卖商店。本产品的周边装置均经过屏蔽传输线测试。本产品必须使用屏蔽传输线，以确保符合相关规范。未经立象科技股份有限公司明确许可的情况下，对设备进行的任何变更或修改都可能影响使用者操作本设备之权益。免责声明立象科技股份有限公司已采取必要步骤，确保本公司所发行之设计规格及手册的正确性；但这些出版品仍可能存在错误。立象科技股份有限公司将保留修改任何此类错误之权利，并声明免除任何相关的赔偿责任。 4 MP 系列条码打印机用户手册 5 MP 系列条码打印机用户手册

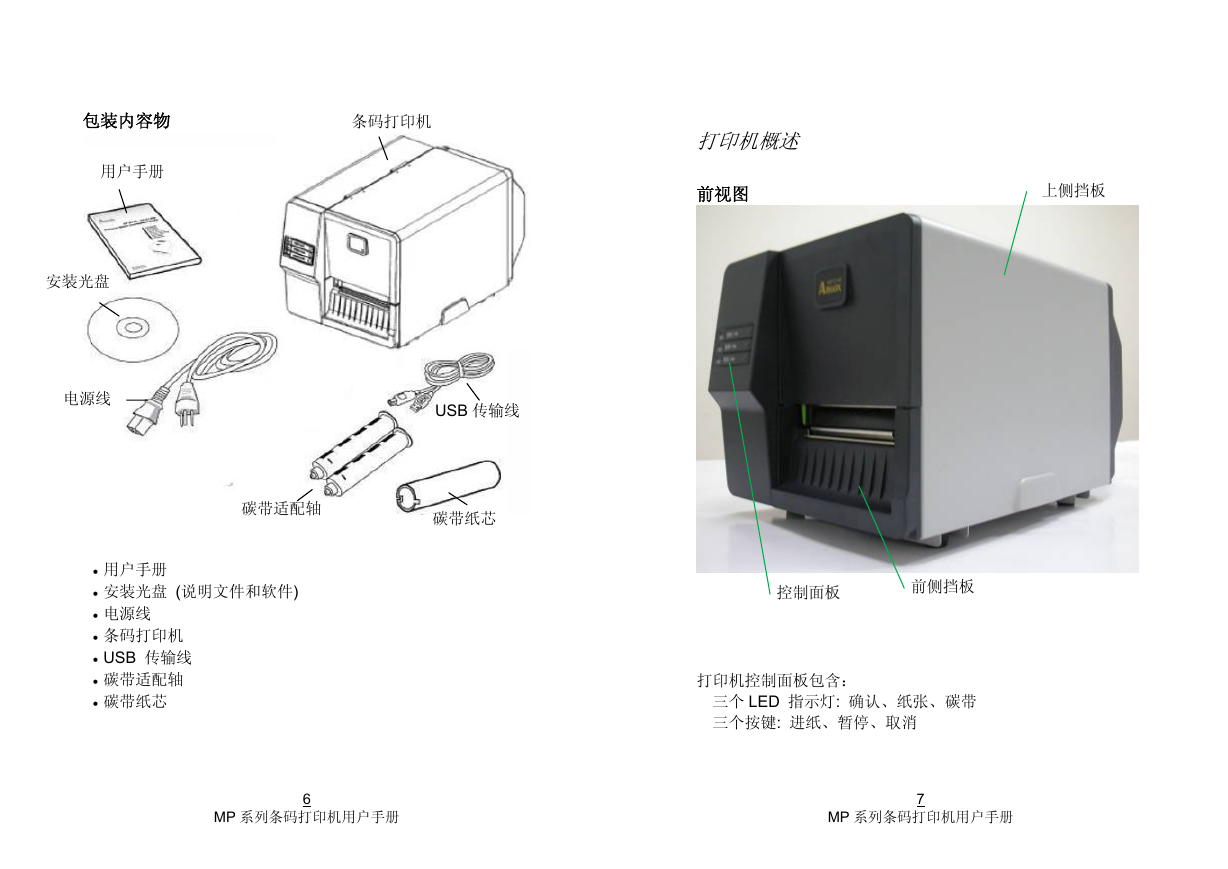

包装内容物用户手册条码打印机打印机概述前视图上侧挡板安装光盘电源线 USB 传输线碳带适配轴碳带纸芯  用户手册  安装光盘 (说明文件和软件)  电源线  条码打印机  USB 传输线  碳带适配轴  碳带纸芯前侧挡板控制面板打印机控制面板包含：三个 LED 指示灯: 确认、纸张、碳带三个按键: 进纸、暂停、取消 6 MP 系列条码打印机用户手册 7 MP 系列条码打印机用户手册

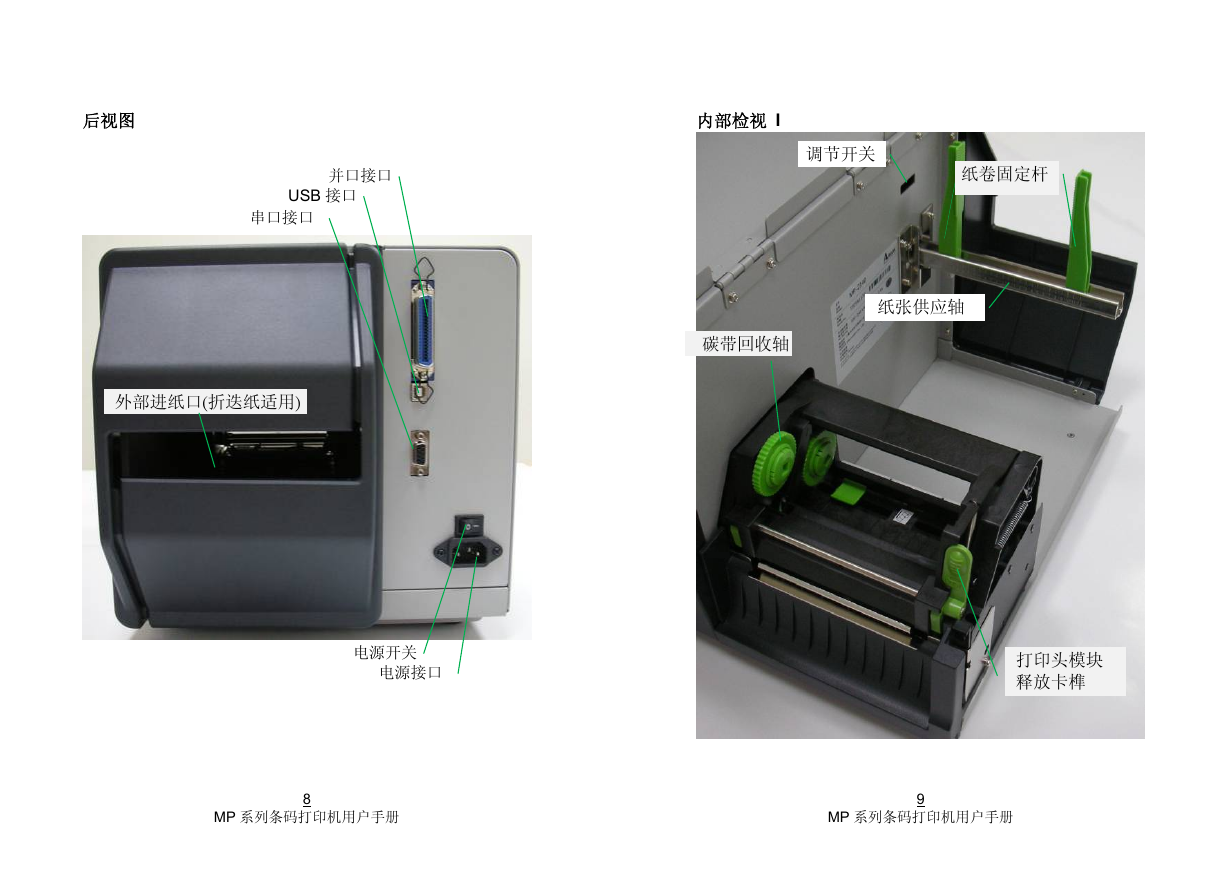

后视图并口接口 USB 接口串口接口内部检视 I 调节开关纸卷固定杆纸张供应轴碳带回收轴外部进纸口(折迭纸适用) 电源开关电源接口打印头模块释放卡榫 8 MP 系列条码打印机用户手册 9 MP 系列条码打印机用户手册

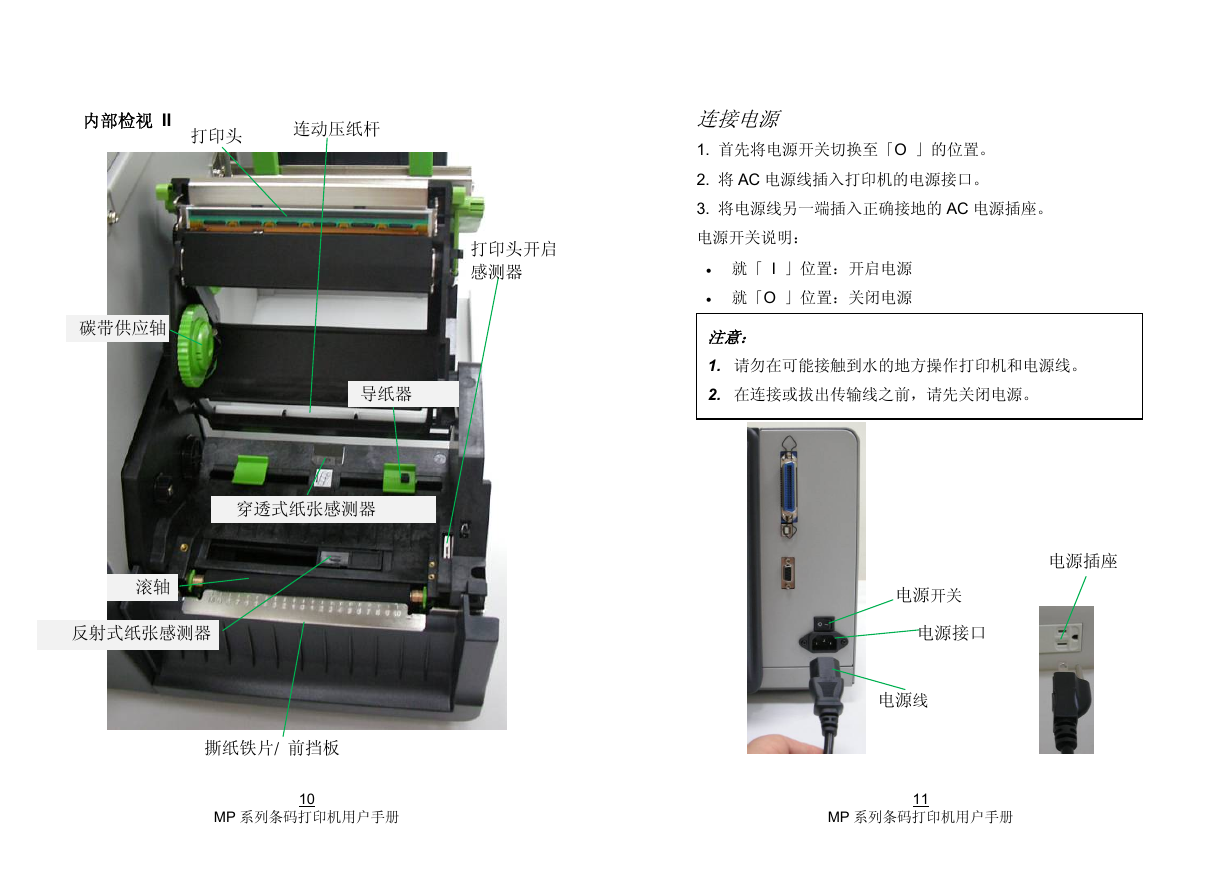

内部检视 II 打印头连动压纸杆导纸器穿透式纸张感测器碳带供应轴滚轴反射式纸张感测器撕纸铁片/ 前挡板 10 MP 系列条码打印机用户手册打印头开启感测器连接电源 1. 首先将电源开关切换至「O 」的位置。 2. 将 AC 电源线插入打印机的电源接口。 3. 将电源线另一端插入正确接地的 AC 电源插座。电源开关说明：  就「 I 」位置：开启电源  就「O 」位置：关闭电源注意： 1. 请勿在可能接触到水的地方操作打印机和电源线。 2. 在连接或拔出传输线之前，请先关闭电源。电源插座电源开关电源接口电源线 11 MP 系列条码打印机用户手册

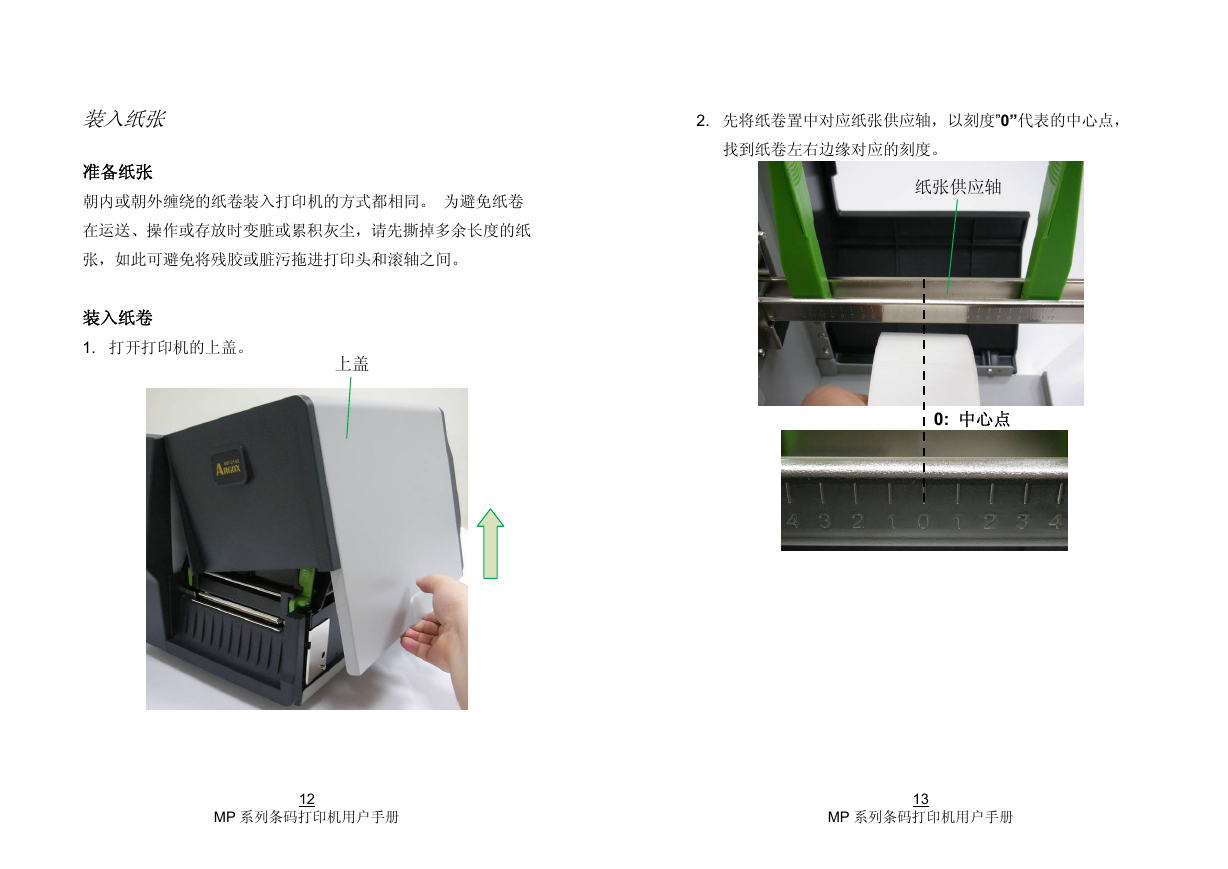

装入纸张准备纸张朝内或朝外缠绕的纸卷装入打印机的方式都相同。为避免纸卷 2. 先将纸卷置中对应纸张供应轴，以刻度”0”代表的中心点，找到纸卷左右边缘对应的刻度。纸张供应轴在运送、操作或存放时变脏或累积灰尘，请先撕掉多余长度的纸张，如此可避免将残胶或脏污拖进打印头和滚轴之间。装入纸卷 1. 打开打印机的上盖。上盖 0: 中心点 12 MP 系列条码打印机用户手册 13 MP 系列条码打印机用户手册

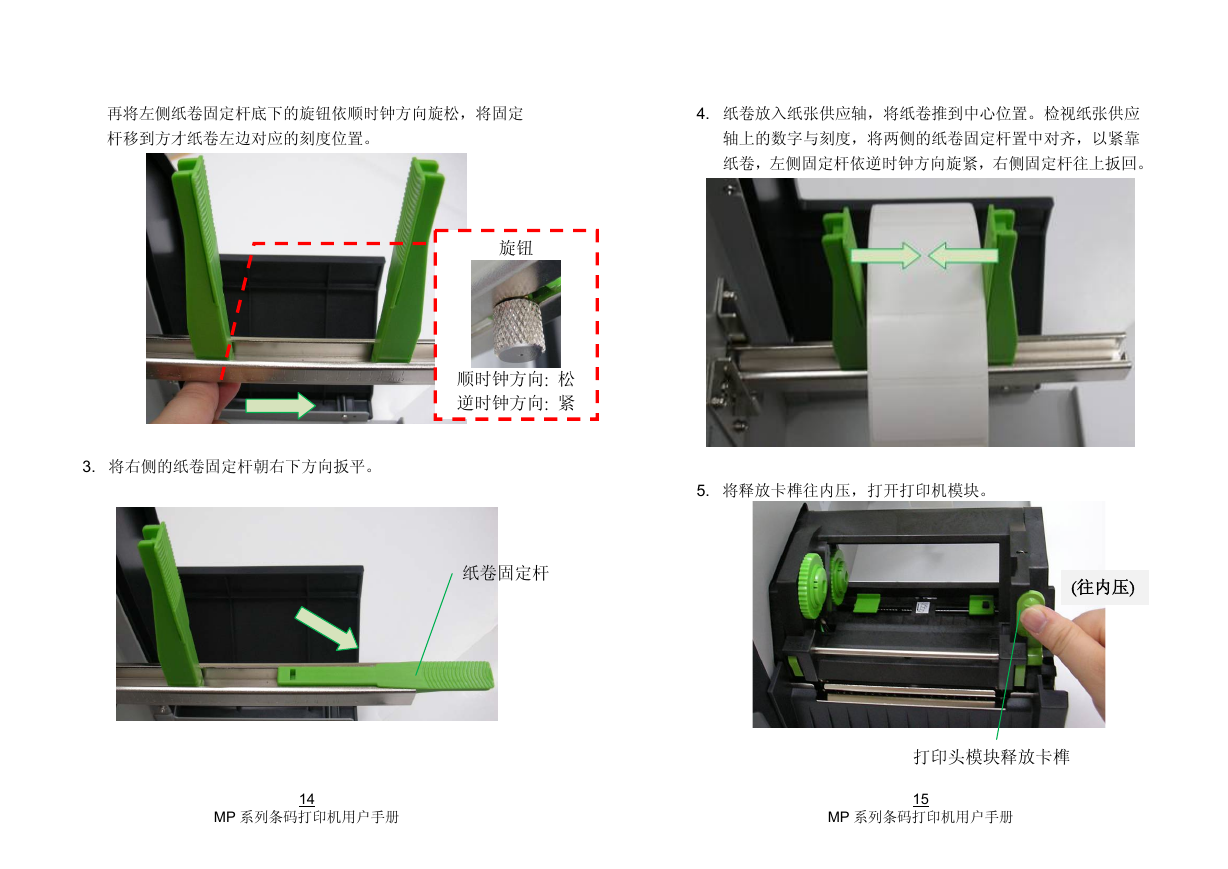

再将左侧纸卷固定杆底下的旋钮依顺时钟方向旋松，将固定杆移到方才纸卷左边对应的刻度位置。 4. 纸卷放入纸张供应轴，将纸卷推到中心位置。检视纸张供应轴上的数字与刻度，将两侧的纸卷固定杆置中对齐，以紧靠纸卷，左侧固定杆依逆时钟方向旋紧，右侧固定杆往上扳回。 3. 将右侧的纸卷固定杆朝右下方向扳平。旋钮顺时钟方向: 松逆时钟方向: 紧纸卷固定杆 5. 将释放卡榫往内压，打开打印机模块。 (往内压) 14 MP 系列条码打印机用户手册打印头模块释放卡榫 15 MP 系列条码打印机用户手册
