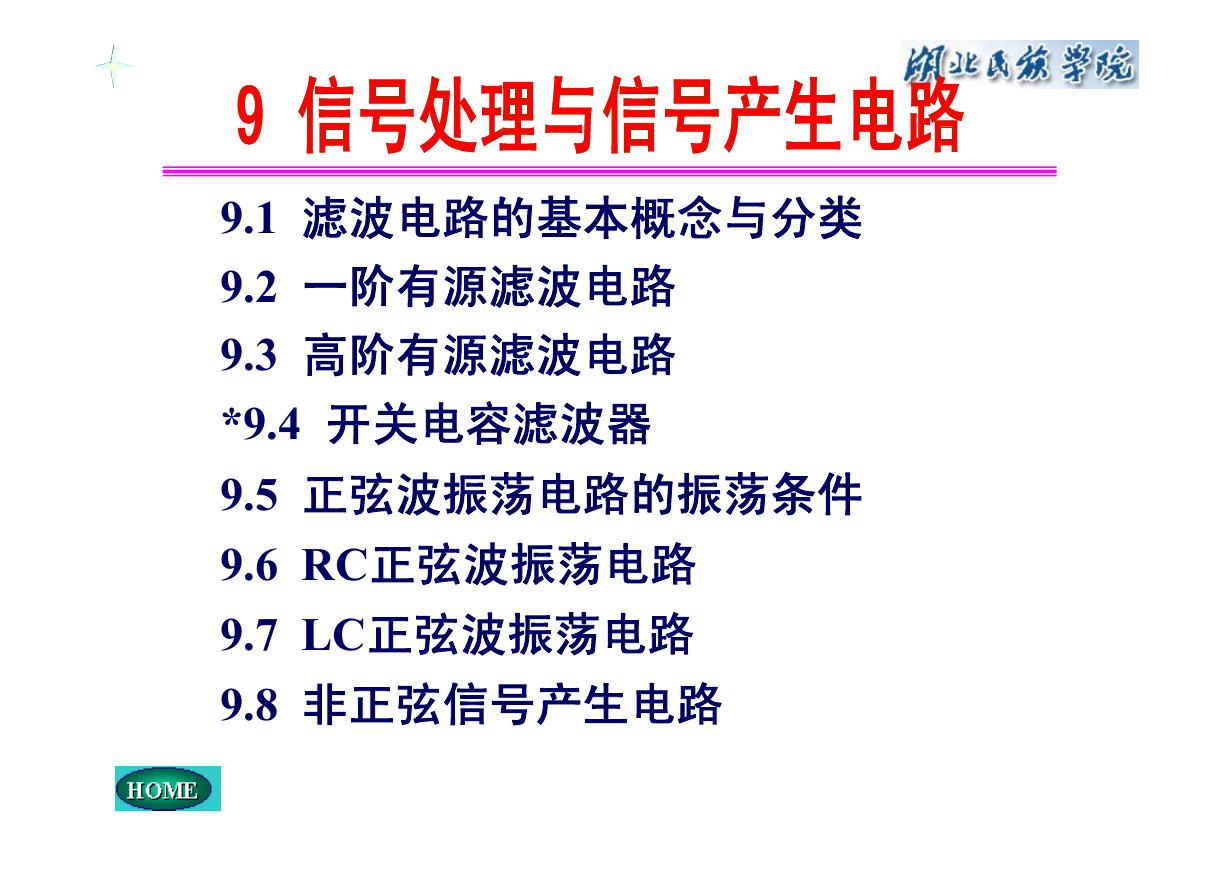

9.1 滤波电路的基本概念与分类 9.2 一阶有源滤波电路 9.3 高阶有源滤波电路 *9.4 开关电容滤波器 9.5 正弦波振荡电路的振荡条件 9.6 RC正弦波振荡电路 9.7 LC正弦波振荡电路 9.8 非正弦信号产生电路

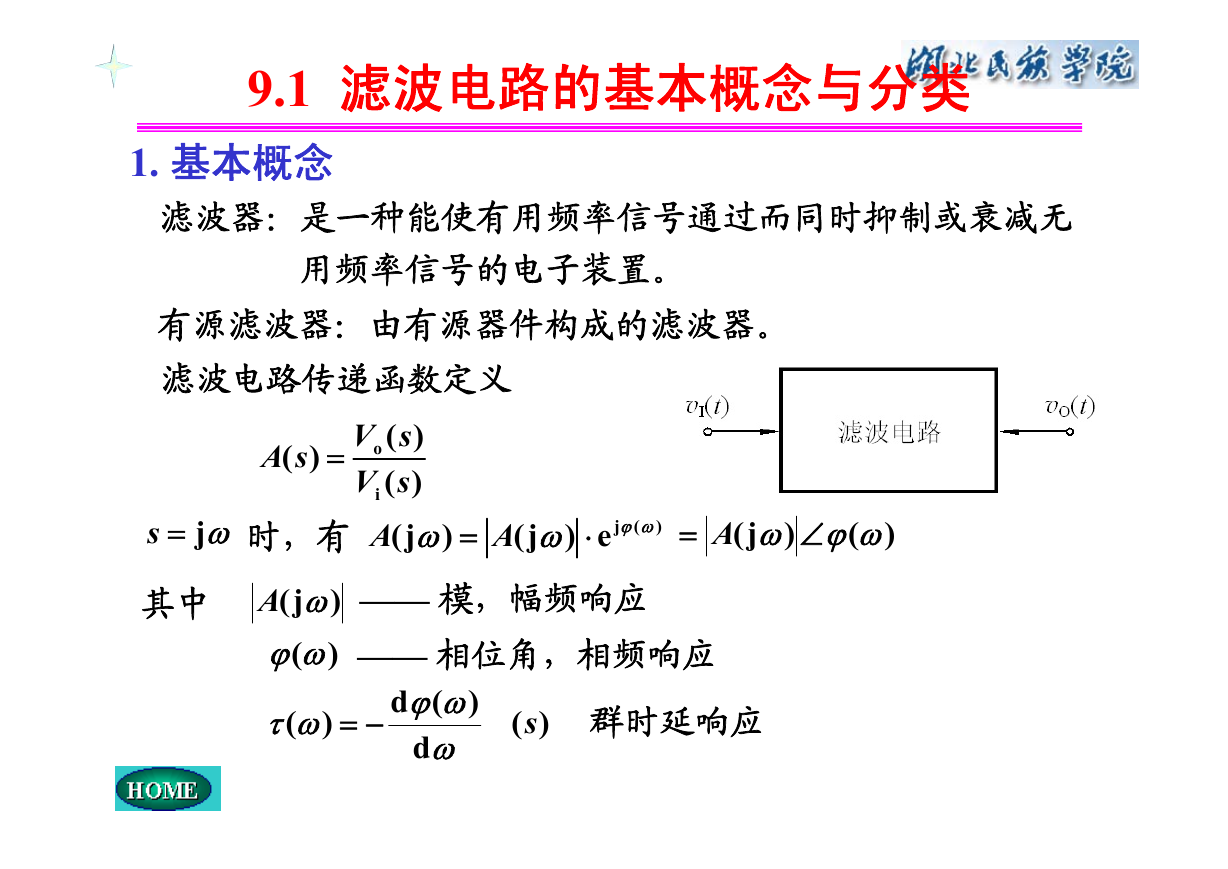

9.1 滤波电路的基本概念与分类 1. 基本概念滤波器：是一种能使有用频率信号通过而同时抑制或衰减无用频率信号的电子装置。有源滤波器：由有源器件构成的滤波器。滤波电路传递函数定义 ωj=s 其中 sA )( = 时，有 j( ωA ) (ωϕ ) sV )( o sV )( i A j( ) ( ωϕω —— 模，幅频响应 —— 相位角，相频响应 je) ⋅ = A ) ω j( = A j( ) ωϕω ∠ ( ) ) ωτ ( −= ) (d ωϕ d ω s )( 群时延响应

9.1 滤波电路的基本概念与分类 2. 分类低通（LPF）高通（HPF）带通（BPF）带阻（BEF）全通（APF） end

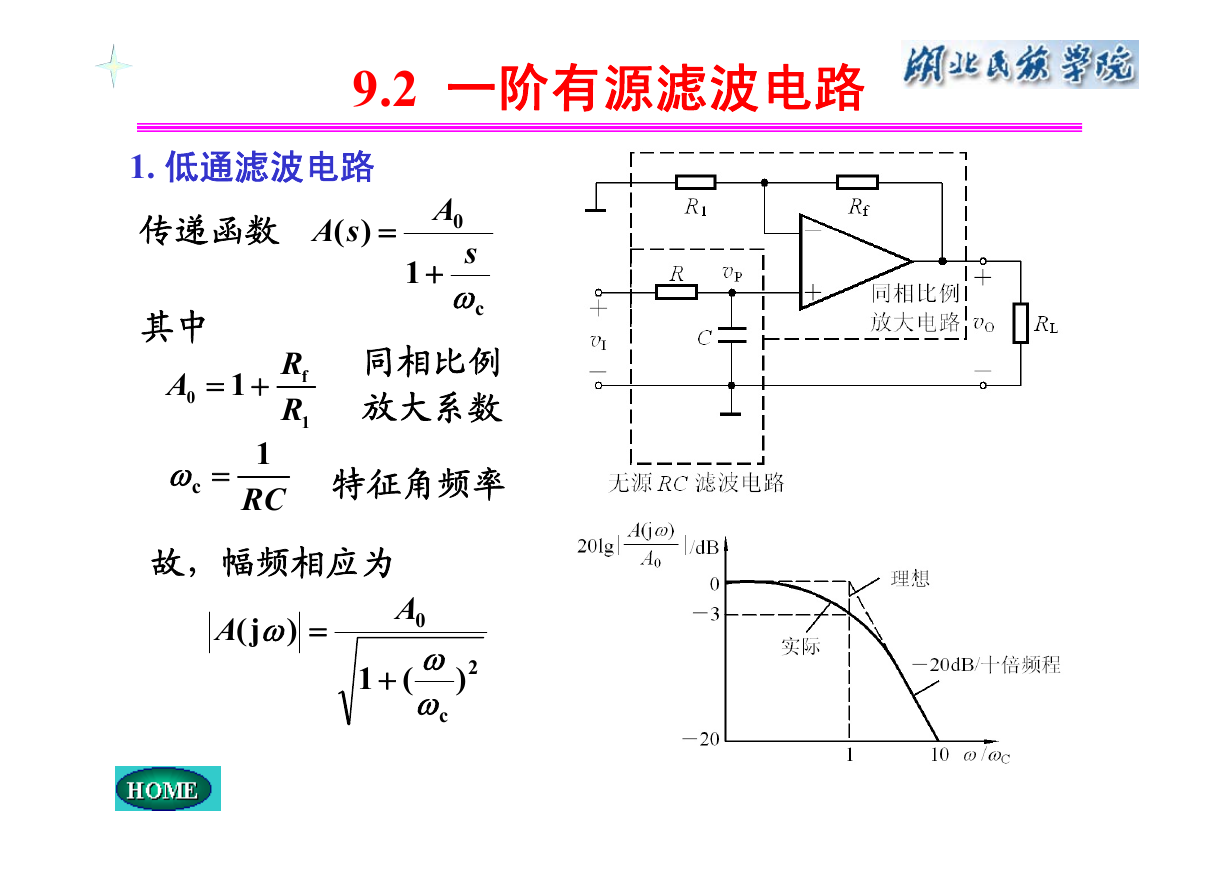

9.2 一阶有源滤波电路 1. 低通滤波电路 sA )( 传递函数 = A 0 s ω c 1 + 其中 A 0 += 1 R f R 1 c =ω 1 RC 同相比例放大系数特征角频率故，幅频相应为 A 0 ω ω c (1 + = A j( ) ω 2 )

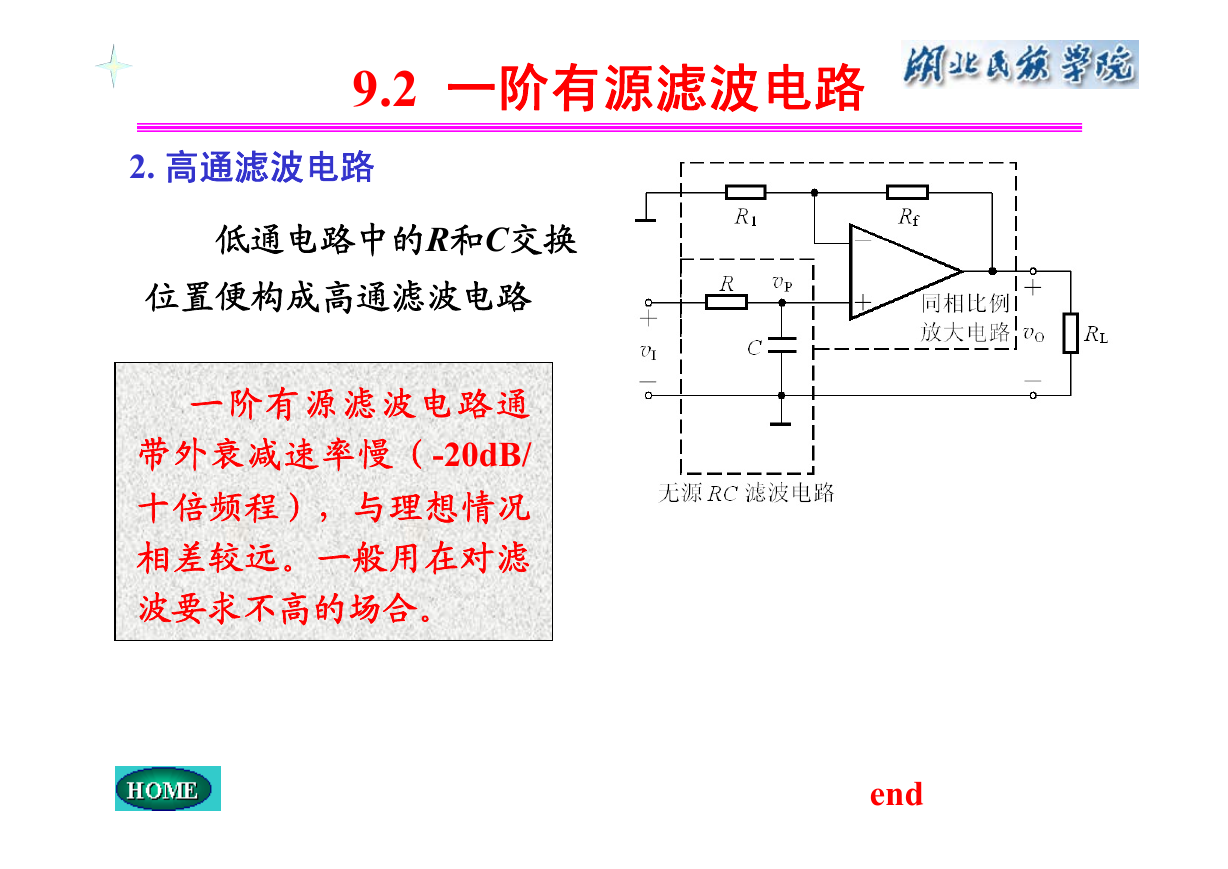

9.2 一阶有源滤波电路 2. 高通滤波电路低通电路中的R和C交换位置便构成高通滤波电路一阶有源滤波电路通带外衰减速率慢（-20dB/ 十倍频程），与理想情况相差较远。一般用在对滤波要求不高的场合。 end

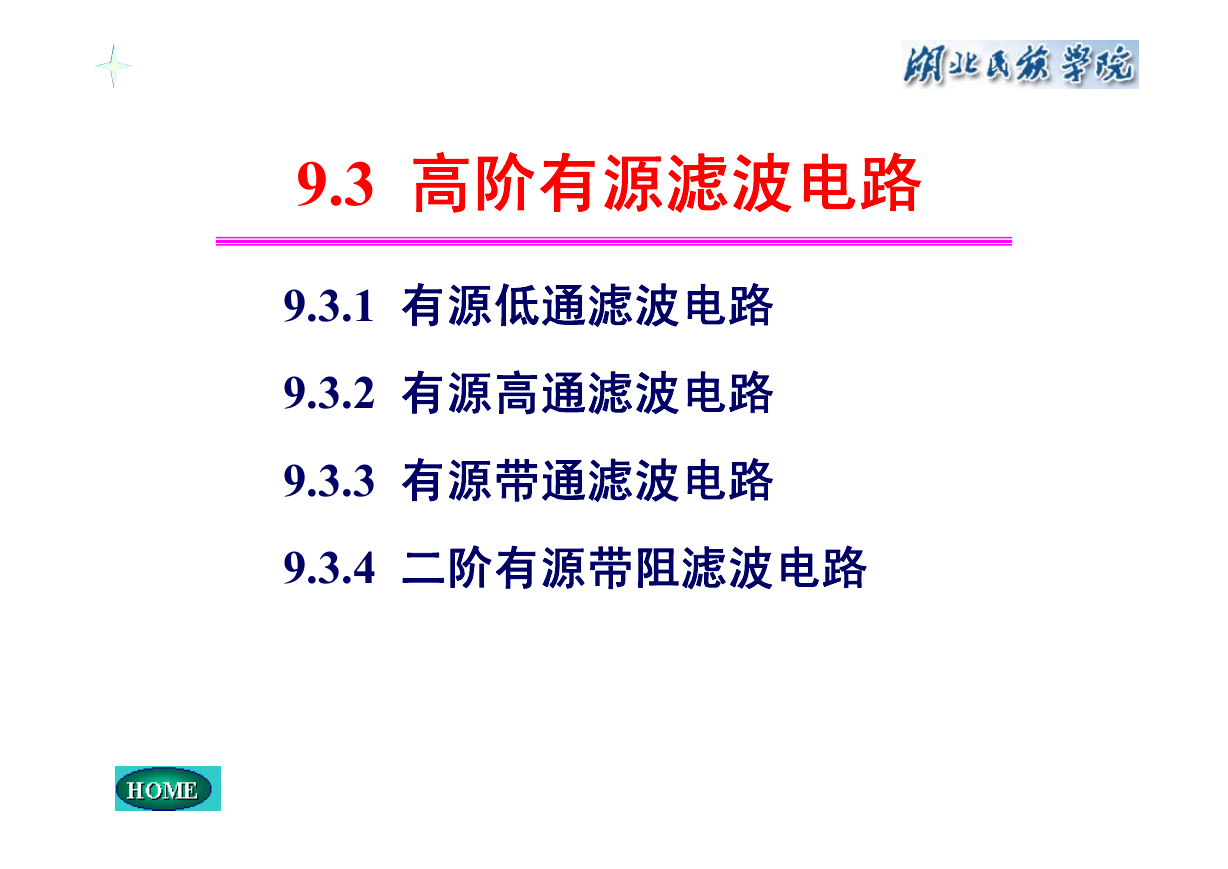

9.3 高阶有源滤波电路 9.3.1 有源低通滤波电路 9.3.2 有源高通滤波电路 9.3.3 有源带通滤波电路 9.3.4 二阶有源带阻滤波电路

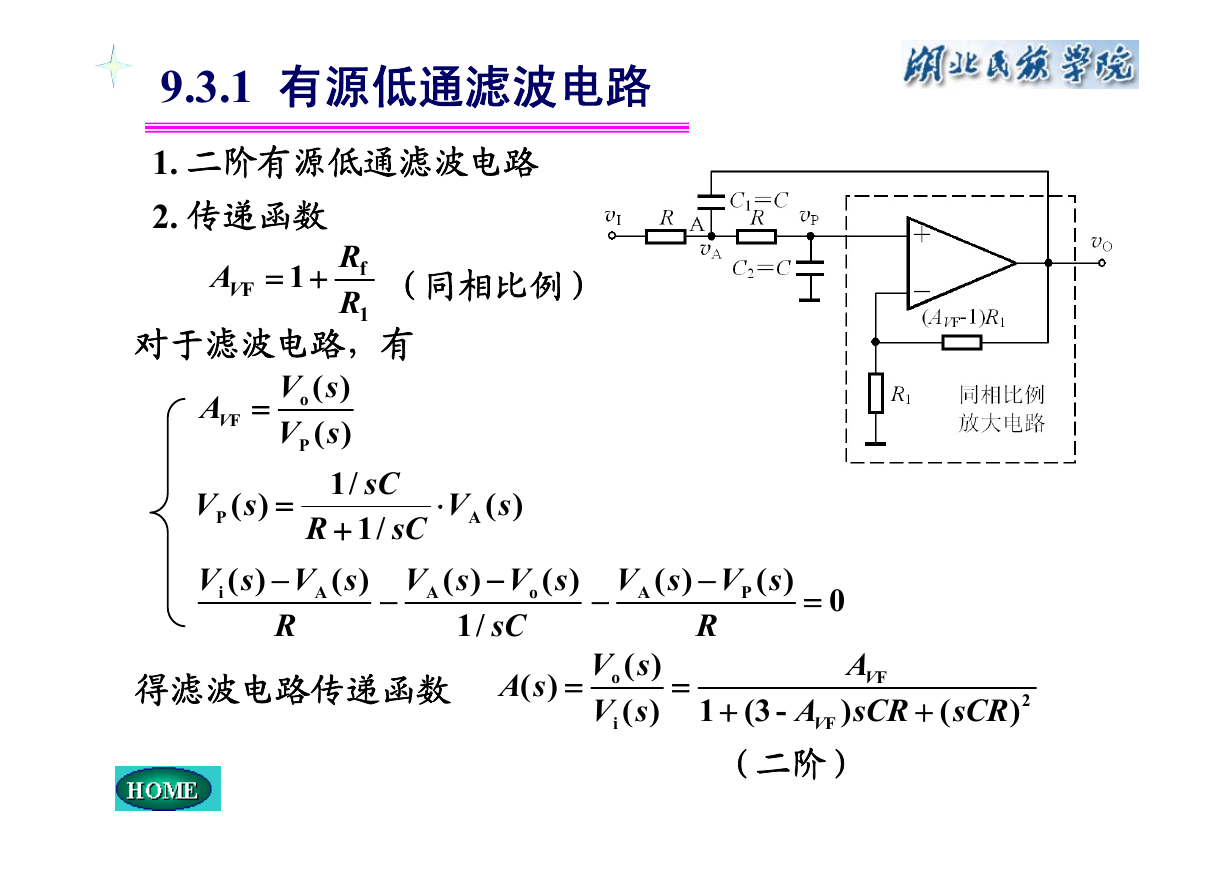

9.3.1 有源低通滤波电路 1. 二阶有源低通滤波电路 2. 传递函数 1 += （同相比例） AV F R f R 1 对于滤波电路，有 F P AV = sV )( o sV )( sC /1 /1 + sVsV )( i sV )( )( R = A P − − R sV )( ⋅ A sC sVsV )( A )( /1 o − sC sA )( = 得滤波电路传递函数 sVsV )( )( P = 0 A − sV )( o sV )( i − R = 1 A V F sCR ) + （二阶） A V F -(3 + ( sCR ) 2

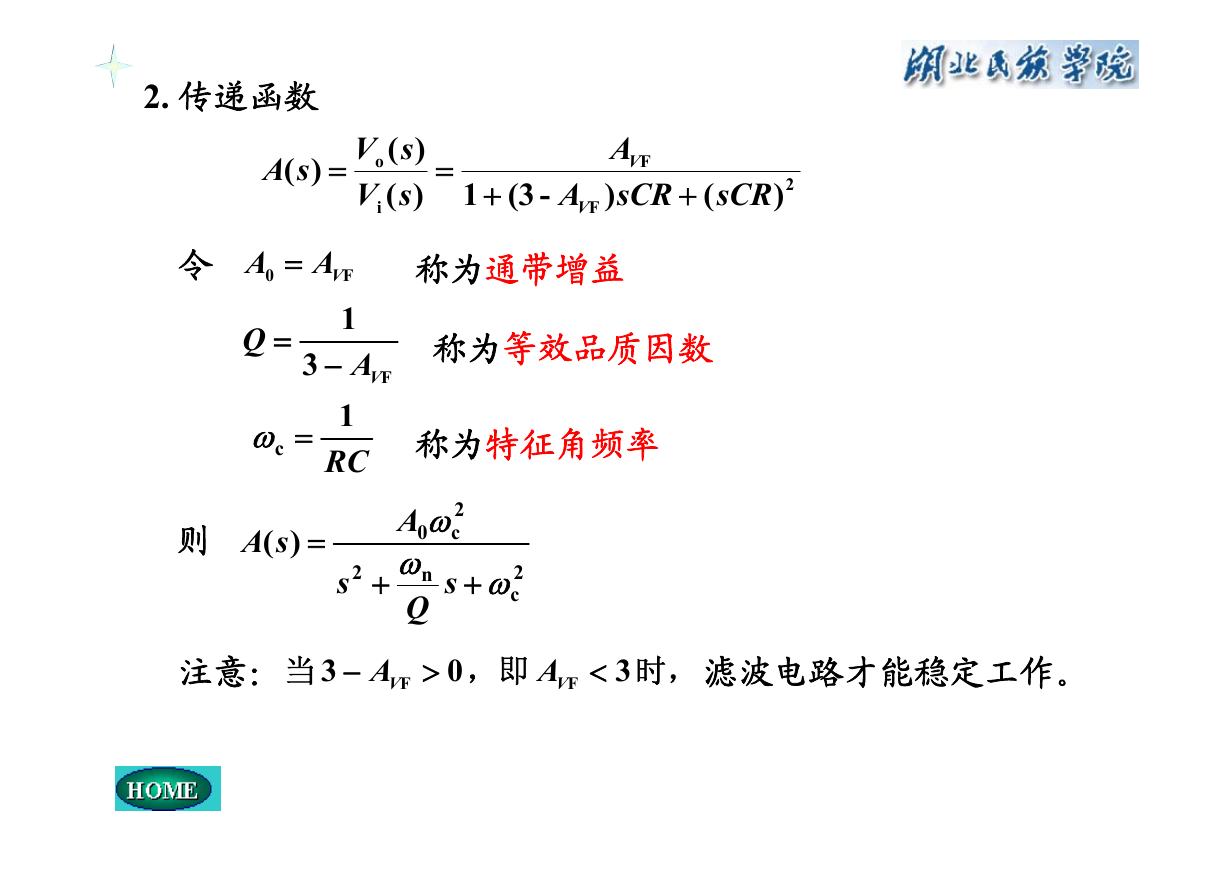

2. 传递函数 sA )( = sV )( o sV )( i = 1 + -(3 A V F A V F sCR ) + ( sCR ) 2 令 A = 0 Q = c =ω VA F 1 VA − 1 RC 3 F 称为通带增益称为等效品质因数称为特征角频率则 sA )( = 2 A ω 0 c ω s n Q + 2 ω c 2 s + 注意： 3 当 − A V F > 0 ，即 A V F < 3 时，滤波电路才能稳定工作。
