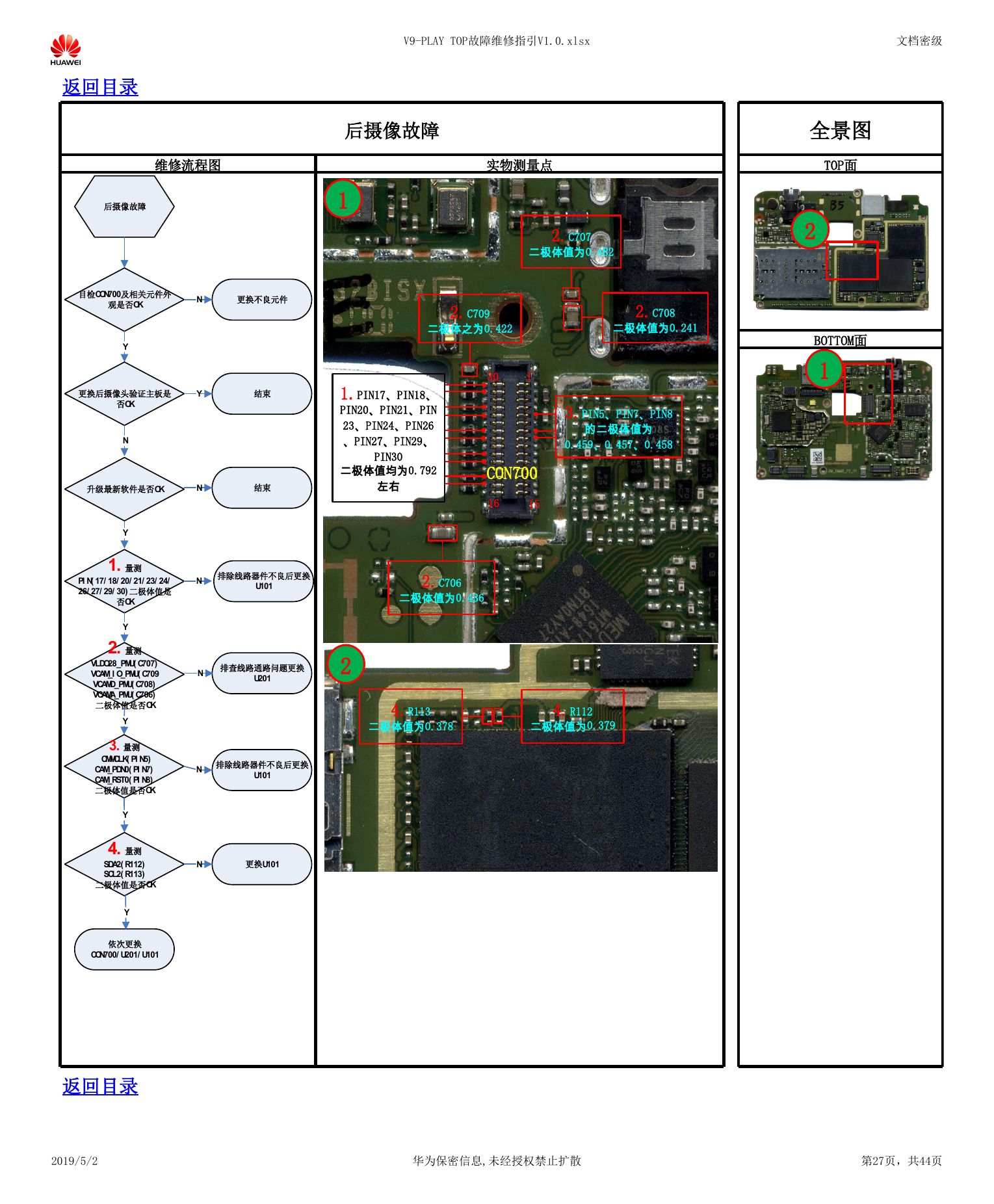

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 后摄像故障 维修流程图 实物测量点 1 2.C707 二极体值为0.482 2.C709 二极体之为0.422 2.C708 二极体值为0.241 1.PIN17、PIN18、 PIN20、PIN21、PIN 23、PIN24、PIN26 、PIN27、PIN29、 二极体值均为0.792 PIN30 左右 30 1 CON700 16 15 3.PIN5、PIN7、PIN8 的二极体值为 0.459、0.457、0.458 全景图 TOP面 2 BOTTOM面 1 2.C706 二极体值为0.436 2 4.R113 二极体值为0.378 4.R112 二极体值为0.379 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第27页，共44页 后摄像故障目检CON700及相关元件外观是否OK更换不良元件NY更换后摄像头验证主板是否OK结束YN1.量测PIN(17/18/20/21/23/24/26/27/29/30)二极体值是否OK结束NY2.量测VLDO28_PMU(C707)VCAM_IO_PMU(C709VCAMD_PMU(C708)VCAMA_PMU(C706)二极体值是否OK排查线路通路问题更换U201YY3.量测 CMMCLK(PIN5) CAM_PDN0(PIN7) CAM_RST0(PIN8) 二极体值是否OK排除线路器件不良后更换U101NY更换U1014.量测SDA2(R112)SCL2(R113)二极体值是否OKN依次更换CON700/U201/U101升级最新软件是否OKN排除线路器件不良后更换U101NY
