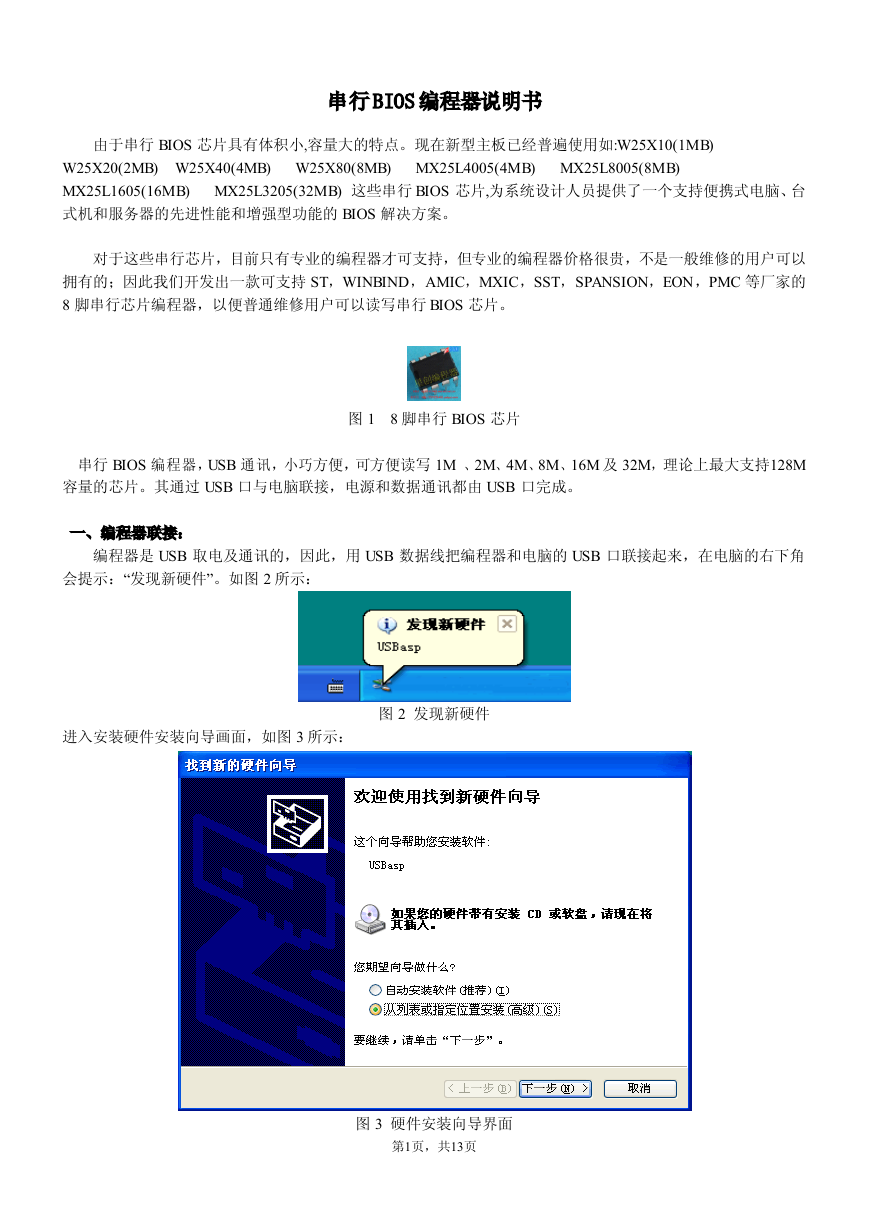

    串行 BIOS 编程器说明书 由于串行 BIOS 芯片具有体积小,容量大的特点。现在新型主板已经普遍使用如:W25X10(1MB) W25X20(2MB) W25X40(4MB) W25X80(8MB) MX25L4005(4MB) MX25L8005(8MB) MX25L1605(16MB) MX25L3205(32MB) 这些串行 BIOS 芯片,为系统设计人员提供了一个支持便携式电脑、台 式机和服务器的先进性能和增强型功能的 BIOS 解决方案。 对于这些串行芯片，目前只有专业的编程器才可支持，但专业的编程器价格很贵，不是一般维修的用户可以 拥有的；因此我们开发出一款可支持 ST，WINBIND，AMIC，MXIC，SST，SPANSION，EON，PMC 等厂家的 8 脚串行芯片编程器，以便普通维修用户可以读写串行 BIOS 芯片。 图 1 8 脚串行 BIOS 芯片 串行 BIOS 编程器，USB 通讯，小巧方便，可方便读写 1M 、2M、4M、8M、16M 及 32M，理论上最大支持128M 容量的芯片。其通过 USB 口与电脑联接，电源和数据通讯都由 USB 口完成。 一、编程器联接： 编程器是 USB 取电及通讯的，因此，用 USB 数据线把编程器和电脑的 USB 口联接起来，在电脑的右下角 会提示：“发现新硬件”。如图 2 所示： 进入安装硬件安装向导画面，如图 3 所示： 图 2 发现新硬件 图 3 硬件安装向导界面 第1页，共13页

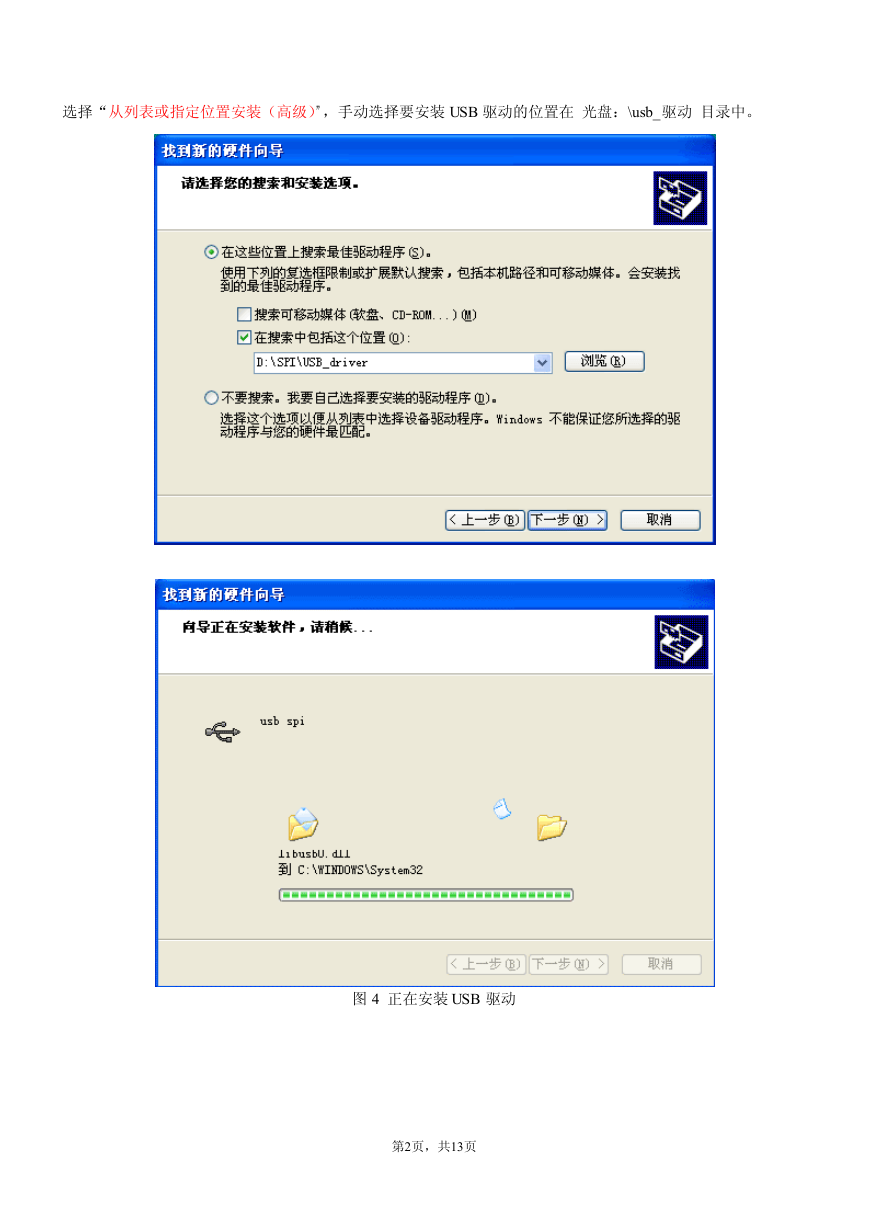

    选择“从列表或指定位置安装（高级）”，手动选择要安装 USB 驱动的位置在 光盘：\usb_驱动 目录中。 图 4 正在安装 USB 驱动 第2页，共13页

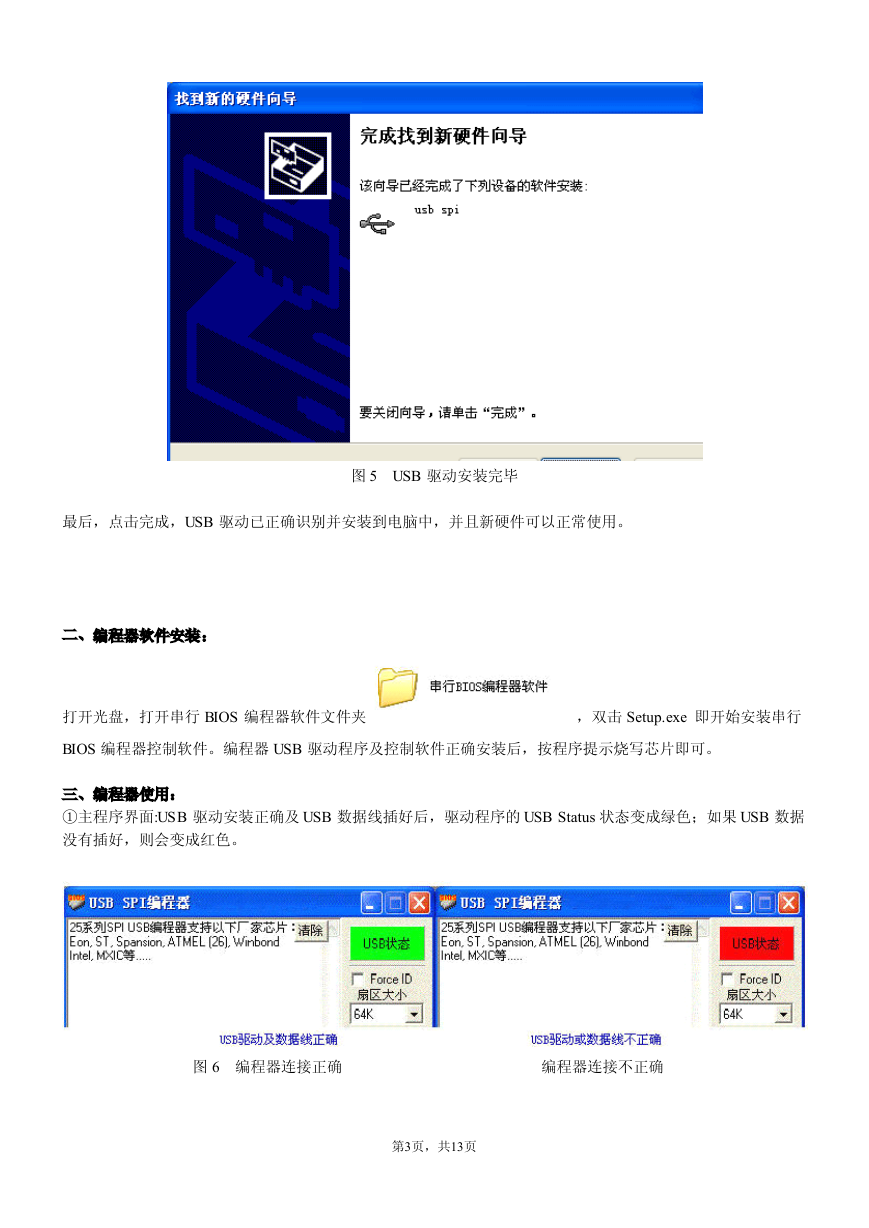

    最后，点击完成，USB 驱动已正确识别并安装到电脑中，并且新硬件可以正常使用。 图 5 USB 驱动安装完毕 二、编程器软件安装： 打开光盘，打开串行 BIOS 编程器软件文件夹 ，双击 Setup.exe 即开始安装串行 BIOS 编程器控制软件。编程器 USB 驱动程序及控制软件正确安装后，按程序提示烧写芯片即可。 三、编程器使用： ①主程序界面:USB 驱动安装正确及 USB 数据线插好后，驱动程序的 USB Status 状态变成绿色；如果 USB 数据 没有插好，则会变成红色。 图 6 编程器连接正确 编程器连接不正确 第3页，共13页

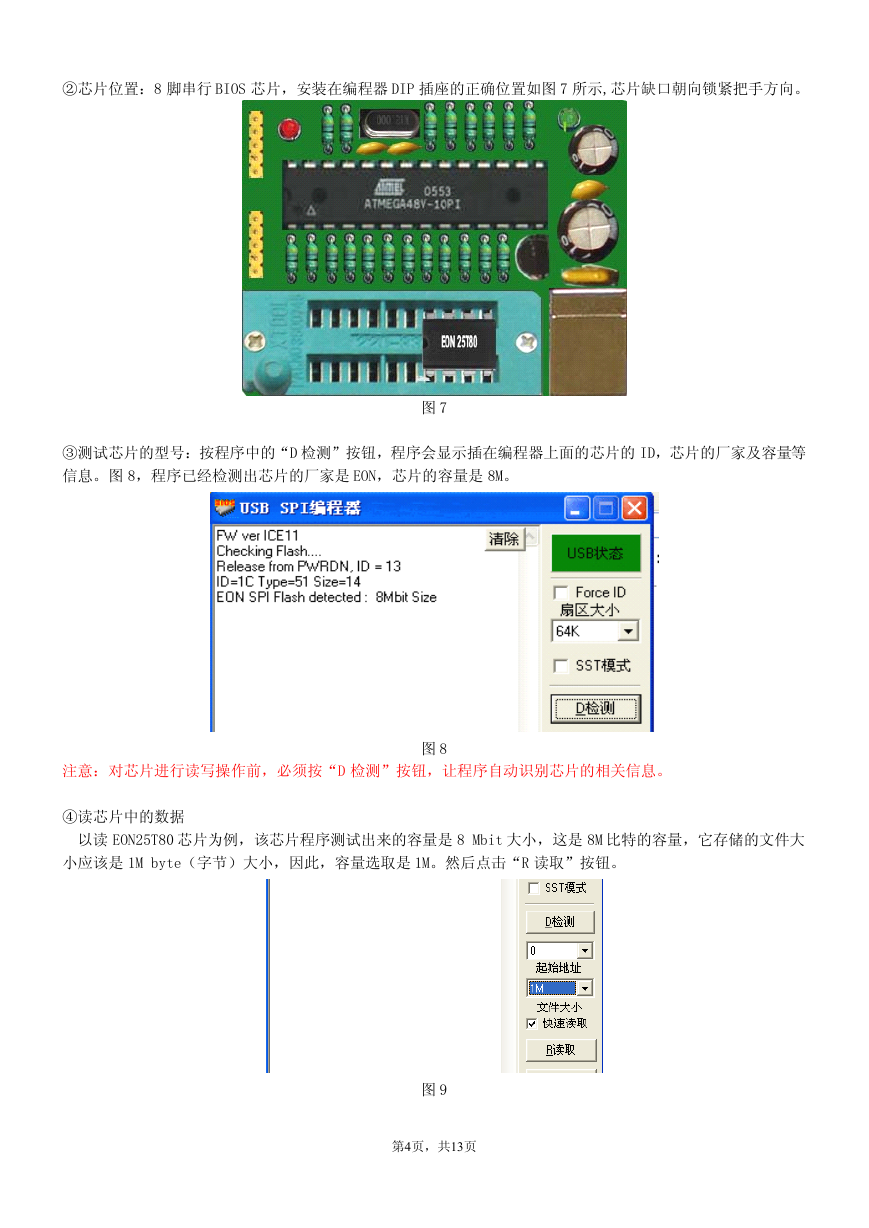

    ②芯片位置：8 脚串行 BIOS 芯片，安装在编程器 DIP 插座的正确位置如图 7 所示,芯片缺口朝向锁紧把手方向。 ③测试芯片的型号：按程序中的“D 检测”按钮，程序会显示插在编程器上面的芯片的 ID，芯片的厂家及容量等 信息。图 8，程序已经检测出芯片的厂家是 EON，芯片的容量是 8M。 图 7 注意：对芯片进行读写操作前，必须按“D 检测”按钮，让程序自动识别芯片的相关信息。 图 8 ④读芯片中的数据 以读 EON25T80 芯片为例，该芯片程序测试出来的容量是 8 Mbit 大小，这是 8M 比特的容量，它存储的文件大 小应该是 1M byte（字节）大小，因此，容量选取是 1M。然后点击“R 读取”按钮。 图 9 第4页，共13页

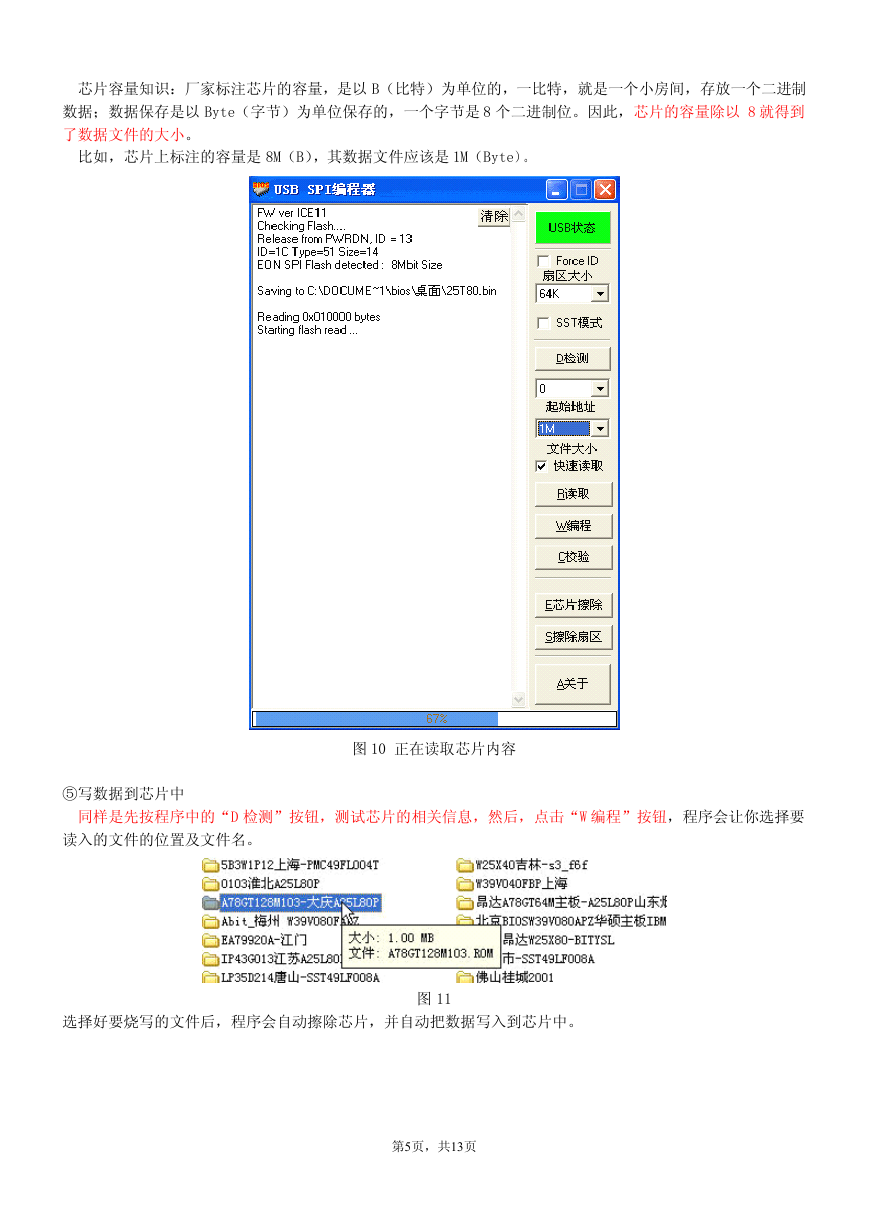

    芯片容量知识：厂家标注芯片的容量，是以 B（比特）为单位的，一比特，就是一个小房间，存放一个二进制 数据；数据保存是以 Byte（字节）为单位保存的，一个字节是 8 个二进制位。因此，芯片的容量除以 8 就得到 了数据文件的大小。 比如，芯片上标注的容量是 8M（B），其数据文件应该是 1M（Byte）。 图 10 正在读取芯片内容 ⑤写数据到芯片中 同样是先按程序中的“D 检测”按钮，测试芯片的相关信息，然后，点击“W 编程”按钮，程序会让你选择要 读入的文件的位置及文件名。 选择好要烧写的文件后，程序会自动擦除芯片，并自动把数据写入到芯片中。 图 11 第5页，共13页

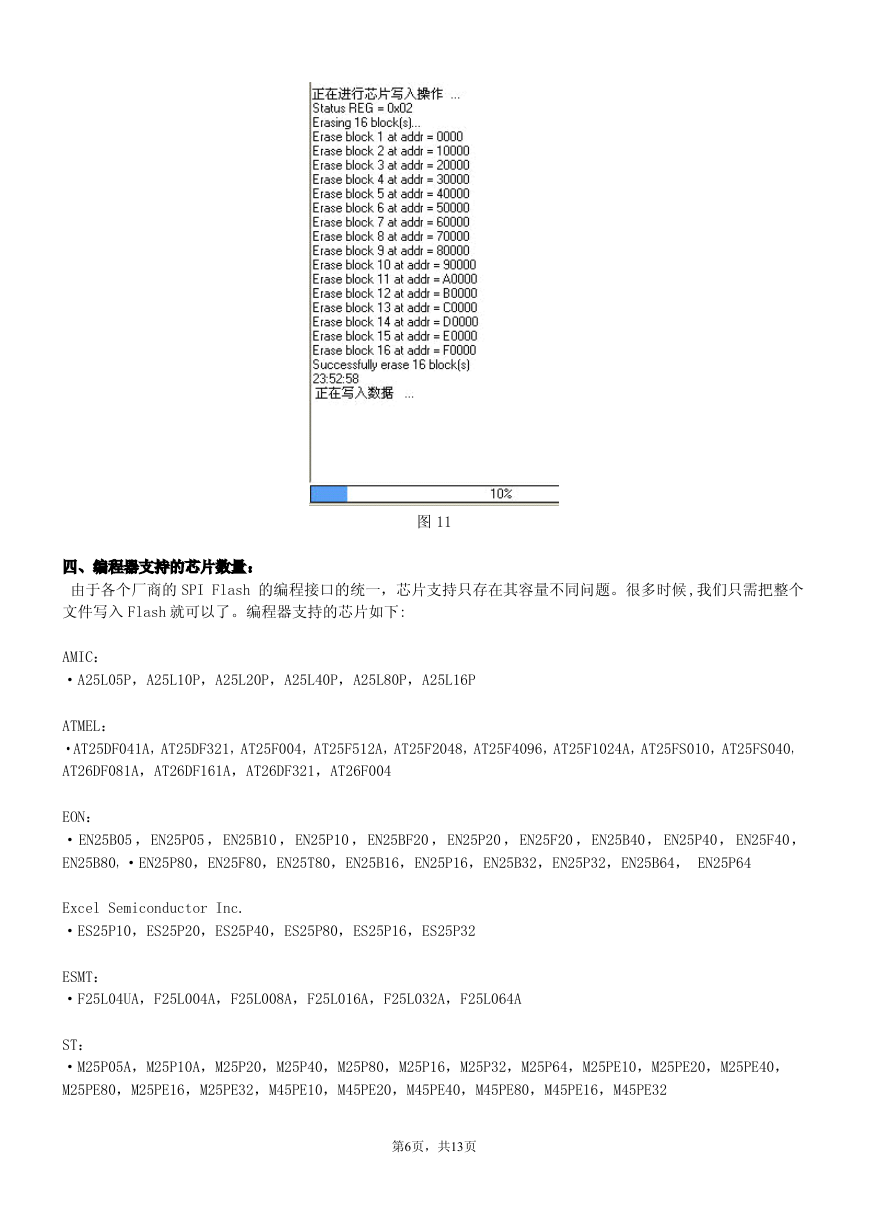

    图 11 四、编程器支持的芯片数量： 由于各个厂商的 SPI Flash 的编程接口的统一，芯片支持只存在其容量不同问题。很多时候 ,我们只需把整个 文件写入 Flash 就可以了。编程器支持的芯片如下: AMIC： ·A25L05P，A25L10P，A25L20P，A25L40P，A25L80P，A25L16P ATMEL： ·AT25DF041A，AT25DF321，AT25F004，AT25F512A，AT25F2048，AT25F4096，AT25F1024A，AT25FS010，AT25FS040， AT26DF081A，AT26DF161A，AT26DF321，AT26F004 EON： ·EN25B05 ，EN25P05 ，EN25B10 ，EN25P10 ，EN25BF20 ，EN25P20 ，EN25F20 ，EN25B40， EN25P40， EN25F40， EN25B80，·EN25P80，EN25F80，EN25T80，EN25B16，EN25P16，EN25B32，EN25P32，EN25B64， EN25P64 Excel Semiconductor Inc. ·ES25P10，ES25P20，ES25P40，ES25P80，ES25P16，ES25P32 ESMT： ·F25L04UA，F25L004A，F25L008A，F25L016A，F25L032A，F25L064A ST： ·M25P05A，M25P10A，M25P20，M25P40，M25P80，M25P16，M25P32，M25P64，M25PE10，M25PE20，M25PE40， M25PE80，M25PE16，M25PE32，M45PE10，M45PE20，M45PE40，M45PE80，M45PE16，M45PE32 第6页，共13页

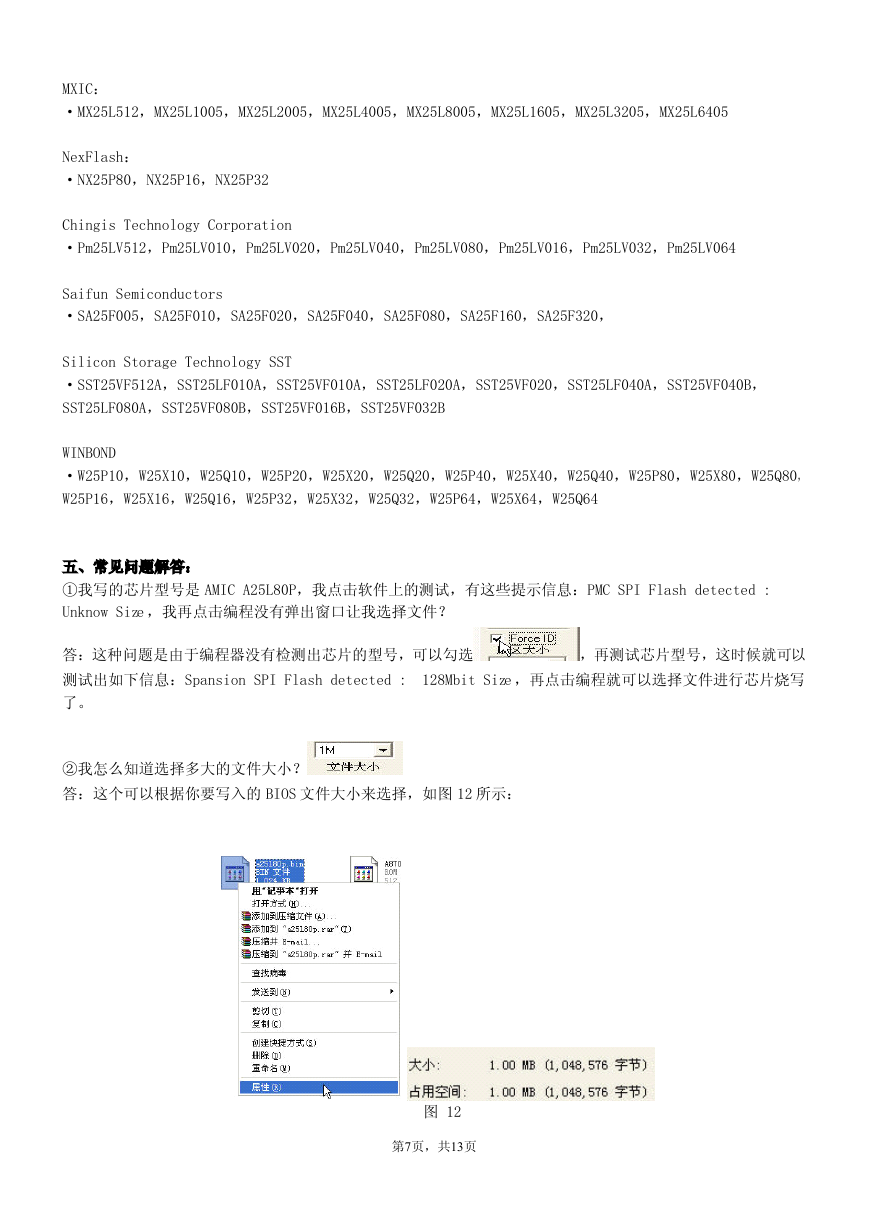

    MXIC： ·MX25L512，MX25L1005，MX25L2005，MX25L4005，MX25L8005，MX25L1605，MX25L3205，MX25L6405 NexFlash： ·NX25P80，NX25P16，NX25P32 Chingis Technology Corporation ·Pm25LV512，Pm25LV010，Pm25LV020，Pm25LV040，Pm25LV080，Pm25LV016，Pm25LV032，Pm25LV064 Saifun Semiconductors ·SA25F005，SA25F010，SA25F020，SA25F040，SA25F080，SA25F160，SA25F320， Silicon Storage Technology SST ·SST25VF512A，SST25LF010A，SST25VF010A，SST25LF020A，SST25VF020，SST25LF040A，SST25VF040B， SST25LF080A，SST25VF080B，SST25VF016B，SST25VF032B WINBOND ·W25P10，W25X10，W25Q10，W25P20，W25X20，W25Q20，W25P40，W25X40，W25Q40，W25P80，W25X80，W25Q80， W25P16，W25X16，W25Q16，W25P32，W25X32，W25Q32，W25P64，W25X64，W25Q64 五、常见问题解答： ①我写的芯片型号是 AMIC A25L80P，我点击软件上的测试，有这些提示信息：PMC SPI Flash detected : Unknow Size ，我再点击编程没有弹出窗口让我选择文件？ 答：这种问题是由于编程器没有检测出芯片的型号，可以勾选 ，再测试芯片型号，这时候就可以 测试出如下信息：Spansion SPI Flash detected : 128Mbit Size ，再点击编程就可以选择文件进行芯片烧写 了。 ②我怎么知道选择多大的文件大小？ 答：这个可以根据你要写入的 BIOS 文件大小来选择，如图 12 所示： 图 12 第7页，共13页
    用属性里面看到文件大小是 1MB，那么这里就选择 1MB 大小。 图 13 ③软件里的扇区大小我怎么样选择？ 答：一般不需要选择，使用默认的就行了。 ④软件里面的起始地址我需要设置吗？ 答：烧写芯片都应该是从芯片最头部分写起，所以这里都应该选择 00000000 第8页，共13页
