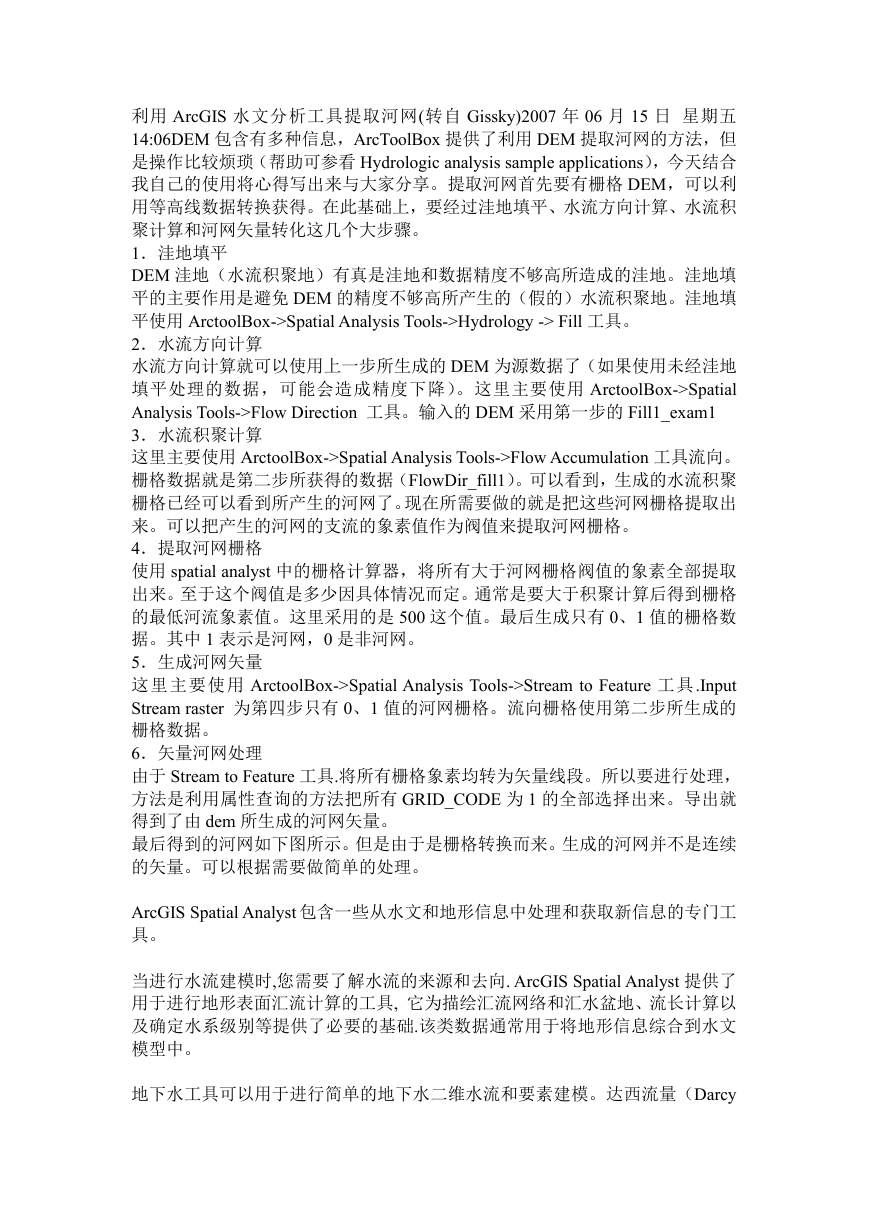

利用 ArcGIS 水文分析工具提取河网(转自 Gissky)2007 年 06 月 15 日 星期五 14:06DEM 包含有多种信息，ArcToolBox 提供了利用 DEM 提取河网的方法，但 是操作比较烦琐（帮助可参看 Hydrologic analysis sample applications），今天结合 我自己的使用将心得写出来与大家分享。提取河网首先要有栅格 DEM，可以利 用等高线数据转换获得。在此基础上，要经过洼地填平、水流方向计算、水流积 聚计算和河网矢量转化这几个大步骤。 1．洼地填平 DEM 洼地（水流积聚地）有真是洼地和数据精度不够高所造成的洼地。洼地填 平的主要作用是避免 DEM 的精度不够高所产生的（假的）水流积聚地。洼地填 平使用 ArctoolBox->Spatial Analysis Tools->Hydrology -> Fill 工具。 2．水流方向计算 水流方向计算就可以使用上一步所生成的 DEM 为源数据了（如果使用未经洼地 填平处理的数据，可能会造成精度下降）。这里主要使用 ArctoolBox->Spatial Analysis Tools->Flow Direction 工具。输入的 DEM 采用第一步的 Fill1_exam1 3．水流积聚计算 这里主要使用 ArctoolBox->Spatial Analysis Tools->Flow Accumulation 工具流向。 栅格数据就是第二步所获得的数据（FlowDir_fill1）。可以看到，生成的水流积聚 栅格已经可以看到所产生的河网了。现在所需要做的就是把这些河网栅格提取出 来。可以把产生的河网的支流的象素值作为阀值来提取河网栅格。 4．提取河网栅格 使用 spatial analyst 中的栅格计算器，将所有大于河网栅格阀值的象素全部提取 出来。至于这个阀值是多少因具体情况而定。通常是要大于积聚计算后得到栅格 的最低河流象素值。这里采用的是 500 这个值。最后生成只有 0、1 值的栅格数 据。其中 1 表示是河网，0 是非河网。 5．生成河网矢量 这里主要使用 ArctoolBox->Spatial Analysis Tools->Stream to Feature 工具.Input Stream raster 为第四步只有 0、1 值的河网栅格。流向栅格使用第二步所生成的 栅格数据。 6．矢量河网处理 由于 Stream to Feature 工具.将所有栅格象素均转为矢量线段。所以要进行处理， 方法是利用属性查询的方法把所有 GRID_CODE 为 1 的全部选择出来。导出就 得到了由 dem 所生成的河网矢量。 最后得到的河网如下图所示。但是由于是栅格转换而来。生成的河网并不是连续 的矢量。可以根据需要做简单的处理。 ArcGIS Spatial Analyst 包含一些从水文和地形信息中处理和获取新信息的专门工 具。 当进行水流建模时,您需要了解水流的来源和去向. ArcGIS Spatial Analyst 提供了 用于进行地形表面汇流计算的工具, 它为描绘汇流网络和汇水盆地、流长计算以 及确定水系级别等提供了必要的基础.该类数据通常用于将地形信息综合到水文 模型中。 地下水工具可以用于进行简单的地下水二维水流和要素建模。达西流量（Darcy 

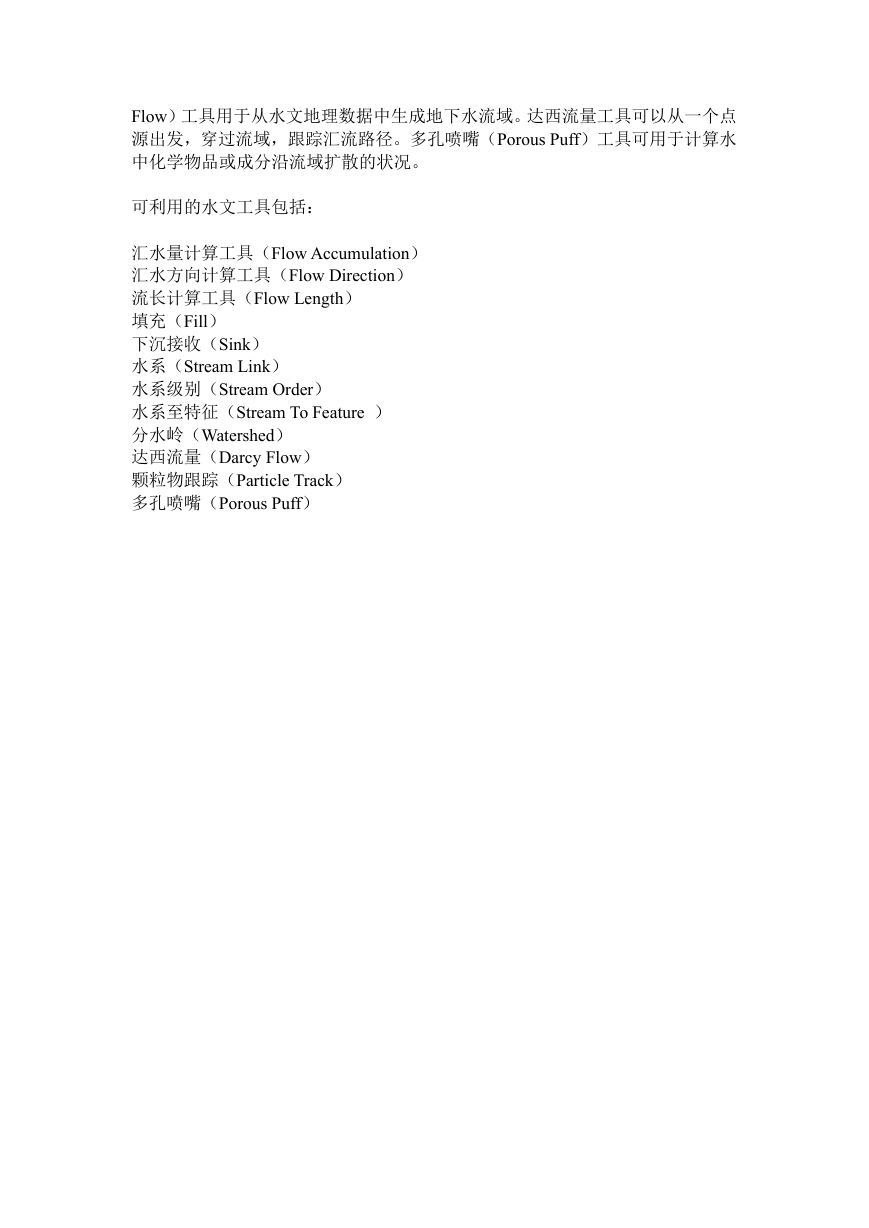

Flow）工具用于从水文地理数据中生成地下水流域。达西流量工具可以从一个点 源出发，穿过流域，跟踪汇流路径。多孔喷嘴（Porous Puff）工具可用于计算水 中化学物品或成分沿流域扩散的状况。 可利用的水文工具包括： 汇水量计算工具（Flow Accumulation） 汇水方向计算工具（Flow Direction） 流长计算工具（Flow Length） 填充（Fill） 下沉接收（Sink） 水系（Stream Link） 水系级别（Stream Order） 水系至特征（Stream To Feature ） 分水岭（Watershed） 达西流量（Darcy Flow） 颗粒物跟踪（Particle Track） 多孔喷嘴（Porous Puff）
