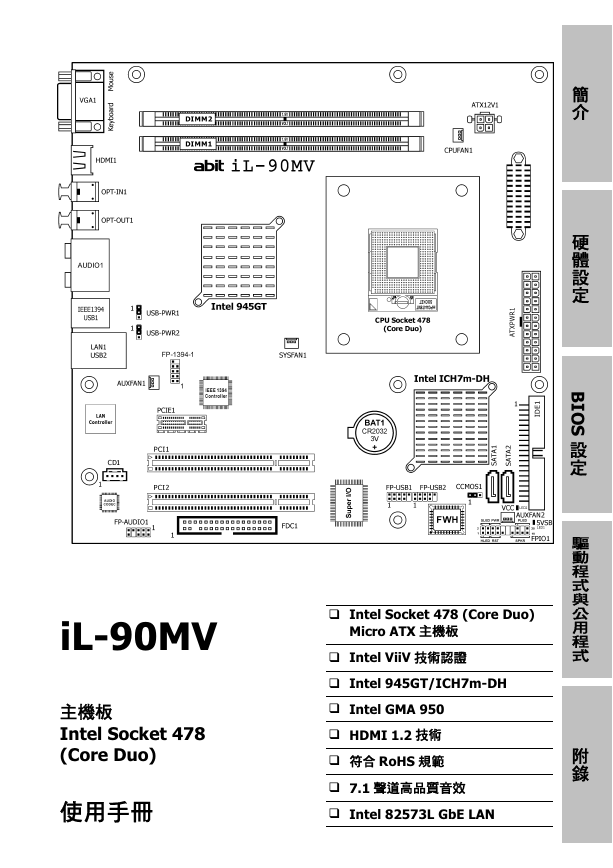

簡介硬體設定 B I O S 設定驅動程式與公用程式附錄 iL-90MV 主機板 Intel Socket 478 (Core Duo) 使用手冊 Intel Socket 478 (Core Duo) Micro ATX 主機板 Intel ViiV 技術認證 Intel 945GT/ICH7m-DH Intel GMA 950 HDMI 1.2 技術符合 RoHS 規範 7.1 聲道高品質音效 Intel 82573L GbE LAN

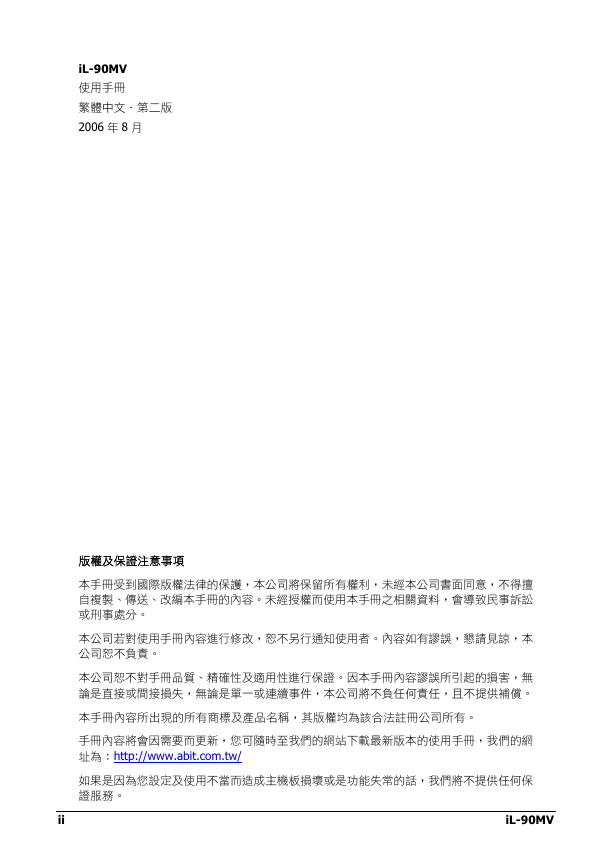

iL-90MV 使用手冊繁體中文．第二版 2006 年 8 月版權及保證注意事項本手冊受到國際版權法律的保護，本公司將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 ii iL-90MV

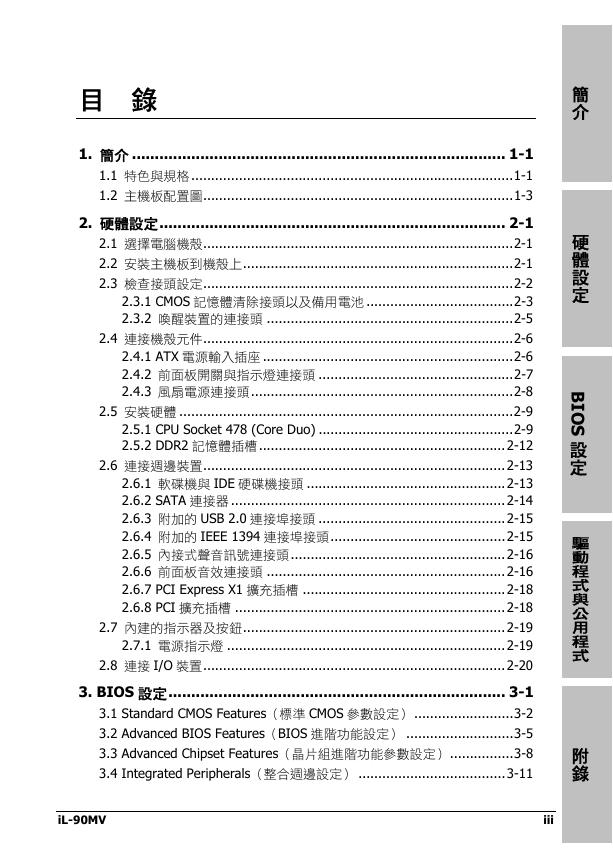

目錄 1. 簡介 .................................................................................. 1-1 1.1 特色與規格 .................................................................................1-1 1.2 主機板配置圖..............................................................................1-3 2. 硬體設定............................................................................ 2-1 2.1 選擇電腦機殼..............................................................................2-1 2.2 安裝主機板到機殼上....................................................................2-1 2.3 檢查接頭設定..............................................................................2-2 2.3.1 CMOS 記憶體清除接頭以及備用電池 .....................................2-3 2.3.2 喚醒裝置的連接頭 ..............................................................2-5 2.4 連接機殼元件..............................................................................2-6 2.4.1 ATX 電源輸入插座 ...............................................................2-6 2.4.2 前面板開關與指示燈連接頭 .................................................2-7 2.4.3 風扇電源連接頭..................................................................2-8 2.5 安裝硬體 ....................................................................................2-9 2.5.1 CPU Socket 478 (Core Duo) .................................................2-9 2.5.2 DDR2 記憶體插槽.............................................................. 2-12 2.6 連接週邊裝置............................................................................ 2-13 2.6.1 軟碟機與 IDE 硬碟機接頭 .................................................. 2-13 2.6.2 SATA 連接器 ..................................................................... 2-14 2.6.3 附加的 USB 2.0 連接埠接頭 ............................................... 2-15 2.6.4 附加的 IEEE 1394 連接埠接頭............................................ 2-15 2.6.5 內接式聲音訊號連接頭 ...................................................... 2-16 2.6.6 前面板音效連接頭 ............................................................ 2-16 2.6.7 PCI Express X1 擴充插槽 ................................................... 2-18 2.6.8 PCI 擴充插槽 .................................................................... 2-18 2.7 內建的指示器及按鈕.................................................................. 2-19 2.7.1 電源指示燈 ...................................................................... 2-19 2.8 連接 I/O 裝置............................................................................ 2-20 3. BIOS 設定 .......................................................................... 3-1 3.1 Standard CMOS Features（標準 CMOS 參數設定） .........................3-2 3.2 Advanced BIOS Features（BIOS 進階功能設定） ...........................3-5 3.3 Advanced Chipset Features（晶片組進階功能參數設定）................3-8 3.4 Integrated Peripherals（整合週邊設定） ..................................... 3-11 簡介硬體設定 B I O S 設定驅動程式與公用程式附錄 iL-90MV iii

3.5 Power Management Setup（電源管理模式設定）......................... 3-16 3.6 PnP/PCI Configurations（PNP/PCI 組態設定） ............................. 3-19 3.7 PC Health Status（電腦健康狀態設定）....................................... 3-21 3.8 Load Fail-Safe Defaults（載入失效-安全恢復之預設值） ............... 3-23 3.9 Load Optimized Defaults（載入最佳化效能預設值） ..................... 3-23 3.10 Set Password（設定密碼） ....................................................... 3-23 3.11 Save & Exit Setup（離開並儲存所有設定至 CMOS） ................... 3-23 3.12 Exit Without Saving（離開但不儲存設定至 CMOS） .................... 3-23 4. 驅動程式與公用程式光碟支援 ............................................... 4-1 4.1 Intel 晶片組軟體安裝公用程式 ......................................................4-2 4.2 Intel 矩陣儲存技術驅動程式 .........................................................4-3 4.3 Intel 圖形媒體加速器驅動程式 ......................................................4-4 4.3.1 HDMI 應用的竅門 ................................................................4-5 4.4 Realtek 音效驅動程式...................................................................4-8 4.5 Intel PRO 網路連線驅動程式 .........................................................4-9 4.6 USB 2.0 驅動程式 ........................................................................4-9 4.7 Intel SATA 驅動程式磁片製作工具............................................... 4-10 4.8 ABIT EQ（硬體醫師應用程式）................................................... 4-11 4.9 FlashMenu（BIOS 更新程式）..................................................... 4-13 5. 附錄 .................................................................................. 5-1 5.1 疑難問題排除（如何取得技術支援？） .........................................5-1 5.1.1 問與答 ...............................................................................5-1 技術支援表格 ....................................................................5-4 5.1.2 5.1.3 Universal ABIT 連絡方式 ......................................................5-5 iv iL-90MV

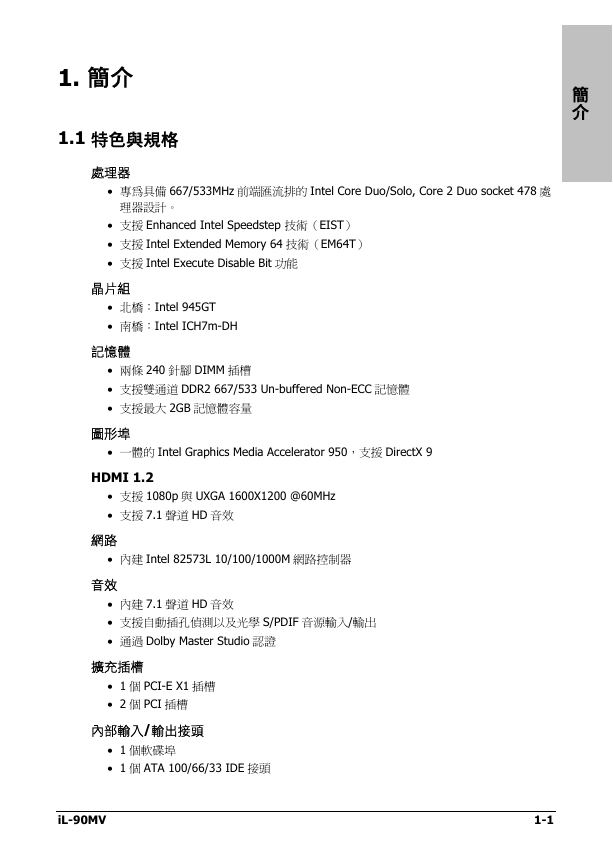

1. 簡介 1.1 特色與規格處理器簡介專為具備 667/533MHz 前端匯流排的 Intel Core Duo/Solo, Core 2 Duo socket 478 處理器設計。支援 Enhanced Intel Speedstep 技術（EIST）支援 Intel Extended Memory 64 技術（EM64T）支援 Intel Execute Disable Bit 功能晶片組北橋：Intel 945GT 南橋：Intel ICH7m-DH 記憶體兩條 240 針腳 DIMM 插槽支援雙通道 DDR2 667/533 Un-buffered Non-ECC 記憶體支援最大 2GB 記憶體容量圖形埠一體的 Intel Graphics Media Accelerator 950，支援 DirectX 9 HDMI 1.2 支援 1080p 與 UXGA 1600X1200 @60MHz 支援 7.1 聲道 HD 音效網路內建 Intel 82573L 10/100/1000M 網路控制器音效內建 7.1 聲道 HD 音效支援自動插孔偵測以及光學 S/PDIF 音源輸入/輸出通過 Dolby Master Studio 認證擴充插槽 1 個 PCI-E X1 插槽 2 個 PCI 插槽內部輸入/輸出接頭 1 個軟碟埠 1 個 ATA 100/66/33 IDE 接頭 iL-90MV 1-1

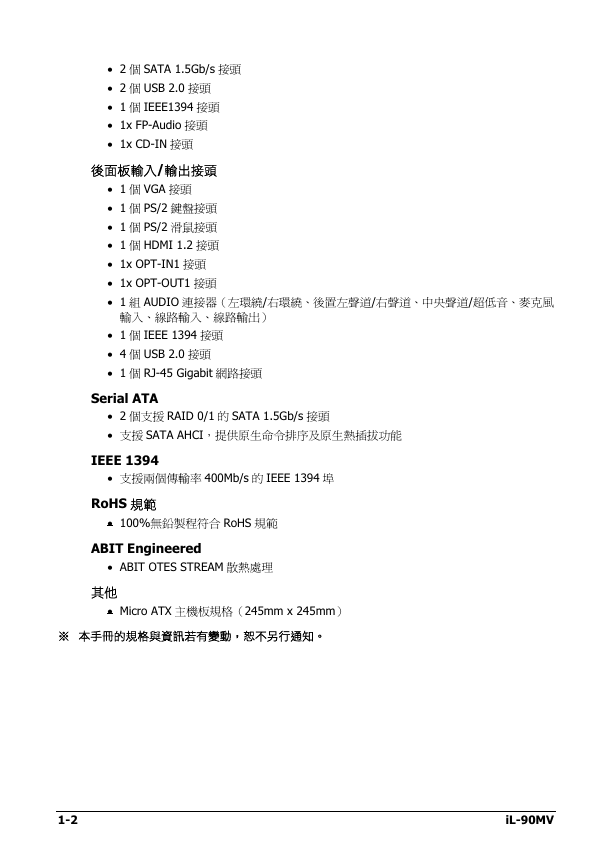

2 個 SATA 1.5Gb/s 接頭 2 個 USB 2.0 接頭 1 個 IEEE1394 接頭 1x FP-Audio 接頭 1x CD-IN 接頭後面板輸入/輸出接頭 1 個 VGA 接頭 1 個 PS/2 鍵盤接頭 1 個 PS/2 滑鼠接頭 1 個 HDMI 1.2 接頭 1x OPT-IN1 接頭 1x OPT-OUT1 接頭 1 組 AUDIO 連接器（左環繞/右環繞、後置左聲道/右聲道、中央聲道/超低音、麥克風輸入、線路輸入、線路輸出） 1 個 IEEE 1394 接頭 4 個 USB 2.0 接頭 1 個 RJ-45 Gigabit 網路接頭 Serial ATA 2 個支援 RAID 0/1 的 SATA 1.5Gb/s 接頭支援 SATA AHCI，提供原生命令排序及原生熱插拔功能 IEEE 1394 支援兩個傳輸率 400Mb/s 的 IEEE 1394 埠 RoHS 規範 100%無鉛製程符合 RoHS 規範 ABIT Engineered ABIT OTES STREAM 散熱處理其他 Micro ATX 主機板規格（245mm x 245mm） ※ 本手冊的規格與資訊若有變動，恕不另行通知。 1-2 iL-90MV

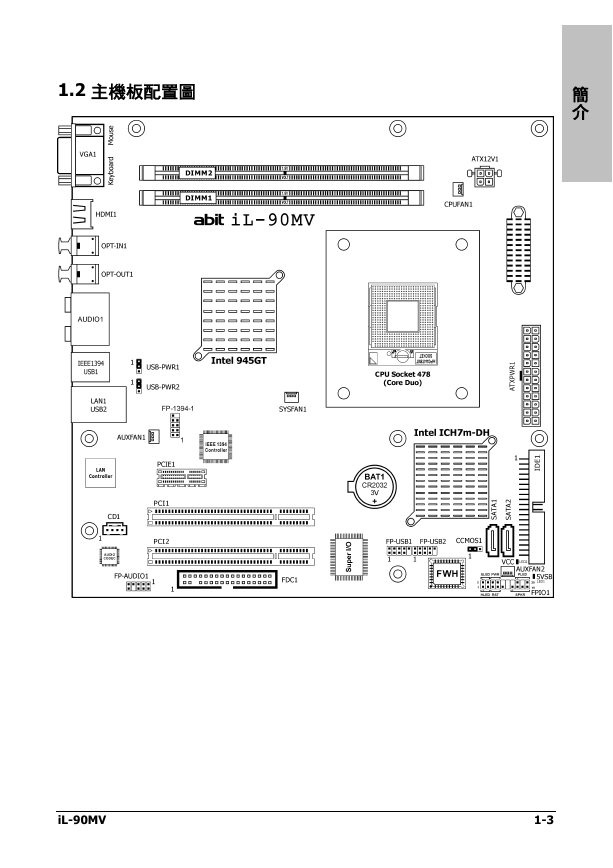

1.2 主機板配置圖簡介 iL-90MV 1-3

1-4 iL-90MV
