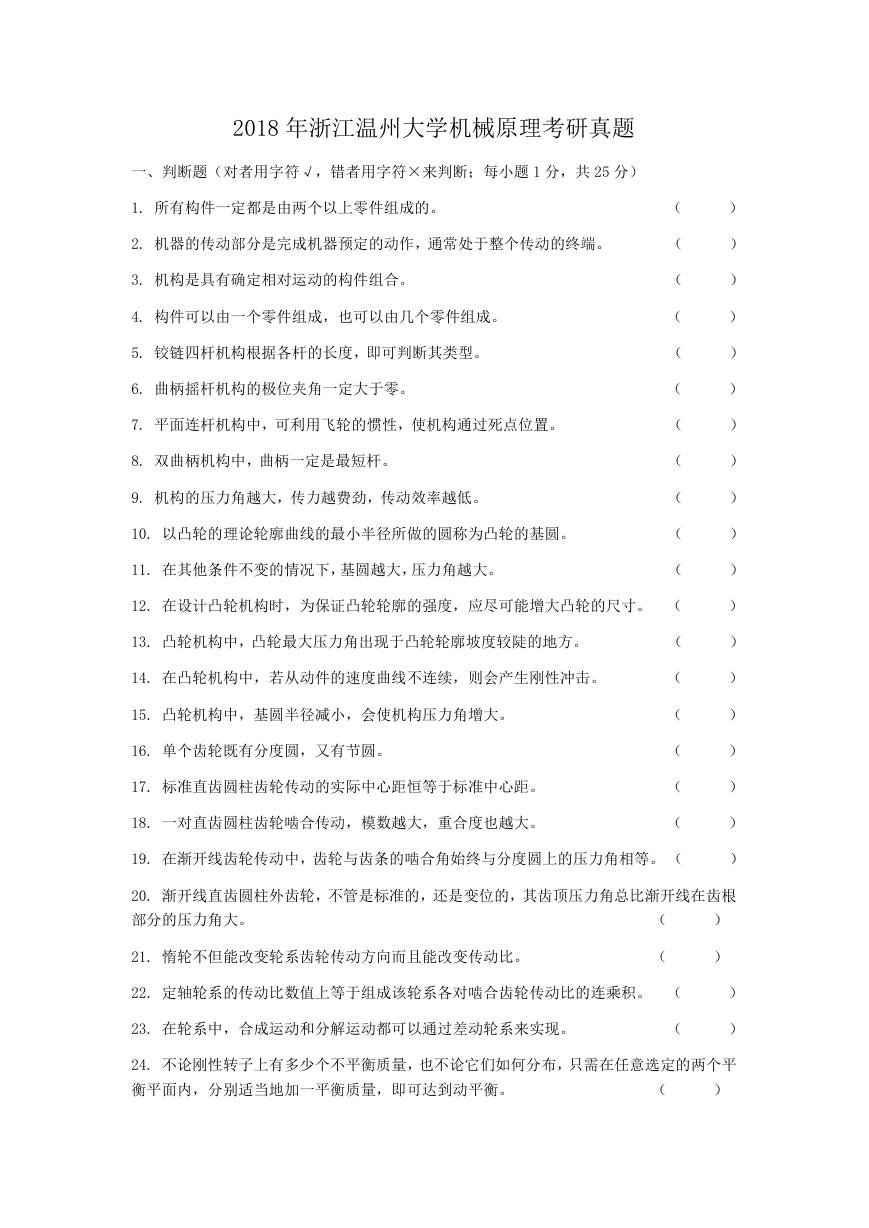

2018 年浙江温州大学机械原理考研真题一、判断题（对者用字符√，错者用字符×来判断；每小题 1 分，共 25 分） 1. 所有构件一定都是由两个以上零件组成的。 2. 机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。 3. 机构是具有确定相对运动的构件组合。 4. 构件可以由一个零件组成，也可以由几个零件组成。 5. 铰链四杆机构根据各杆的长度，即可判断其类型。 6. 曲柄摇杆机构的极位夹角一定大于零。 7. 平面连杆机构中，可利用飞轮的惯性，使机构通过死点位置。 8. 双曲柄机构中，曲柄一定是最短杆。 9. 机构的压力角越大，传力越费劲，传动效率越低。 10. 以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的基圆。 11. 在其他条件不变的情况下，基圆越大，压力角越大。（（（（（（（（（（（ 12. 在设计凸轮机构时，为保证凸轮轮廓的强度，应尽可能增大凸轮的尺寸。（ 13. 凸轮机构中，凸轮最大压力角出现于凸轮轮廓坡度较陡的地方。 14. 在凸轮机构中，若从动件的速度曲线不连续，则会产生刚性冲击。 15. 凸轮机构中，基圆半径减小，会使机构压力角增大。 16. 单个齿轮既有分度圆，又有节圆。 17. 标准直齿圆柱齿轮传动的实际中心距恒等于标准中心距。 18. 一对直齿圆柱齿轮啮合传动，模数越大，重合度也越大。（（（（（（ 19. 在渐开线齿轮传动中，齿轮与齿条的啮合角始终与分度圆上的压力角相等。（））））））））））））））））））） 20. 渐开线直齿圆柱外齿轮，不管是标准的，还是变位的，其齿顶压力角总比渐开线在齿根部分的压力角大。 21. 惰轮不但能改变轮系齿轮传动方向而且能改变传动比。（（ 22. 定轴轮系的传动比数值上等于组成该轮系各对啮合齿轮传动比的连乘积。（ 23. 在轮系中，合成运动和分解运动都可以通过差动轮系来实现。（）））） 24. 不论刚性转子上有多少个不平衡质量，也不论它们如何分布，只需在任意选定的两个平衡平面内，分别适当地加一平衡质量，即可达到动平衡。（）

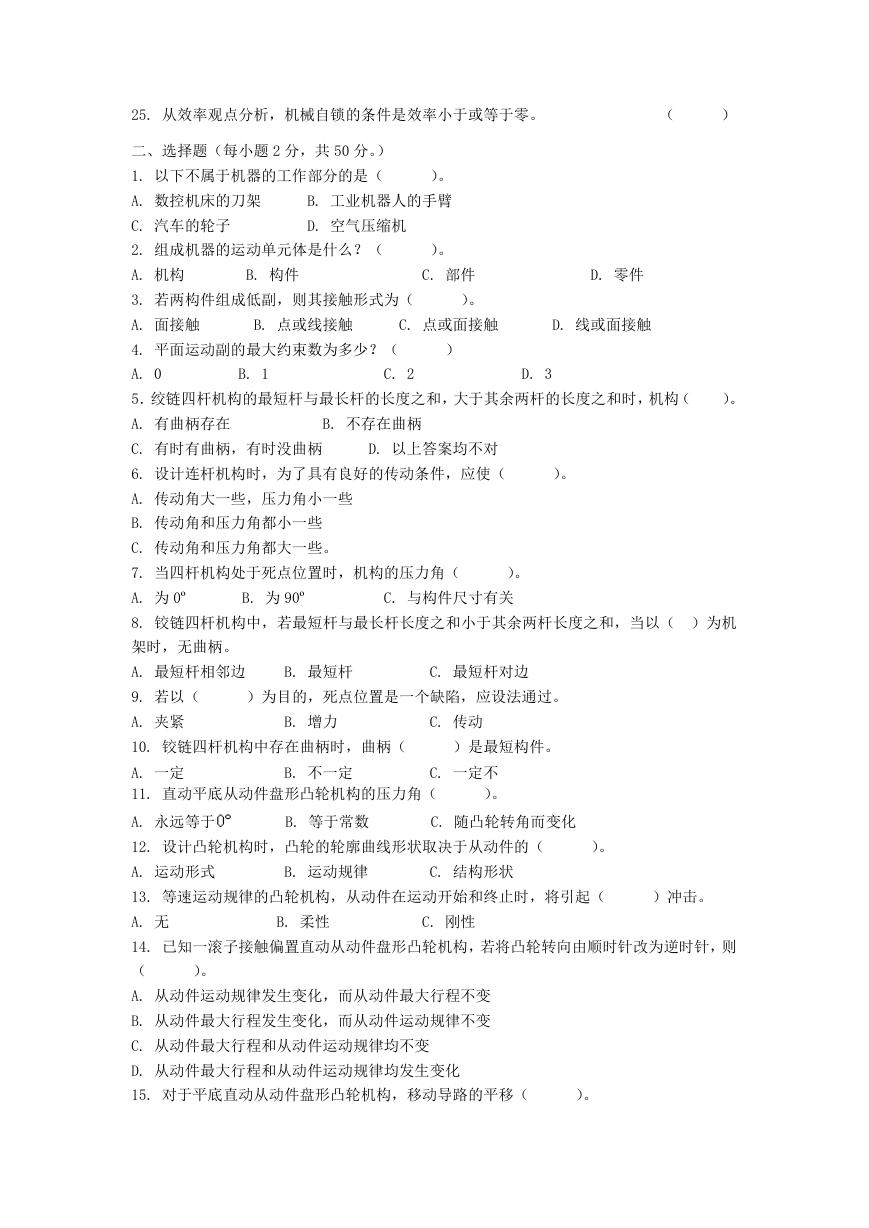

25. 从效率观点分析，机械自锁的条件是效率小于或等于零。（）二、选择题（每小题 2 分，共 50 分。） 1. 以下不属于机器的工作部分的是（）。 A. 数控机床的刀架 B. 工业机器人的手臂 C. 汽车的轮子 D. 空气压缩机 2. 组成机器的运动单元体是什么？（）。 A. 机构 B. 构件 C. 部件 D. 零件 3. 若两构件组成低副，则其接触形式为（）。 A. 面接触 B. 点或线接触 C. 点或面接触 D. 线或面接触 4. 平面运动副的最大约束数为多少？（） A. 0 B. 1 C. 2 D. 3 5．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构（）。 A. 有曲柄存在 B. 不存在曲柄 C. 有时有曲柄，有时没曲柄 D. 以上答案均不对 6. 设计连杆机构时，为了具有良好的传动条件，应使（）。 A. 传动角大一些，压力角小一些 B. 传动角和压力角都小一些 C. 传动角和压力角都大一些。 7. 当四杆机构处于死点位置时，机构的压力角（）。 A. 为 0º B. 为 90º C. 与构件尺寸有关 8. 铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当以（）为机架时，无曲柄。 A. 最短杆相邻边 B. 最短杆 C. 最短杆对边 9. 若以（）为目的，死点位置是一个缺陷，应设法通过。 A. 夹紧 B. 增力 C. 传动 10. 铰链四杆机构中存在曲柄时，曲柄（）是最短构件。 A. 一定 11. 直动平底从动件盘形凸轮机构的压力角（ B. 不一定 C. 一定不）。 A. 永远等于 B. 等于常数 C. 随凸轮转角而变化 12. 设计凸轮机构时，凸轮的轮廓曲线形状取决于从动件的（）。 A. 运动形式 B. 运动规律 C. 结构形状 13. 等速运动规律的凸轮机构，从动件在运动开始和终止时，将引起（）冲击。 A. 无 B. 柔性 C. 刚性 14. 已知一滚子接触偏置直动从动件盘形凸轮机构，若将凸轮转向由顺时针改为逆时针，则（）。 A. 从动件运动规律发生变化，而从动件最大行程不变 B. 从动件最大行程发生变化，而从动件运动规律不变 C. 从动件最大行程和从动件运动规律均不变 D. 从动件最大行程和从动件运动规律均发生变化 15. 对于平底直动从动件盘形凸轮机构，移动导路的平移（）。

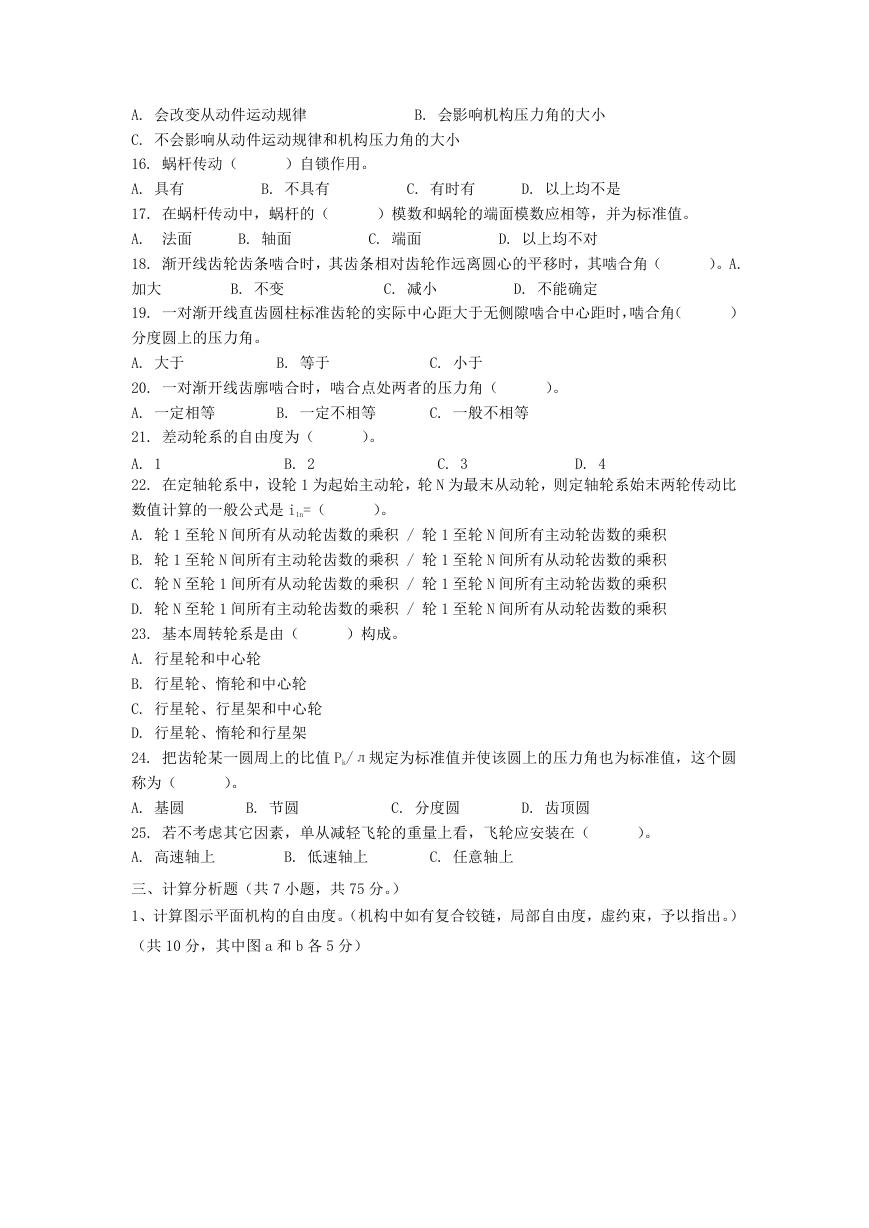

A. 会改变从动件运动规律 B. 会影响机构压力角的大小 C. 不会影响从动件运动规律和机构压力角的大小 16. 蜗杆传动（）自锁作用。 A. 具有 B. 不具有 C. 有时有 D. 以上均不是 17. 在蜗杆传动中，蜗杆的（）模数和蜗轮的端面模数应相等，并为标准值。 A. 法面 B. 轴面 C. 端面 D. 以上均不对 18. 渐开线齿轮齿条啮合时，其齿条相对齿轮作远离圆心的平移时，其啮合角（）。A. 加大 B. 不变 C. 减小 D. 不能确定 19. 一对渐开线直齿圆柱标准齿轮的实际中心距大于无侧隙啮合中心距时，啮合角（）分度圆上的压力角。 A. 大于 B. 等于 C. 小于 20. 一对渐开线齿廓啮合时，啮合点处两者的压力角（）。 A. 一定相等 B. 一定不相等 C. 一般不相等 21. 差动轮系的自由度为（）。 A. 1 22. 在定轴轮系中，设轮 1 为起始主动轮，轮 N 为最末从动轮，则定轴轮系始末两轮传动比 D. 4 B. 2 C. 3 数值计算的一般公式是 i1n=（）。 A. 轮 1 至轮 N 间所有从动轮齿数的乘积 / 轮 1 至轮 N 间所有主动轮齿数的乘积 B. 轮 1 至轮 N 间所有主动轮齿数的乘积 / 轮 1 至轮 N 间所有从动轮齿数的乘积 C. 轮 N 至轮 1 间所有从动轮齿数的乘积 / 轮 1 至轮 N 间所有主动轮齿数的乘积 D. 轮 N 至轮 1 间所有主动轮齿数的乘积 / 轮 1 至轮 N 间所有从动轮齿数的乘积 23. 基本周转轮系是由（）构成。 A. 行星轮和中心轮 B. 行星轮、惰轮和中心轮 C. 行星轮、行星架和中心轮 D. 行星轮、惰轮和行星架 24. 把齿轮某一圆周上的比值 Pk/л规定为标准值并使该圆上的压力角也为标准值，这个圆称为（ A. 基圆）。 B. 节圆 C. 分度圆 D. 齿顶圆 25. 若不考虑其它因素，单从减轻飞轮的重量上看，飞轮应安装在（）。 A. 高速轴上 B. 低速轴上 C. 任意轴上三、计算分析题（共 7 小题，共 75 分。） 1、计算图示平面机构的自由度。（机构中如有复合铰链，局部自由度，虚约束，予以指出。）（共 10 分，其中图 a 和 b 各 5 分）

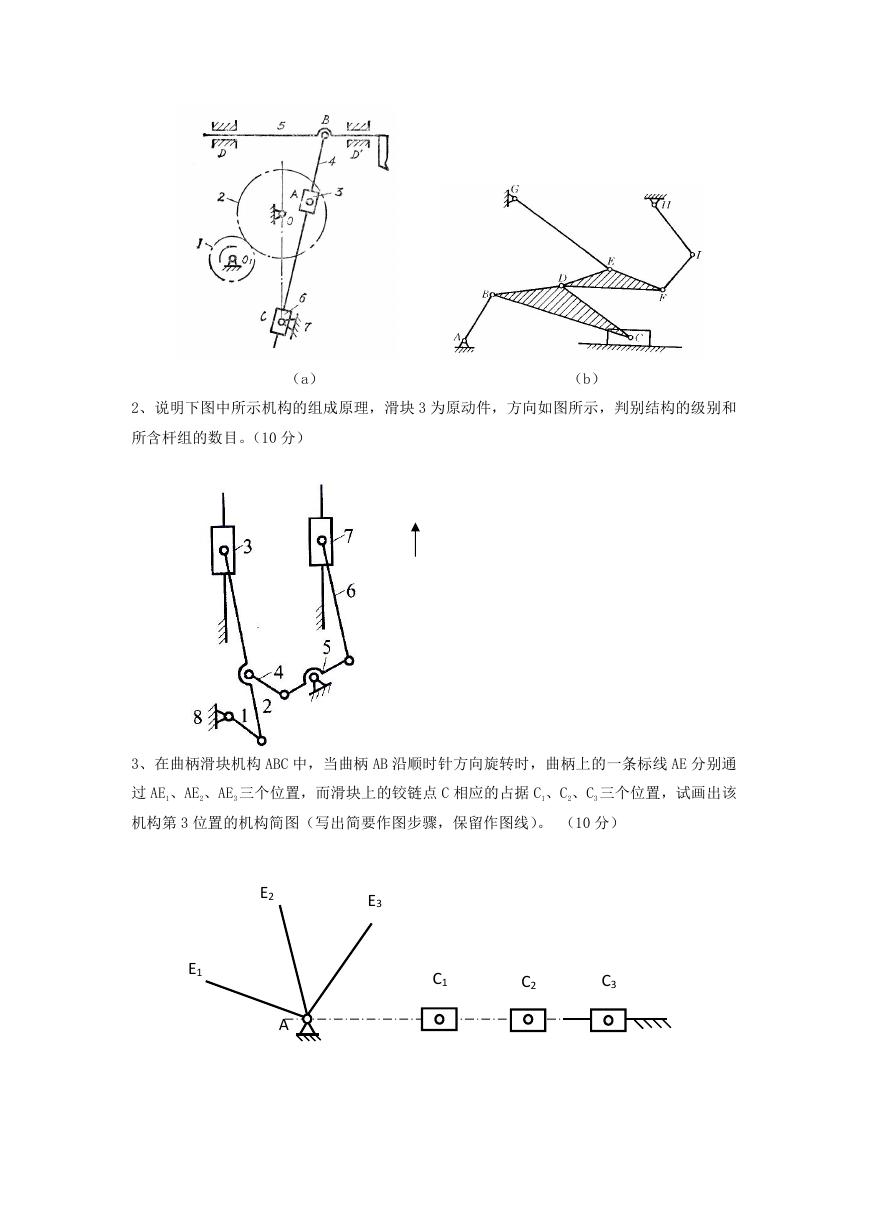

（a）（b） 2、说明下图中所示机构的组成原理，滑块 3 为原动件，方向如图所示，判别结构的级别和所含杆组的数目。（10 分） 3、在曲柄滑块机构 ABC 中，当曲柄 AB 沿顺时针方向旋转时，曲柄上的一条标线 AE 分别通过 AE1、AE2、AE3 三个位置，而滑块上的铰链点 C 相应的占据 C1、C2、C3 三个位置，试画出该机构第 3 位置的机构简图（写出简要作图步骤，保留作图线）。（10 分） E2 E3 E1 A C1 C2 C3

4、在图中所示机构中，已知各构件的尺寸及原动件 1 的角速度 1（常数）。试求在时，构件 2 的角度速 2 及构件 3 的角速度 3 （比例尺任选）。（10 分） 90 1 0 5、如图所示为一凸轮机构，凸轮实际廓线为一个圆，圆心为 O＇，凸轮转动中心为 O。（15 分）（1）画出偏距圆；（3 分）（2）画出基圆，标出基圆半径 r0；（3 分）（3）标出凸轮与滚子从 C 点接触到 D 点接触凸轮的转角；（3 分）（4）标出在 D 点接触时凸轮机构的压力角；（3 分）（5）标出在 D 点接触时相对于在 C 点接触时，从动件的位移变化量 S 。（3 分） 6、一对渐开线齿轮的基圆半径 rb1=30mm，rb2=40mm，=20°，求（1）如果中心距 a＇=80mm，

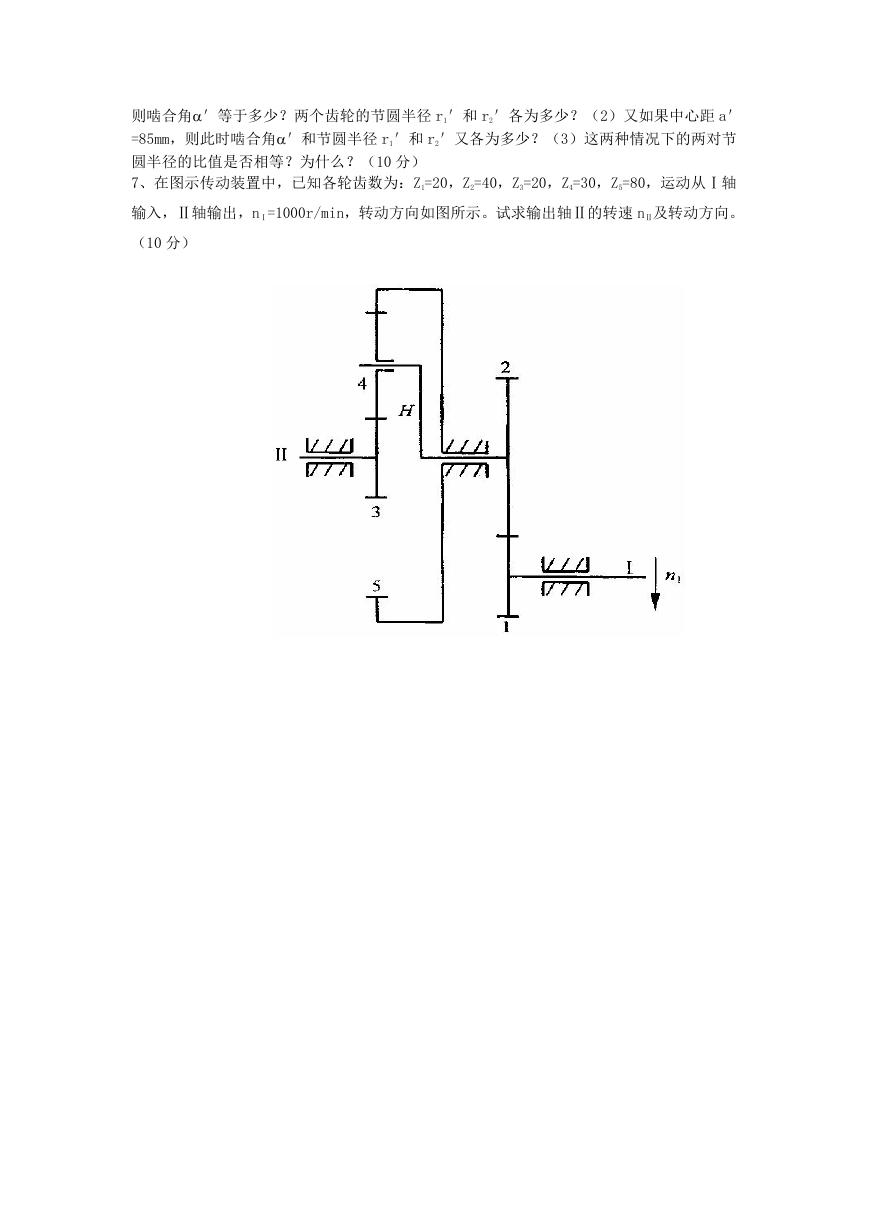

则啮合角＇等于多少？两个齿轮的节圆半径 r1＇和 r2＇各为多少？（2）又如果中心距 a＇ =85mm，则此时啮合角＇和节圆半径 r1＇和 r2＇又各为多少？（3）这两种情况下的两对节圆半径的比值是否相等？为什么？（10 分） 7、在图示传动装置中，已知各轮齿数为：Z1=20，Z2=40，Z3=20，Z4=30，Z5=80，运动从Ⅰ轴输入，Ⅱ轴输出，nⅠ=1000r/min，转动方向如图所示。试求输出轴Ⅱ的转速 nⅡ及转动方向。（10 分）
