一． 设计思路
VHDL 八位乘法器
纯组合逻辑构成的乘法器虽然工作速度比较快，但过于占用硬件资源，难以
实现宽位乘法器，基于 PLD 器件外接 ROM 九九表的乘法器则无法构成单片系统，
也不实用。这里介绍由八位加法器构成的以时序逻辑方式设计的八位乘法器，具
有一定的实用价值，而且由 FPGA 构成实验系统后，可以很容易的用 ASIC 大型
集成芯片来完成，性价比高，可操作性强。其乘法原理是：乘法通过逐项移位相
加原理来实现，从被乘数的最低位开始，若为 1，则乘数左移后与上一次的和相
加；若为 0，左移后以全零相加，直至被乘数的最高位。
二．方案设计与论证
此设计是由八位加法器构成的以时序逻辑方式设计的八位乘法器，它的核心器件
是八加法器，所以关键是设计好八位加法器。
方案：由两个四位加法器组合八位加法器，其中四位加法器是四位二进制并行加
法器，它的原理简单，资源利用率和进位速度方面都比较好。综合各方面的考虑，
决定采用方案二。
三．工作原理
ARICTL 是乘法运算控制电路，它的 START 信号上的上跳沿与高电平有 2 个功能，
即 16 位寄存器清零和被乘数 A[7...0]]向移位寄存器 SREG8B 加载；它的低电平
则作为乘法使能信号，乘法时钟信号从 ARICTL 的 CLK 输入。当被乘数被加载于
8 位右移寄存器 SREG8B 后，随着每一时钟节拍，最低位在前，由低位至高位逐
位移出。当为 1 时，一位乘法器 ANDARITH 打开，8 位乘数 B[7..0]在同一节拍
进入 8 位加法器，与上一次锁存在 16 位锁存器 REG16B 中的高 8 位进行相加，
其和在下一时钟节拍的上升沿被锁进此锁存器。而当被乘数的移出位为 0 时，一
位乘法器全零输出。如此往复，直至 8 个时钟脉冲后，由 ARICTL 的控制，乘法
运算过程自动中止，ARIEND 输出高电平，乘法结束。此时 REG16B 的输出即为
最后的乘积。
四．工作原理框图
arictl
clk
start
clkout
rstall
ariend
inst3
B[7..0]
INPUT
VCC
A[7..0]
INPUT
VCC
sreg8b
andarith
qb
clk
load
din[7..0]
dout[7..0]
abin
din[7..0]
inst6
inst2
adder8b
cin
a[7..0]
b[7..0]
inst1
s[7..0]
cout
q[15..0]
OUTPUT
dout[15..0]
reg16b
clk
clr
d[8..0]
inst5
OUTPUT
dout5[15..0]
----四位二进制并行加法器
五．程序清单
1．library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity add4b is
port( cin:in std_logic;
a,b:in std_logic_vector(3 downto 0);
s:out std_logic_vector(3 downto 0);
cout:out std_logic);
end;
architecture one of add4b is
signal sint,aa,bb:std_logic_vector(4 downto 0);
begin
aa<='0' & a;
bb<='0' & b;
sint<=aa+bb+cin;
s<=sint(3 downto 0);
cout<=sint(4);
end;
2．library ieee;
制加法器;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity adder8b is
port( cin:in std_logic;
a,b:in std_logic_vector(7 downto 0);
s:out std_logic_vector(7 downto 0);
cout:out std_logic);
end;
architecture one of adder8b is
component add4b
明
port( cin:in std_logic;
--由两个四位二进制并行加法器级联而成的八位二进
--对要调用的元件add4b 的端口进行说
a,b:in std_logic_vector(3 downto 0);
s:out std_logic_vector(3 downto 0);
cout:out std_logic);
end component;
signal carryout: std_logic;
begin
u1:add4b port map(cin,a(3 downto 0),b(3 downto 0),s(3 downto
u2:add4b port map(carryout,a(7 downto 4),b(7 downto 4),s(7 downto
0),carryout);
4),cout);
end;
--一位乘法器;
3.library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity andarith is
port( abin:in std_logic;
din:in std_logic_vector(7 downto 0);
dout:out std_logic_vector(7 downto 0));
end;
architecture one of andarith is
begin
process(abin,din)
begin
for i in 0 to 7 loop
dout(i)<=din(i) and abin;
end loop;
end process;
end;
--乘法运算控制器
4.library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity arictl is
port( clk,start:in std_logic;
clkout,rstall,ariend:out std_logic);
end;
architecture one of arictl is
signal cnt4b:std_logic_vector(3 downto 0);
begin
rstall<=start;
process(clk,start)
begin
if start='1' then cnt4b<="0000";
elsif clk'event and clk='1' then
if cnt4b<8 then
--小于 8 则计数，等于 8 则表明乘法运算已经结
束
cnt4b<=cnt4b+1;
end if;
end if;
end process;
process(clk,cnt4b,start)
begin
if start='0' then
if cnt4b<8 then
clkout<=clk;
ariend<='0';
else clkout<='0'; ariend<='1';
end if;
else clkout<=clk; ariend<='0';
end if;
end process;
end;
--16 位锁存器
5.library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity reg16b is
port( clk,clr:in std_logic;
d:in std_logic_vector(8 downto 0);
q:out std_logic_vector(15 downto 0));
end;
architecture one of reg16b is
signal r16s:std_logic_vector(15 downto 0);
begin
process(clk,clr)
begin
if clr='1' then r16s<="0000000000000000";
elsif clk'event and clk='1'
then
r16s(6 downto 0)<=r16s(7 downto 1);
r16s(15 downto 7)<=d;
end if;
end process;
q<=r16s;
end;
6.library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
--8 位右移寄存器
entity sreg8b is
port( clk,load:in std_logic;
din:in std_logic_vector(7 downto 0);
qb:out std_logic);
end;
architecture one of sreg8b is
signal reg8:std_logic_vector(7 downto 0);
begin
process(clk,load)
begin
if clk'event and clk='1'
then
if load='1' then reg8<=din;
else reg8(6 downto 0)<=reg8(7 downto 1);
end if;
end if;
end process;
qb<=reg8(0);
end;
7.library ieee;--8 位乘法器顶层设计
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity mult8x8 is
port( clk:in std_logic;
start:in std_logic;
a,b:in std_logic_vector(7 downto 0);
dout:out std_logic_vector(15 downto 0);
ariend:out std_logic);
end;
architecture struc of mult8x8 is
component adder8b is
port( cin:in std_logic;
a,b:in std_logic_vector(7 downto 0);
s:out std_logic_vector(7 downto 0);
cout:out std_logic);
end component;
component andarith is
port( abin:in std_logic;
din:in std_logic_vector(7 downto 0);
dout:out std_logic_vector(7 downto 0));
end component;
component arictl is
port( clk,start:in std_logic;
clkout,rstall,ariend:out std_logic);
d:in std_logic_vector(8 downto 0);
q:out std_logic_vector(15 downto 0));
din:in std_logic_vector(7 downto 0);
qb:out std_logic);
:std_logic;
:std_logic;
:std_logic;
end component;
signal gndint
signal intclk
signal rstall
signal qb :std_logic;
signal andsd :std_logic_vector(7 downto 0);
signal dtbin :std_logic_vector(8 downto 0);
signal dtbout :std_logic_vector(15 downto 0);
begin
end component;
component reg16b is
port( clk,clr:in std_logic;
end component;
component sreg8b is
port( clk,load:in std_logic;
dout<=dtbout; gndint<='0';
u1:arictl port map( clk,start,intclk,rstall,ariend);
u2:sreg8b port map(intclk,rstall,b,qb);
u3:andarith port map(qb,a,andsd);
u4:adder8b port map(gndint,dtbout(15 downto 8),andsd,dtbin(7 downto
0),dtbin(8));
u5:reg16b port map(intclk,rstall,dtbin,dtbout);
end;
六．仿真结果图

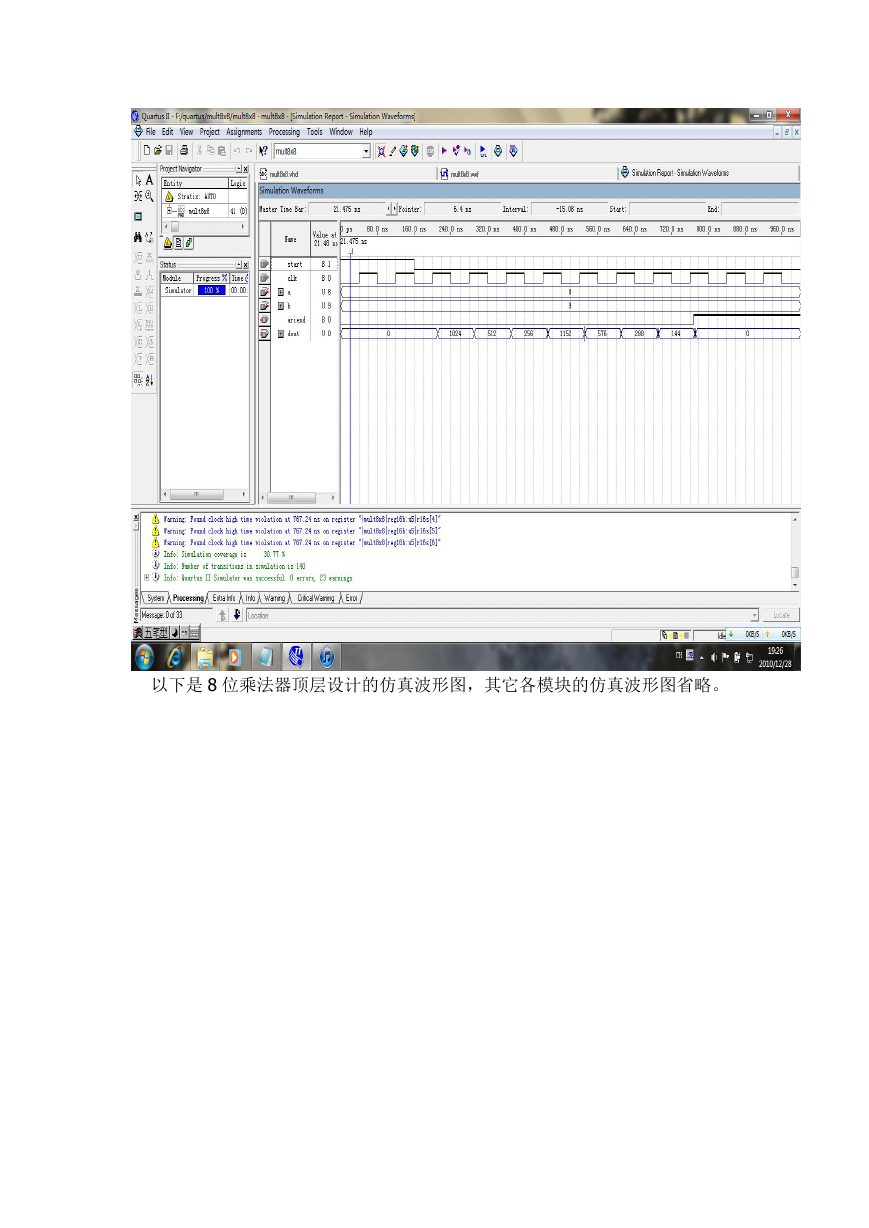

以下是 8 位乘法器顶层设计的仿真波形图，其它各模块的仿真波形图省略。
