    1.设计目的和要求
    电梯使我们日常生活中应用广泛的电子设备，其中电梯最基本也是最重要的功能就是楼层选择的功能，楼层
    （1）电梯能够往返于0——9层楼之间。
    （2）电梯的层数的按键手动输入，同时能够有取消的功能。
    （3）符合生活中电梯的实际运行状态，即当输入楼层A大于所在楼层B的时候楼层数减少，当输入楼层数A小于所在楼
    （4）可以显示电梯每一次运行的时间。
    （5）拥有复位键，使得电梯能够回到第一层。
    2.项目基本工作原理
    （1）内部/输入/输出变量即功能
    输入变量：
    clk:时钟输入信号，用来实现200ms和1s分频器，实现比如防抖动和运行功能，体现了设计模块化的思
    stn:我们键入的信息，比如楼层数、取消信号等等，是启动我们系统的基本变量。
    btn1:复位键键入的信息，是系统执行复位功能的基本变量。
    输出变量：
    nfloor：储存我们输入的楼层信息，并利用LED登进行显示，使得操作者能够知道所选楼层状况。
    Seg：输出到七位数码管，显示现在电梯所处楼层。
    seg1:输出七位数码管，显示电梯运行的时间。
    内部变量：
    （2）系统的基本结构
    （3）系统工作流程
    3.基本功能的实现

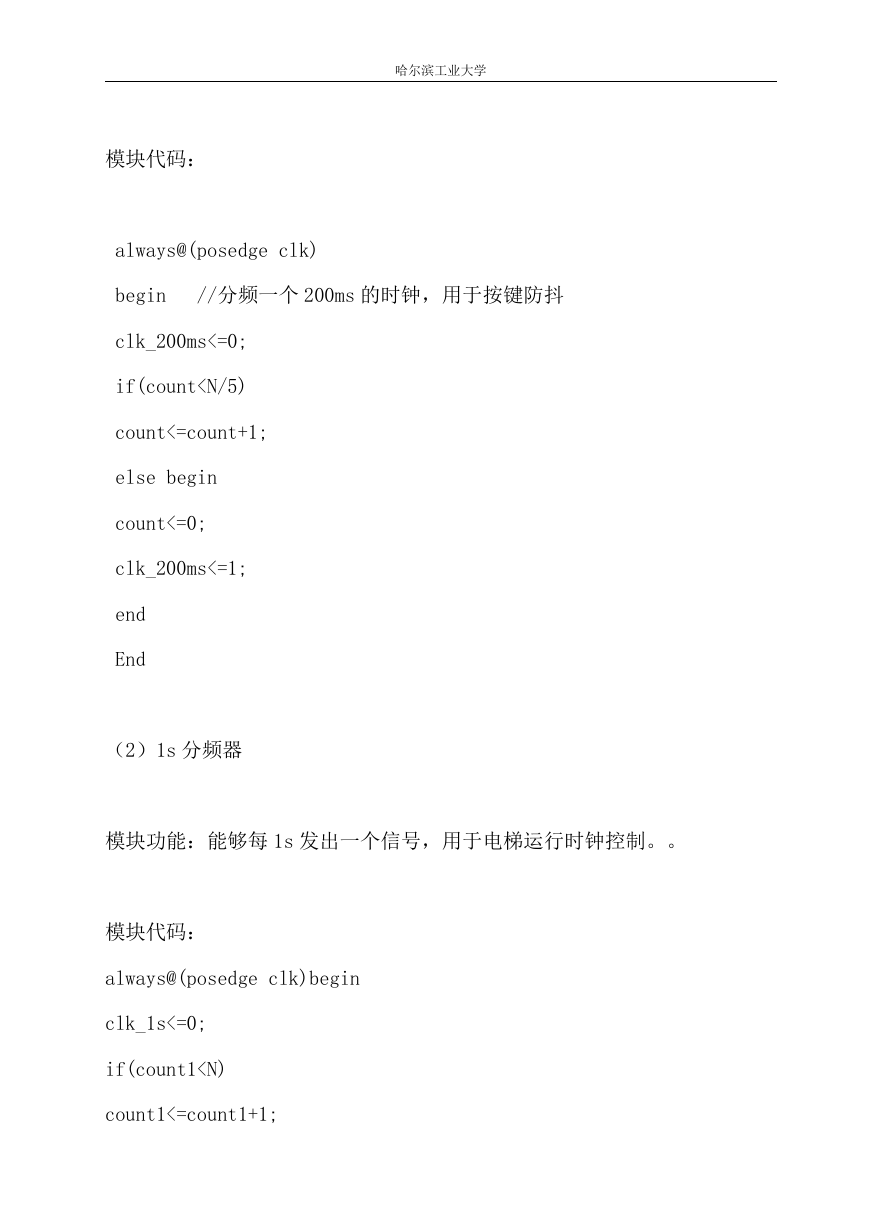

    （1）200ms分频器
    模块功能：能够做到每200ms输出一个信号来探测是否有按键，如果按键时间过短则不会改变要去的楼层信号
    模块代码：
    always@(posedge clk)
    begin //分频一个200ms的时钟，用于按键防抖
    clk_200ms<=0;
    if(count
    count<=count+1;
    else begin
    count<=0;
    clk_200ms<=1;
    end
    End
    （2）1s分频器
    模块功能：能够每1s发出一个信号，用于电梯运行时钟控制。。
    模块代码：
    always@(posedge clk)begin
    clk_1s<=0;
    if(count1
    count1<=count1+1;
    else begin
    count1<=0;
    clk_1s<=1;
    end
    End

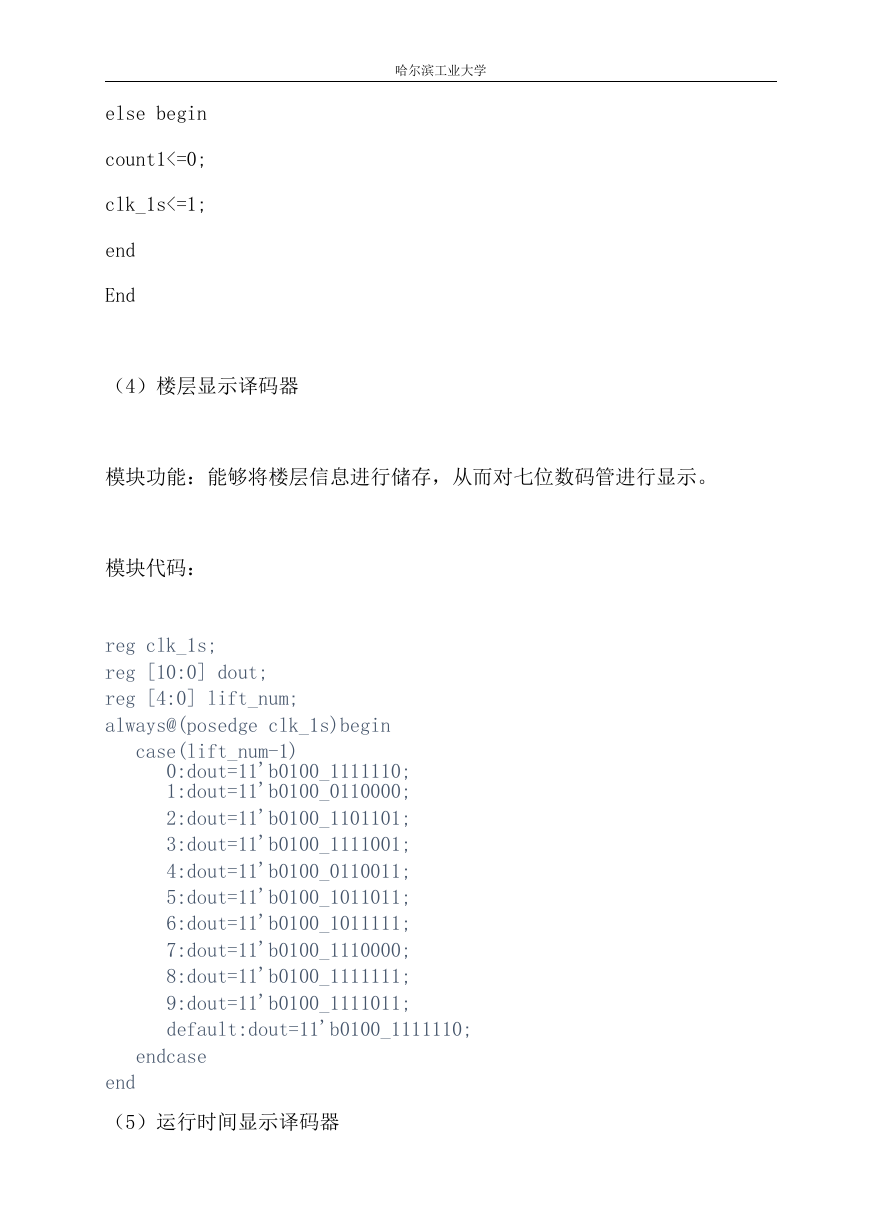

    （4）楼层显示译码器
    模块功能：能够将楼层信息进行储存，从而对七位数码管进行显示。
    模块代码：

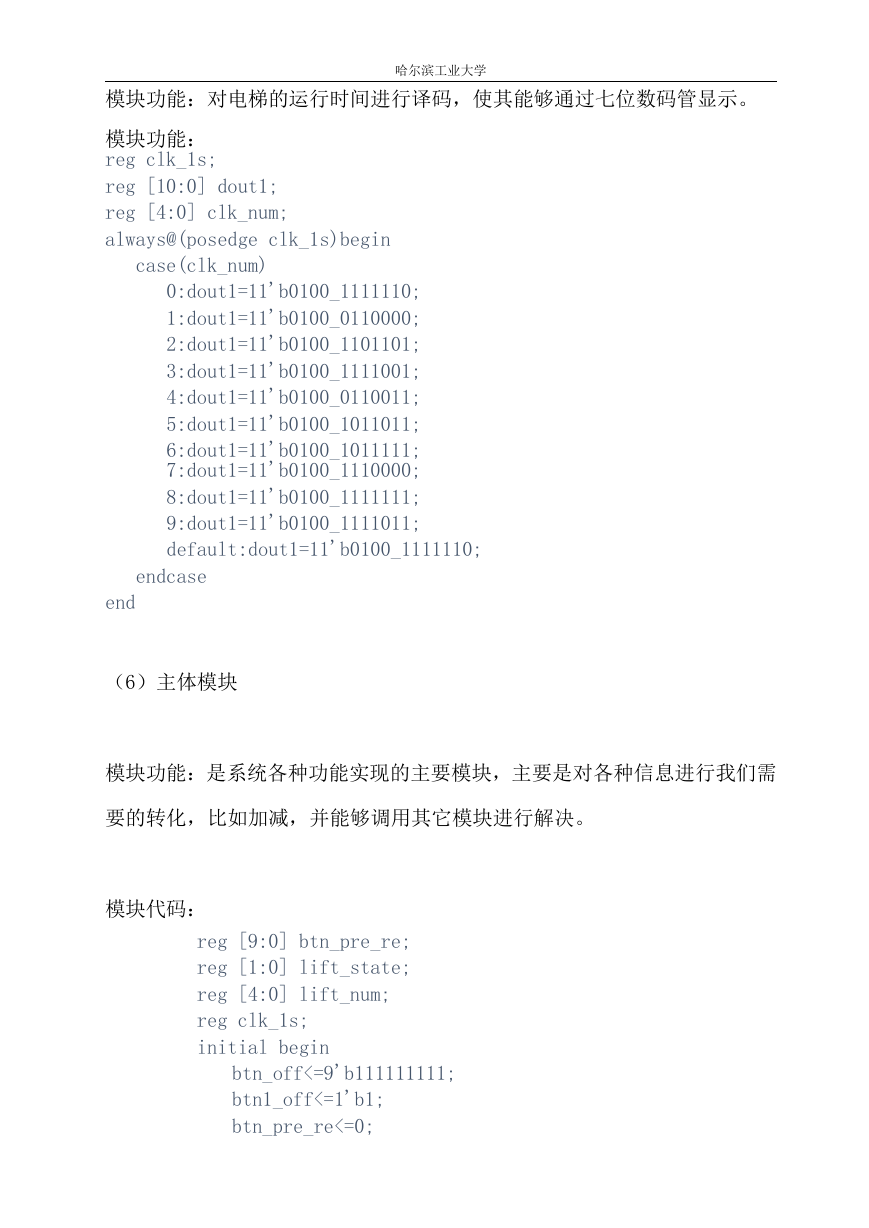

    （6）主体模块
    模块功能：是系统各种功能实现的主要模块，主要是对各种信息进行我们需要的转化，比如加减，并能够调用其它
    模块代码：
    9.附录
    附录一：约束文件部分
    附录2：总体设计图
    附录3：系统运行仿真
    由于该系统运行时间以S为单位，所以仿真波形图无法完整显示一个工作流程
    附录4：各小组所做工作说明
    1.设计者排序：廖荣华，陈祥春
    2.廖荣华负责主体控制文件和仿真文件的编写，共同参与EVO1板的调试过程
    3.陈祥春负责分频器和译码器和管脚约束文件的编写，共同参与EVO1板的调试过程
    哈尔滨工业大学 Harbin Institute Harbin Institute ofof Technology Technology 数理逻辑课程大作业 数理逻辑课程大作业 装 订 线

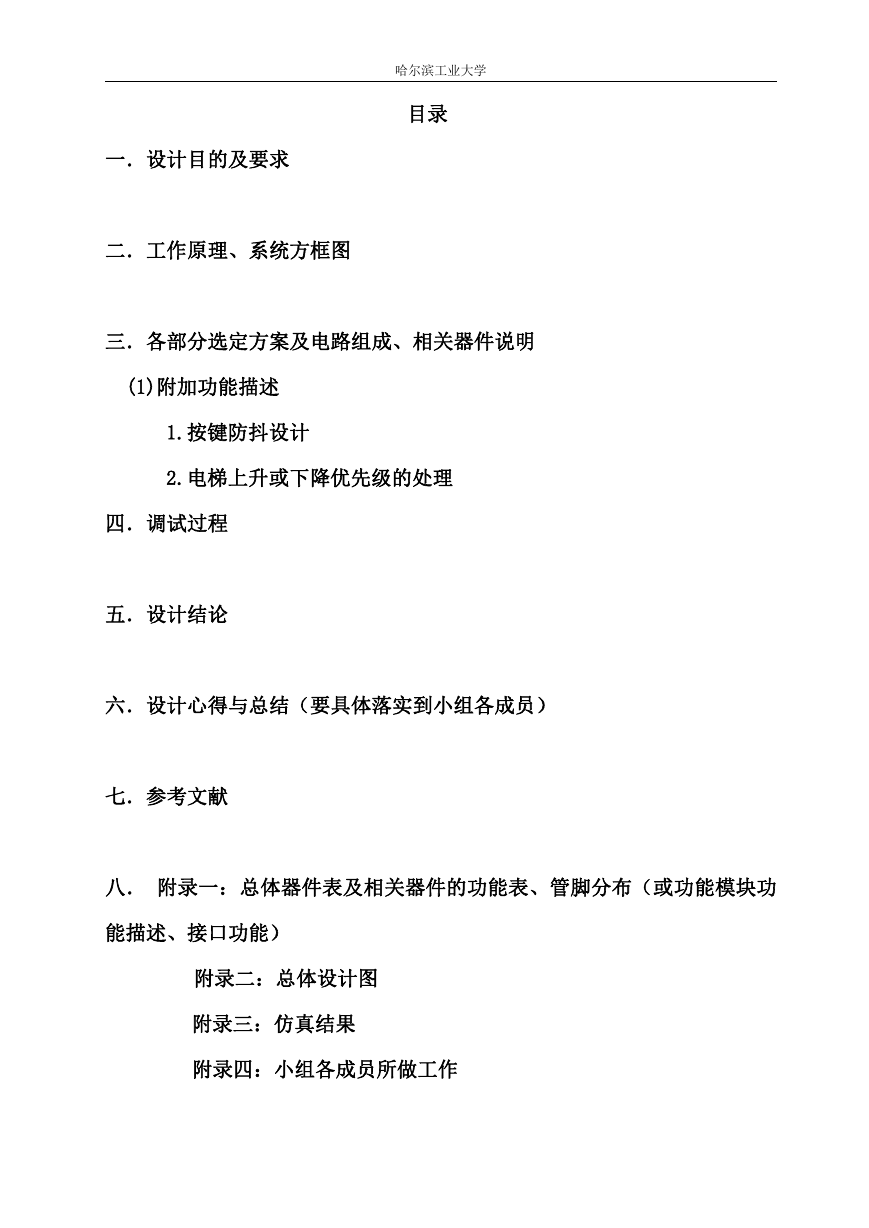

    哈尔滨工业大学 目录 一．设计目的及要求 二．工作原理、系统方框图 三．各部分选定方案及电路组成、相关器件说明 (1)附加功能描述 1.按键防抖设计 2.电梯上升或下降优先级的处理 四．调试过程 五．设计结论 六．设计心得与总结（要具体落实到小组各成员） 七．参考文献 八． 附录一：总体器件表及相关器件的功能表、管脚分布（或功能模块功 能描述、接口功能） 附录二：总体设计图 附录三：仿真结果 附录四：小组各成员所做工作
    哈尔滨工业大学 1. 设计目的和要求 电梯使我们日常生活中应用广泛的电子设备，其中电梯最基本也是最重 要的功能就是楼层选择的功能，楼层选择的功能可以用到数理逻辑的知识进 行解决，其最基本要求如下： （1）电梯能够往返于 0——9 层楼之间。 （2）电梯的层数的按键手动输入，同时能够有取消的功能。 （3）符合生活中电梯的实际运行状态，即当输入楼层 A 大于所在楼层 B 的时候楼层数减少，当输入楼层数 A 小于所在楼层数 B 是楼层升高，当输入 楼层数 A 等于所在楼层数 B 的时候，A 不变化。 （4）可以显示电梯每一次运行的时间。 （5）拥有复位键，使得电梯能够回到第一层。 2. 项目基本工作原理 （1）内部/输入/输出变量即功能 输入变量： clk:时钟输入信号，用来实现 200ms 和 1s 分频器，实现比如防抖动和运
    行功能，体现了设计模块化的思维。 哈尔滨工业大学 stn:我们键入的信息，比如楼层数、取消信号等等，是启动我们系统的 基本变量。 btn1:复位键键入的信息，是系统执行复位功能的基本变量。 输出变量： nfloor：储存我们输入的楼层信息，并利用 LED 登进行显示，使得操作 者能够知道所选楼层状况。 Seg：输出到七位数码管，显示现在电梯所处楼层。 seg1:输出七位数码管，显示电梯运行的时间。 内部变量： btn_pre_re：用于存储按键信息，即呼叫电梯的楼层信息，在防抖设 计中，设定为每 200ms 读取一次叫梯信息。 lift_num：表示电梯当前所在楼层。 lift_open：标志电梯开关门状态的变量，当 lift_open =1 时表示 开门，liftopen=0 表示关门。 lift_state：电梯运行变量，当 lift_state=1 时表示电梯处于上升 状态，当 lift_state=2 时表示电梯处于下降状态。 （2）系统的基本结构
    哈尔滨工业大学 （3）系统工作流程 3. 基本功能的实现 （1）200ms 分频器 模块功能：能够做到每 200ms 输出一个信号来探测是否有按键，如果按键时 间过短则不会改变要去的楼层信号，能够起到一定的防抖功效。
    哈尔滨工业大学 模块代码： always@(posedge clk) begin //分频一个 200ms 的时钟，用于按键防抖 clk_200ms<=0; if(count
    哈尔滨工业大学 else begin count1<=0; clk_1s<=1; end End （4）楼层显示译码器 模块功能：能够将楼层信息进行储存，从而对七位数码管进行显示。 模块代码： reg clk_1s; reg [10:0] dout; reg [4:0] lift_num; always@(posedge clk_1s)begin case(lift_num-1) 0:dout=11'b0100_1111110; 1:dout=11'b0100_0110000; 2:dout=11'b0100_1101101; 3:dout=11'b0100_1111001; 4:dout=11'b0100_0110011; 5:dout=11'b0100_1011011; 6:dout=11'b0100_1011111; 7:dout=11'b0100_1110000; 8:dout=11'b0100_1111111; 9:dout=11'b0100_1111011; default:dout=11'b0100_1111110; endcase end （5）运行时间显示译码器
    模块功能：对电梯的运行时间进行译码，使其能够通过七位数码管显示。 哈尔滨工业大学 模块功能： reg clk_1s; reg [10:0] dout1; reg [4:0] clk_num; always@(posedge clk_1s)begin case(clk_num) 0:dout1=11'b0100_1111110; 1:dout1=11'b0100_0110000; 2:dout1=11'b0100_1101101; 3:dout1=11'b0100_1111001; 4:dout1=11'b0100_0110011; 5:dout1=11'b0100_1011011; 6:dout1=11'b0100_1011111; 7:dout1=11'b0100_1110000; 8:dout1=11'b0100_1111111; 9:dout1=11'b0100_1111011; default:dout1=11'b0100_1111110; endcase end （6）主体模块 模块功能：是系统各种功能实现的主要模块，主要是对各种信息进行我们需 要的转化，比如加减，并能够调用其它模块进行解决。 模块代码： reg [9:0] btn_pre_re; reg [1:0] lift_state; reg [4:0] lift_num; reg clk_1s; initial begin btn_off<=9'b111111111; btn1_off<=1'b1; btn_pre_re<=0;
