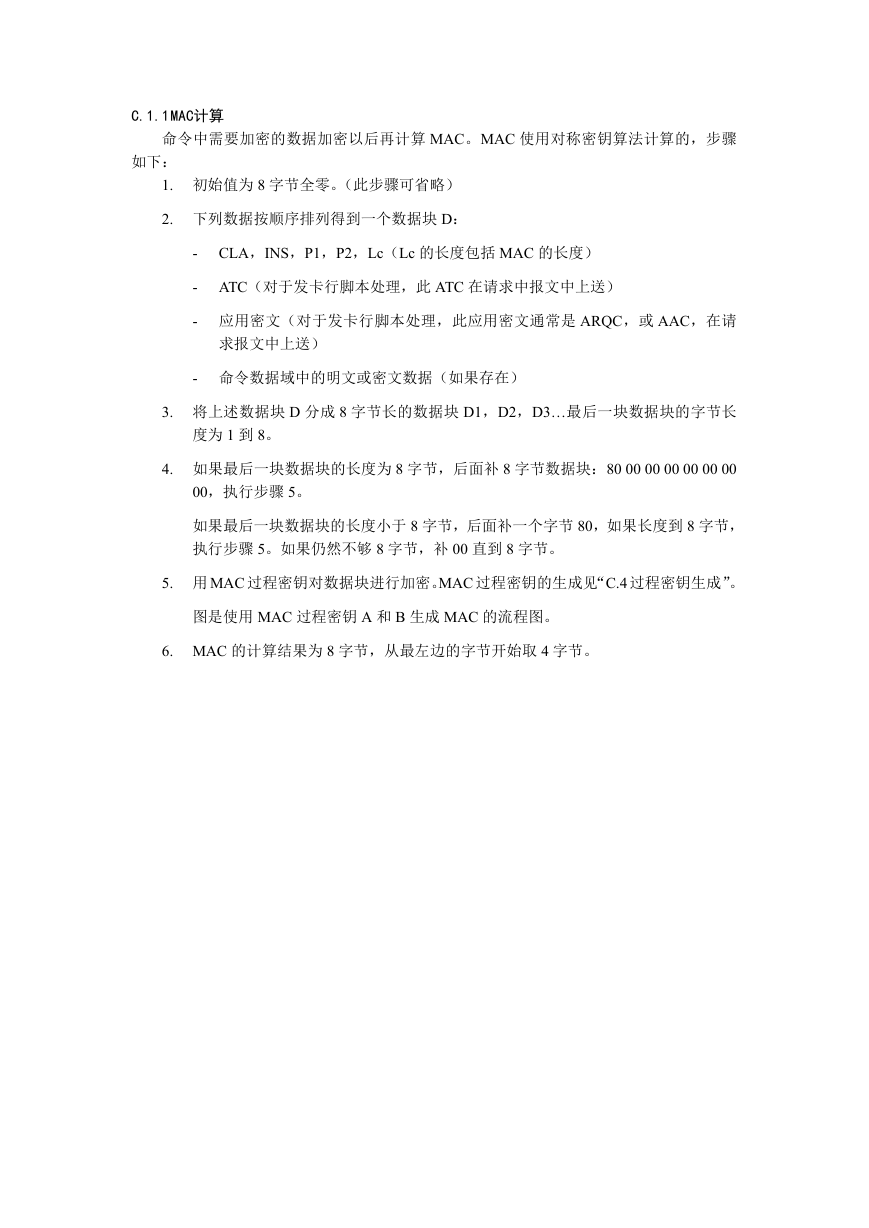

C.1.1MAC计算 命令中需要加密的数据加密以后再计算 MAC。MAC 使用对称密钥算法计算的，步骤 如下： 1. 初始值为 8 字节全零。（此步骤可省略） 2. 下列数据按顺序排列得到一个数据块 D： - CLA，INS，P1，P2，Lc（Lc 的长度包括 MAC 的长度） - ATC（对于发卡行脚本处理，此 ATC 在请求中报文中上送） - 应用密文（对于发卡行脚本处理，此应用密文通常是 ARQC，或 AAC，在请 求报文中上送） - 命令数据域中的明文或密文数据（如果存在） 3. 将上述数据块 D 分成 8 字节长的数据块 D1，D2，D3…最后一块数据块的字节长 度为 1 到 8。 4. 如果最后一块数据块的长度为 8 字节，后面补 8 字节数据块：80 00 00 00 00 00 00 00，执行步骤 5。 如果最后一块数据块的长度小于 8 字节，后面补一个字节 80，如果长度到 8 字节， 执行步骤 5。如果仍然不够 8 字节，补 00 直到 8 字节。 5. 用 MAC 过程密钥对数据块进行加密。MAC 过程密钥的生成见“C.4 过程密钥生成”。 图是使用 MAC 过程密钥 A 和 B 生成 MAC 的流程图。 6. MAC 的计算结果为 8 字节，从最左边的字节开始取 4 字节。 

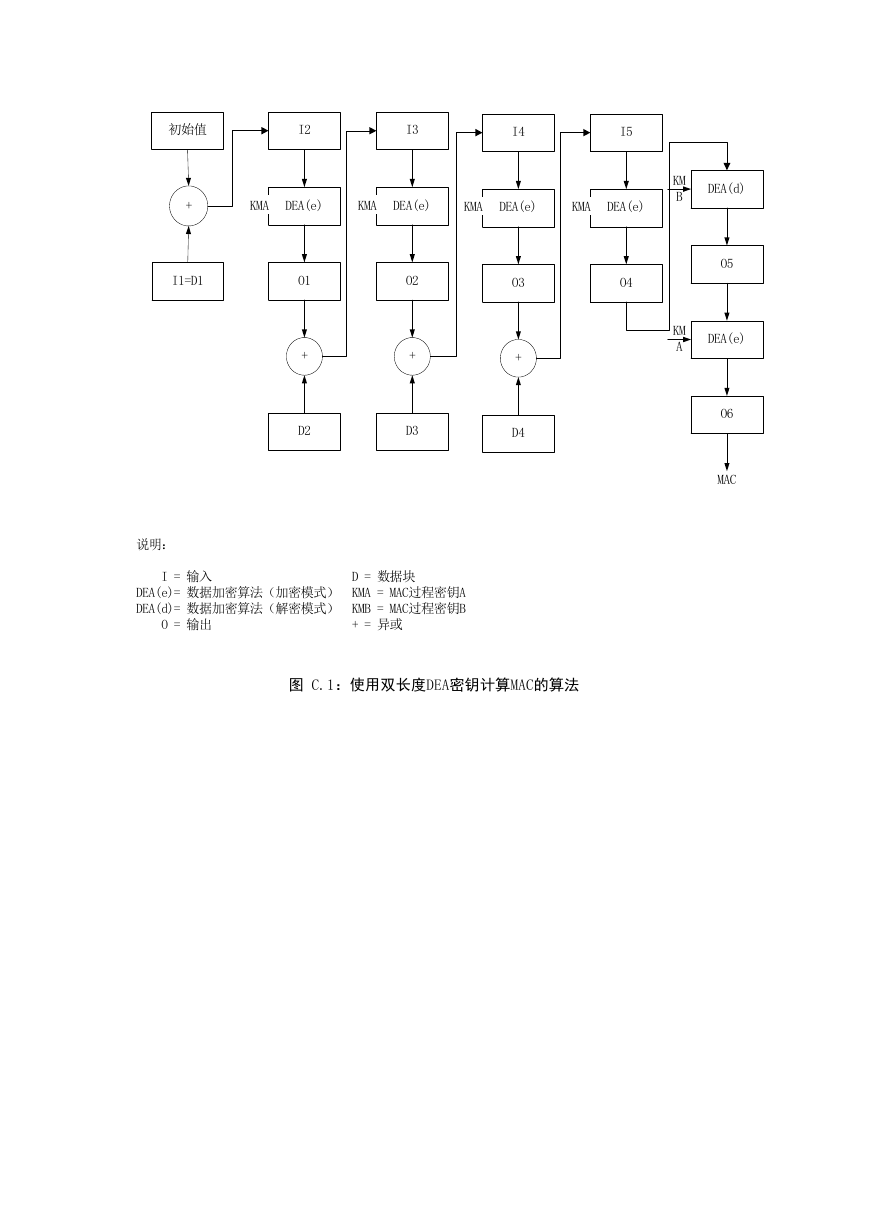

初始值 I2 I3 I4 I5 + KMA DEA(e) KMA DEA(e) KMA DEA(e) KMA DEA(e) KM B DEA(d) O1 + D2 O2 + D3 O3 + D4 O5 O4 KM A DEA(e) O6 MAC I1=D1 说明： I = 输入 DEA(e)= 数据加密算法（加密模式） KMA = MAC过程密钥A DEA(d)= 数据加密算法（解密模式） KMB = MAC过程密钥B O = 输出 D = 数据块 + = 异或 图 C.1：使用双长度DEA密钥计算MAC的算法
