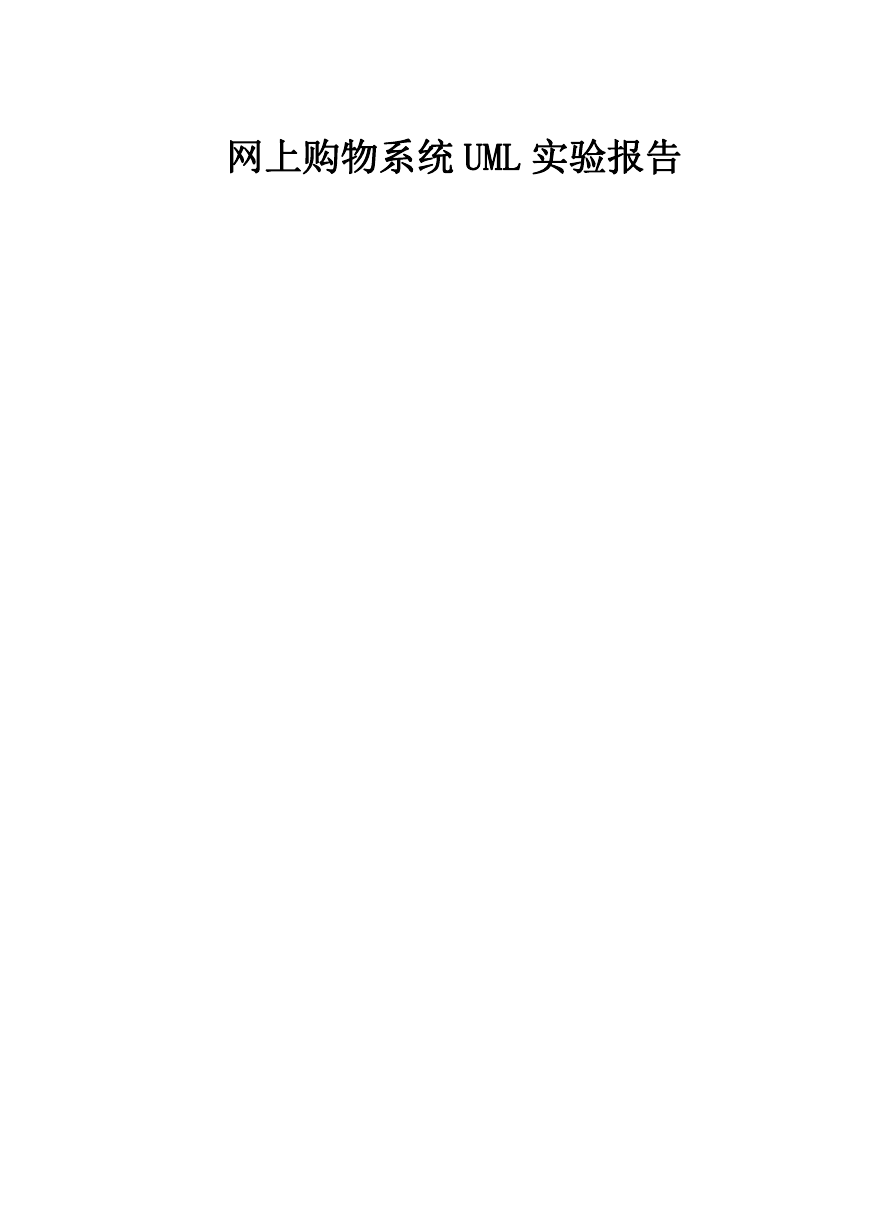

    网上购物系统UML实验报告
    网上购物系统UML实验报告
    学号：
    专业：

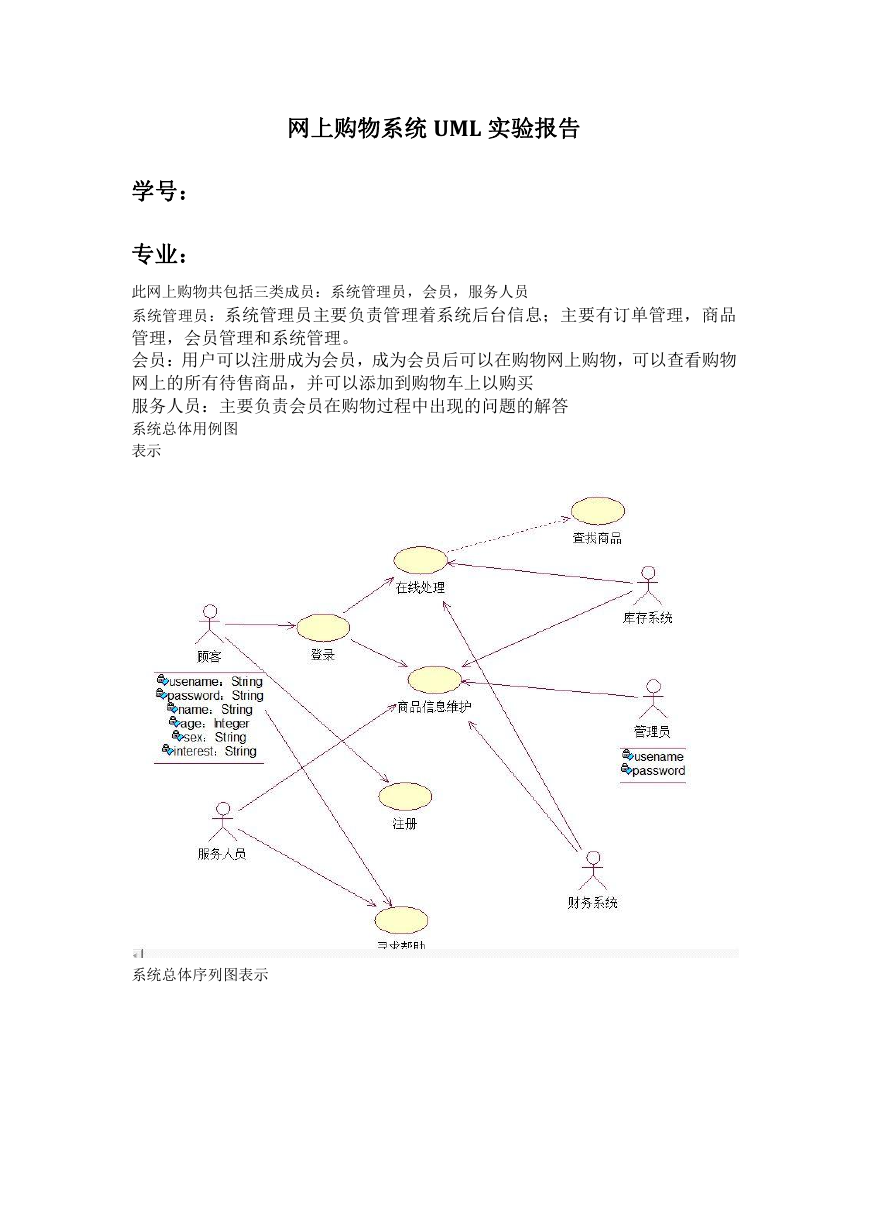

    网上购物系统 UML 实验报告
    网上购物系统 UML 实验报告 学号： 专业： 此网上购物共包括三类成员：系统管理员，会员，服务人员 系统管理员：系统管理员主要负责管理着系统后台信息；主要有订单管理，商品 管理，会员管理和系统管理。 会员：用户可以注册成为会员，成为会员后可以在购物网上购物，可以查看购物 网上的所有待售商品，并可以添加到购物车上以购买 服务人员：主要负责会员在购物过程中出现的问题的解答 系统总体用例图 表示 系统总体序列图表示

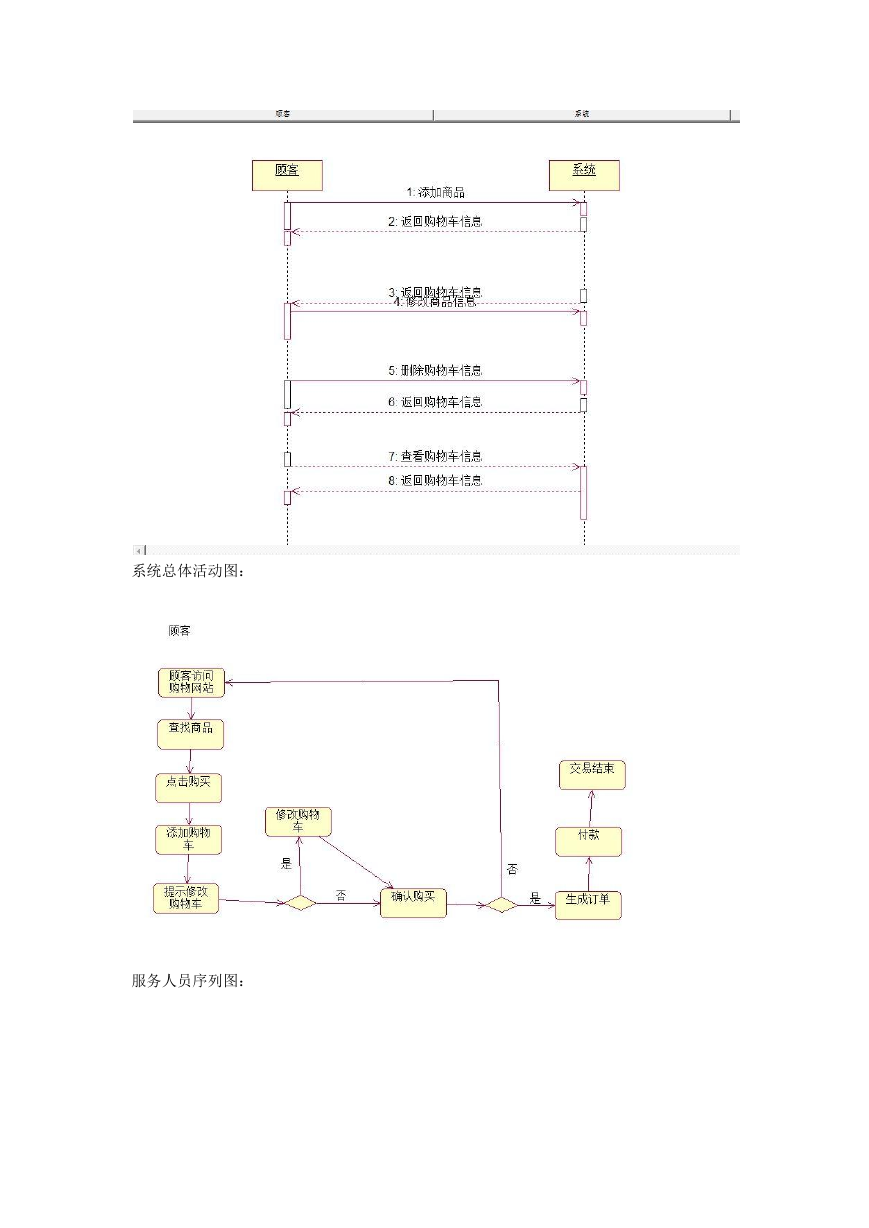

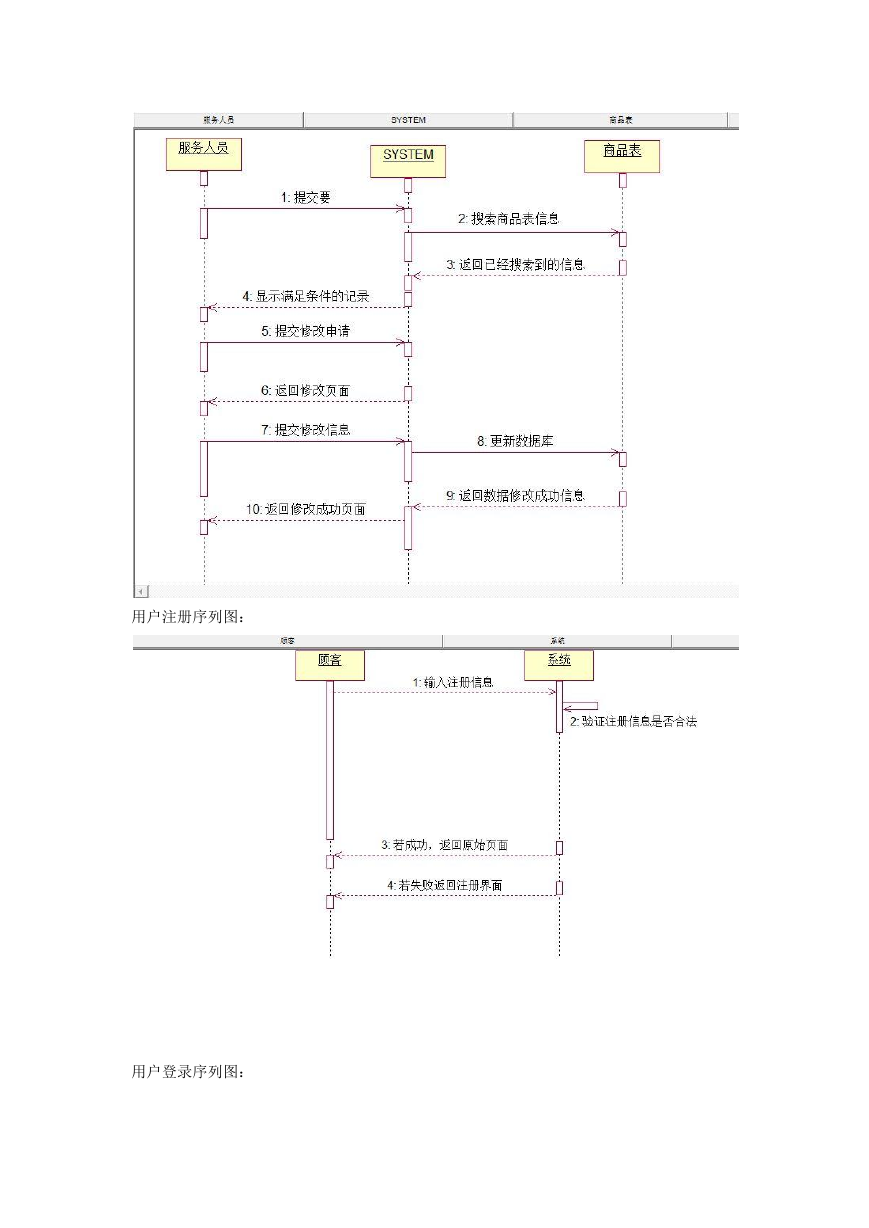

    系统总体活动图： 服务人员序列图：

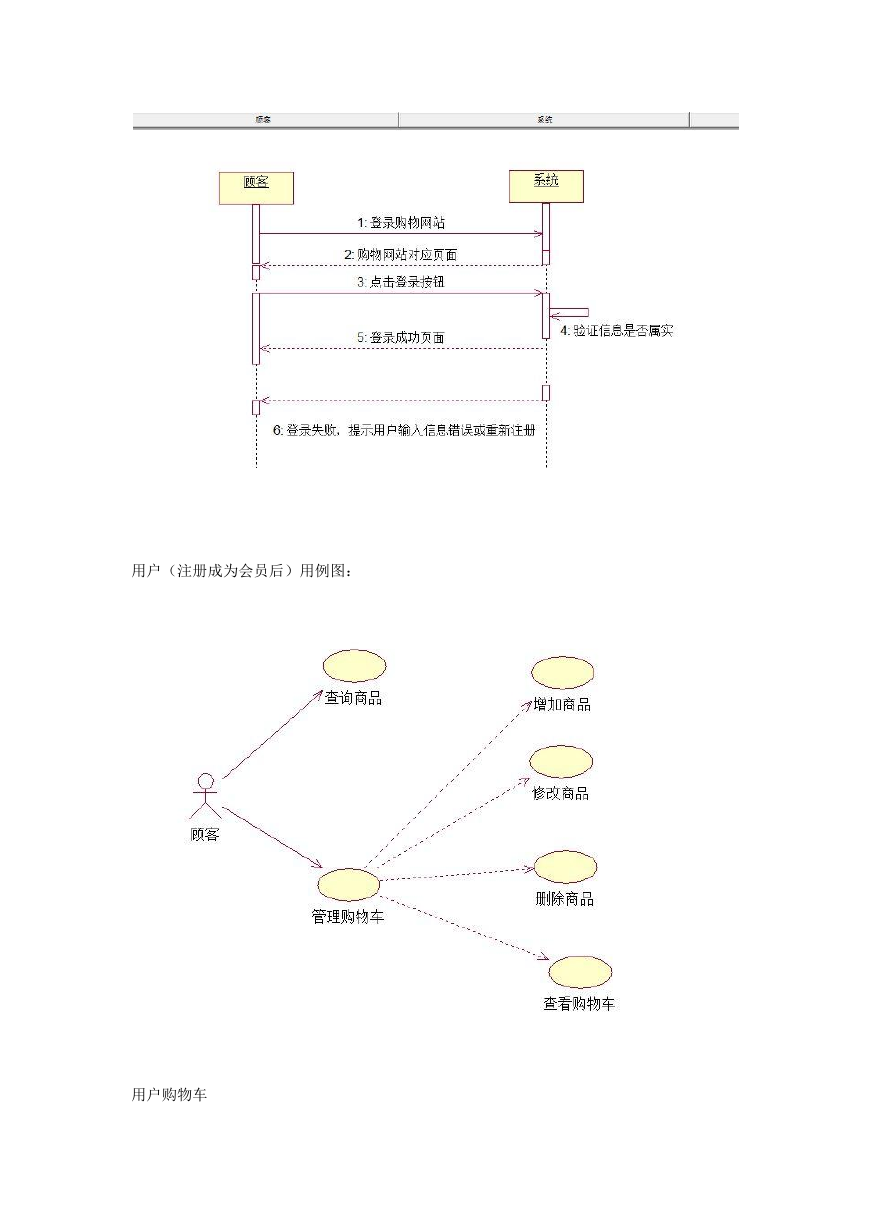

    用户注册序列图： 用户登录序列图：
    用户（注册成为会员后）用例图： 用户购物车

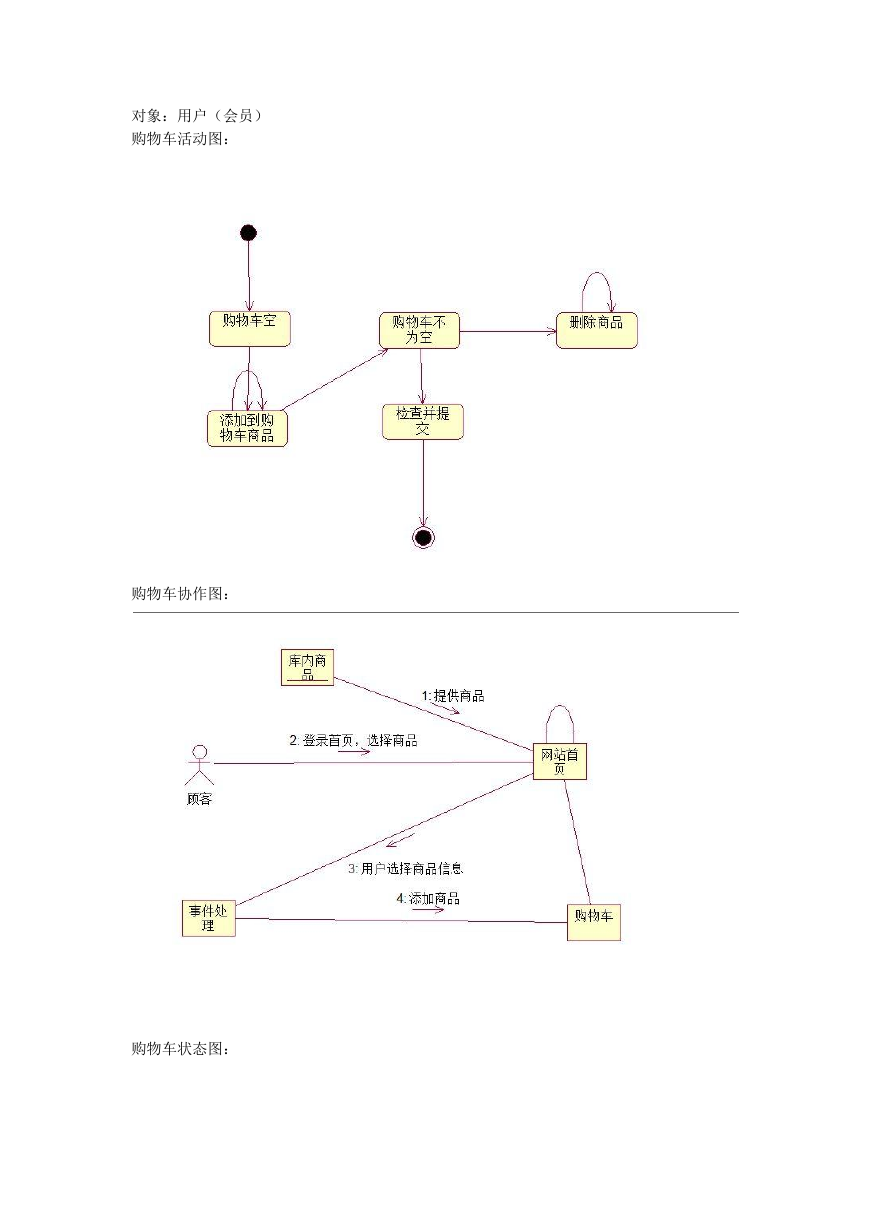

    对象：用户（会员） 购物车活动图： 购物车协作图： 购物车状态图：

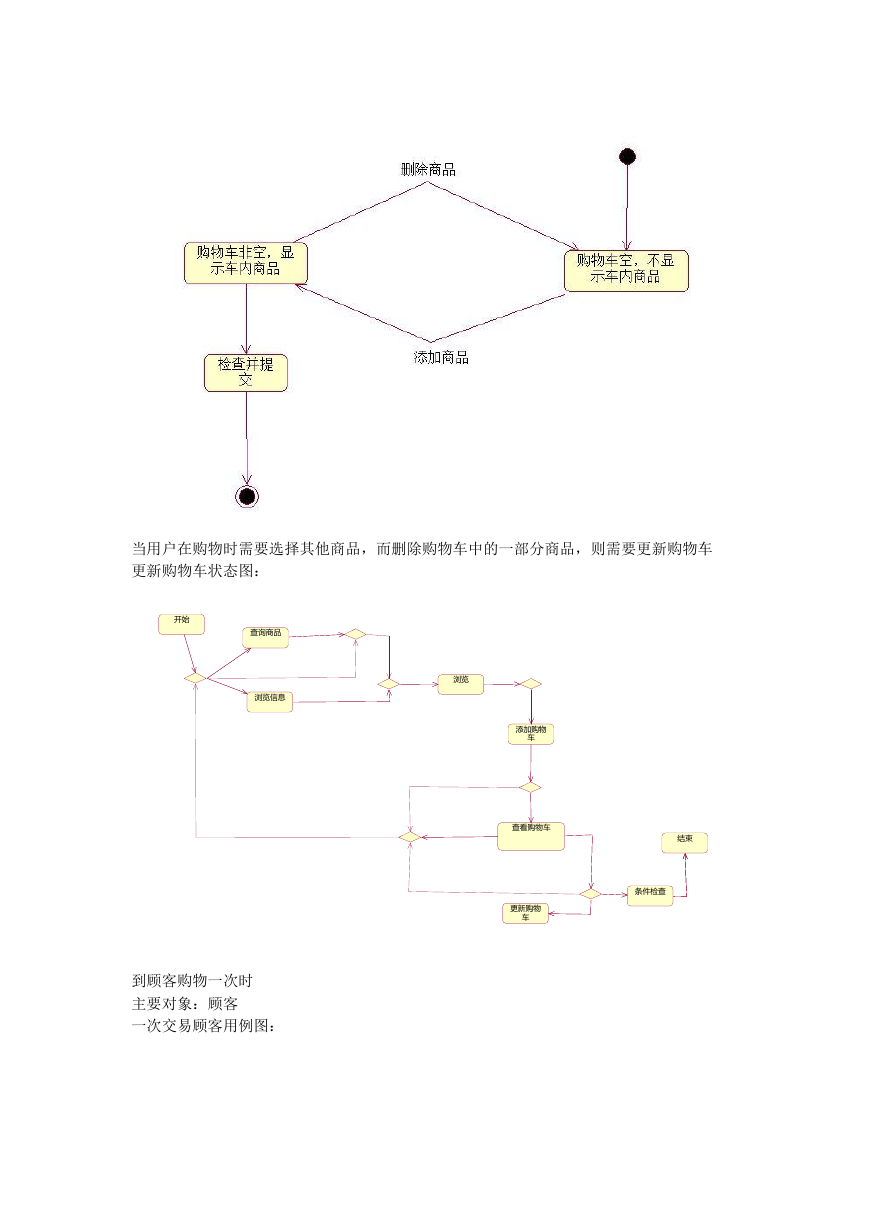

    当用户在购物时需要选择其他商品，而删除购物车中的一部分商品，则需要更新购物车 更新购物车状态图： 开始 查询商品 浏览信息 到顾客购物一次时 主要对象：顾客 一次交易顾客用例图： 浏览 添加购物 车 查看购物车 更新购物 车 结束 条件检查

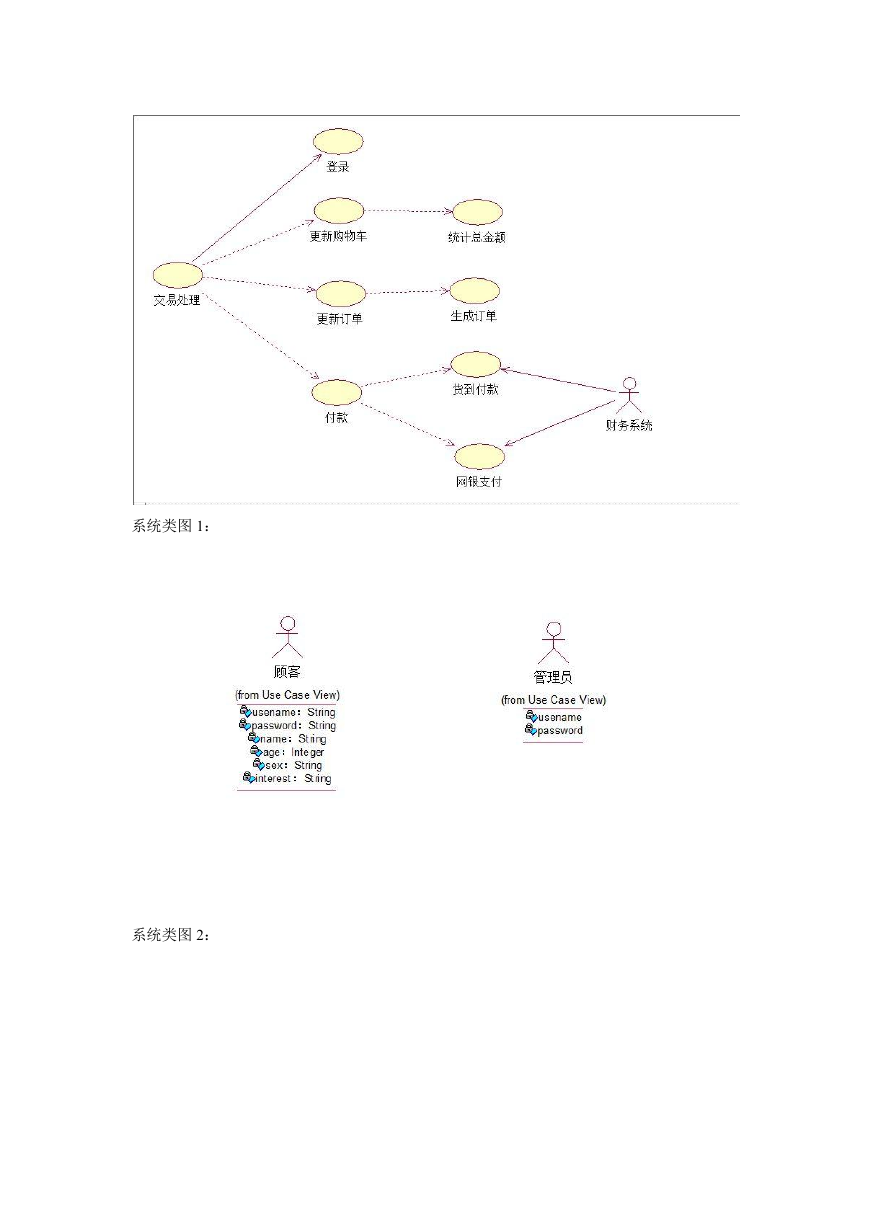

    系统类图 1： 系统类图 2：
