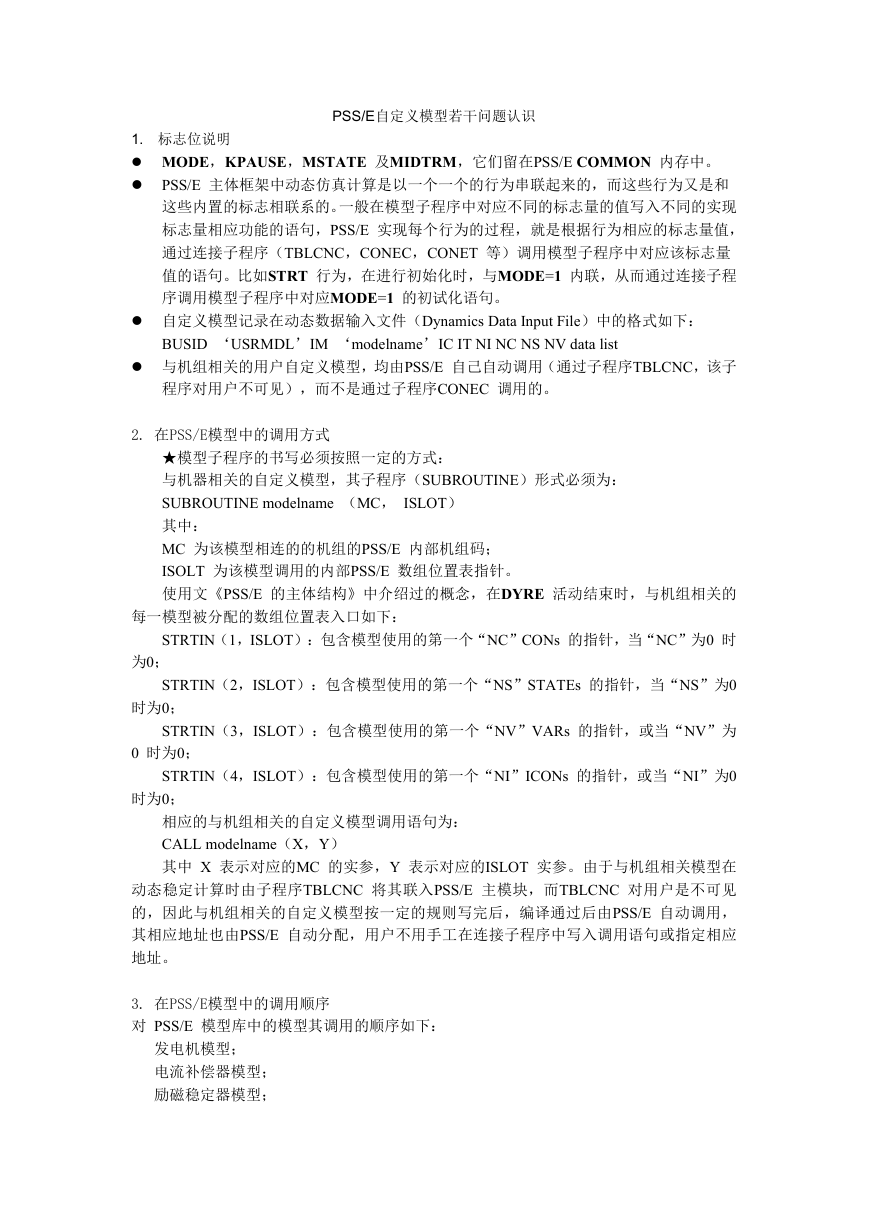

PSS/E自定义模型若干问题认识 1. 标志位说明  MODE，KPAUSE，MSTATE 及MIDTRM，它们留在PSS/E COMMON 内存中。  PSS/E 主体框架中动态仿真计算是以一个一个的行为串联起来的，而这些行为又是和 这些内置的标志相联系的。一般在模型子程序中对应不同的标志量的值写入不同的实现 标志量相应功能的语句，PSS/E 实现每个行为的过程，就是根据行为相应的标志量值， 通过连接子程序（TBLCNC，CONEC，CONET 等）调用模型子程序中对应该标志量 值的语句。比如STRT 行为，在进行初始化时，与MODE=1 内联，从而通过连接子程 序调用模型子程序中对应MODE=1 的初试化语句。  自定义模型记录在动态数据输入文件（Dynamics Data Input File）中的格式如下： BUSID ‘USRMDL’IM ‘modelname’IC IT NI NC NS NV data list  与机组相关的用户自定义模型，均由PSS/E 自己自动调用（通过子程序TBLCNC，该子 程序对用户不可见），而不是通过子程序CONEC 调用的。 2. 在PSS/E模型中的调用方式 ★模型子程序的书写必须按照一定的方式： 与机器相关的自定义模型，其子程序（SUBROUTINE）形式必须为： SUBROUTINE modelname （MC， ISLOT） 其中： MC 为该模型相连的的机组的PSS/E 内部机组码； ISOLT 为该模型调用的内部PSS/E 数组位置表指针。 使用文《PSS/E 的主体结构》中介绍过的概念，在DYRE 活动结束时，与机组相关的 每一模型被分配的数组位置表入口如下： STRTIN（1，ISLOT）：包含模型使用的第一个“NC”CONs 的指针，当“NC”为0 时 为0； STRTIN（2，ISLOT）：包含模型使用的第一个“NS”STATEs 的指针，当“NS”为0 时为0； STRTIN（3，ISLOT）：包含模型使用的第一个“NV”VARs 的指针，或当“NV”为 0 时为0； STRTIN（4，ISLOT）：包含模型使用的第一个“NI”ICONs 的指针，或当“NI”为0 时为0； 相应的与机组相关的自定义模型调用语句为： CALL modelname（X，Y） 其中 X 表示对应的MC 的实参，Y 表示对应的ISLOT 实参。由于与机组相关模型在 动态稳定计算时由子程序TBLCNC 将其联入PSS/E 主模块，而TBLCNC 对用户是不可见 的，因此与机组相关的自定义模型按一定的规则写完后，编译通过后由PSS/E 自动调用， 其相应地址也由PSS/E 自动分配，用户不用手工在连接子程序中写入调用语句或指定相应 地址。 3. 在PSS/E模型中的调用顺序 对 PSS/E 模型库中的模型其调用的顺序如下： 发电机模型； 电流补偿器模型； 励磁稳定器模型； 

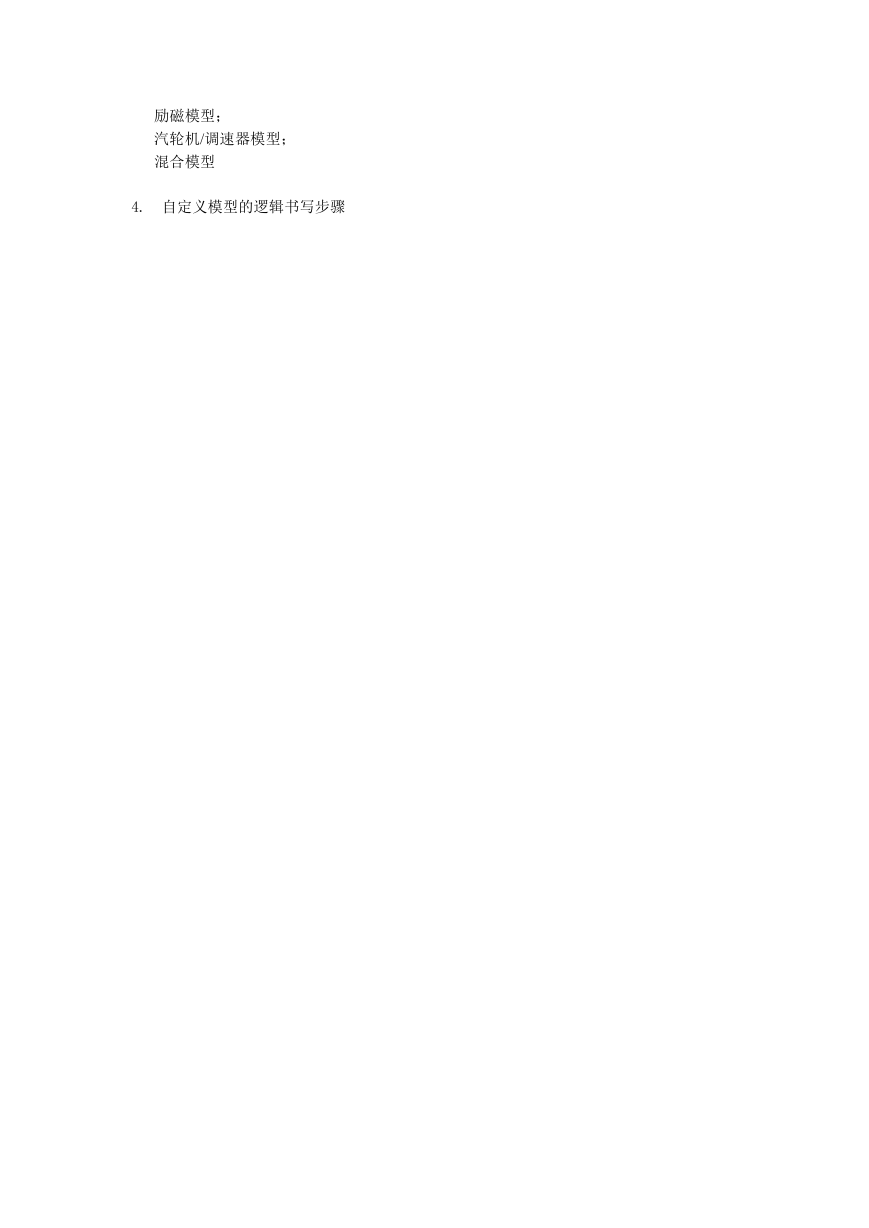

励磁模型； 汽轮机/调速器模型； 混合模型 4. 自定义模型的逻辑书写步骤
