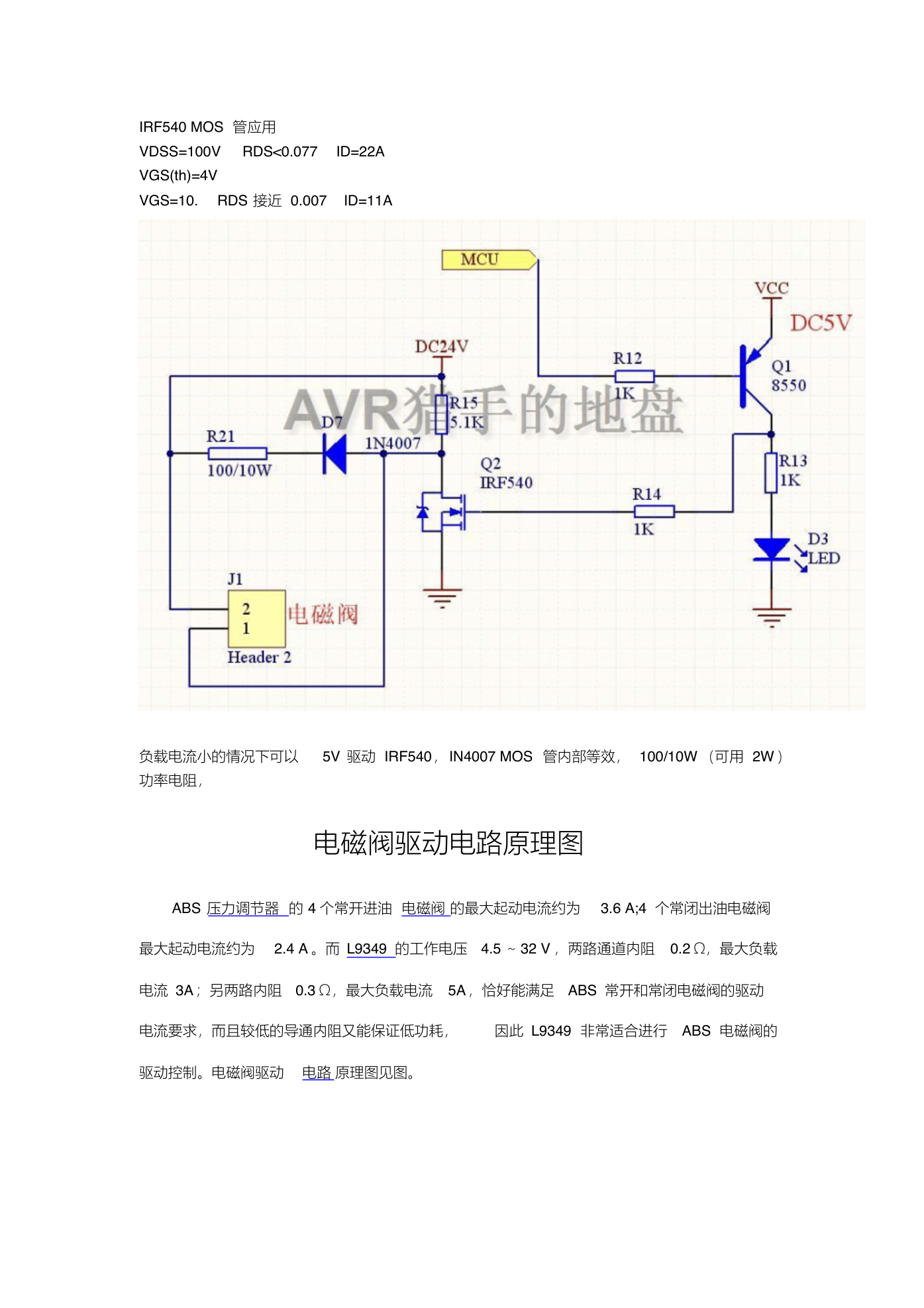

IRF540 MOS 管应用
VDSS=100V RDS<0.077
VGS(th)=4V
VGS=10. RDS 接近 0.007
ID=22A
ID=11A
负载电流小的情况下可以 5V 驱动 IRF540, IN4007 MOS 管内部等效, 100/10W (可用 2W )
功率电阻,
电磁阀驱动电路原理图
ABS 压力调节器 的 4 个常开进油 电磁阀 的最大起动电流约为 3.6 A;4 个常闭出油电磁阀
最大起动电流约为 2.4 A 。而 L9349 的工作电压 4.5 ~ 32 V ,两路通道内阻 0.2 Ω,最大负载
电流 3A;另两路内阻 0.3 Ω,最大负载电流 5A,恰好能满足 ABS 常开和常闭电磁阀的驱动
电流要求,而且较低的导通内阻又能保证低功耗,
因此 L9349 非常适合进行 ABS 电磁阀的
驱动控制。电磁阀驱动 电路 原理图见图。

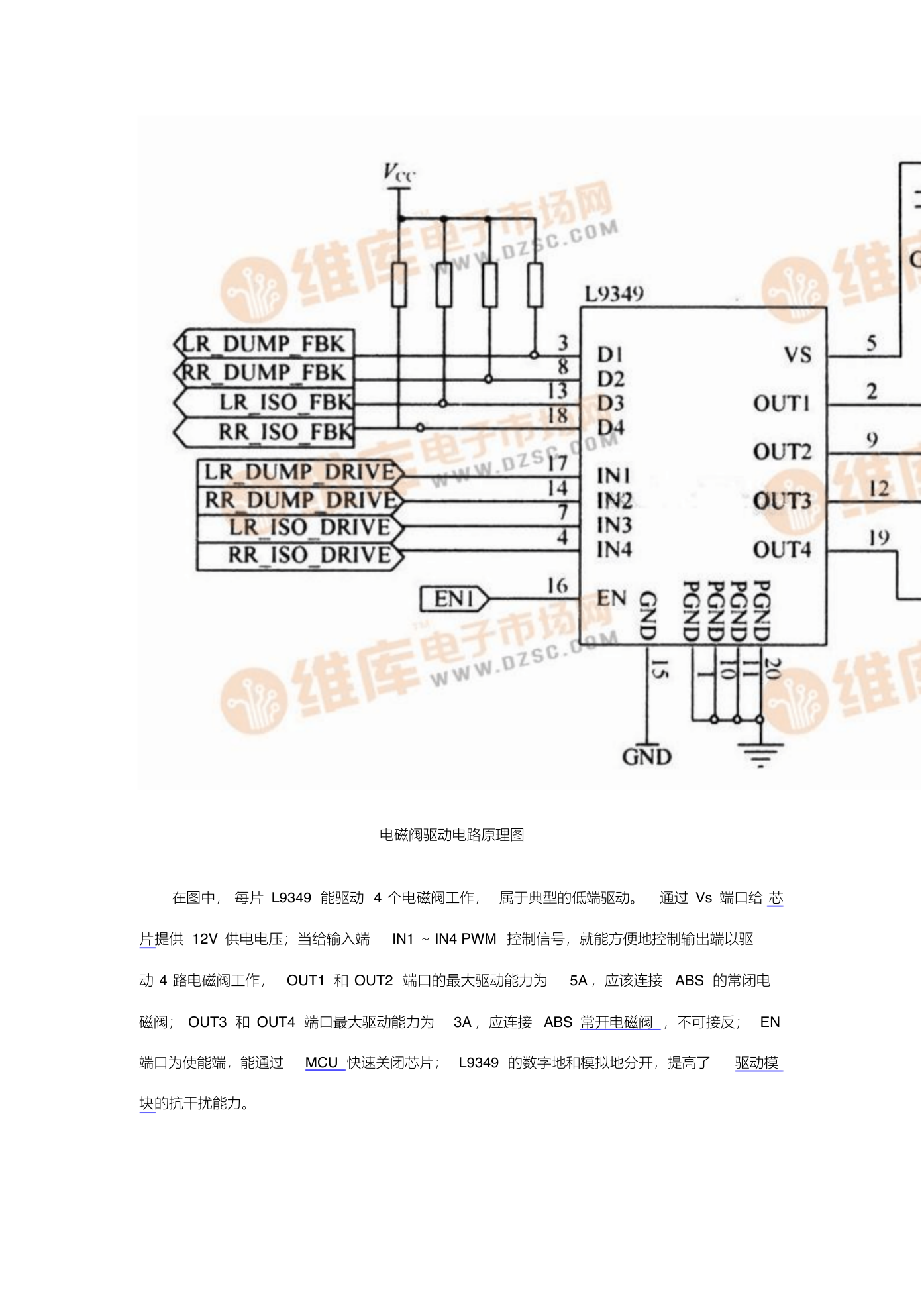

电磁阀驱动电路原理图
在图中, 每片 L9349 能驱动 4 个电磁阀工作, 属于典型的低端驱动。 通过 Vs 端口给 芯
片提供 12V 供电电压;当给输入端 IN1 ~ IN4 PWM 控制信号,就能方便地控制输出端以驱
动 4 路电磁阀工作, OUT1 和 OUT2 端口的最大驱动能力为 5A ,应该连接 ABS 的常闭电
磁阀; OUT3 和 OUT4 端口最大驱动能力为 3A ,应连接 ABS 常开电磁阀 ,不可接反; EN
端口为使能端,能通过 MCU 快速关闭芯片; L9349 的数字地和模拟地分开,提高了 驱动模
块的抗干扰能力。

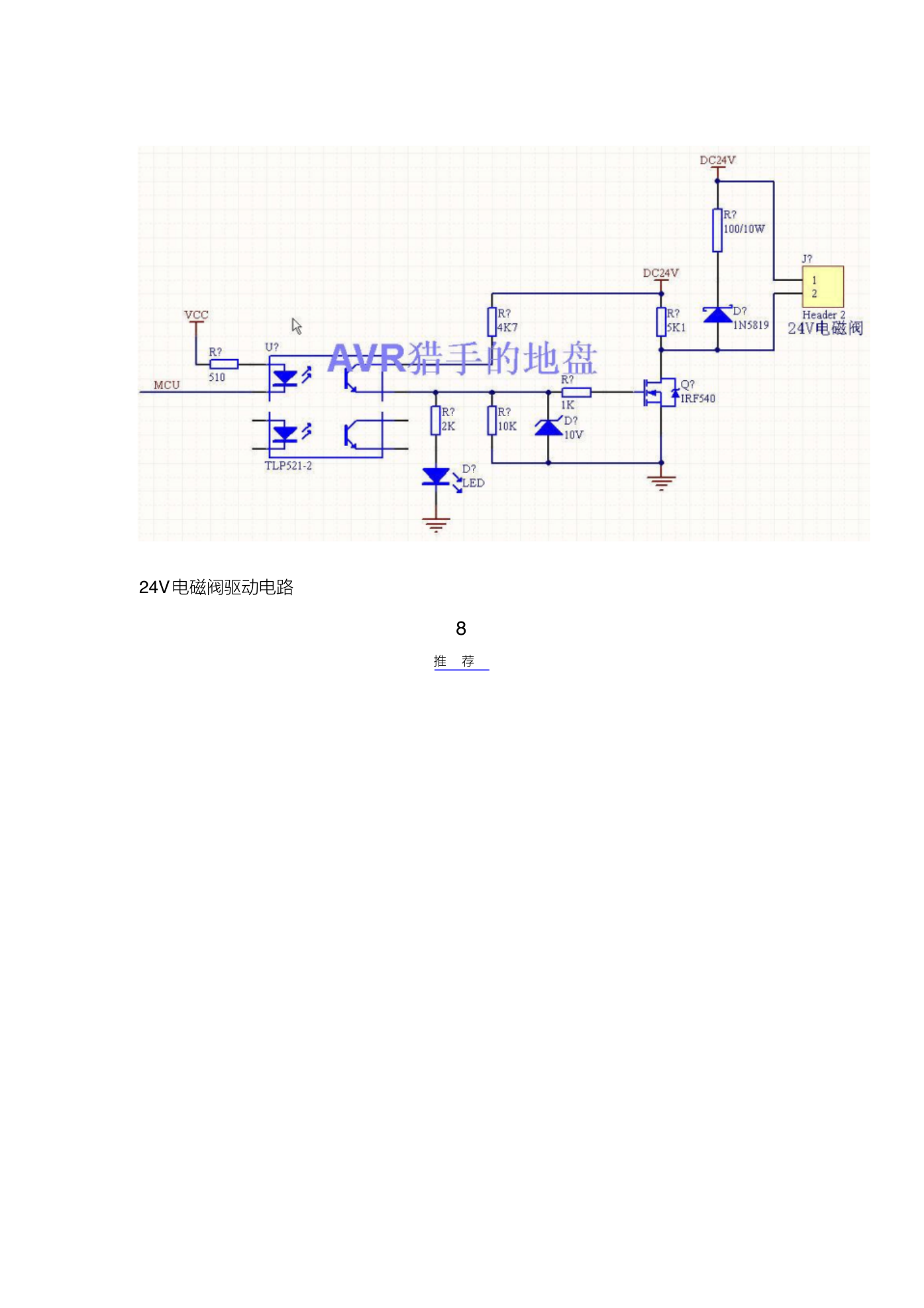

24V电磁阀驱动电路
8
推 荐

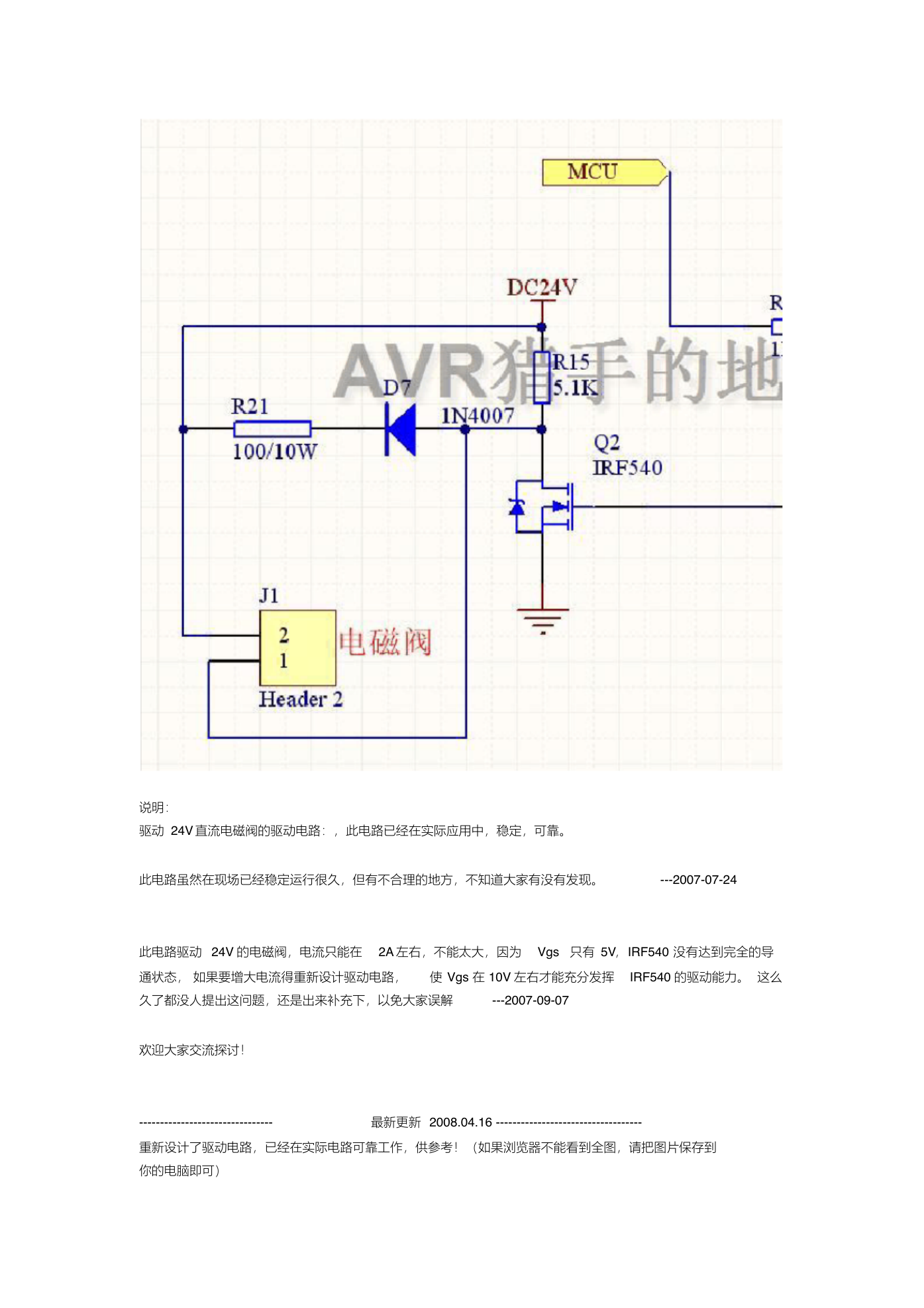

说明:
驱动 24V 直流电磁阀的驱动电路:,此电路已经在实际应用中,稳定,可靠。
此电路虽然在现场已经稳定运行很久,但有不合理的地方,不知道大家有没有发现。
---2007-07-24
此电路驱动 24V 的电磁阀,电流只能在 2A 左右,不能太大,因为 Vgs 只有 5V,IRF540 没有达到完全的导
通状态, 如果要增大电流得重新设计驱动电路, 使 Vgs 在 10V 左右才能充分发挥 IRF540 的驱动能力。 这么
久了都没人提出这问题,还是出来补充下,以免大家误解
---2007-09-07
欢迎大家交流探讨!
--------------------------------
最新更新 2008.04.16 -----------------------------------

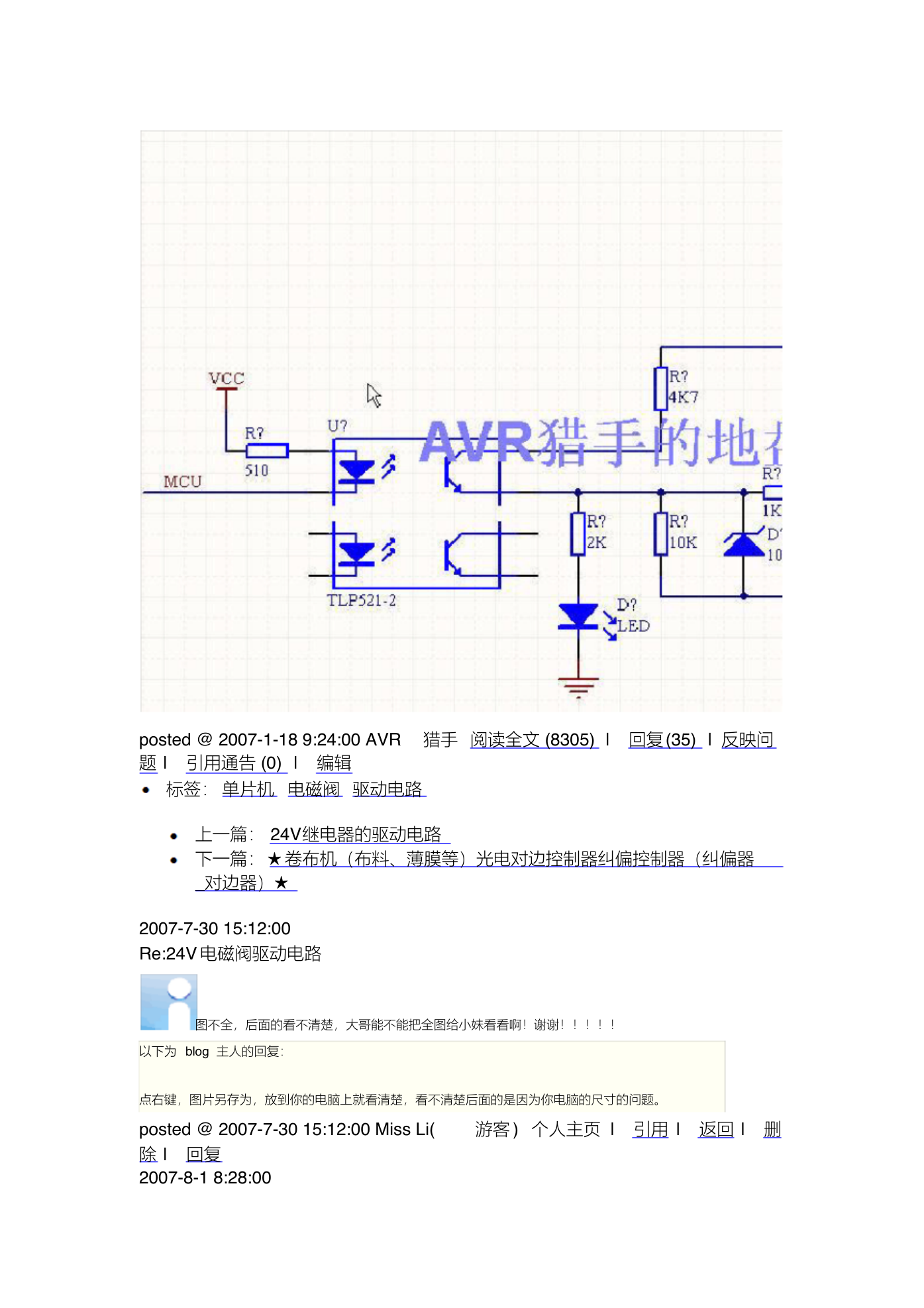

重新设计了驱动电路,已经在实际电路可靠工作,供参考!(如果浏览器不能看到全图,请把图片保存到
你的电脑即可)
posted @ 2007-1-18 9:24:00 AVR 猎手 阅读全文 (8305) | 回复(35) | 反映问
题 | 引用通告 (0) | 编辑
标签: 单片机 电磁阀 驱动电路
