1. 绪论

2.超声波的基本原理

2.1什么是超声波

2.2波的传播

2.2.1平面简谐波方程

2.2.2平面简谐波波动方程

2.2.3平均能流密度，声强与声压

2.2.4波的反射、折射以及驻波

2.2.5波的叠加和干涉

2.2.6多普勒效应

2.3超声波传播的特点

3.超声波的应用

3.1超声波传感器

3.2超声波测距

3.2.1超声波测距的原理

3.2.2超声波测距误差分析

3.2.3超声波测液位

3.3超声波测量流量

3.4超声波提取技术

3.5超声清洗

3.5.1超声清洗的原理

3.5.2影响清洗的因素

3.6超声波在军事中的应用

3.7超声波技术在纳米材料制备中的应用

3.8超声波在医疗方面的应用

4. 后记

参考文献

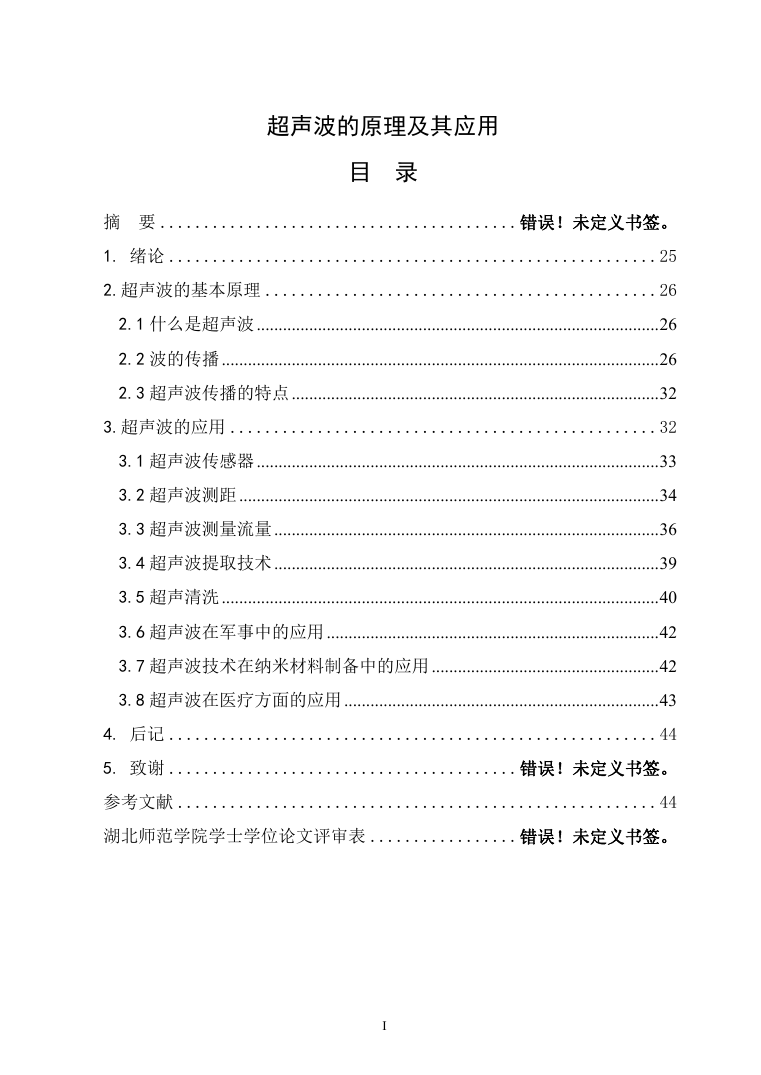

超声波的原理及其应用目录摘要 .........................................错误！未定义书签。 1. 绪论 ........................................................25 2.超声波的基本原理 .............................................26 2.1 什么是超声波............................................................................................26 2.2 波的传播....................................................................................................26 2.3 超声波传播的特点....................................................................................32 3.超声波的应用 .................................................32 3.1 超声波传感器............................................................................................33 3.2 超声波测距................................................................................................34 3.3 超声波测量流量........................................................................................36 3.4 超声波提取技术........................................................................................39 3.5 超声清洗....................................................................................................40 3.6 超声波在军事中的应用............................................................................42 3.7 超声波技术在纳米材料制备中的应用....................................................42 3.8 超声波在医疗方面的应用........................................................................43 4. 后记 ........................................................44 5. 致谢 ........................................错误！未定义书签。参考文献 .......................................................44 湖北师范学院学士学位论文评审表 .................错误！未定义书签。 I

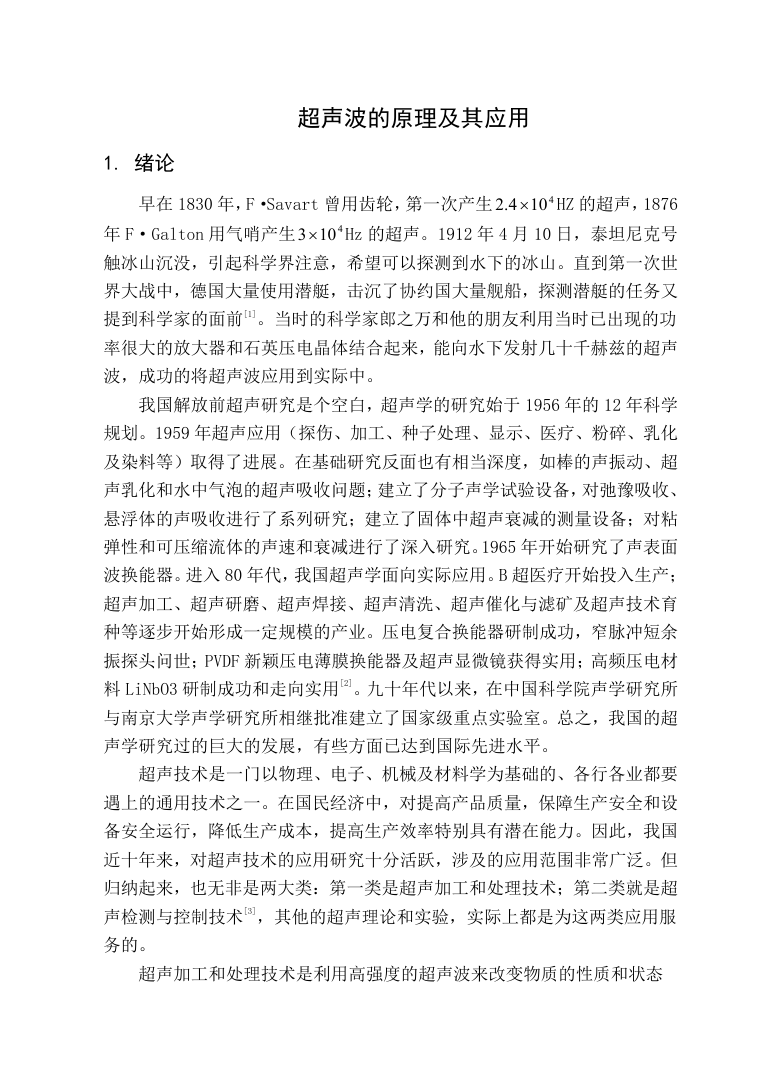

超声波的原理及其应用 1. 绪论早在 1830 年，F·Savart 曾用齿轮，第一次产生 4.2  410 HZ 的超声，1876 年 F·Galton 用气哨产生 3 410 Hz 的超声。1912 年 4 月 10 日，泰坦尼克号触冰山沉没，引起科学界注意，希望可以探测到水下的冰山。直到第一次世界大战中，德国大量使用潜艇，击沉了协约国大量舰船，探测潜艇的任务又提到科学家的面前[1]。当时的科学家郎之万和他的朋友利用当时已出现的功率很大的放大器和石英压电晶体结合起来，能向水下发射几十千赫兹的超声波，成功的将超声波应用到实际中。我国解放前超声研究是个空白，超声学的研究始于 1956 年的 12 年科学规划。1959 年超声应用（探伤、加工、种子处理、显示、医疗、粉碎、乳化及染料等）取得了进展。在基础研究反面也有相当深度，如棒的声振动、超声乳化和水中气泡的超声吸收问题；建立了分子声学试验设备，对弛豫吸收、悬浮体的声吸收进行了系列研究；建立了固体中超声衰减的测量设备；对粘弹性和可压缩流体的声速和衰减进行了深入研究。1965 年开始研究了声表面波换能器。进入 80 年代，我国超声学面向实际应用。B 超医疗开始投入生产；超声加工、超声研磨、超声焊接、超声清洗、超声催化与滤矿及超声技术育种等逐步开始形成一定规模的产业。压电复合换能器研制成功，窄脉冲短余振探头问世；PVDF 新颖压电薄膜换能器及超声显微镜获得实用；高频压电材料 LiNbO3 研制成功和走向实用[2]。九十年代以来，在中国科学院声学研究所与南京大学声学研究所相继批准建立了国家级重点实验室。总之，我国的超声学研究过的巨大的发展，有些方面已达到国际先进水平。超声技术是一门以物理、电子、机械及材料学为基础的、各行各业都要遇上的通用技术之一。在国民经济中，对提高产品质量，保障生产安全和设备安全运行，降低生产成本，提高生产效率特别具有潜在能力。因此，我国近十年来，对超声技术的应用研究十分活跃，涉及的应用范围非常广泛。但归纳起来，也无非是两大类：第一类是超声加工和处理技术；第二类就是超声检测与控制技术[3]，其他的超声理论和实验，实际上都是为这两类应用服务的。超声加工和处理技术是利用高强度的超声波来改变物质的性质和状态

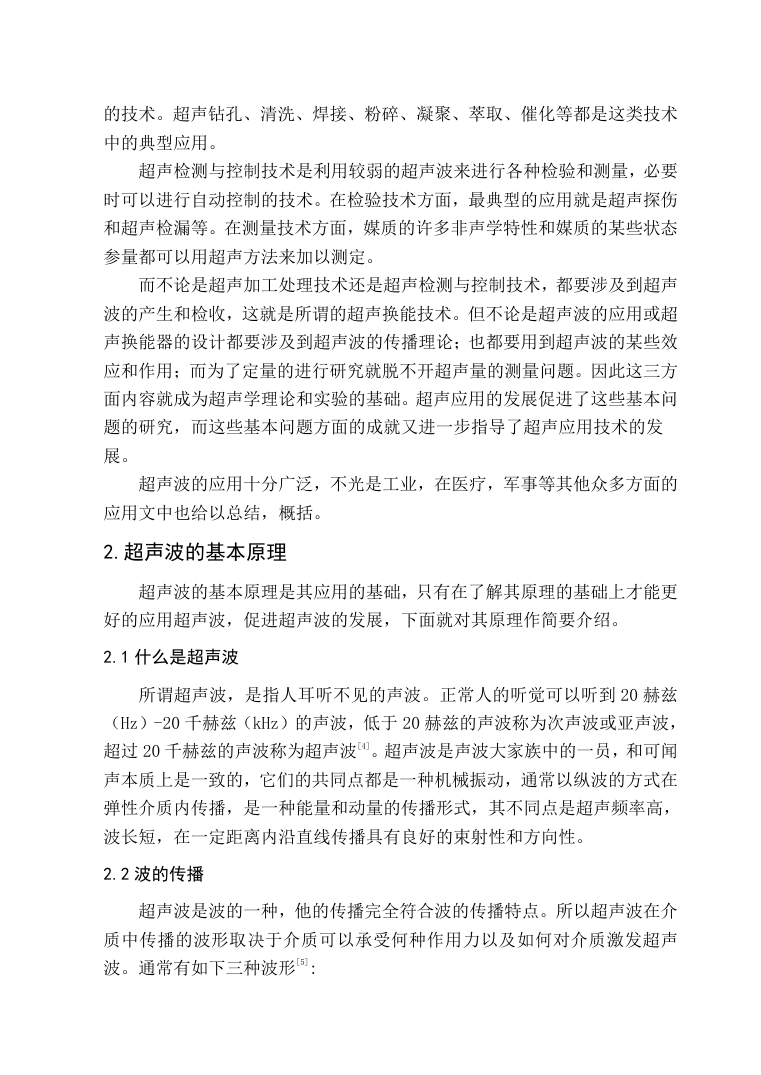

的技术。超声钻孔、清洗、焊接、粉碎、凝聚、萃取、催化等都是这类技术中的典型应用。超声检测与控制技术是利用较弱的超声波来进行各种检验和测量，必要时可以进行自动控制的技术。在检验技术方面，最典型的应用就是超声探伤和超声检漏等。在测量技术方面，媒质的许多非声学特性和媒质的某些状态参量都可以用超声方法来加以测定。而不论是超声加工处理技术还是超声检测与控制技术，都要涉及到超声波的产生和检收，这就是所谓的超声换能技术。但不论是超声波的应用或超声换能器的设计都要涉及到超声波的传播理论；也都要用到超声波的某些效应和作用；而为了定量的进行研究就脱不开超声量的测量问题。因此这三方面内容就成为超声学理论和实验的基础。超声应用的发展促进了这些基本问题的研究，而这些基本问题方面的成就又进一步指导了超声应用技术的发展。超声波的应用十分广泛，不光是工业，在医疗，军事等其他众多方面的应用文中也给以总结，概括。 2.超声波的基本原理超声波的基本原理是其应用的基础，只有在了解其原理的基础上才能更好的应用超声波，促进超声波的发展，下面就对其原理作简要介绍。 2.1 什么是超声波所谓超声波，是指人耳听不见的声波。正常人的听觉可以听到 20 赫兹（Hz）-20 千赫兹（kHz）的声波，低于 20 赫兹的声波称为次声波或亚声波，超过 20 千赫兹的声波称为超声波[4]。超声波是声波大家族中的一员，和可闻声本质上是一致的，它们的共同点都是一种机械振动，通常以纵波的方式在弹性介质内传播，是一种能量和动量的传播形式，其不同点是超声频率高，波长短，在一定距离内沿直线传播具有良好的束射性和方向性。 2.2 波的传播超声波是波的一种，他的传播完全符合波的传播特点。所以超声波在介质中传播的波形取决于介质可以承受何种作用力以及如何对介质激发超声波。通常有如下三种波形[5]:

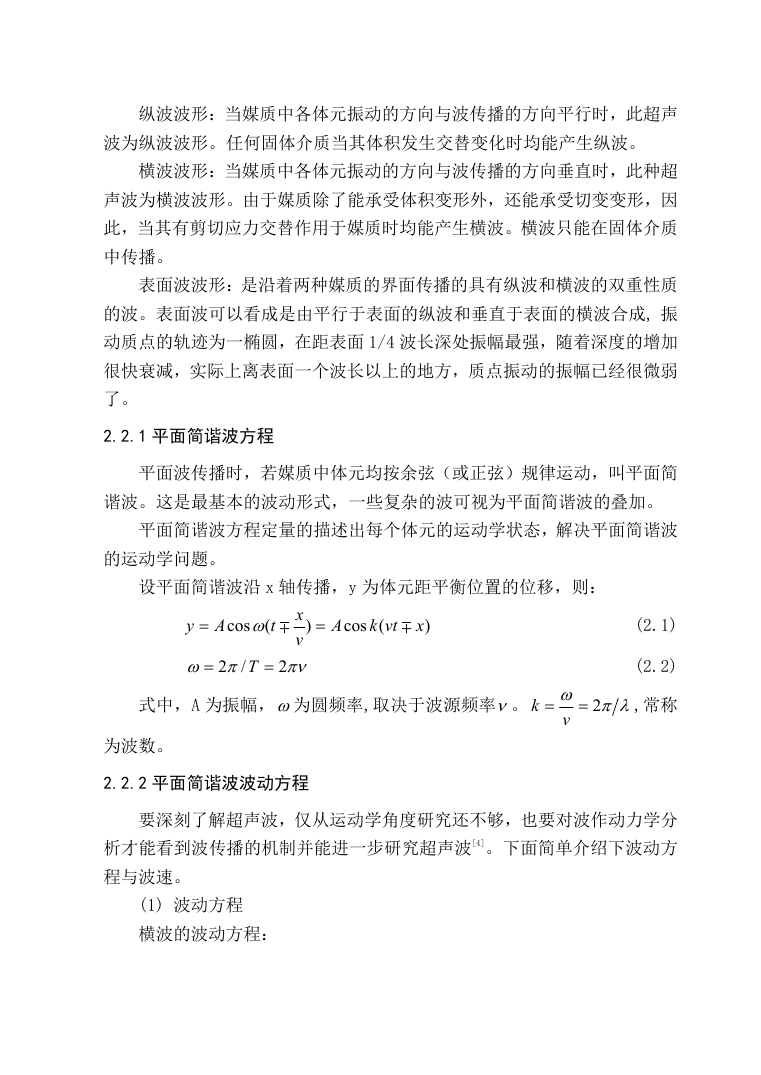

纵波波形：当媒质中各体元振动的方向与波传播的方向平行时，此超声波为纵波波形。任何固体介质当其体积发生交替变化时均能产生纵波。横波波形：当媒质中各体元振动的方向与波传播的方向垂直时，此种超声波为横波波形。由于媒质除了能承受体积变形外，还能承受切变变形，因此，当其有剪切应力交替作用于媒质时均能产生横波。横波只能在固体介质中传播。表面波波形：是沿着两种媒质的界面传播的具有纵波和横波的双重性质的波。表面波可以看成是由平行于表面的纵波和垂直于表面的横波合成, 振动质点的轨迹为一椭圆，在距表面 1/4 波长深处振幅最强，随着深度的增加很快衰减，实际上离表面一个波长以上的地方，质点振动的振幅已经很微弱了。 2.2.1 平面简谐波方程平面波传播时，若媒质中体元均按余弦（或正弦）规律运动，叫平面简谐波。这是最基本的波动形式，一些复杂的波可视为平面简谐波的叠加。平面简谐波方程定量的描述出每个体元的运动学状态，解决平面简谐波的运动学问题。设平面简谐波沿 x 轴传播，y 为体元距平衡位置的位移，则： Ay  cos ( t  /2   T  )  x v 2   A cos ( vtk  x ) (2.1) (2.2) 式中，A 为振幅，为圆频率,取决于波源频率。 k  为波数。 2.2.2 平面简谐波波动方程  2 v  ,常称要深刻了解超声波，仅从运动学角度研究还不够，也要对波作动力学分析才能看到波传播的机制并能进一步研究超声波[4]。下面简单介绍下波动方程与波速。 (1) 波动方程横波的波动方程：

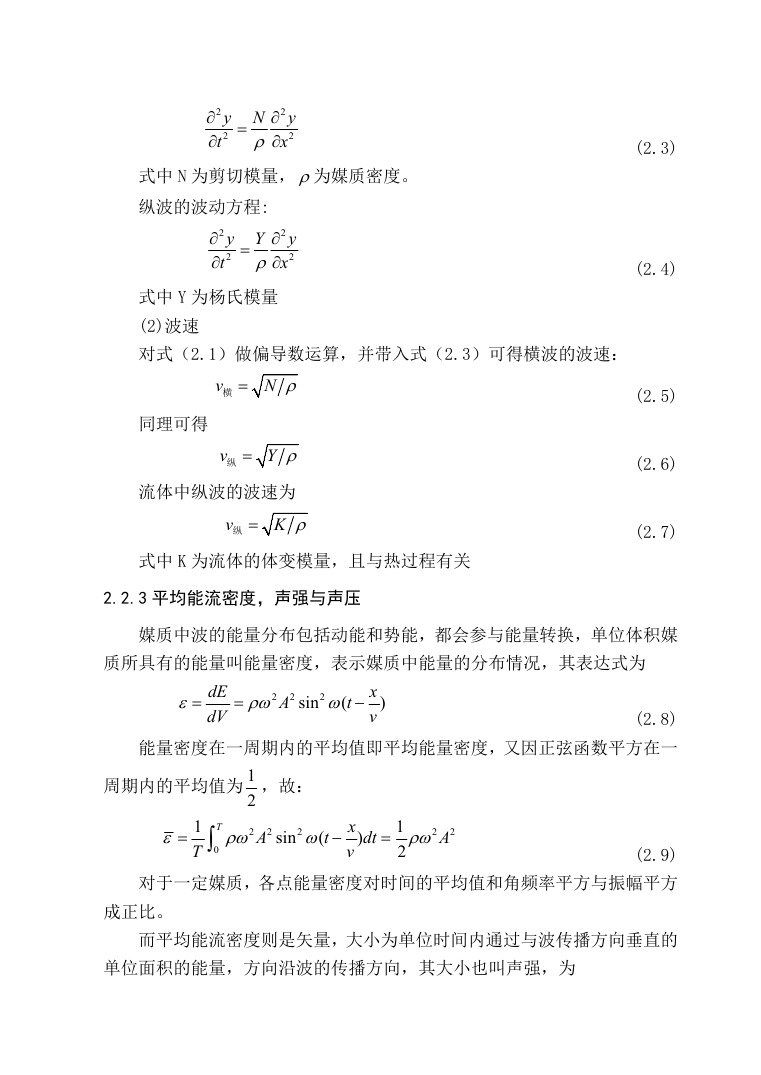

2  t  2 y N 2   x  y 2 式中 N 为剪切模量，为媒质密度。纵波的波动方程: Y  x   t  y 2  2 2 y 2 式中 Y 为杨氏模量 (2)波速对式（2.1）做偏导数运算，并带入式（2.3）可得横波的波速：同理可得 v 横 N  v 纵 Y  流体中纵波的波速为 v 纵 K  (2.3) (2.4) (2.5) (2.6) (2.7) 式中 K 为流体的体变模量，且与热过程有关 2.2.3 平均能流密度，声强与声压媒质中波的能量分布包括动能和势能，都会参与能量转换，单位体积媒质所具有的能量叫能量密度，表示媒质中能量的分布情况，其表达式为   dE dV  2  2 A 2 sin ( t   x v ) (2.8) 能量密度在一周期内的平均值即平均能量密度，又因正弦函数平方在一周期内的平均值为 1 2 ，故：   1 T T  0 2  2 A 2 sin ( t   x v ) dt  1 2 2  2 A (2.9) 对于一定媒质，各点能量密度对时间的平均值和角频率平方与振幅平方成正比。而平均能流密度则是矢量，大小为单位时间内通过与波传播方向垂直的单位面积的能量，方向沿波的传播方向，其大小也叫声强，为

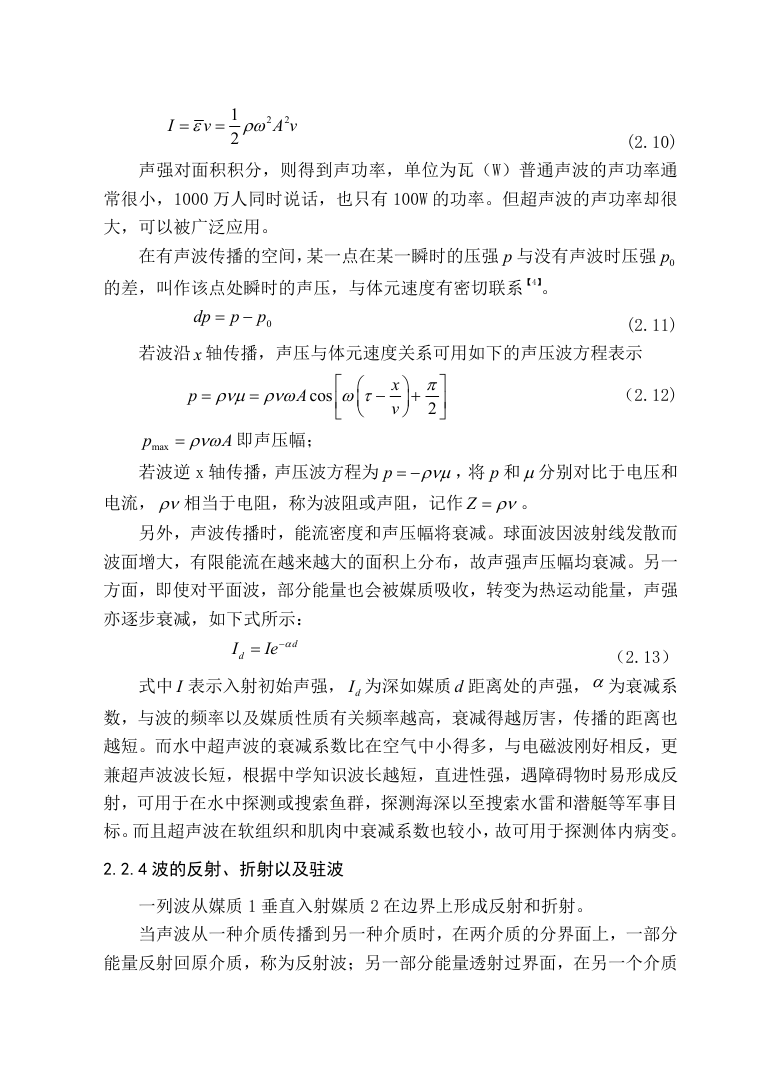

I  v   1 2 2  2 A v (2.10) 声强对面积积分，则得到声功率，单位为瓦（W）普通声波的声功率通常很小，1000 万人同时说话，也只有 100W 的功率。但超声波的声功率却很大，可以被广泛应用。在有声波传播的空间，某一点在某一瞬时的压强 p 与没有声波时压强 0p 的差，叫作该点处瞬时的声压，与体元速度有密切联系【4】。 dp   p p 0 (2.11) 若波沿 x 轴传播，声压与体元速度关系可用如下的声压波方程表示 p  A    cos          x v        2  （2.12) A maxp 若波逆 x 轴传播，声压波方程为 p   ，将 p 和分别对比于电压和即声压幅；电流，相当于电阻，称为波阻或声阻，记作 Z  。另外，声波传播时，能流密度和声压幅将衰减。球面波因波射线发散而波面增大，有限能流在越来越大的面积上分布，故声强声压幅均衰减。另一方面，即使对平面波，部分能量也会被媒质吸收，转变为热运动能量，声强亦逐步衰减，如下式所示： dI d Ie  （2.13）式中 I 表示入射初始声强， dI 为深如媒质 d 距离处的声强，为衰减系数，与波的频率以及媒质性质有关频率越高，衰减得越厉害，传播的距离也越短。而水中超声波的衰减系数比在空气中小得多，与电磁波刚好相反，更兼超声波波长短，根据中学知识波长越短，直进性强，遇障碍物时易形成反射，可用于在水中探测或搜索鱼群，探测海深以至搜索水雷和潜艇等军事目标。而且超声波在软组织和肌肉中衰减系数也较小，故可用于探测体内病变。 2.2.4 波的反射、折射以及驻波一列波从媒质 1 垂直入射媒质 2 在边界上形成反射和折射。当声波从一种介质传播到另一种介质时，在两介质的分界面上，一部分能量反射回原介质，称为反射波；另一部分能量透射过界面，在另一个介质

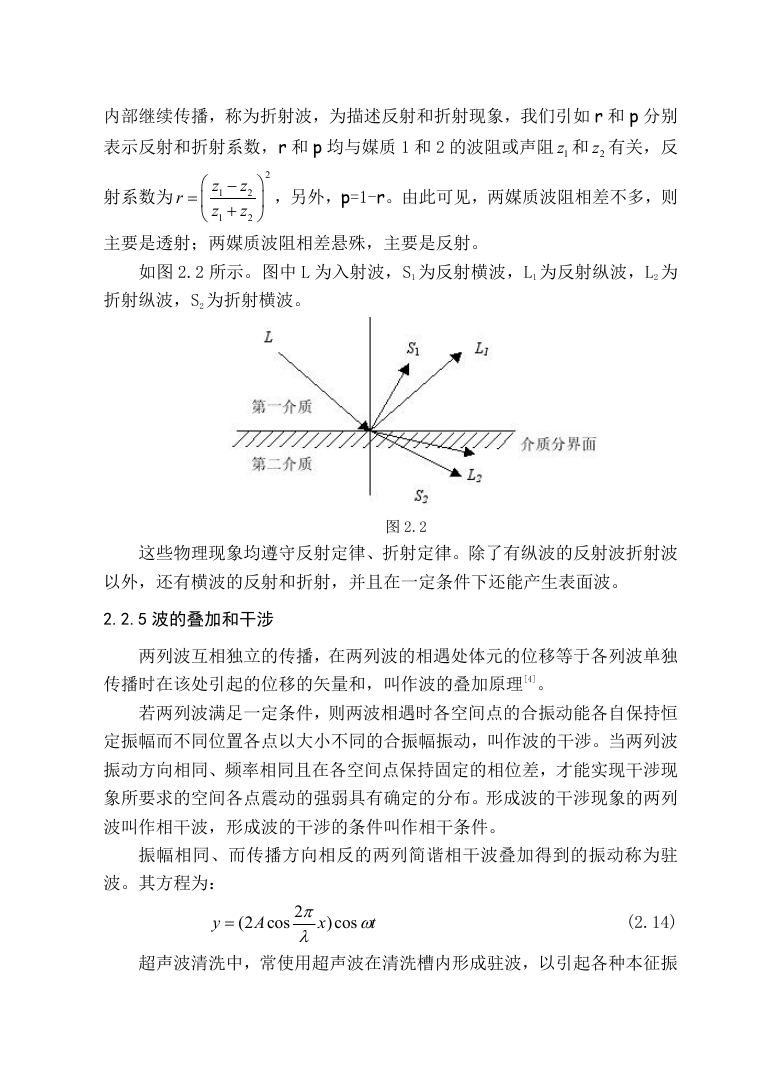

内部继续传播，称为折射波，为描述反射和折射现象，我们引如 r 和 p 分别表示反射和折射系数，r 和 p 均与媒质 1 和 2 的波阻或声阻 1z 和 2z 有关，反射系数为 2 r     z 1 z 1   z z 2 2    ，另外，p=1-r。由此可见，两媒质波阻相差不多，则主要是透射；两媒质波阻相差悬殊，主要是反射。如图 2.2 所示。图中 L 为入射波，S1 为反射横波，L1 为反射纵波，L2 为折射纵波，S2 为折射横波。这些物理现象均遵守反射定律、折射定律。除了有纵波的反射波折射波以外，还有横波的反射和折射，并且在一定条件下还能产生表面波。图 2.2 2.2.5 波的叠加和干涉两列波互相独立的传播，在两列波的相遇处体元的位移等于各列波单独传播时在该处引起的位移的矢量和，叫作波的叠加原理[4]。若两列波满足一定条件，则两波相遇时各空间点的合振动能各自保持恒定振幅而不同位置各点以大小不同的合振幅振动，叫作波的干涉。当两列波振动方向相同、频率相同且在各空间点保持固定的相位差，才能实现干涉现象所要求的空间各点震动的强弱具有确定的分布。形成波的干涉现象的两列波叫作相干波，形成波的干涉的条件叫作相干条件。振幅相同、而传播方向相反的两列简谐相干波叠加得到的振动称为驻波。其方程为： y  (2 cos A 2   x )cos t  (2.14) 超声波清洗中，常使用超声波在清洗槽内形成驻波，以引起各种本征振

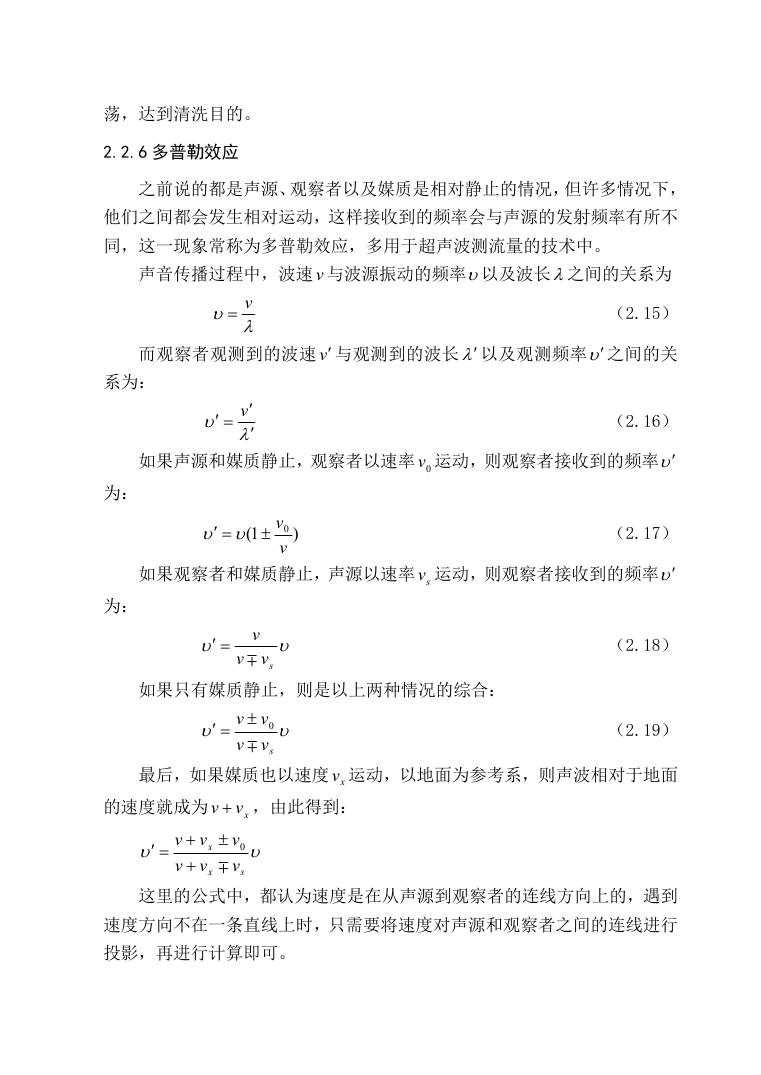

荡，达到清洗目的。 2.2.6 多普勒效应之前说的都是声源、观察者以及媒质是相对静止的情况，但许多情况下，他们之间都会发生相对运动，这样接收到的频率会与声源的发射频率有所不同，这一现象常称为多普勒效应，多用于超声波测流量的技术中。声音传播过程中，波速 v 与波源振动的频率以及波长之间的关系为  v  （2.15）而观察者观测到的波速 v 与观测到的波长 以及观测频率 之间的关系为：    v   （2.16）为：为：如果声源和媒质静止，观察者以速率 0v 运动，则观察者接收到的频率   1( v 0 v ) （2.17）如果观察者和媒质静止，声源以速率 sv 运动，则观察者接收到的频率   v  sv v  如果只有媒质静止，则是以上两种情况的综合：   v v v 0 sv   （2.18）（2.19）最后，如果媒质也以速度 xv 运动，以地面为参考系，则声波相对于地面的速度就成为 v  ，由此得到：   xv v v  x x   v v   v v 0 s 这里的公式中，都认为速度是在从声源到观察者的连线方向上的，遇到速度方向不在一条直线上时，只需要将速度对声源和观察者之间的连线进行投影，再进行计算即可。
