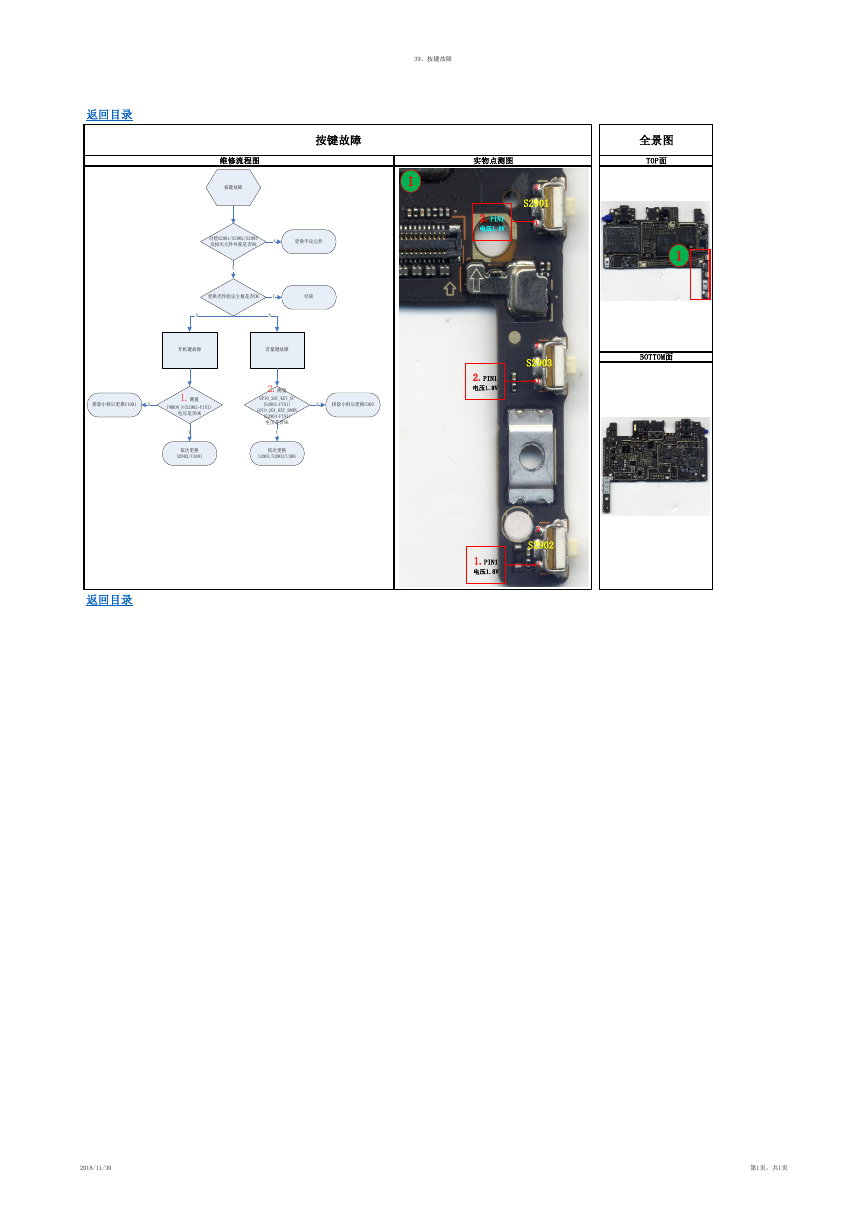

39、按键故障 返回目录 维修流程图 按键故障 按键故障 1 目检S2901/S2902/S2903 及相关元件外观是否OK N 更换不良元件 Y 更换壳件验证主板是否OK Y 结束 N N 排除小料后更换U1001 N 开机键故障 音量键故障 1.测量 PWRON_N(S2902-PIN1) 电压是否OK Y 依次更换 S2902/U1001 2.测量 GPIO_201_KEY_UP (S2901-PIN1) GPIO_201_KEY_DOWN (S2903-PIN1) 电压是否OK Y 依次更换 S2901/S2903/U300 N 排除小料后更换U300 返回目录 全景图 TOP面 1 BOTTOM面 实物点测图 2 S2901 1 2.PIN1 电压1.8V 2 S2903 1 2.PIN1 电压1.8V 2 S2902 1 1.PIN1 电压1.8V 2018/11/30 第1页，共1页
