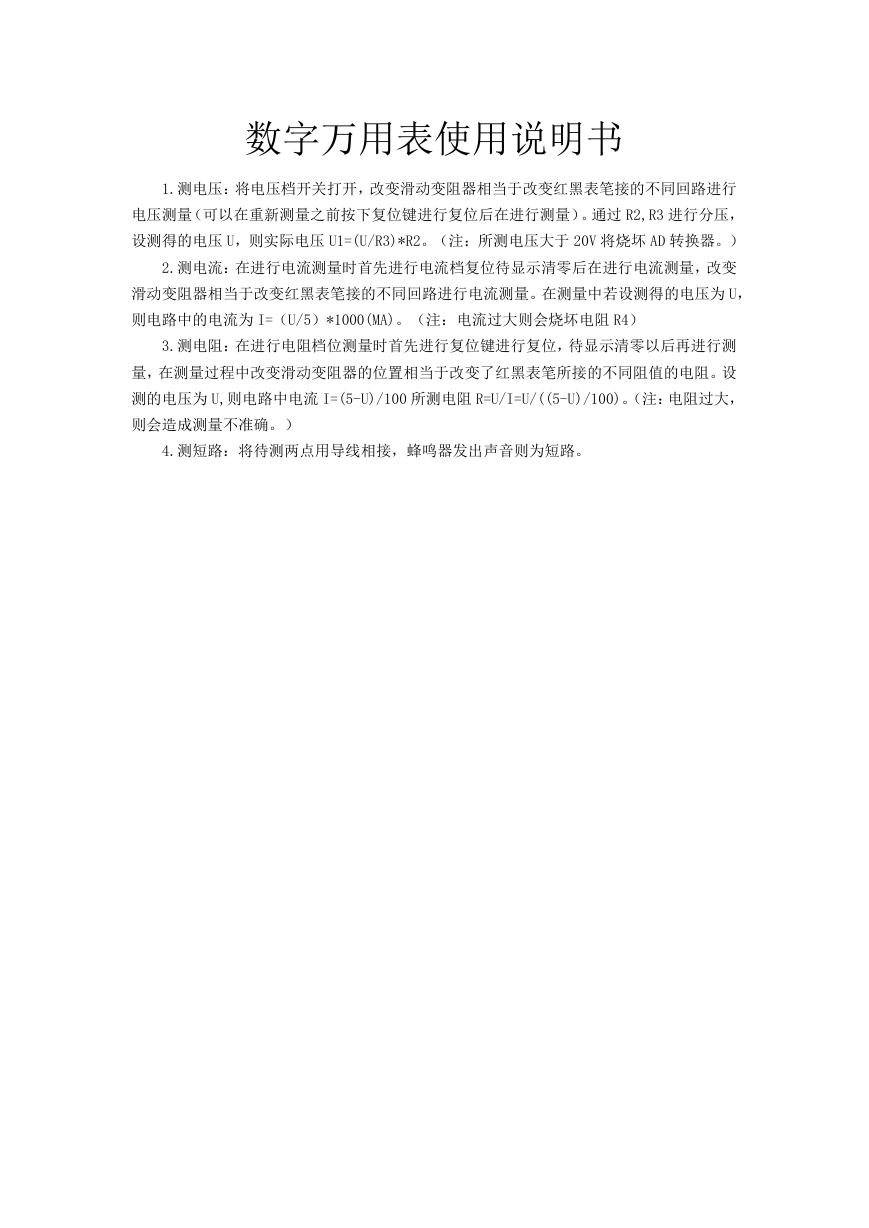

数字万用表使用说明书 1.测电压：将电压档开关打开，改变滑动变阻器相当于改变红黑表笔接的不同回路进行 电压测量（可以在重新测量之前按下复位键进行复位后在进行测量）。通过 R2,R3 进行分压， 设测得的电压 U，则实际电压 U1=(U/R3)*R2。（注：所测电压大于 20V 将烧坏 AD 转换器。） 2.测电流：在进行电流测量时首先进行电流档复位待显示清零后在进行电流测量，改变 滑动变阻器相当于改变红黑表笔接的不同回路进行电流测量。在测量中若设测得的电压为 U， 则电路中的电流为 I=（U/5）*1000(MA)。（注：电流过大则会烧坏电阻 R4） 3.测电阻：在进行电阻档位测量时首先进行复位键进行复位，待显示清零以后再进行测 量，在测量过程中改变滑动变阻器的位置相当于改变了红黑表笔所接的不同阻值的电阻。设 测的电压为 U,则电路中电流 I=(5-U)/100 所测电阻 R=U/I=U/((5-U)/100)。（注：电阻过大， 则会造成测量不准确。） 4.测短路：将待测两点用导线相接，蜂鸣器发出声音则为短路。
