2009 年电气工程师供配电专业知识考试真题上午卷一、单项选择题(共 40 题，每题 1 分，每题的备选项中只有 1 个符合题意) 1、易燃物质可能出现的浓度不超过爆炸下限的哪一项数值，可划为非爆炸危险区域？（） A．5％ B．10％ C．20％ D．30％ 2、在爆炸性气体环境 1 区、2 区内，引向电压为 1000V 以下笼型感应电动机支线的长期允许载流量不应小于电动机额定电流的多少倍？（） A．1．1 B．1．25 C．1．4 D．1．5 3、二级负荷的供电系统，宜由两回路线路供电，在负荷供电较小或地区供电条件困难时，规范规定二级负荷可由下列哪一项数值的一回专用架空线路供电？（） A．1kV 及以上 B．3kV 及以上 C．6kV 及以上 D．10kV 及以上 4、民用建筑中初步设计及施工图设计阶段，负荷计算宜采用下列哪种方法？（） A．变值系数法 B．需要系数法 C．利用系数法 D．单位指标法 5、某大型企业几个车间负荷均较大，当供电电压为 35kV，能减少变、配电级数，简化接线且技术经济合理时，配电电压宜采用下列哪个电压等级？（） A．380／220V B．6kV C．10Kv D．35kV 6、35kV 变电站主接线一般有分段单母线、单母线、外桥、内桥、线路变压器组几种形式，下列哪种情况宜采用外桥接线？（） A．变电站有两回电源线和两台变压器，供电线路较短或需经常切换变压器 1

B．变电站有两回电源线和两台变压器，供电线路较长或不需经常切换变压 C．变电站有两回电源线和两台变压器，且 35kV 配电装置有一至二回路转送负荷线路 D．变电站有一回电源线和一台变压器 7、在 TN 及 TT 系统接地形式的低压电网中，当选用 Y，ynO 接线组别的三相变压器时，其中任何一相的电流在满载时不得超过额定电流值，而由单相不平衡负载引起的中性点电流不得超过低压绕组额定电流的多少？（） A．30％ B．25％ C．20％ D．15％ 8、供配电系统设计中，在正常情况下，电动机端子处电压偏差允许值(以额定电压百分数表示)哪一项符合规定？（） A．+10％，-10％ B．+10％，-5％ C．+5％，-5％ D．+5％，-10％ 9、35-110kV 变电站设计中，有关并联电容器装置的电器和导体的长期允许电流，下列哪一项要求是正确的？（） A．不应小于电容器组额定电流的 1．05 倍 B．不应小于电容器组额定电流的 1．1 倍 C．不应小于电容器组额定电流的 1．35 倍 D．不应小于电容器组额定电流的 1．5 倍 10、在 110kV 及以下变电所设计中，35kV 配电装置单列布置，当采用 35kV 手车式高压开关柜时，柜后通道不宜小于下列哪一项数值？（） A．0．6m B．0．8m C．1．0m D．1．2m 11、直埋 35kV 及以下电力电缆与事故排油管交叉时，它们之间的小垂直净距为下列哪一项数值？（） A．0．25m B．0．3m C．0．5m D．0．7m 2

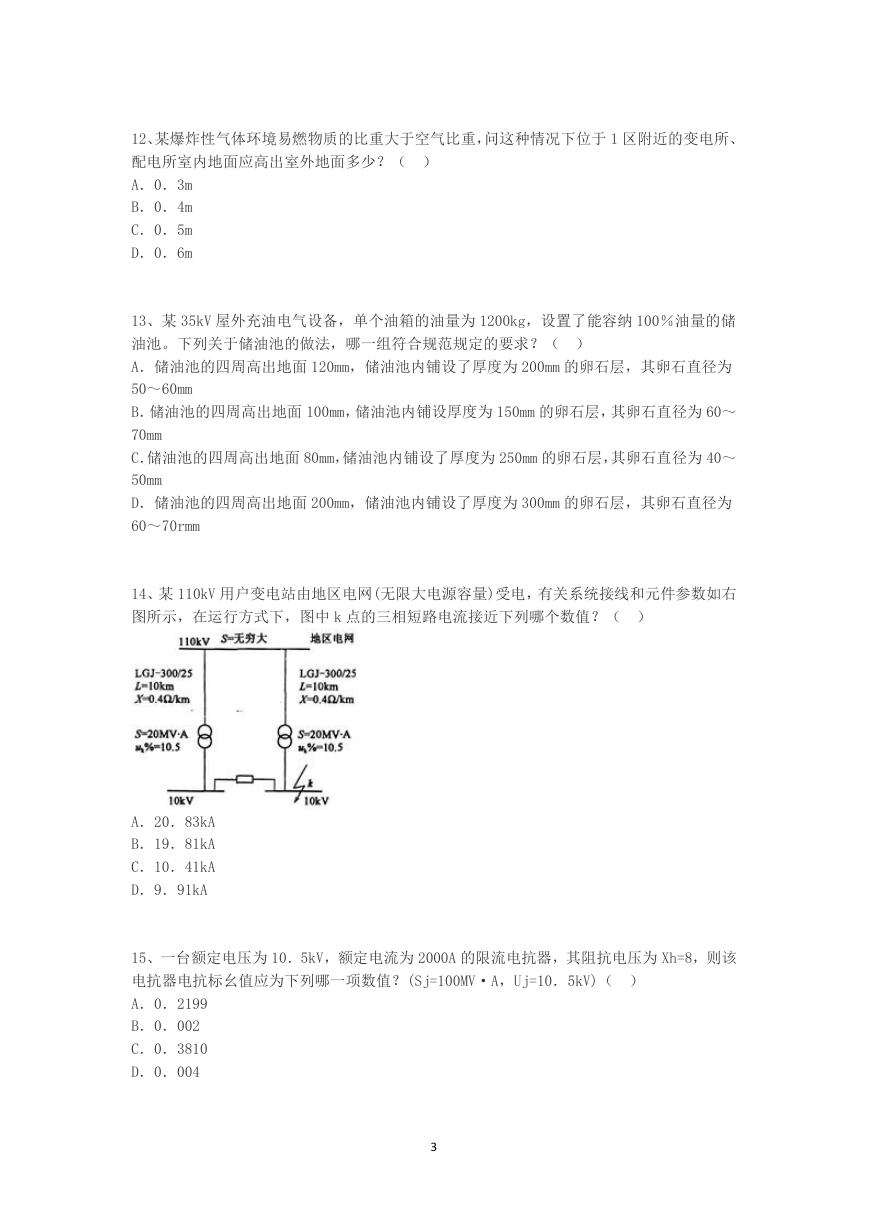

12、某爆炸性气体环境易燃物质的比重大于空气比重，问这种情况下位于 1 区附近的变电所、配电所室内地面应高出室外地面多少？（） A．0．3m B．0．4m C．0．5m D．0．6m 13、某 35kV 屋外充油电气设备，单个油箱的油量为 1200kg，设置了能容纳 100％油量的储油池。下列关于储油池的做法，哪一组符合规范规定的要求？（） A．储油池的四周高出地面 120mm，储油池内铺设了厚度为 200mm 的卵石层，其卵石直径为 50～60mm B．储油池的四周高出地面 100mm，储油池内铺设厚度为 150mm 的卵石层，其卵石直径为 60～ 70mm C．储油池的四周高出地面 80mm，储油池内铺设了厚度为 250mm 的卵石层，其卵石直径为 40～ 50mm D．储油池的四周高出地面 200mm，储油池内铺设了厚度为 300mm 的卵石层，其卵石直径为 60～70rmm 14、某 110kV 用户变电站由地区电网(无限大电源容量)受电，有关系统接线和元件参数如右图所示，在运行方式下，图中 k 点的三相短路电流接近下列哪个数值？（） A．20．83kA B．19．81kA C．10．41kA D．9．91kA 15、一台额定电压为 10．5kV，额定电流为 2000A 的限流电抗器，其阻抗电压为 Xh=8，则该电抗器电抗标幺值应为下列哪一项数值？(Sj=100MV·A，Uj=10．5kV)（） A．0．2199 B．0．002 C．0．3810 D．0．004 3

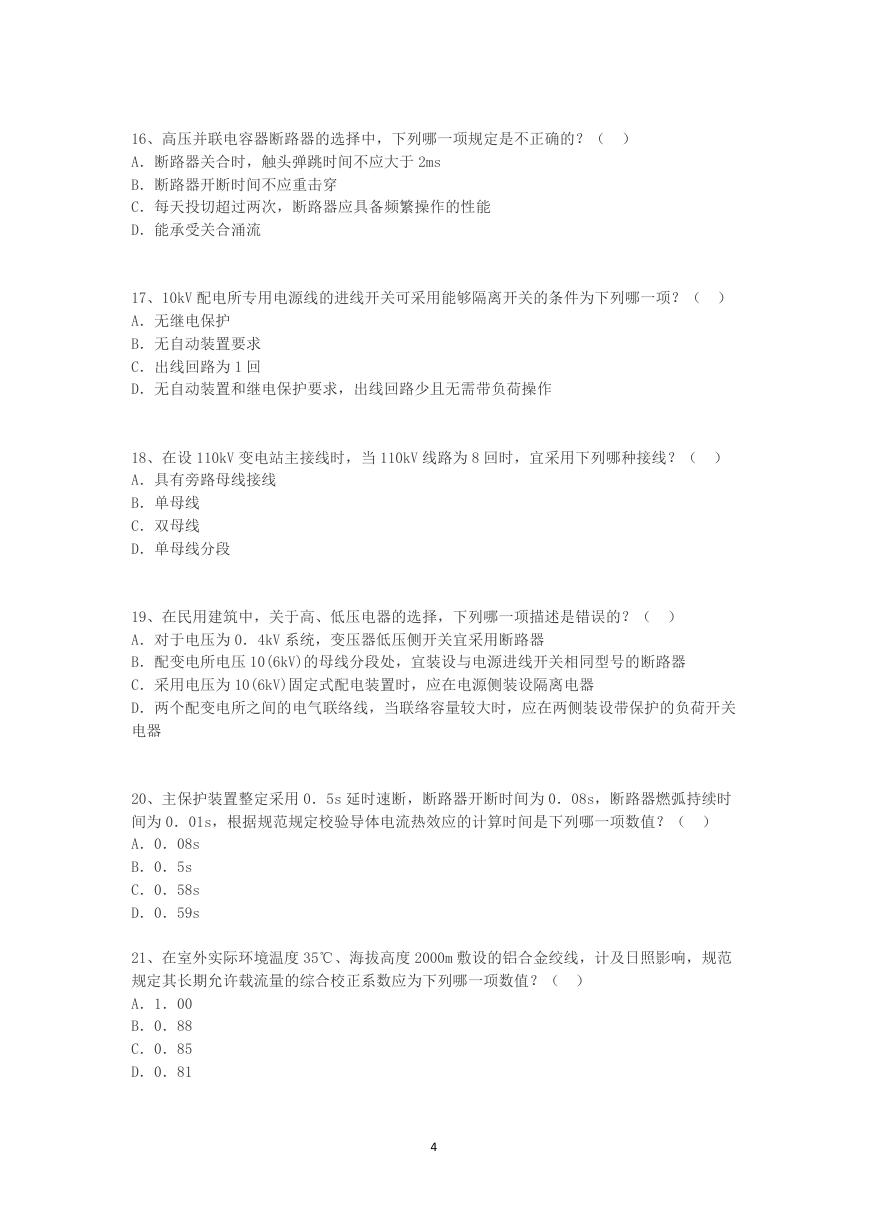

16、高压并联电容器断路器的选择中，下列哪一项规定是不正确的？（） A．断路器关合时，触头弹跳时间不应大于 2ms B．断路器开断时间不应重击穿 C．每天投切超过两次，断路器应具备频繁操作的性能 D．能承受关合涌流 17、10kV 配电所专用电源线的进线开关可采用能够隔离开关的条件为下列哪一项？（） A．无继电保护 B．无自动装置要求 C．出线回路为 1 回 D．无自动装置和继电保护要求，出线回路少且无需带负荷操作 18、在设 110kV 变电站主接线时，当 110kV 线路为 8 回时，宜采用下列哪种接线？（） A．具有旁路母线接线 B．单母线 C．双母线 D．单母线分段 19、在民用建筑中，关于高、低压电器的选择，下列哪一项描述是错误的？（） A．对于电压为 0．4kV 系统，变压器低压侧开关宜采用断路器 B．配变电所电压 10(6kV)的母线分段处，宜装设与电源进线开关相同型号的断路器 C．采用电压为 10(6kV)固定式配电装置时，应在电源侧装设隔离电器 D．两个配变电所之间的电气联络线，当联络容量较大时，应在两侧装设带保护的负荷开关电器 20、主保护装置整定采用 0．5s 延时速断，断路器开断时间为 0．08s，断路器燃弧持续时间为 0．01s，根据规范规定校验导体电流热效应的计算时间是下列哪一项数值？（） A．0．08s B．0．5s C．0．58s D．0．59s 21、在室外实际环境温度 35℃、海拔高度 2000m 敷设的铝合金绞线，计及日照影响，规范规定其长期允许载流量的综合校正系数应为下列哪一项数值？（） A．1．00 B．0．88 C．0．85 D．0．81 4

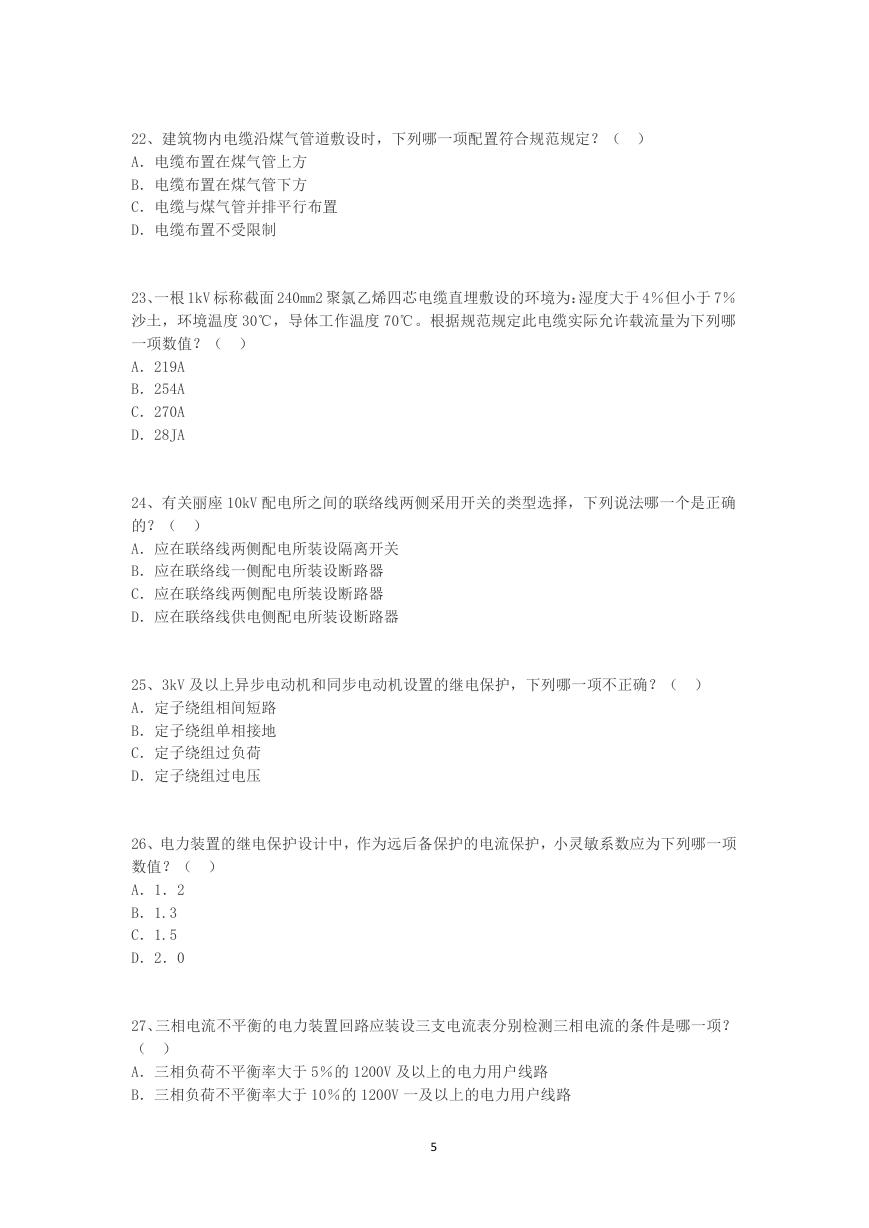

22、建筑物内电缆沿煤气管道敷设时，下列哪一项配置符合规范规定？（） A．电缆布置在煤气管上方 B．电缆布置在煤气管下方 C．电缆与煤气管并排平行布置 D．电缆布置不受限制 23、一根 1kV 标称截面 240mm2 聚氯乙烯四芯电缆直埋敷设的环境为：湿度大于 4％但小于 7％沙土，环境温度 30℃，导体工作温度 70℃。根据规范规定此电缆实际允许载流量为下列哪一项数值？（） A．219A B．254A C．270A D．28JA 24、有关丽座 10kV 配电所之间的联络线两侧采用开关的类型选择，下列说法哪一个是正确的？（） A．应在联络线两侧配电所装设隔离开关 B．应在联络线一侧配电所装设断路器 C．应在联络线两侧配电所装设断路器 D．应在联络线供电侧配电所装设断路器 25、3kV 及以上异步电动机和同步电动机设置的继电保护，下列哪一项不正确？（） A．定子绕组相间短路 B．定子绕组单相接地 C．定子绕组过负荷 D．定子绕组过电压 26、电力装置的继电保护设计中，作为远后备保护的电流保护，小灵敏系数应为下列哪一项数值？（） A．1．2 B．1.3 C．1.5 D．2．0 27、三相电流不平衡的电力装置回路应装设三支电流表分别检测三相电流的条件是哪一项？（） A．三相负荷不平衡率大于 5％的 1200V 及以上的电力用户线路 B．三相负荷不平衡率大于 10％的 1200V 一及以上的电力用户线路 5

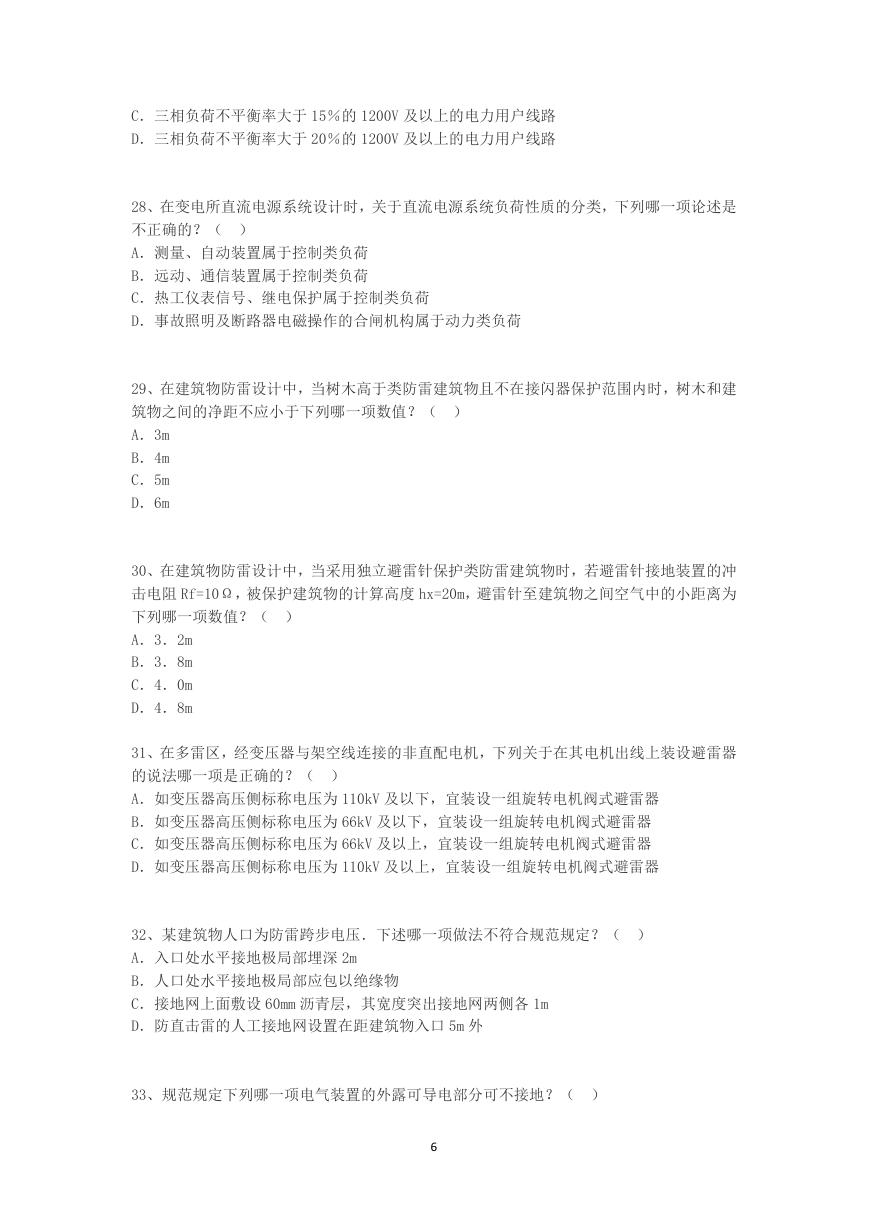

C．三相负荷不平衡率大于 15％的 1200V 及以上的电力用户线路 D．三相负荷不平衡率大于 20％的 1200V 及以上的电力用户线路 28、在变电所直流电源系统设计时，关于直流电源系统负荷性质的分类，下列哪一项论述是不正确的？（） A．测量、自动装置属于控制类负荷 B．远动、通信装置属于控制类负荷 C．热工仪表信号、继电保护属于控制类负荷 D．事故照明及断路器电磁操作的合闸机构属于动力类负荷 29、在建筑物防雷设计中，当树木高于类防雷建筑物且不在接闪器保护范围内时，树木和建筑物之间的净距不应小于下列哪一项数值？（） A．3m B．4m C．5m D．6m 30、在建筑物防雷设计中，当采用独立避雷针保护类防雷建筑物时，若避雷针接地装置的冲击电阻 Rf=10Ω，被保护建筑物的计算高度 hx=20m，避雷针至建筑物之间空气中的小距离为下列哪一项数值？（） A．3．2m B．3．8m C．4．0m D．4．8m 31、在多雷区，经变压器与架空线连接的非直配电机，下列关于在其电机出线上装设避雷器的说法哪一项是正确的？（） A．如变压器高压侧标称电压为 110kV 及以下，宜装设一组旋转电机阀式避雷器 B．如变压器高压侧标称电压为 66kV 及以下，宜装设一组旋转电机阀式避雷器 C．如变压器高压侧标称电压为 66kV 及以上，宜装设一组旋转电机阀式避雷器 D．如变压器高压侧标称电压为 110kV 及以上，宜装设一组旋转电机阀式避雷器 32、某建筑物人口为防雷跨步电压．下述哪一项做法不符合规范规定？（） A．入口处水平接地极局部埋深 2m B．人口处水平接地极局部应包以绝缘物 C．接地网上面敷设 60mm 沥青层，其宽度突出接地网两侧各 1m D．防直击雷的人工接地网设置在距建筑物入口 5m 外 33、规范规定下列哪一项电气装置的外露可导电部分可不接地？（） 6

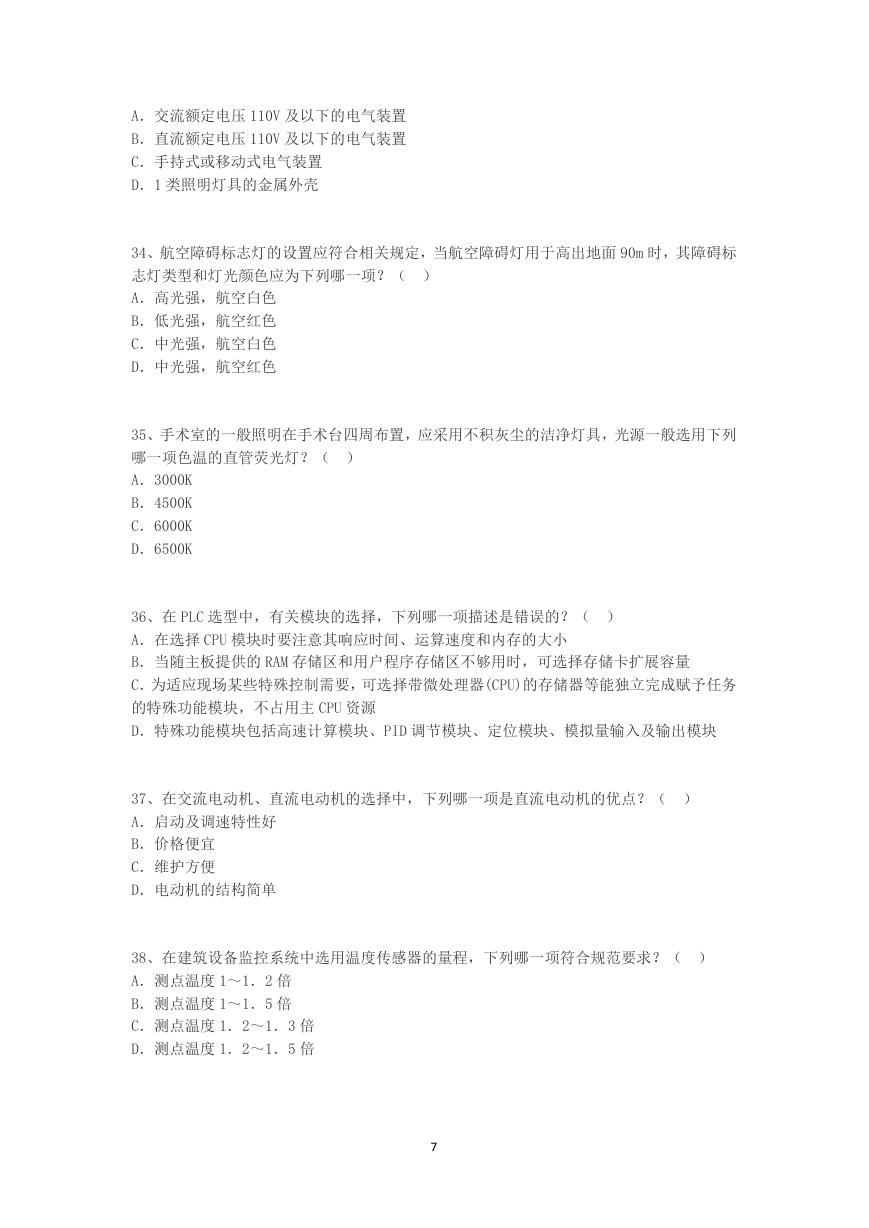

A．交流额定电压 110V 及以下的电气装置 B．直流额定电压 110V 及以下的电气装置 C．手持式或移动式电气装置 D．1 类照明灯具的金属外壳 34、航空障碍标志灯的设置应符合相关规定，当航空障碍灯用于高出地面 90m 时，其障碍标志灯类型和灯光颜色应为下列哪一项？（） A．高光强，航空白色 B．低光强，航空红色 C．中光强，航空白色 D．中光强，航空红色 35、手术室的一般照明在手术台四周布置，应采用不积灰尘的洁净灯具，光源一般选用下列哪一项色温的直管荧光灯？（） A．3000K B．4500K C．6000K D．6500K 36、在 PLC 选型中，有关模块的选择，下列哪一项描述是错误的？（） A．在选择 CPU 模块时要注意其响应时间、运算速度和内存的大小 B．当随主板提供的 RAM 存储区和用户程序存储区不够用时，可选择存储卡扩展容量 C．为适应现场某些特殊控制需要，可选择带微处理器(CPU)的存储器等能独立完成赋予任务的特殊功能模块，不占用主 CPU 资源 D．特殊功能模块包括高速计算模块、PID 调节模块、定位模块、模拟量输入及输出模块 37、在交流电动机、直流电动机的选择中，下列哪一项是直流电动机的优点？（） A．启动及调速特性好 B．价格便宜 C．维护方便 D．电动机的结构简单 38、在建筑设备监控系统中选用温度传感器的量程，下列哪一项符合规范要求？（） A．测点温度 1～1．2 倍 B．测点温度 1～1．5 倍 C．测点温度 1．2～1．3 倍 D．测点温度 1．2～1．5 倍 7

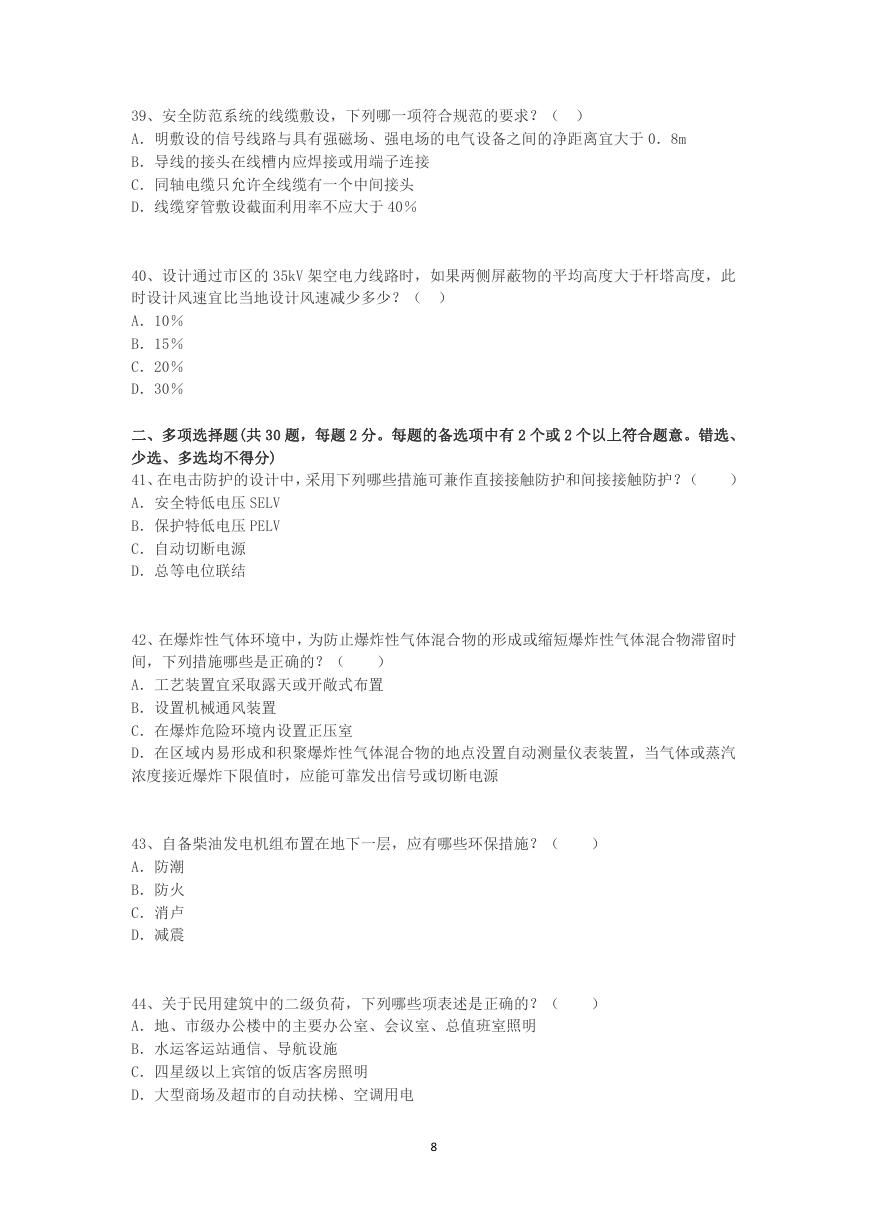

39、安全防范系统的线缆敷设，下列哪一项符合规范的要求？（） A．明敷设的信号线路与具有强磁场、强电场的电气设备之间的净距离宜大于 0．8m B．导线的接头在线槽内应焊接或用端子连接 C．同轴电缆只允许全线缆有一个中间接头 D．线缆穿管敷设截面利用率不应大于 40％ 40、设计通过市区的 35kV 架空电力线路时，如果两侧屏蔽物的平均高度大于杆塔高度，此时设计风速宜比当地设计风速减少多少？（） A．10％ B．15％ C．20％ D．30％二、多项选择题(共 30 题，每题 2 分。每题的备选项中有 2 个或 2 个以上符合题意。错选、少选、多选均不得分) 41、在电击防护的设计中，采用下列哪些措施可兼作直接接触防护和间接接触防护？（ A．安全特低电压 SELV B．保护特低电压 PELV C．自动切断电源 D．总等电位联结）） 42、在爆炸性气体环境中，为防止爆炸性气体混合物的形成或缩短爆炸性气体混合物滞留时间，下列措施哪些是正确的？（ A．工艺装置宜采取露天或开敞式布置 B．设置机械通风装置 C．在爆炸危险环境内设置正压室 D．在区域内易形成和积聚爆炸性气体混合物的地点没置自动测量仪表装置，当气体或蒸汽浓度接近爆炸下限值时，应能可靠发出信号或切断电源 43、自备柴油发电机组布置在地下一层，应有哪些环保措施？（ A．防潮 B．防火 C．消卢 D．减震 44、关于民用建筑中的二级负荷，下列哪些项表述是正确的？（ A．地、市级办公楼中的主要办公室、会议室、总值班室照明 B．水运客运站通信、导航设施 C．四星级以上宾馆的饭店客房照明 D．大型商场及超市的自动扶梯、空调用电）） 8
