ASK Proxima投影机-L1030说明书.pdf-资料库

DLP Projector 使用手册系列投影机

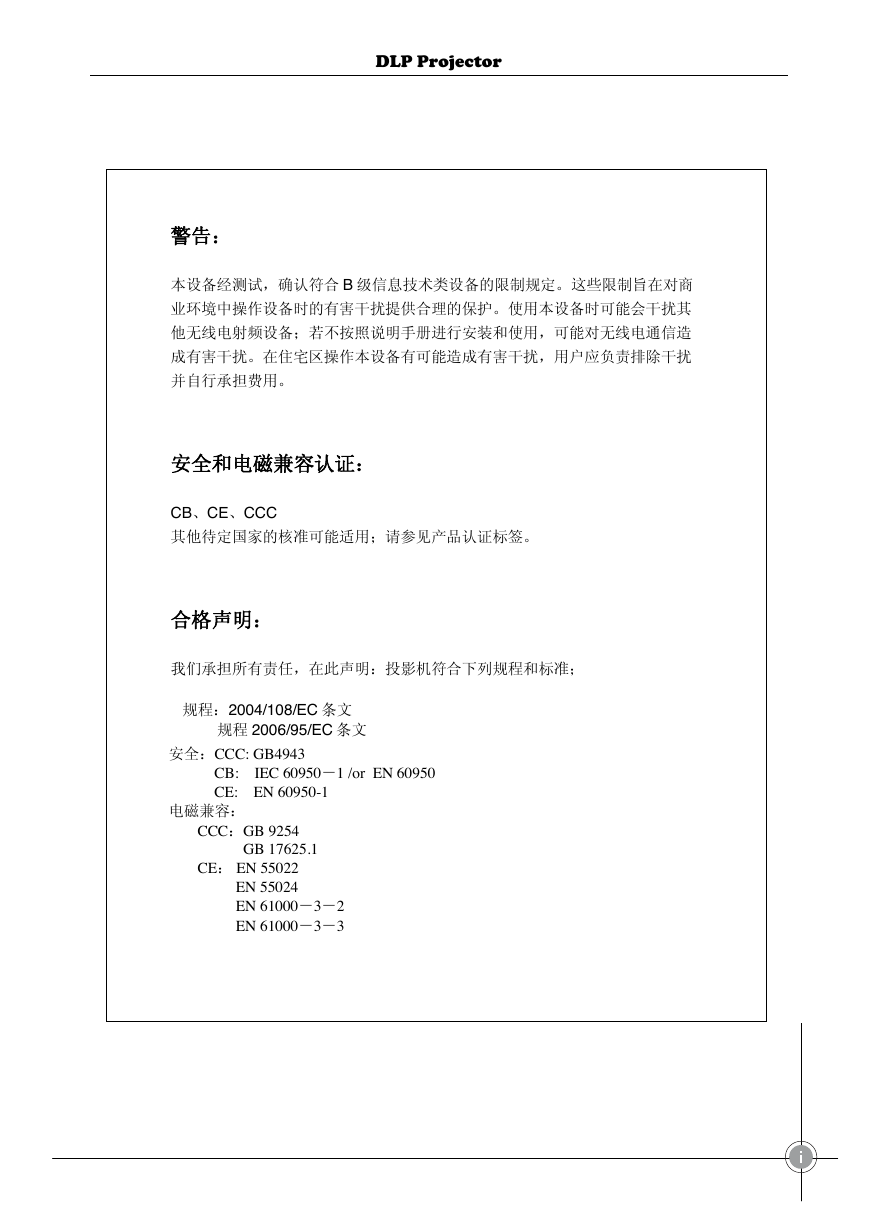

DLP Projector 警告：本设备经测试，确认符合 B 级信息技术类设备的限制规定。这些限制旨在对商业环境中操作设备时的有害干扰提供合理的保护。使用本设备时可能会干扰其他无线电射频设备；若不按照说明手册进行安装和使用，可能对无线电通信造成有害干扰。在住宅区操作本设备有可能造成有害干扰，用户应负责排除干扰并自行承担费用。安全和电磁兼容认证： CB、CE、CCC 其他待定国家的核准可能适用；请参见产品认证标签。合格声明：我们承担所有责任，在此声明：投影机符合下列规程和标准；规程：2004/108/EC 条文规程 2006/95/EC 条文安全：CCC: GB4943 CB: IEC 60950－1 /or EN 60950 CE: EN 60950-1 电磁兼容： CCC：GB 9254 GB 17625.1 CE： EN 55022 EN 55024 EN 61000－3－2 EN 61000－3－3

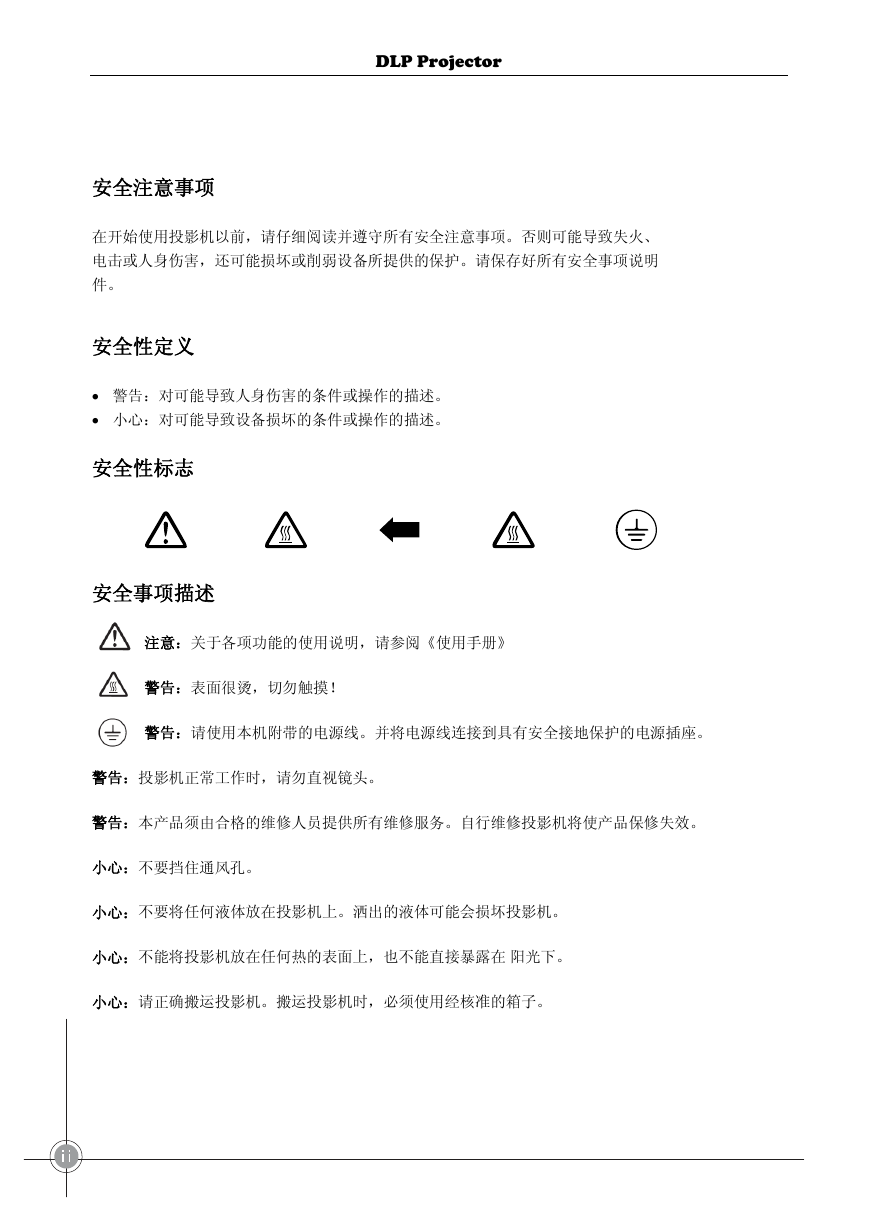

DLP Projector 安全注意事项在开始使用投影机以前，请仔细阅读并遵守所有安全注意事项。否则可能导致失火、电击或人身伤害，还可能损坏或削弱设备所提供的保护。请保存好所有安全事项说明件。安全性定义  警告：对可能导致人身伤害的条件或操作的描述。  小心：对可能导致设备损坏的条件或操作的描述。安全性标志安全事项描述注意：关于各项功能的使用说明，请参阅《使用手册》警告：表面很烫，切勿触摸！警告：请使用本机附带的电源线。并将电源线连接到具有安全接地保护的电源插座。警告：投影机正常工作时，请勿直视镜头。警告：本产品须由合格的维修人员提供所有维修服务。自行维修投影机将使产品保修失效。小心：不要挡住通风孔。小心：不要将任何液体放在投影机上。洒出的液体可能会损坏投影机。小心：不能将投影机放在任何热的表面上，也不能直接暴露在阳光下。小心：请正确搬运投影机。搬运投影机时，必须使用经核准的箱子。

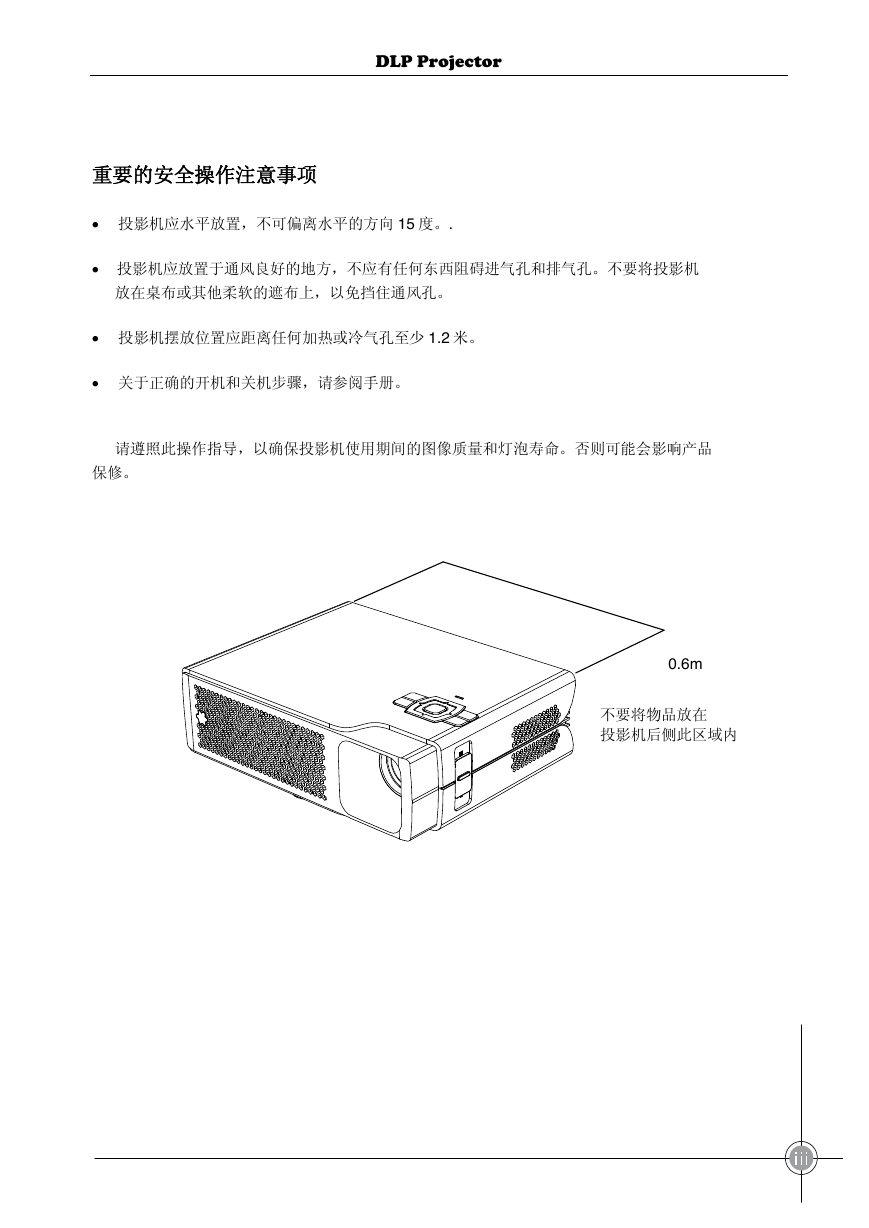

DLP Projector 重要的安全操作注意事项  投影机应水平放置，不可偏离水平的方向 15 度。.  投影机应放置于通风良好的地方，不应有任何东西阻碍进气孔和排气孔。不要将投影机放在桌布或其他柔软的遮布上，以免挡住通风孔。  投影机摆放位置应距离任何加热或冷气孔至少 1.2 米。  关于正确的开机和关机步骤，请参阅手册。请遵照此操作指导，以确保投影机使用期间的图像质量和灯泡寿命。否则可能会影响产品保修。 0.6m 不要将物品放在投影机后侧此区域内

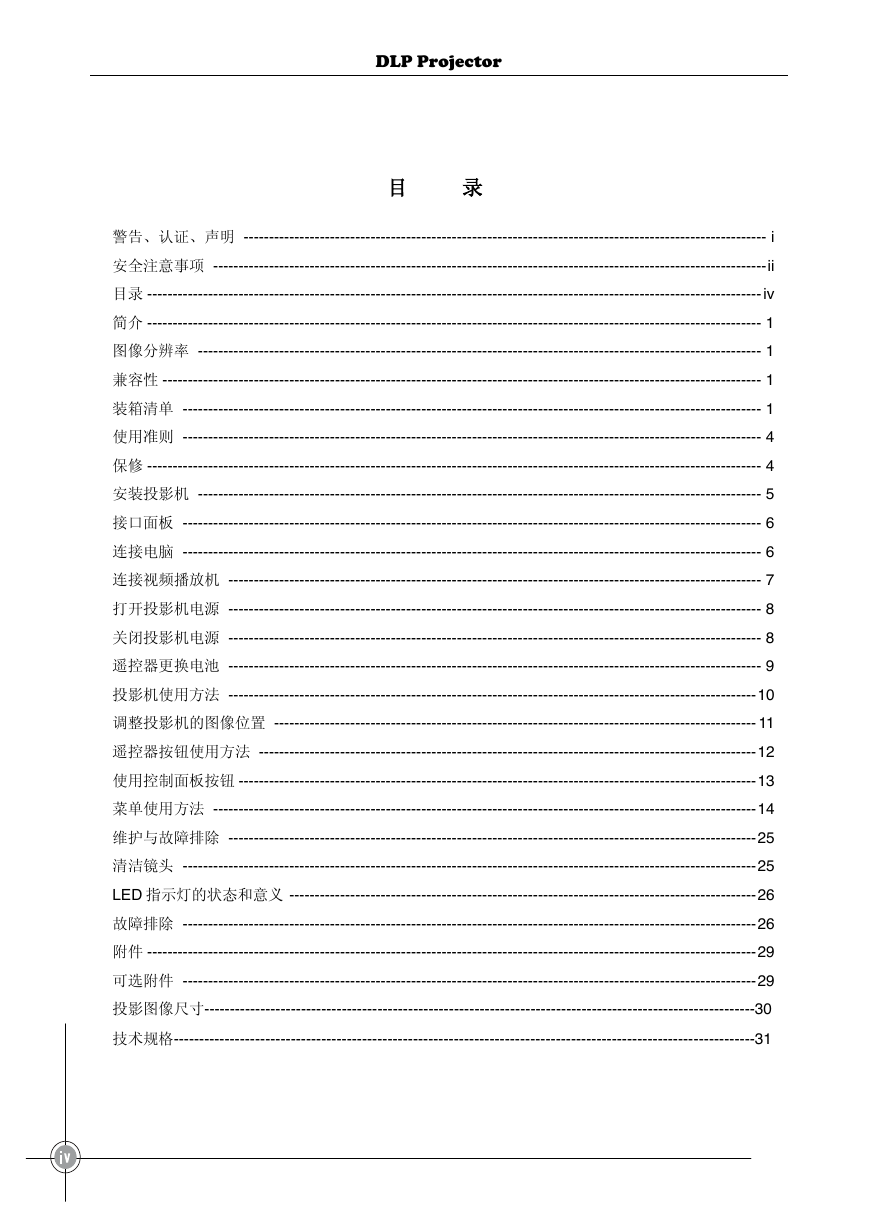

DLP Projector 目录警告、认证、声明 ------------------------------------------------------------------------------------------------------- i 安全注意事项 ------------------------------------------------------------------------------------------------------------- ii 目录 ------------------------------------------------------------------------------------------------------------------------- iv 简介 ------------------------------------------------------------------------------------------------------------------------- 1 图像分辨率 --------------------------------------------------------------------------------------------------------------- 1 兼容性 ---------------------------------------------------------------------------------------------------------------------- 1 装箱清单 ------------------------------------------------------------------------------------------------------------------ 1 使用准则 ------------------------------------------------------------------------------------------------------------------ 4 保修 ------------------------------------------------------------------------------------------------------------------------- 4 安装投影机 --------------------------------------------------------------------------------------------------------------- 5 接口面板 ------------------------------------------------------------------------------------------------------------------ 6 连接电脑 ------------------------------------------------------------------------------------------------------------------ 6 连接视频播放机 --------------------------------------------------------------------------------------------------------- 7 打开投影机电源 --------------------------------------------------------------------------------------------------------- 8 关闭投影机电源 --------------------------------------------------------------------------------------------------------- 8 遥控器更换电池 --------------------------------------------------------------------------------------------------------- 9 投影机使用方法 -------------------------------------------------------------------------------------------------------- 10 调整投影机的图像位置 ----------------------------------------------------------------------------------------------- 11 遥控器按钮使用方法 -------------------------------------------------------------------------------------------------- 12 使用控制面板按钮 ------------------------------------------------------------------------------------------------------ 13 菜单使用方法 ----------------------------------------------------------------------------------------------------------- 14 维护与故障排除 -------------------------------------------------------------------------------------------------------- 25 清洁镜头 ----------------------------------------------------------------------------------------------------------------- 25 LED 指示灯的状态和意义 -------------------------------------------------------------------------------------------- 26 故障排除 ----------------------------------------------------------------------------------------------------------------- 26 附件 ------------------------------------------------------------------------------------------------------------------------ 29 可选附件 ----------------------------------------------------------------------------------------------------------------- 29 投影图像尺寸------------------------------------------------------------------------------------------------------------30 技术规格------------------------------------------------------------------------------------------------------------------31

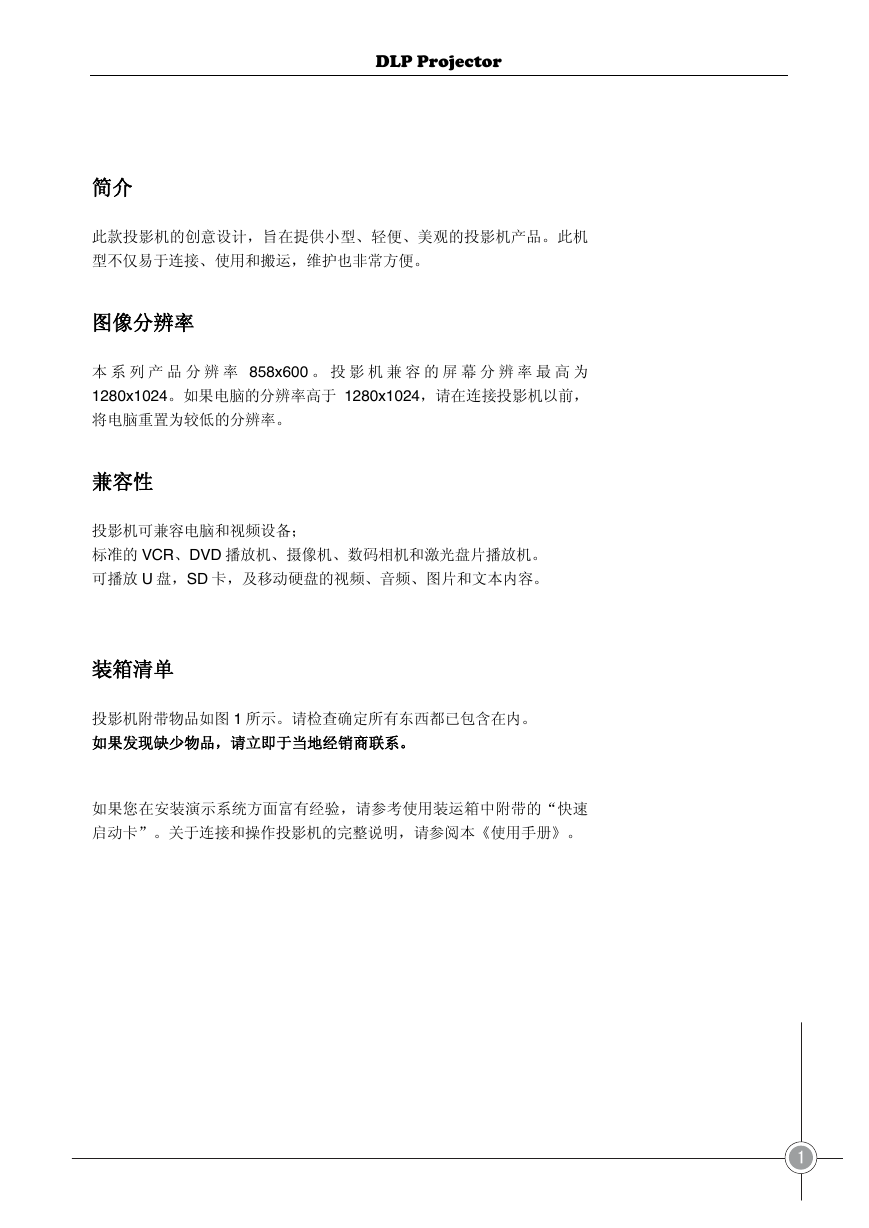

DLP Projector 简介此款投影机的创意设计，旨在提供小型、轻便、美观的投影机产品。此机型不仅易于连接、使用和搬运，维护也非常方便。图像分辨率本系列产品分辨率 858x600 。投影机兼容的屏幕分辨率最高为 1280x1024。如果电脑的分辨率高于 1280x1024，请在连接投影机以前，将电脑重置为较低的分辨率。兼容性投影机可兼容电脑和视频设备；标准的 VCR、DVD 播放机、摄像机、数码相机和激光盘片播放机。可播放 U 盘，SD 卡，及移动硬盘的视频、音频、图片和文本内容。装箱清单投影机附带物品如图 1 所示。请检查确定所有东西都已包含在内。如果发现缺少物品，请立即于当地经销商联系。如果您在安装演示系统方面富有经验，请参考使用装运箱中附带的“快速启动卡”。关于连接和操作投影机的完整说明，请参阅本《使用手册》。
