2012上半年软件设计师考试真题及答案-下午卷
[试题1]
阅读以下说明和图,根据要求回答下列问题。
[说明]
某学校欲开发图书管理系统,以记录图书馆所藏图书及其借出和归还情况,提供给借
阅者借阅图书功能,提供给图书馆管理员管理和定期更新图书表功能。主要功能的具体描述
如下:
1处理借阅。借阅者要借阅图书时,系统必须对其身份(借阅者ID.进行检查。通过与
教务处维护的学生数据库、人事处维护的职工数据库中的数据进行比对,以验证借阅者ID
是否合法。若合法,则检查借阅者在逾期未还图书表中是否有逾期未还图书,以及罚金表中
的罚金是否超过限额。如果没有逾期未还图书并且罚金未超过限额,则允许借阅图书,更新
图书表,并将借阅的图书存入借出图书表。借阅者归还所借图书时,先由图书馆管理员检查
图书是否缺失或损坏,若是,则对借阅者处以相应罚金并存入罚金表;然后,检查所还图书
是否逾期,若是,执行“处理逾期”操作;最后,更新图书表,删除借出图书表中的相应记
录。
2维护图书。图书馆管理员查询图书信息;在新进图书时录入图书信息,存入图书表;
在图书丢失或损坏严重时,从图书表中删除该图书记录。
3处理逾期。系统在每周一统计逾期未还图书,逾期未还的图书按规则计算罚金,并
记入罚金表,并给有逾期未还图书的借阅者发送提醒消息。借阅者在借阅和归还图书时,若
罚金超过限额,管理员收取罚金,并更新罚金表中的罚金额度。

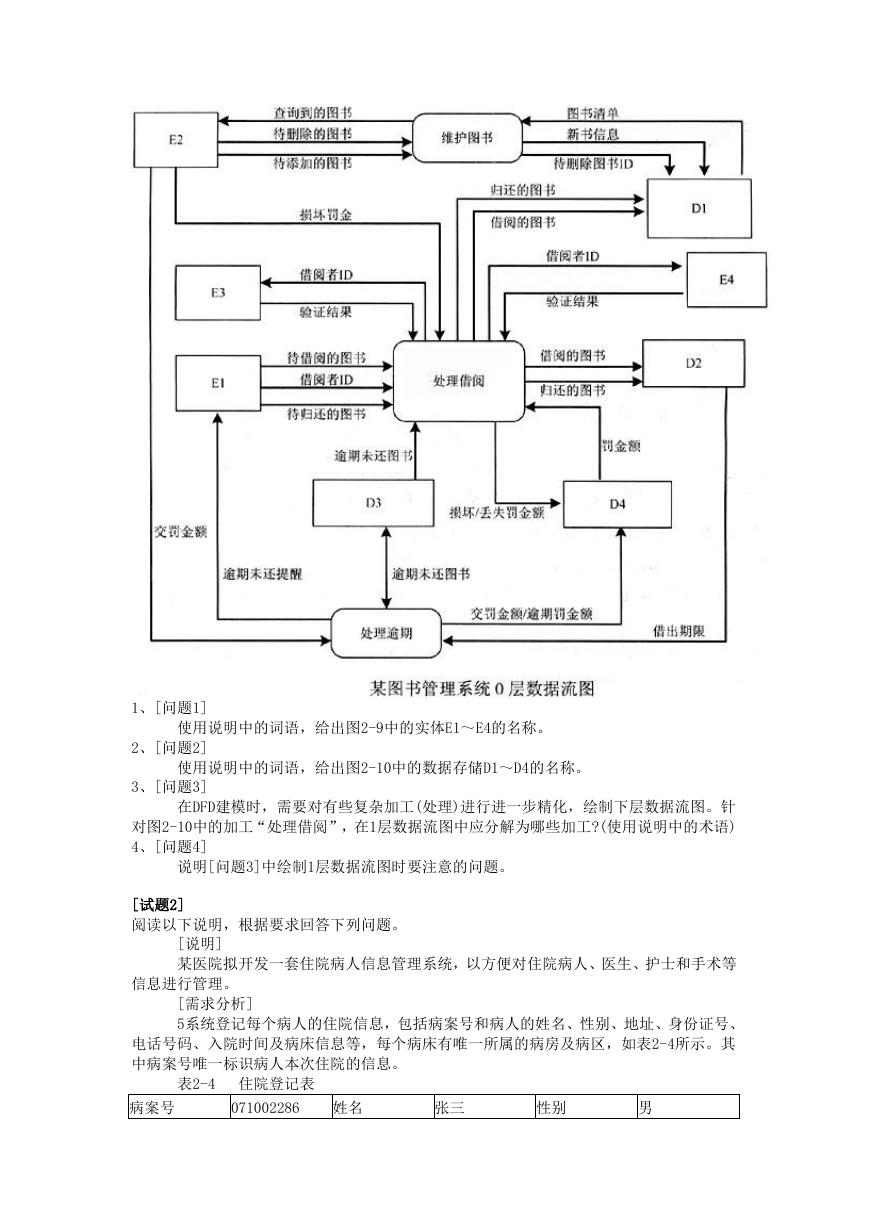

现采用结构化方法对该图书管理系统进行分析与设计,获得如图2-9所示的顶层数据
流图和图2-10所示的0层数据流图。
1、[问题1]
使用说明中的词语,给出图2-9中的实体E1~E4的名称。
2、[问题2]
使用说明中的词语,给出图2-10中的数据存储D1~D4的名称。
3、[问题3]
在DFD建模时,需要对有些复杂加工(处理)进行进一步精化,绘制下层数据流图。针
对图2-10中的加工“处理借阅”,在1层数据流图中应分解为哪些加工?(使用说明中的术语)
4、[问题4]
说明[问题3]中绘制1层数据流图时要注意的问题。
[试题2]
阅读以下说明,根据要求回答下列问题。
[说明]
某医院拟开发一套住院病人信息管理系统,以方便对住院病人、医生、护士和手术等
信息进行管理。
[需求分析]
5系统登记每个病人的住院信息,包括病案号和病人的姓名、性别、地址、身份证号、
电话号码、入院时间及病床信息等,每个病床有唯一所属的病房及病区,如表2-4所示。其
中病案号唯一标识病人本次住院的信息。
表2-4 住院登记表
病案号
071002286
姓名
张三
性别
男
身份证号
病房
0102196701011
234
0524室
入院时间
2011-03-03 病床号
052401
病房类型
三人间
所属病区
05 Ⅱ区
6在一个病人的一次住院期间,由一名医生对该病人的病情进行诊断,并填写一份诊
断书,如表2-5所示。对于需要进行一次或多次手术的病人,系统记录手术名称、手术室、
手术日期、手术时间、主刀医生及多名协助医生,每名医生在手术中的责任不同,如表2-6
所示,其中手术室包含手术室号、楼层、地点和类型等信息。
书
诊断时间:2011年3月
表2-5 诊断
病案号 071002286 姓名
张三
性别
男
医生
李**
诊断
表2-6 手术安排表
手术名称 ***手术 病案号 071002286 姓名
手术室 052501 手术日期
2011-03-1
5
手术时间
张三
8:30~
10:30
性别
男
主刀医生 李**
协助医生 王**(协助),周**(协助),刘**(协助),高**(麻醉)
7护士分为两类:病床护士和手术室护士。每个病床护士负责护理一个病区内的所有
病人,每个病区由多名护士负责护理。手术室护士负责手术室的护理工作。每个手术室护士
负责多个手术室,每个手术室由多名护士负责,每个护士在手术室中有不同的责任,并由系
统记录其责任。
[概念模型设计]

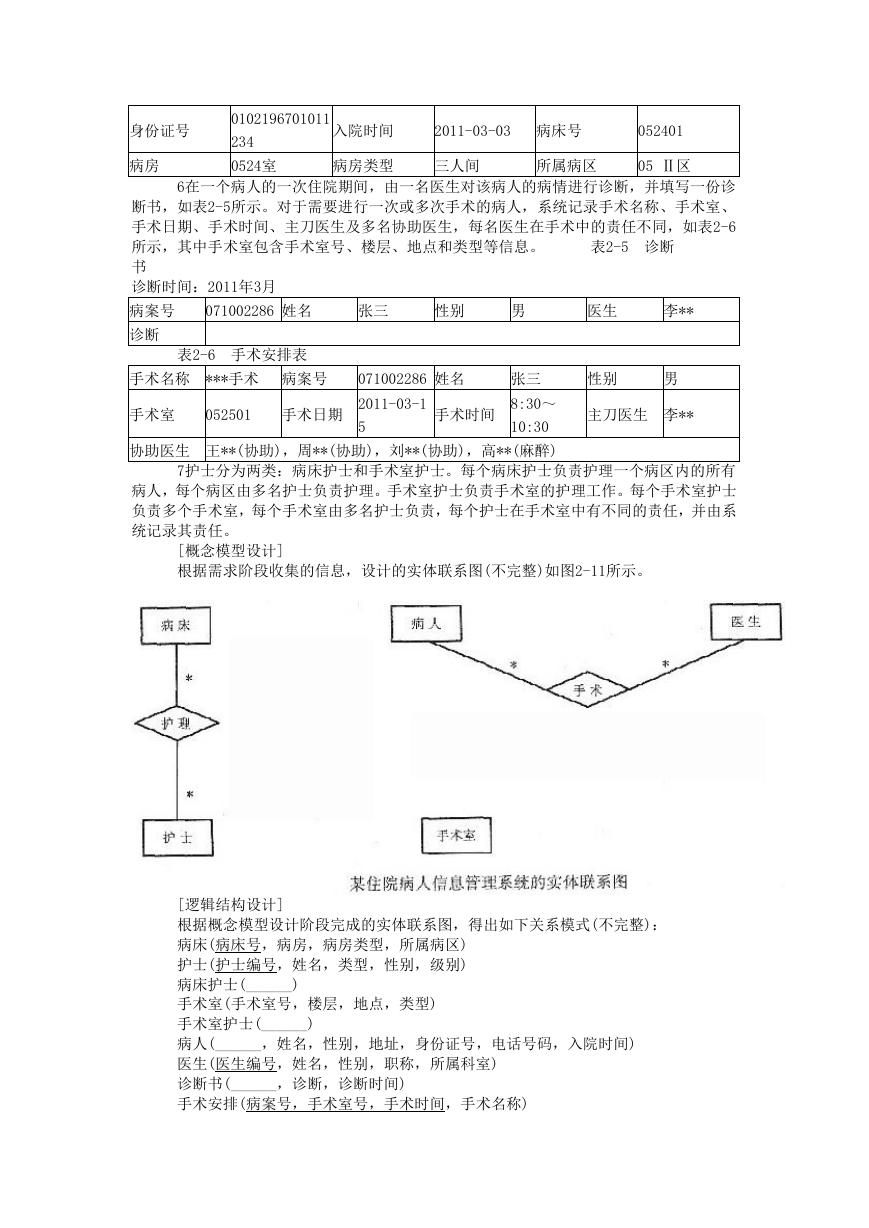

根据需求阶段收集的信息,设计的实体联系图(不完整)如图2-11所示。
[逻辑结构设计]
根据概念模型设计阶段完成的实体联系图,得出如下关系模式(不完整):
病床(病床号,病房,病房类型,所属病区)
护士(护士编号,姓名,类型,性别,级别)
病床护士(______)
手术室(手术室号,楼层,地点,类型)
手术室护士(______)
病人(______,姓名,性别,地址,身份证号,电话号码,入院时间)
医生(医生编号,姓名,性别,职称,所属科室)
诊断书(______,诊断,诊断时间)
手术安排(病案号,手术室号,手术时间,手术名称)
手术医生安排(______,医生责任)
5、[问题1]
补充图2-11中的联系和联系的类型。
6、[问题2]
根据图2-11,将逻辑结构设计阶段生成的关系模式中的空缺处补充完整,并用下划线
指出主键。
7、[问题3]
如果系统还需要记录医生给病人的用药情况,即记录医生给病人所开处方中药品的名
称、用量、价格、药品的生产厂家等信息。请根据该要求,对图2-11进行修改,画出补充后
的实体、实体间联系和联系的类型。

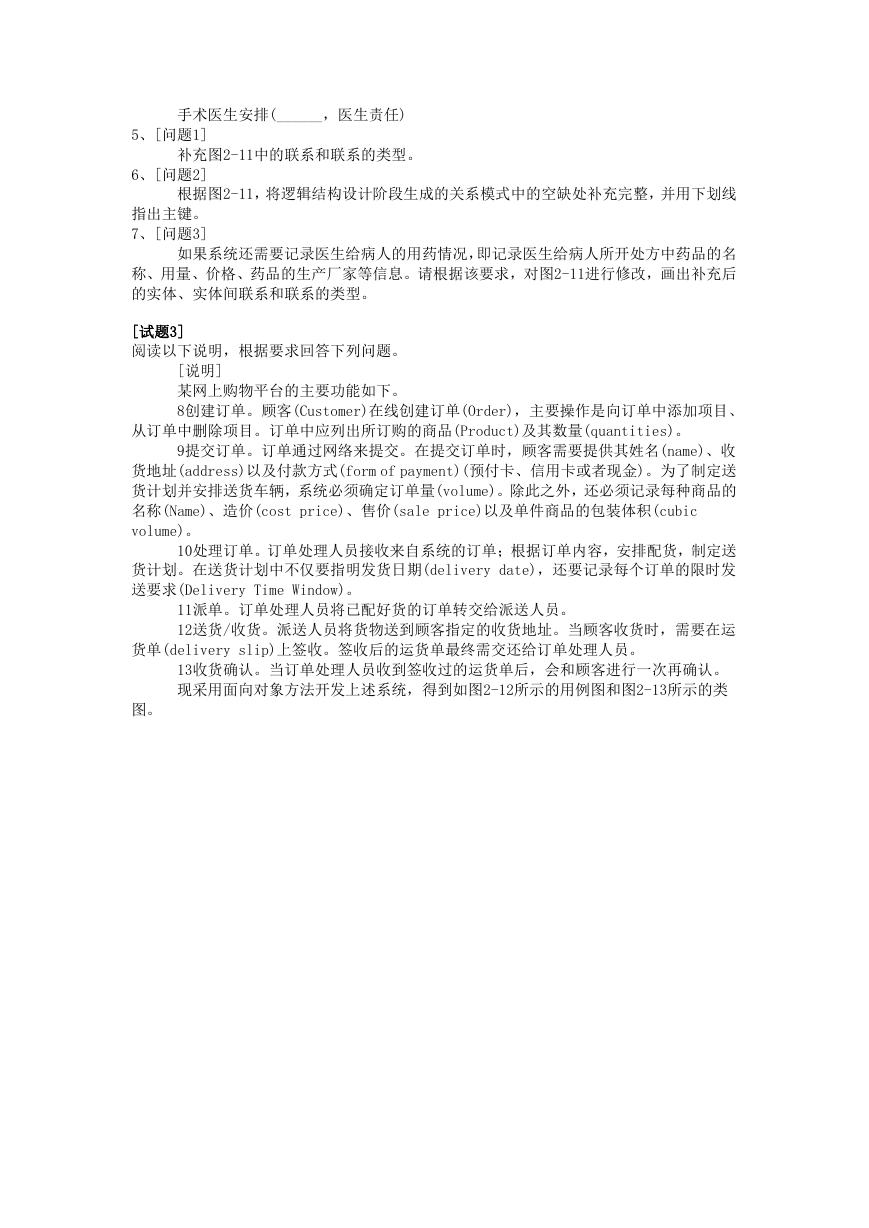

[试题3]
阅读以下说明,根据要求回答下列问题。
[说明]
某网上购物平台的主要功能如下。
8创建订单。顾客(Customer)在线创建订单(Order),主要操作是向订单中添加项目、
从订单中删除项目。订单中应列出所订购的商品(Product)及其数量(quantities)。
9提交订单。订单通过网络来提交。在提交订单时,顾客需要提供其姓名(name)、收
货地址(address)以及付款方式(form of payment)(预付卡、信用卡或者现金)。为了制定送
货计划并安排送货车辆,系统必须确定订单量(volume)。除此之外,还必须记录每种商品的
名称(Name)、造价(cost price)、售价(sale price)以及单件商品的包装体积(cubic
volume)。
10处理订单。订单处理人员接收来自系统的订单;根据订单内容,安排配货,制定送
货计划。在送货计划中不仅要指明发货日期(delivery date),还要记录每个订单的限时发
送要求(Delivery Time Window)。
11派单。订单处理人员将已配好货的订单转交给派送人员。
12送货/收货。派送人员将货物送到顾客指定的收货地址。当顾客收货时,需要在运
货单(delivery slip)上签收。签收后的运货单最终需交还给订单处理人员。
13收货确认。当订单处理人员收到签收过的运货单后,会和顾客进行一次再确认。

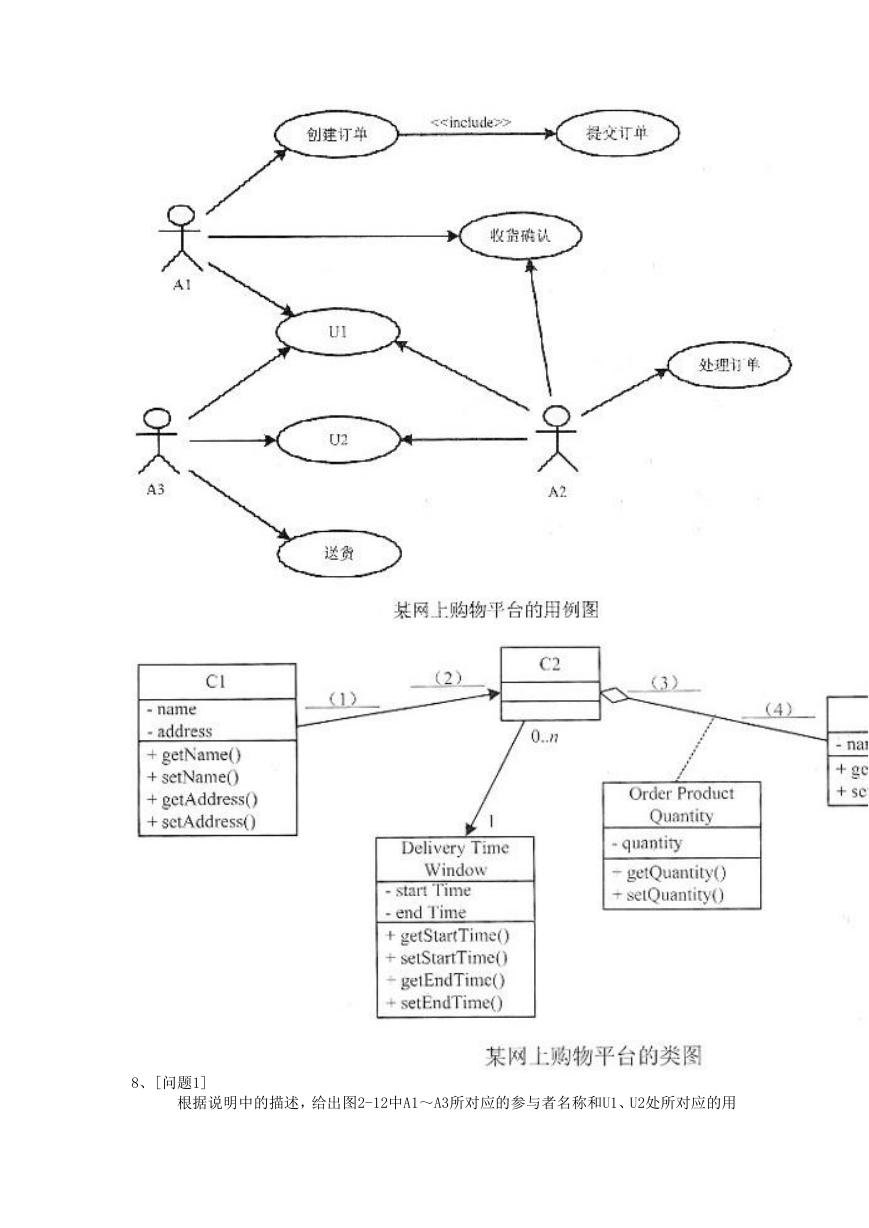

现采用面向对象方法开发上述系统,得到如图2-12所示的用例图和图2-13所示的类
图。
8、[问题1]
根据说明中的描述,给出图2-12中A1~A3所对应的参与者名称和U1、U2处所对应的用
例名称。
9、[问题2]
根据说明中的描述,给出图2-13中C1~C3所对应的类名以及横线处所对应的多重度
(类名使用说明中给出的英文词汇)。
10、[问题3]
根据说明中的描述,将类C2和C3的属性补充完整(属性名使用说明中给出的英文词
汇)。
[试题4]
阅读下列说明和C代码,回答下列问题。
[说明]
用两台处理机A和B处理n个作业。设A和B处理第i个作业的时间分别为ai和bi。由于各
个作业的特点和机器性能的关系,对某些作业,在A上处理时间长,而对某些作业在B上处理
时间长。一台处理机在某个时刻只能处理一个作业,而且作业处理是不可中断的,每个作业
只能被处理一次。现要找出一个最优调度方案,使得n个作业被这两台处理机处理完毕的时
间(所有作业被处理的时间之和)最少。算法步骤如下。
11确定候选解上界为R短的单台处理机处理所有作业的完成时间m,
12用p(x,y,k)=1表示前k个作业可以在A用时不超过x且在B用时不超过y时间内处理完
成,则p(x,y,k)=p(x-ak,y,k-1)‖p(x,y-bk,k-1)(‖表示逻辑或操作)。
。
13得到最短处理时间为min(max(x,y))。
[C代码]
下面是该算法的C语言实现。
11常量和变量说明
n:作业数
m:候选解上界
a:数组,长度为n,记录n个作业在A上的处理时间,下标从0开始
b:数组,长度为n,记录n个作业在B上的处理时间,下标从0开始
k:循环变量
p:三维数组,长度为(m+1)*(m+1)*(n+1)
temp:临时变量
max:最短处理时间
12C代码
#include<stdio.h>
int
int a[60], b[60], p[100] [100] [60];
void read16 { …… /*输入n、 a、 b, 求出m, 代码略*/
void schedule16 {
/*求解过程*/
n,
m;
x, y, k;
int
for (x=0;x<=m;x++) {
for (y=0;y<m;y++) {
______
for (k=1;k<n;k++)
p[x] [y] [k] =0;
}
}
for
(k=1;k<n;k++) {
for (x=0;x<=m;x++) {
for (y=0;y<=m;y++) {
if (x-a[k-1]>=0)
______;
if (______)
p[x] [y] [k]=(p[x] [y] [k] ‖ p[x]
[y-b[k-1]] [k-1]);
}
}
}
}
void write16 {
/*确定最优解并输出*/
int x, y, temp, max=m;
for (x=0;x<=m;x++) {
for (y=0,y<=m;y++) {
if (______)
temp______:
if (temp<max) max = temp;
}
}
}
print ("\n%d\n",max) ;
}
void main16 {
read16 ;
schedule16 ;
write16 ;
}
11、[问题1]
根据以上说明和C代码,填充C代码中的空缺处。
12、[问题2]
根据以上C代码,算法的时间复杂度为______(用O符号表示)。
13、[问题3]
考虑6个作业的实例,各个作业在两台处理机上的处理时间如表2-7所示。该实例的最
优解为______,最优解的值(即最短处理时间)为______。最优解用(x1,x2,x3,x4,x5,
x6)表示,其中若第i个作业在A上处理,则xi=1,否则xi=2。如(1,1,1,1,2,2)表示作
业1、2、3和4在A上处理,作业5和6在B上处理。
表2-7 各个作业在两台处理机上的处理时间
作业1
作业2
作业3
作业4
作业5
作业6
处理机A
处理机B
2
3
5
8
7
4
10
11
5
3
2
4
[试题5]
14、阅读下列说明和C++代码,回答下列问题。
[说明]
某咖啡店卖咖啡时,可以根据顾客的要求在其中加入各种配料,咖啡店会根据所加入
的配料来计算费用。咖啡店所供应的咖啡及配料的种类和价格如表2-8所示。
表2-8 咖啡及配料的种类和价格
咖啡
价格/杯(¥)
配料
价格/份(¥)
蒸馏咖啡
(Espresso)
深度烘焙咖啡
(DarkRoast)
25
20
摩卡(Mocha)
10
奶泡(Whip)
8

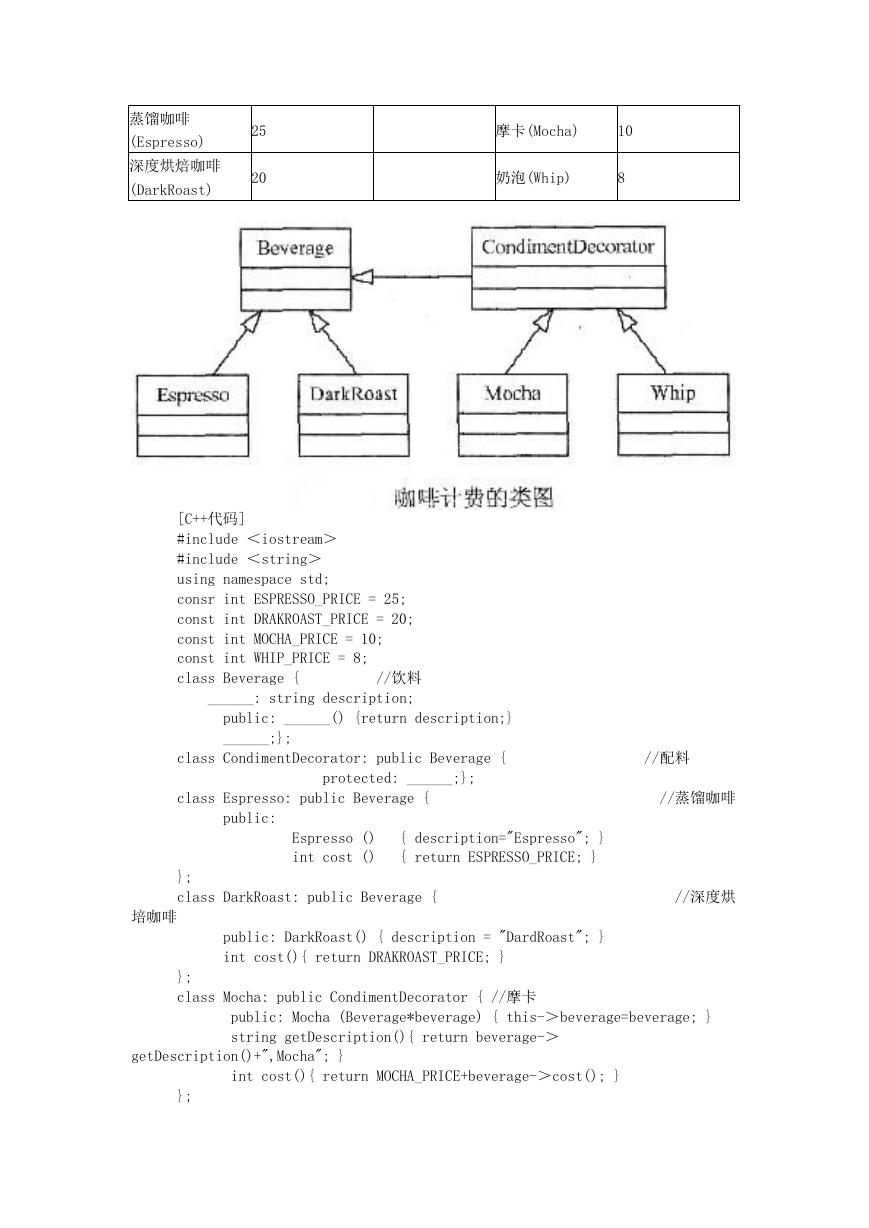

[C++代码]
#include <iostream>
#include <string>
using namespace std;
consr int ESPRESSO_PRICE = 25;
const int DRAKROAST_PRICE = 20;
const int MOCHA_PRICE = 10;
const int WHIP_PRICE = 8;
class Beverage {
//饮料
______: string description;
public: ______() {return description;}
______;};
class CondimentDecorator: public Beverage {
//配料
protected: ______;};
class Espresso: public Beverage {
//蒸馏咖啡
public:
Espresso ()
int cost ()
{ description="Espresso"; }
{ return ESPRESSO_PRICE; }
};
class DarkRoast: public Beverage {
培咖啡
//深度烘
public: DarkRoast() { description = "DardRoast"; }
int cost(){ return DRAKROAST_PRICE; }
};
class Mocha: public CondimentDecorator { //摩卡
public: Mocha (Beverage*beverage) { this->beverage=beverage; }
string getDescription(){ return beverage->
getDescription()+",Mocha"; }
int cost(){ return MOCHA_PRICE+beverage->cost(); }
};
