Protel99se 教程一:建立一个数据库文件习 Protel99 SE 的第一步,是建立一个 DDB 文件,也就是说,使用 protel99se 进行电路图和 PCB 设计,以及其它的数据,都存放在一个统一的 DDB 数据库中的一,打开 protel 99se 后,选择 file 菜单下的 new 菜单第二步:选择新建的项目存放方式为 DDB 以及文件存放目录第三步:新建好 DDB 文件后,我们就可里边的 Documents 目录下

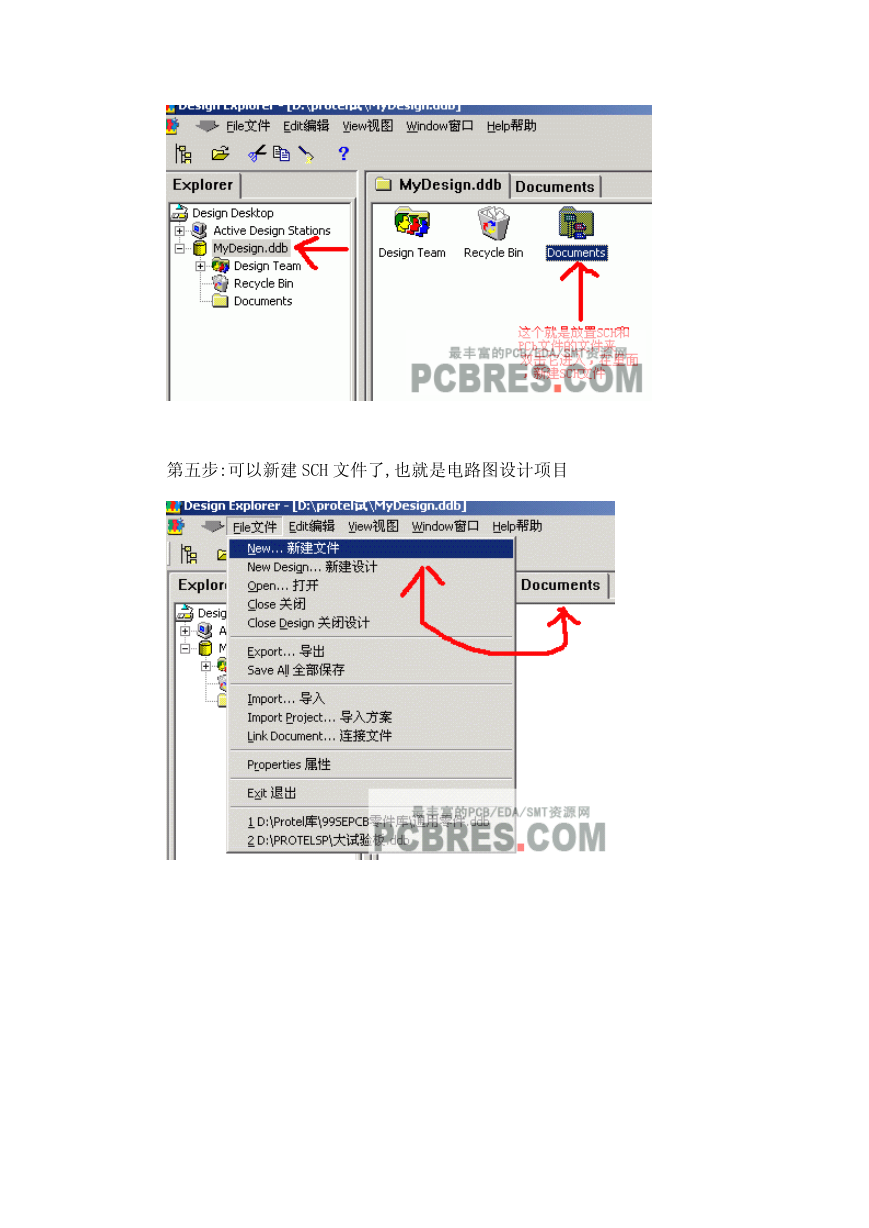

第五步:可以新建 SCH 文件了,也就是电路图设计项目

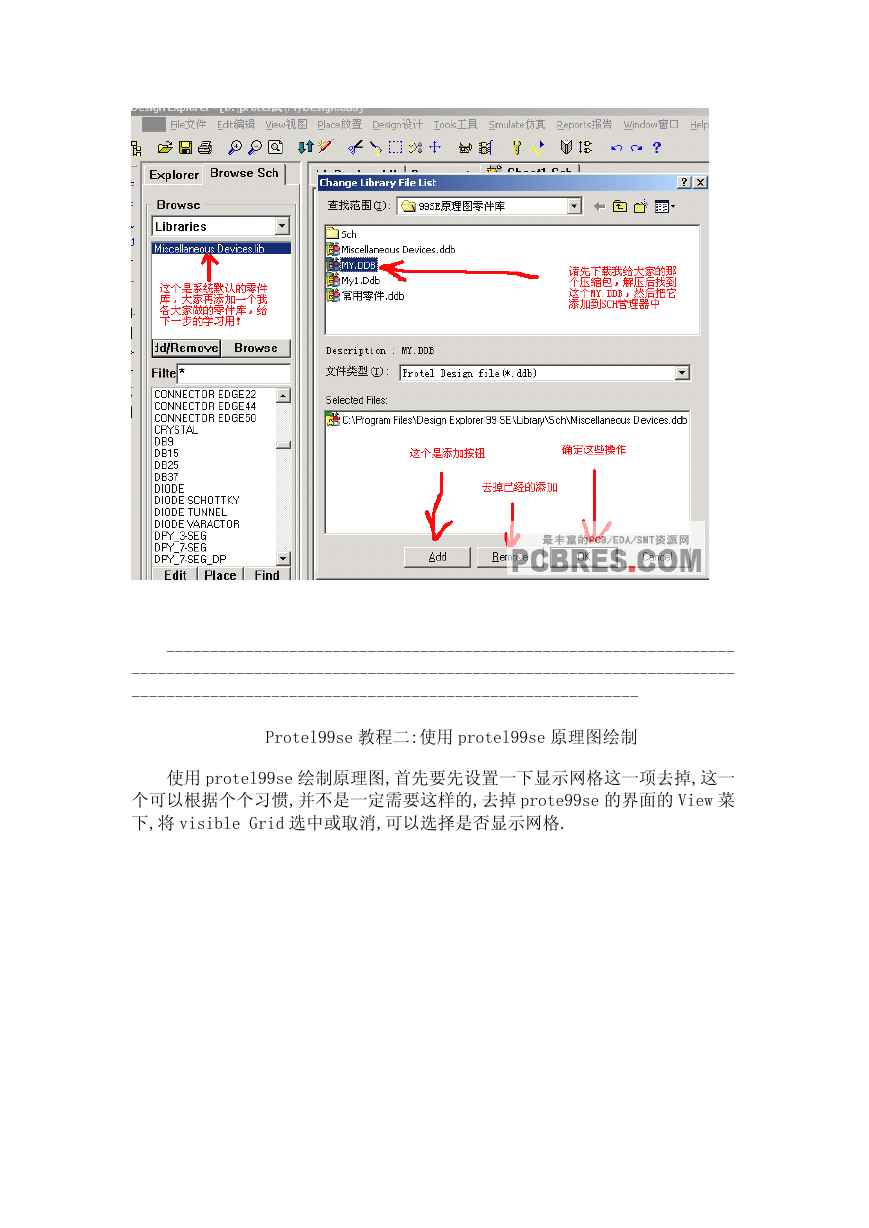

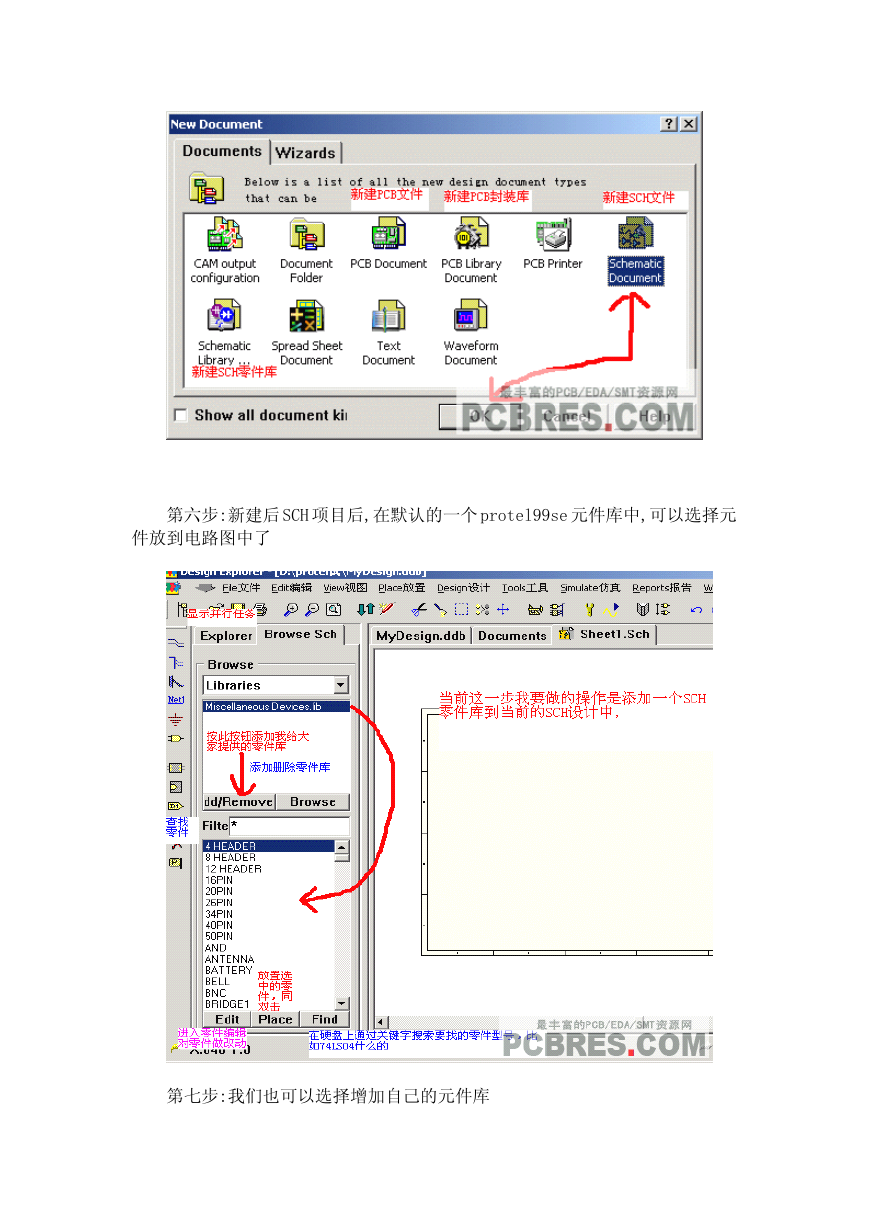

第六步:新建后 SCH 项目后,在默认的一个 protel99se 元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库

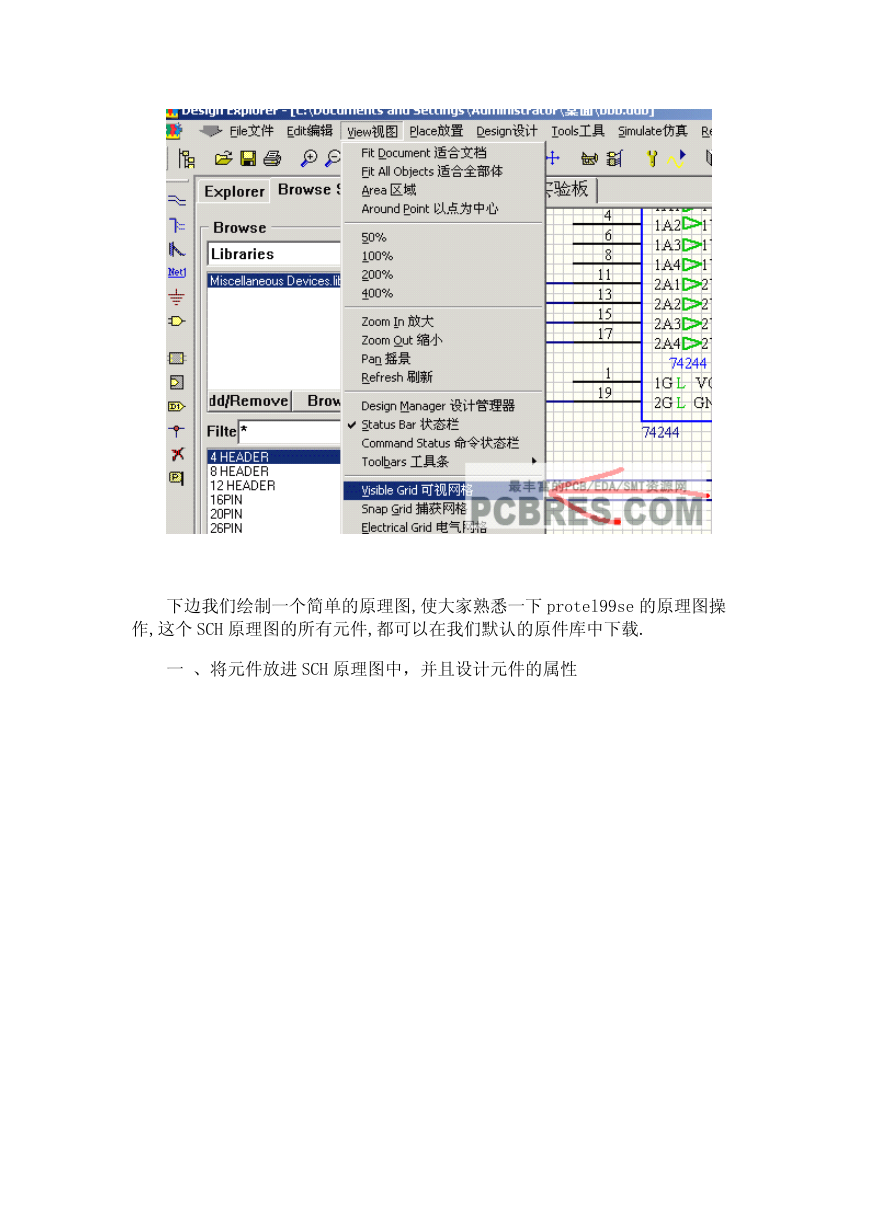

----------------------------------------------------------------- --------------------------------------------------------------------- ---------------------------------------------------------- Protel99se 教程二:使用 protel99se 原理图绘制使用 protel99se 绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉 prote99se 的界面的 View 菜下,将 visible Grid 选中或取消,可以选择是否显示网格.

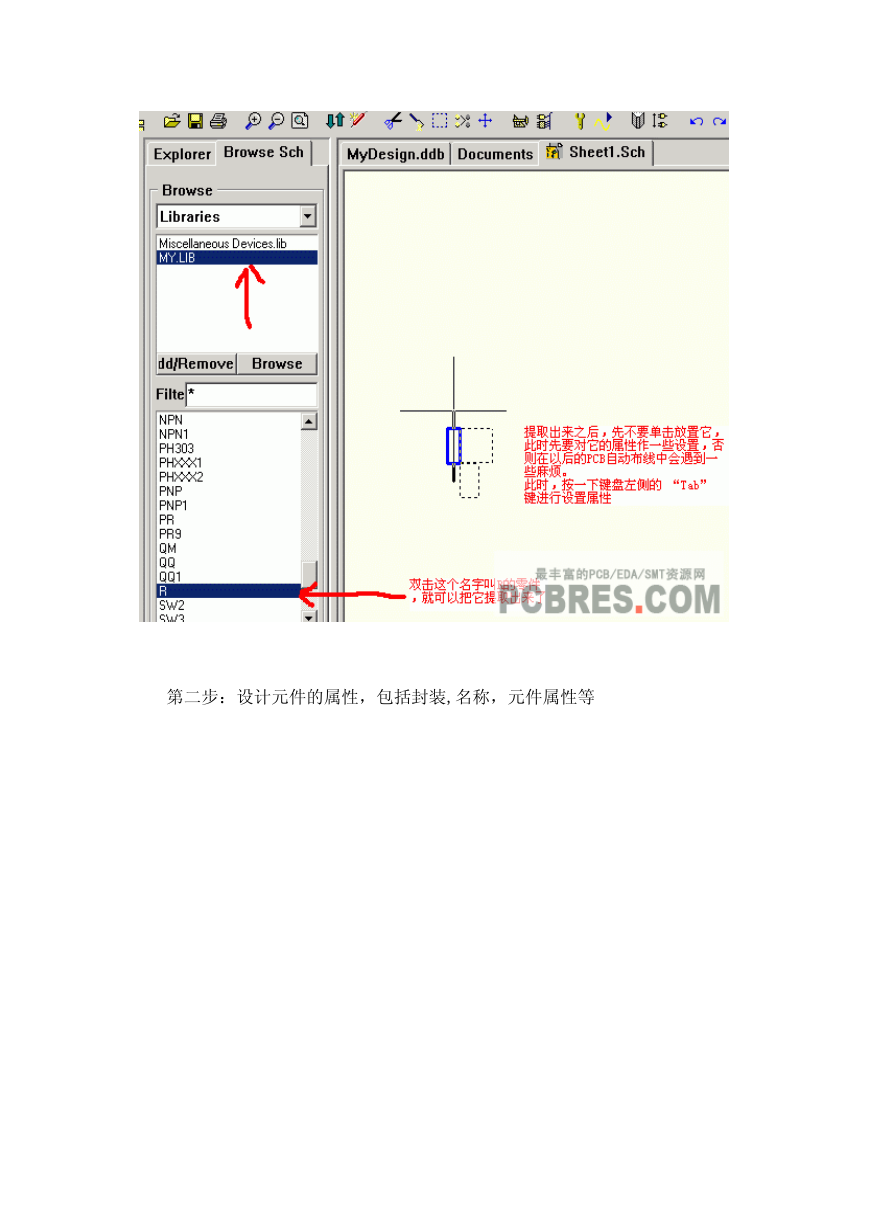

下边我们绘制一个简单的原理图,使大家熟悉一下 protel99se 的原理图操作,这个 SCH 原理图的所有元件,都可以在我们默认的原件库中下载. 一、将元件放进 SCH 原理图中，并且设计元件的属性

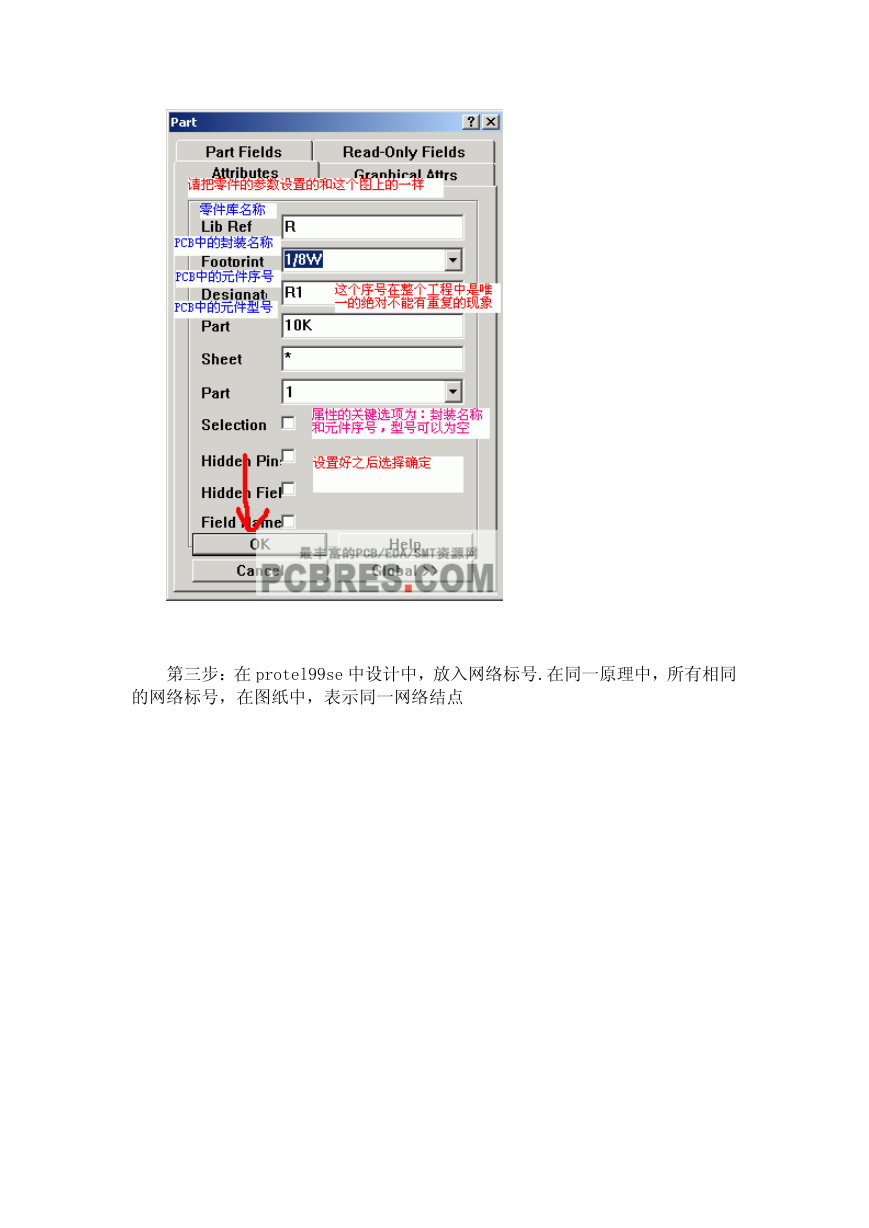

第二步：设计元件的属性，包括封装,名称，元件属性等

第三步：在 protel99se 中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点

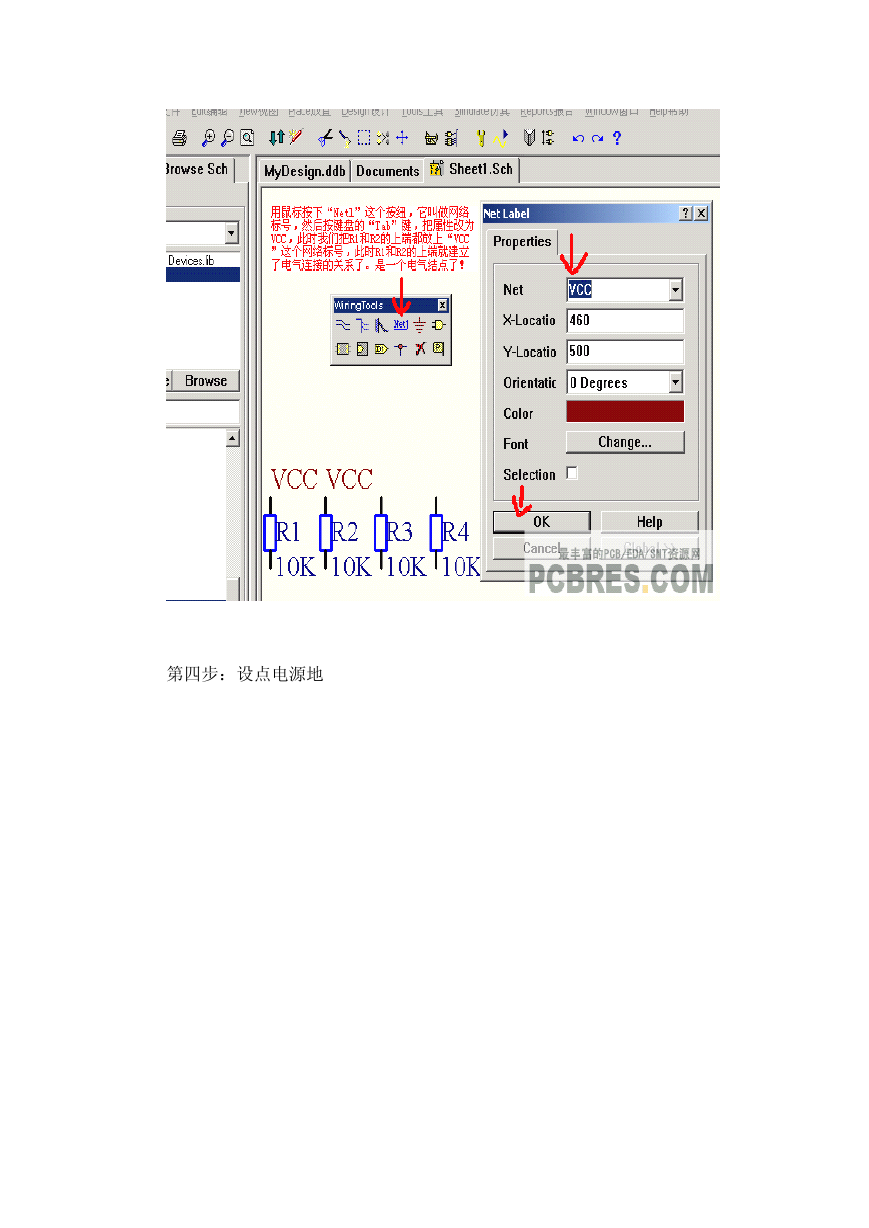

第四步：设点电源地
