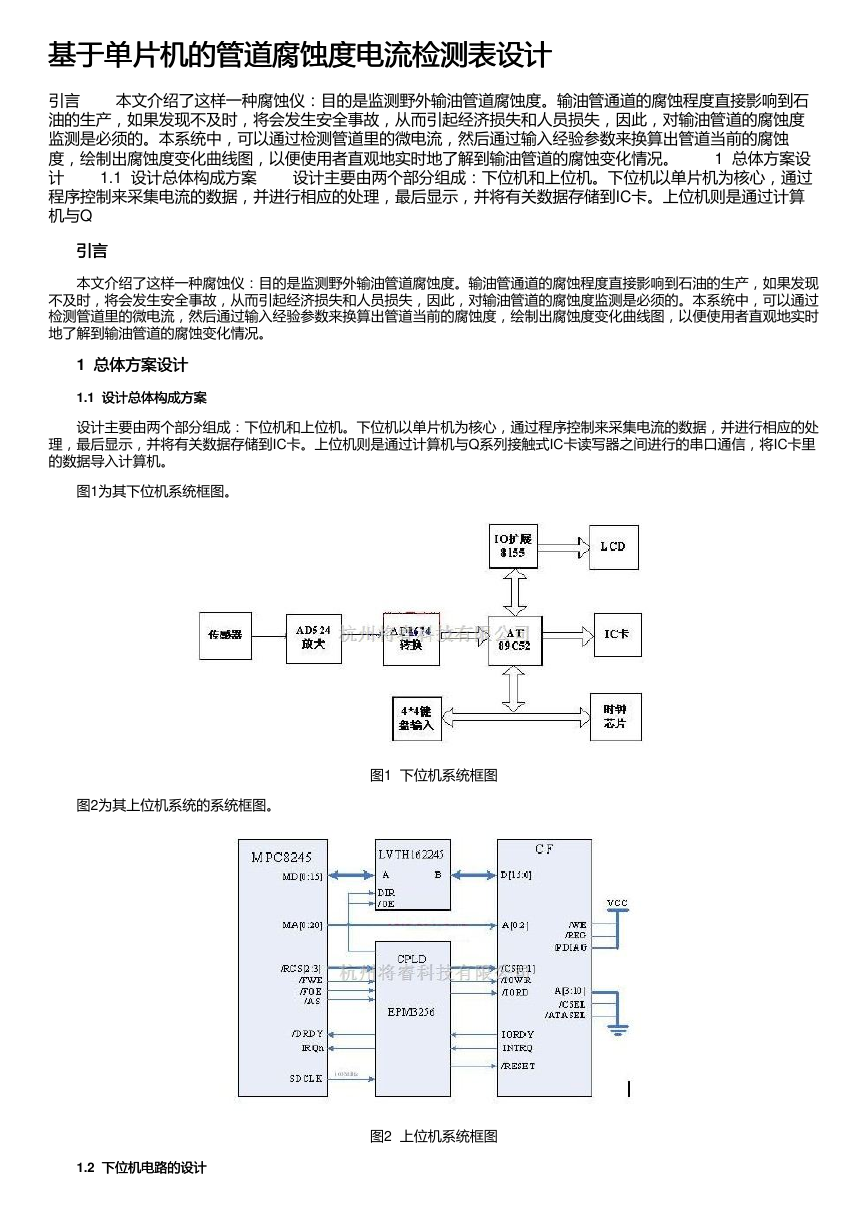

基于单片机的管道腐蚀度电流检测表设计 基于单片机的管道腐蚀度电流检测表设计 引言 　　本文介绍了这样一种腐蚀仪：目的是监测野外输油管道腐蚀度。输油管通道的腐蚀程度直接影响到石 油的生产，如果发现不及时，将会发生安全事故，从而引起经济损失和人员损失，因此，对输油管道的腐蚀度 监测是必须的。本系统中，可以通过检测管道里的微电流，然后通过输入经验参数来换算出管道当前的腐蚀 度，绘制出腐蚀度变化曲线图，以便使用者直观地实时地了解到输油管道的腐蚀变化情况。 　　1 总体方案设 计 　　1.1 设计总体构成方案 　　设计主要由两个部分组成：下位机和上位机。下位机以单片机为核心，通过 程序控制来采集电流的数据，并进行相应的处理，最后显示，并将有关数据存储到IC卡。上位机则是通过计算 机与Q 　　引言引言 　　本文介绍了这样一种腐蚀仪：目的是监测野外输油管道腐蚀度。输油管通道的腐蚀程度直接影响到石油的生产，如果发现 不及时，将会发生安全事故，从而引起经济损失和人员损失，因此，对输油管道的腐蚀度监测是必须的。本系统中，可以通过 检测管道里的微电流，然后通过输入经验参数来换算出管道当前的腐蚀度，绘制出腐蚀度变化曲线图，以便使用者直观地实时 地了解到输油管道的腐蚀变化情况。 　　1 总体方案设计 总体方案设计 　　1.1 设计总体构成方案 设计总体构成方案 　　设计主要由两个部分组成：下位机和上位机。下位机以单片机为核心，通过程序控制来采集电流的数据，并进行相应的处 理，最后显示，并将有关数据存储到IC卡。上位机则是通过计算机与Q系列接触式IC卡读写器之间进行的串口通信，将IC卡里 的数据导入计算机。 　　图1为其下位机系统框图。 　　图2为其上位机系统的系统框图。 图1 下位机系统框图 　　1.2 下位机电路的设计 下位机电路的设计 图2 上位机系统框图 

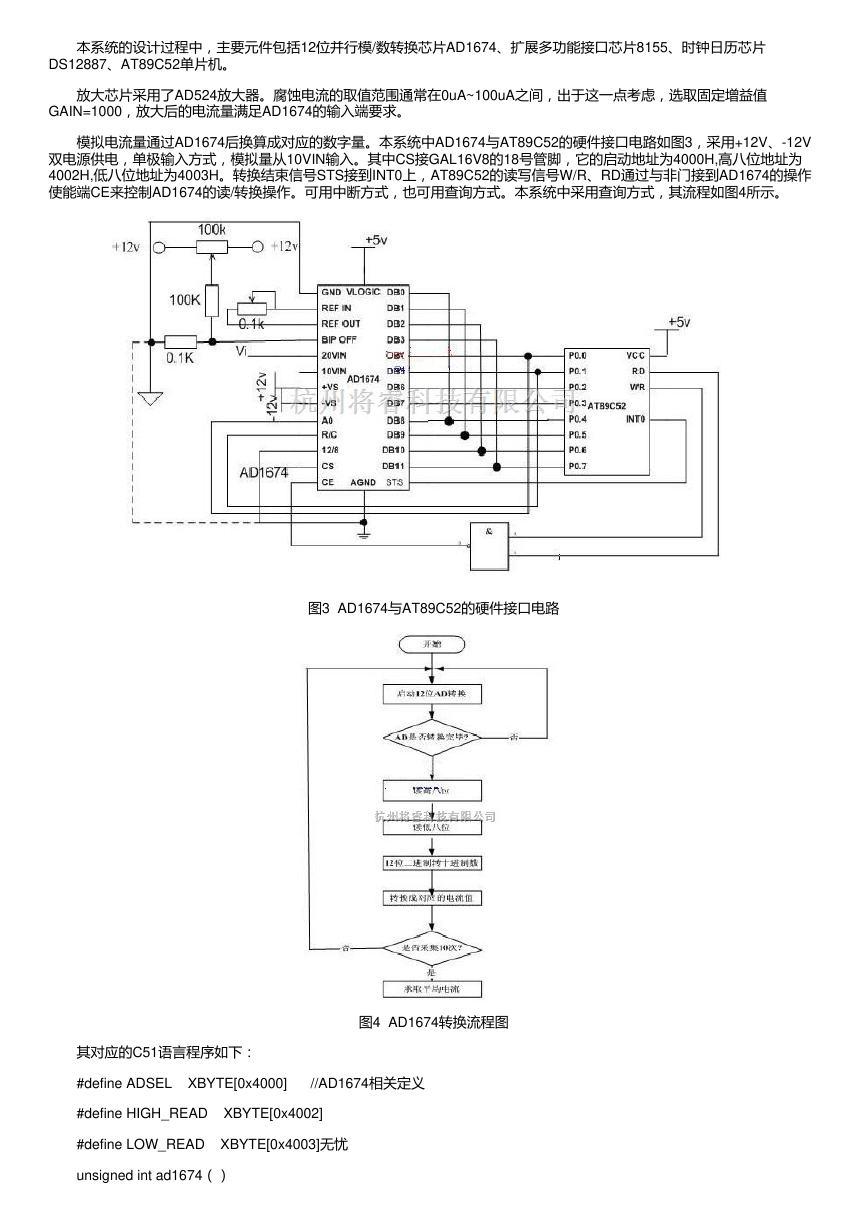

　　本系统的设计过程中，主要元件包括12位并行模/数转换芯片AD1674、扩展多功能接口芯片8155、时钟日历芯片 DS12887、AT89C52单片机。 　　放大芯片采用了AD524放大器。腐蚀电流的取值范围通常在0uA~100uA之间，出于这一点考虑，选取固定增益值 GAIN=1000，放大后的电流量满足AD1674的输入端要求。 　　模拟电流量通过AD1674后换算成对应的数字量。本系统中AD1674与AT89C52的硬件接口电路如图3，采用+12V、-12V 双电源供电，单极输入方式，模拟量从10VIN输入。其中CS接GAL16V8的18号管脚，它的启动地址为4000H,高八位地址为 4002H,低八位地址为4003H。转换结束信号STS接到INT0上，AT89C52的读写信号W/R、RD通过与非门接到AD1674的操作 使能端CE来控制AD1674的读/转换操作。可用中断方式，也可用查询方式。本系统中采用查询方式，其流程如图4所示。 图3 AD1674与AT89C52的硬件接口电路 图4 AD1674转换流程图 　　其对应的C51语言程序如下： 　　#define ADSEL XBYTE[0x4000] //AD1674相关定义 　　#define HIGH_READ XBYTE[0x4002] 　　#define LOW_READ XBYTE[0x4003]无忧 　　unsigned int ad1674（） 

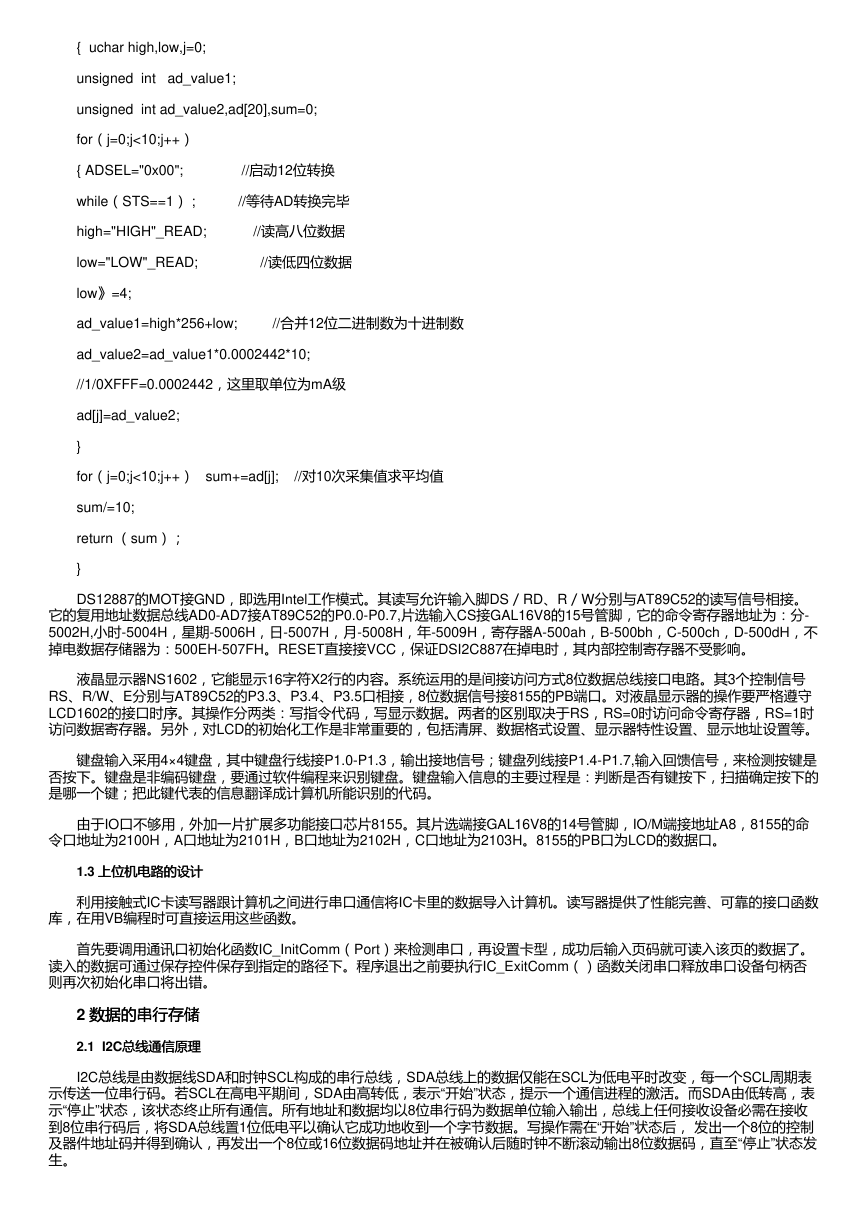

　　{ uchar high,low,j=0; 　　unsigned int ad_value1; 　　unsigned int ad_value2,ad[20],sum=0; 　　for（j=0;j<10;j++） 　　{ ADSEL="0x00"; //启动12位转换 　　while（STS==1） ; //等待AD转换完毕 　　high="HIGH"_READ; //读高八位数据 　　low="LOW"_READ; //读低四位数据 　　low》=4; 　　ad_value1=high*256+low; //合并12位二进制数为十进制数 　　ad_value2=ad_value1*0.0002442*10; 　　//1/0XFFF=0.0002442，这里取单位为mA级 　　ad[j]=ad_value2; 　　} 　　for（j=0;j<10;j++） sum+=ad[j]; //对10次采集值求平均值 　　sum/=10; 　　return （sum）； 　　} 　　DS12887的MOT接GND，即选用Intel工作模式。其读写允许输入脚DS／RD、R／W分别与AT89C52的读写信号相接。 它的复用地址数据总线AD0-AD7接AT89C52的P0.0-P0.7,片选输入CS接GAL16V8的15号管脚，它的命令寄存器地址为：分- 5002H,小时-5004H，星期-5006H，日-5007H，月-5008H，年-5009H，寄存器A-500ah，B-500bh，C-500ch，D-500dH，不 掉电数据存储器为：500EH-507FH。RESET直接接VCC，保证DSI2C887在掉电时，其内部控制寄存器不受影响。 　　液晶显示器NS1602，它能显示16字符X2行的内容。系统运用的是间接访问方式8位数据总线接口电路。其3个控制信号 RS、R/W、E分别与AT89C52的P3.3、P3.4、P3.5口相接，8位数据信号接8155的PB端口。对液晶显示器的操作要严格遵守 LCD1602的接口时序。其操作分两类：写指令代码，写显示数据。两者的区别取决于RS，RS=0时访问命令寄存器，RS=1时 访问数据寄存器。另外，对LCD的初始化工作是非常重要的，包括清屏、数据格式设置、显示器特性设置、显示地址设置等。 　　键盘输入采用4×4键盘，其中键盘行线接P1.0-P1.3，输出接地信号；键盘列线接P1.4-P1.7,输入回馈信号，来检测按键是 否按下。键盘是非编码键盘，要通过软件编程来识别键盘。键盘输入信息的主要过程是：判断是否有键按下，扫描确定按下的 是哪一个键；把此键代表的信息翻译成计算机所能识别的代码。 　　由于IO口不够用，外加一片扩展多功能接口芯片8155。其片选端接GAL16V8的14号管脚，IO/M端接地址A8，8155的命 令口地址为2100H，A口地址为2101H，B口地址为2102H，C口地址为2103H。8155的PB口为LCD的数据口。 　　1.3 上位机电路的设计 上位机电路的设计 　　利用接触式IC卡读写器跟计算机之间进行串口通信将IC卡里的数据导入计算机。读写器提供了性能完善、可靠的接口函数 库，在用VB编程时可直接运用这些函数。 　　首先要调用通讯口初始化函数IC_InitComm（Port）来检测串口，再设置卡型，成功后输入页码就可读入该页的数据了。 读入的数据可通过保存控件保存到指定的路径下。程序退出之前要执行IC_ExitComm（）函数关闭串口释放串口设备句柄否 则再次初始化串口将出错。 　　2 数据的串行存储 数据的串行存储 　　2.1 I2C总线通信原理 总线通信原理 　　I2C总线是由数据线SDA和时钟SCL构成的串行总线，SDA总线上的数据仅能在SCL为低电平时改变，每一个SCL周期表 示传送一位串行码。若SCL在高电平期间，SDA由高转低，表示“开始”状态，提示一个通信进程的激活。而SDA由低转高，表 示“停止”状态，该状态终止所有通信。所有地址和数据均以8位串行码为数据单位输入输出，总线上任何接收设备必需在接收 到8位串行码后，将SDA总线置1位低电平以确认它成功地收到一个字节数据。写操作需在“开始”状态后， 发出一个8位的控制 及器件地址码并得到确认，再发出一个8位或16位数据码地址并在被确认后随时钟不断滚动输出8位数据码，直至“停止”状态发 生。 

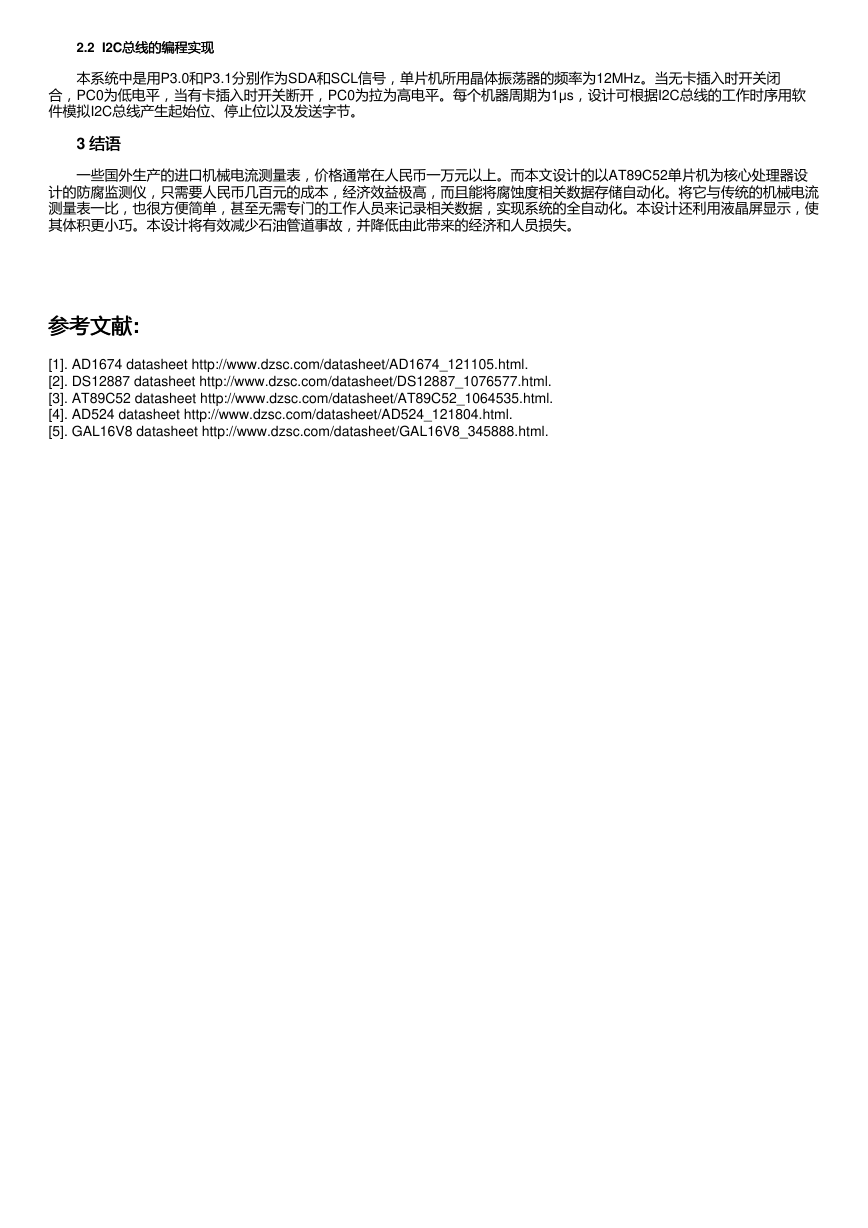

　　2.2 I2C总线的编程实现 总线的编程实现 　　本系统中是用P3.0和P3.1分别作为SDA和SCL信号，单片机所用晶体振荡器的频率为12MHz。当无卡插入时开关闭 合，PC0为低电平，当有卡插入时开关断开，PC0为拉为高电平。每个机器周期为1μs，设计可根据I2C总线的工作时序用软 件模拟I2C总线产生起始位、停止位以及发送字节。 　　3 结语结语 　　一些国外生产的进口机械电流测量表，价格通常在人民币一万元以上。而本文设计的以AT89C52单片机为核心处理器设 计的防腐监测仪，只需要人民币几百元的成本，经济效益极高，而且能将腐蚀度相关数据存储自动化。将它与传统的机械电流 测量表一比，也很方便简单，甚至无需专门的工作人员来记录相关数据，实现系统的全自动化。本设计还利用液晶屏显示，使 其体积更小巧。本设计将有效减少石油管道事故，并降低由此带来的经济和人员损失。 参考文献: 参考文献 [1]. AD1674 datasheet http://www.dzsc.com/datasheet/AD1674_121105.html. [2]. DS12887 datasheet http://www.dzsc.com/datasheet/DS12887_1076577.html. [3]. AT89C52 datasheet http://www.dzsc.com/datasheet/AT89C52_1064535.html. [4]. AD524 datasheet http://www.dzsc.com/datasheet/AD524_121804.html. [5]. GAL16V8 datasheet http://www.dzsc.com/datasheet/GAL16V8_345888.html.
