ns3+eclipse 注：本文仅以 ns-3.23 作为演示，现在 ns3 已经更新到 3.27，大家只需要对号入座即可。为了更好的学习 ns3,方便查看 ns3 的源代码和编程，和大家分享一个方法，ns3+eclipse 首先系统必须安装 jdk：JAVA 的编译环境。需要的源码包有 ns-allinone-3.23.tar.bz2（3.22 也行），eclipse-cpp-mars-R-linux-gtk.tar.gz （C++版本的 eclipse） (以上的代码包括 jdk 安装包我都有，需要的可以问我拿) 首先解压 eclipse-cpp-mars-R-linux-gtk.tar.gz: tar -xvf eclipse-cpp-mars-R-linux-gtk.tar.gz 会在当前目录下有一个文件夹，eclipse cd ./eclipse ./eclipse -vm $JAVA_HOME/bin/java 你们看到的界面和这个不一样，不过菜单栏应该是一样的。解压 ns-allinone-3.23.tar.bz2: tar -xvf ns-allinone-3.23.tar.bz2 解压后会在当前文件夹中看到 ns-allinone-3.23 如果之前已经在系统编译过 ns3 的相关源代码，则编译 ns3 所需要的组件应该已经具备了，如果之前没有编译过 ns3 代码的话，请查看文档 ns-3-tutorial3.23.pdf 文档。在打开的 eclipse 中，File->new->C++Project 然后填入工程名字，源代码的位置，project type 下 Empty Project 选 Executable->Empty Project,Toolchains：选择 Linux GCC。如下图:

继续 Next, 在 Confi gurati ons 上面有 Debu g 和 Relea se 版本， Debu g 必须， Relea se 你自己喜欢，然后点击当前对话框的 Adva nced settin gs 继续相关配置

选中 C/C++Build,看右边 tab 栏，点击 Builder Settings,不要勾选 Use default build command,然后在 Build command:把 ns3 目录下的 waf 编译器的目录路径填上，如/home/haoxiaozi/ns-allinone-3.23/ns-3.23/waf 在 MakeFile Generation 中，不要勾选两个复选框，然后在 Build directory 中填入想要编译生成的目标文件路径：/home/haoxiaozi/ns-allinone-3.23/ns-3.23/如下图,记得在你的目录下创建一个 build 目录 mkdir build

然后点击 tab 中的 Behavior，在 Workbench Build Behavior 中勾选 Build(Incremental build)，把 all 改为 build，然后点击 apply，最后 OK

这个时候回到工程页面，可以看到如下图所示

右键你建立的工程名,ns3_23,然后选中 build project,工程开始编译，目前这样的结果和我们在终端里面编译的结果是一样的，使用了默认的编译选项，如果你想编译其他选项，可以在终端，先使用命令执行： ./waf configuration --enable-tests --enable-examples 如何配置可参考 ns-3-tutorial3.23.pdf，然后再使用 eclipse 编译即可，目前看起来好像和在终端上编译没什么两样，但是你在 eclipse 看源代码的时候，以及编程的时候，你会发现其好处：常用的快捷键是 F2 和 F3，自己尝试一下是什么功能，而且在你编程的时候，你将会喜欢上这种感觉，不用去看 ns3 官网提供的库文件，因为 eclipse 提供了相关提示，很方便编程。想要在该工程中跑自己的程序：选中自己的工程,在菜单栏上 Run->External Tools->External Tools Configuration 新建一个配置文件：按下图配置，类似于终端的执行过程

点击 Run 即可编译和运行，运行结果如下所示：

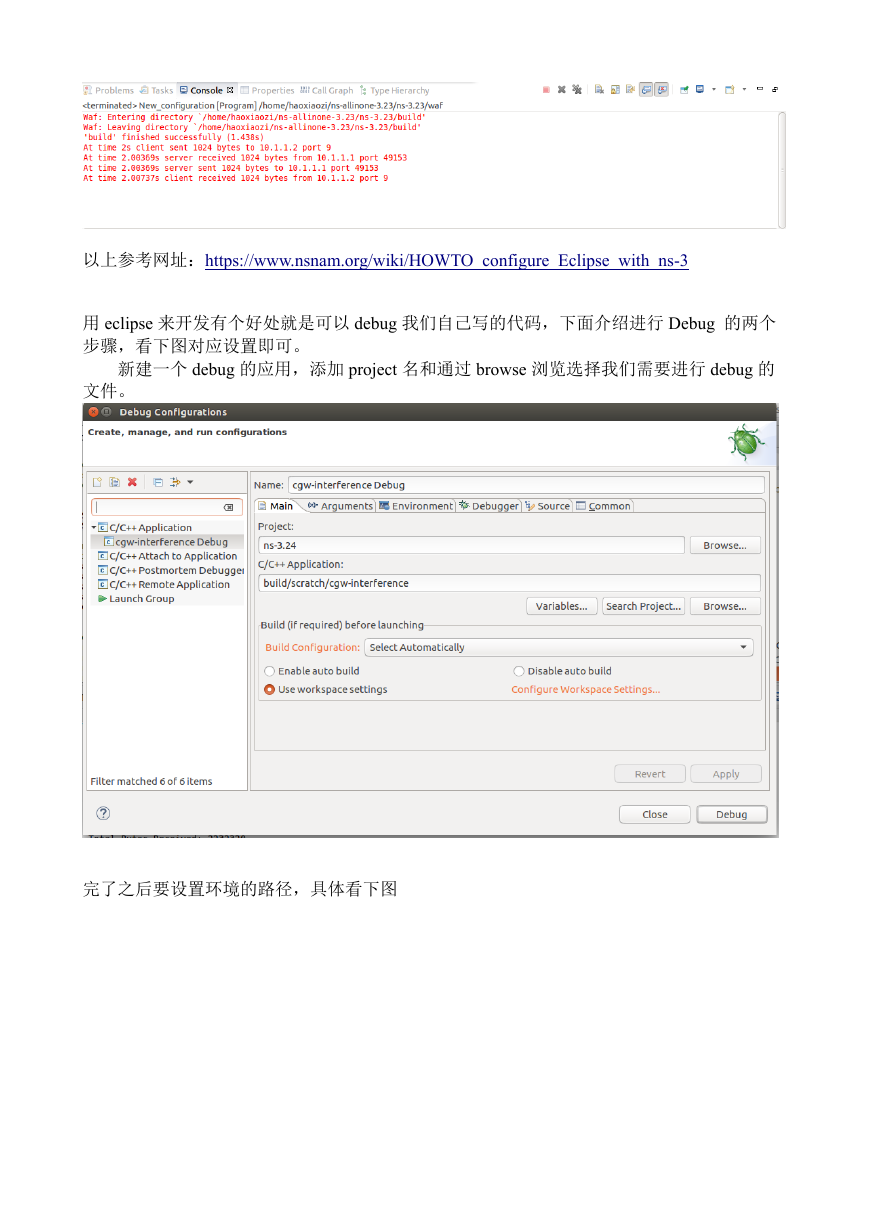

以上参考网址：https://www.nsnam.org/wiki/HOWTO_configure_Eclipse_with_ns-3 用 eclipse 来开发有个好处就是可以 debug 我们自己写的代码，下面介绍进行 Debug 的两个步骤，看下图对应设置即可。新建一个 debug 的应用，添加 project 名和通过 browse 浏览选择我们需要进行 debug 的文件。完了之后要设置环境的路径，具体看下图
