红米5A 逻辑框图&主板元件分布图U2402驱动IC前置摄像头5MPEBI0TXRXT/RX芯片位号供电控制信号时钟U1101MSM8917AP&BP显示屏5寸720PTP_I2C4Lanes CSI2Lanes CSI4 Lanes DSISDC1U1801LPDDR+eMMC2G+16G背景灯UIM1 DATAUIM2 DATAWTR CLKPWR_KEYUSB DP/DMVBUS_USB_INSPMI U0501BQ25601充电ICSLEEP CLK传感器SENSOR_I2C充电电流光&距离加速感应器红外X070119.2MHzclockBB CLKSMPSLDORSTU4501WCN3615BT/WIFI/FMWL_BB_IQWLAN_CMDDRX_BB_IQGPS_BB_IQTX BB_IQDRX B1/B3/B5/B7/B8/B34/B39/B40/B41RFFE1WTR CLKPRX_BB_IQU4502多层双工器GPS_IN扬声器MS送话器BlockDiagramU3分集接收天线开关GPS主接收分集接收U3000射频收发器WTR2965发射主射频通路分集接收蓝牙/2.4G WIFI/GPSU4901低噪放大器显示触摸屏RFFE5后置主摄像头13MPUSB Micro听筒CDC PDMAUDIOSPK P/NBT&WL 2.4GTX B1/B2/B3/B5/B7/B8/B34/39/B40/B41U3301SKY77912主天线开关&GSM功放U3203多模功放SKY77645PRX B1/B3/B5/B8PRX B40/B41接收开关U3409PRX B2/B34/B39TX_B5/B8 2GTX_GSM HBRFFE1RFFE1U2302背景灯驱动ICU2301显示驱动ICSDC2_SDCARDFLASH_ENU0701PM8937电源U2101扬声器功放U0502电量计BUCK_SMB_I2C3G/4G_LB_IN3G/4G_MB_IN3G/4G_HB_INMOTOR DRV振子闪光灯

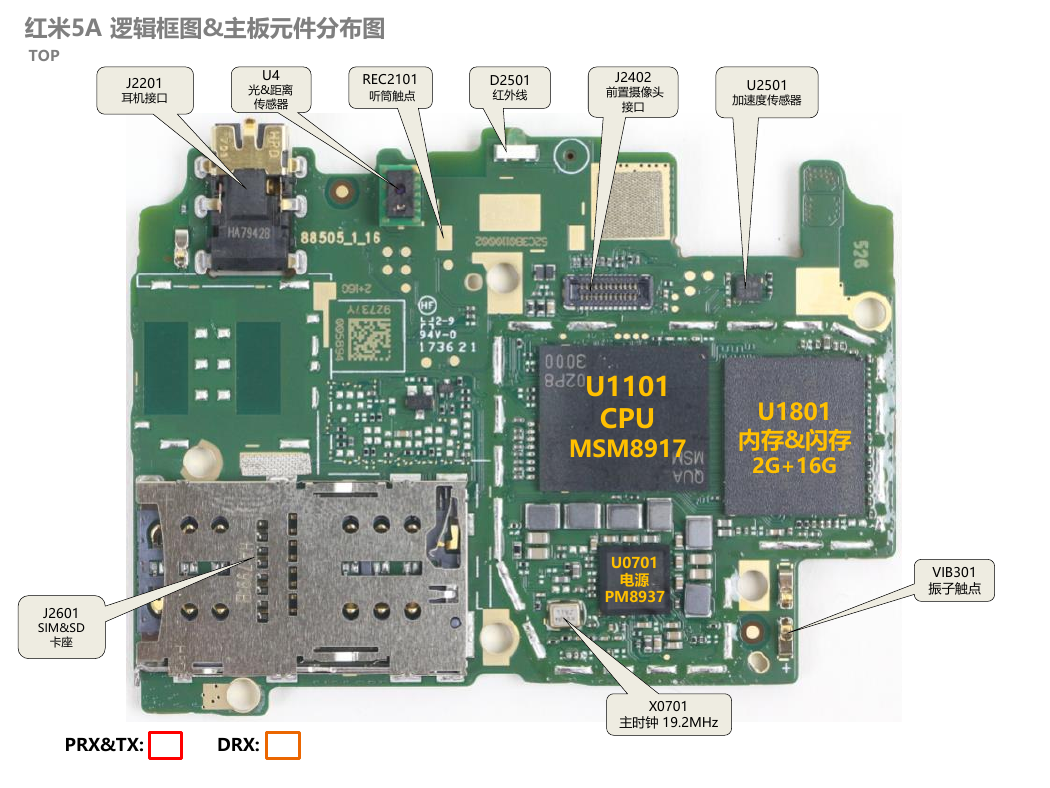

红米5A 逻辑框图&主板元件分布图D2501红外线J2601SIM&SD卡座REC2101听筒触点TOPU1101CPUMSM8917U0701电源PM8937U1801内存&闪存2G+16GX0701主时钟19.2MHzJ2402前置摄像头接口U4光&距离传感器J2201耳机接口U2501加速度传感器PRX&TX:DRX:VIB301振子触点

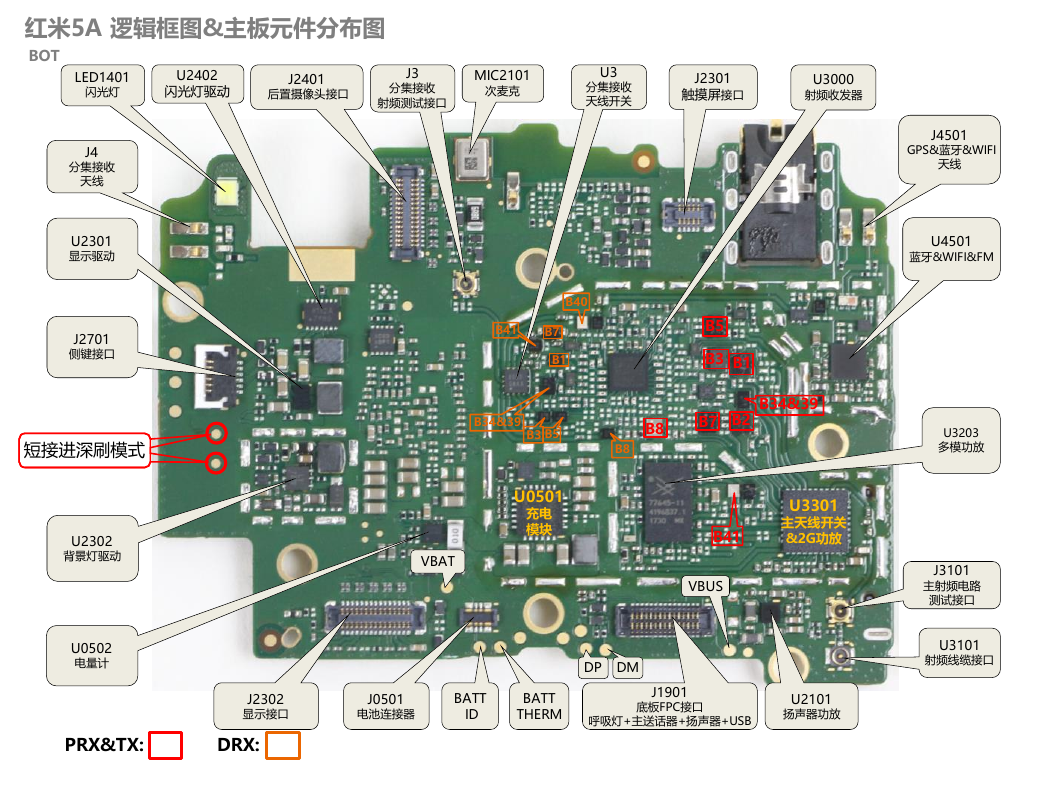

红米5A 逻辑框图&主板元件分布图J2701侧键接口J2301触摸屏接口U3000射频收发器U3101 射频线缆接口J0501电池连接器J3分集接收射频测试接口J1901底板FPC接口呼吸灯+主送话器+扬声器+USBJ2302显示接口MIC2101次麦克BOT短接进深刷模式B7B34&39B5B2B40PRX&TX:DRX:LED1401闪光灯U2101扬声器功放U3分集接收天线开关U3301主天线开关&2G功放B3B5B7B1B3B34&39U2402闪光灯驱动J4501GPS&蓝牙&WIFI 天线J4分集接收天线J3101主射频电路测试接口U4501蓝牙&WIFI&FMB41B8DPDMVBUSBATTIDBATT THERMVBATU3203多模功放U0502电量计J2401后置摄像头接口U2302背景灯驱动U2301显示驱动U0501充电模块B41B8B1

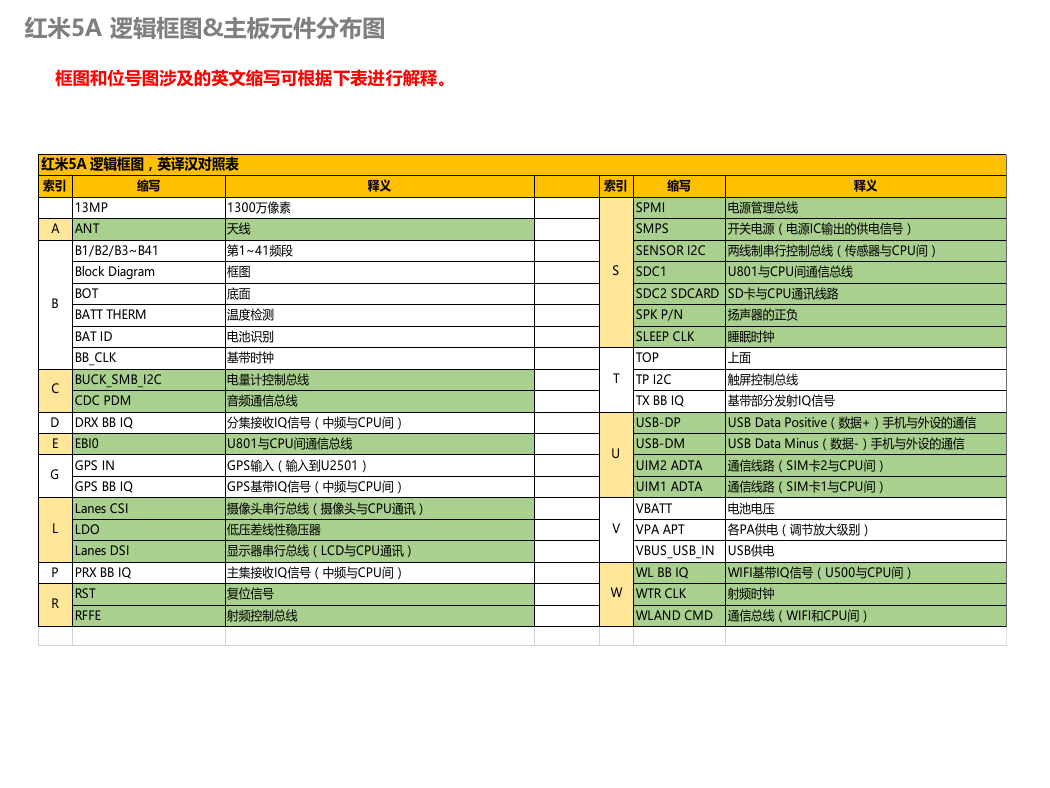

红米5A 逻辑框图&主板元件分布图框图和位号图涉及的英文缩写可根据下表进行解释。索引缩写释义索引缩写释义13MP1300万像素SPMI电源管理总线AANT天线SMPS开关电源（电源IC输出的供电信号）B1/B2/B3~B41第1~41频段SENSOR I2C两线制串行控制总线（传感器与CPU间）Block Diagram框图SDC1U801与CPU间通信总线BOT底面SDC2 SDCARDSD卡与CPU通讯线路BATT THERM温度检测SPK P/N扬声器的正负BAT ID电池识别SLEEP CLK睡眠时钟BB_CLK基带时钟TOP上面BUCK_SMB_I2C电量计控制总线TP I2C触屏控制总线CDC PDM音频通信总线TX BB IQ基带部分发射IQ信号DDRX BB IQ分集接收IQ信号（中频与CPU间）USB-DPUSB Data Positive（数据+）手机与外设的通信EEBI0U801与CPU间通信总线USB-DMUSB Data Minus（数据-）手机与外设的通信GPS INGPS输入（输入到U2501）UIM2 ADTA通信线路（SIM卡2与CPU间）GPS BB IQGPS基带IQ信号（中频与CPU间）UIM1 ADTA通信线路（SIM卡1与CPU间）Lanes CSI摄像头串行总线（摄像头与CPU通讯）VBATT电池电压LDO低压差线性稳压器VPA APT各PA供电（调节放大级别）Lanes DSI显示器串行总线（LCD与CPU通讯）VBUS_USB_INUSB供电PPRX BB IQ主集接收IQ信号（中频与CPU间）WL BB IQWIFI基带IQ信号（U500与CPU间）RST复位信号WTR CLK射频时钟RFFE射频控制总线WLAND CMD通信总线（WIFI和CPU间）红米5A 逻辑框图，英译汉对照表GLRTSUVCWB
