摄像机 GZ-E110 详细用户使用指南 LYT2681-014A

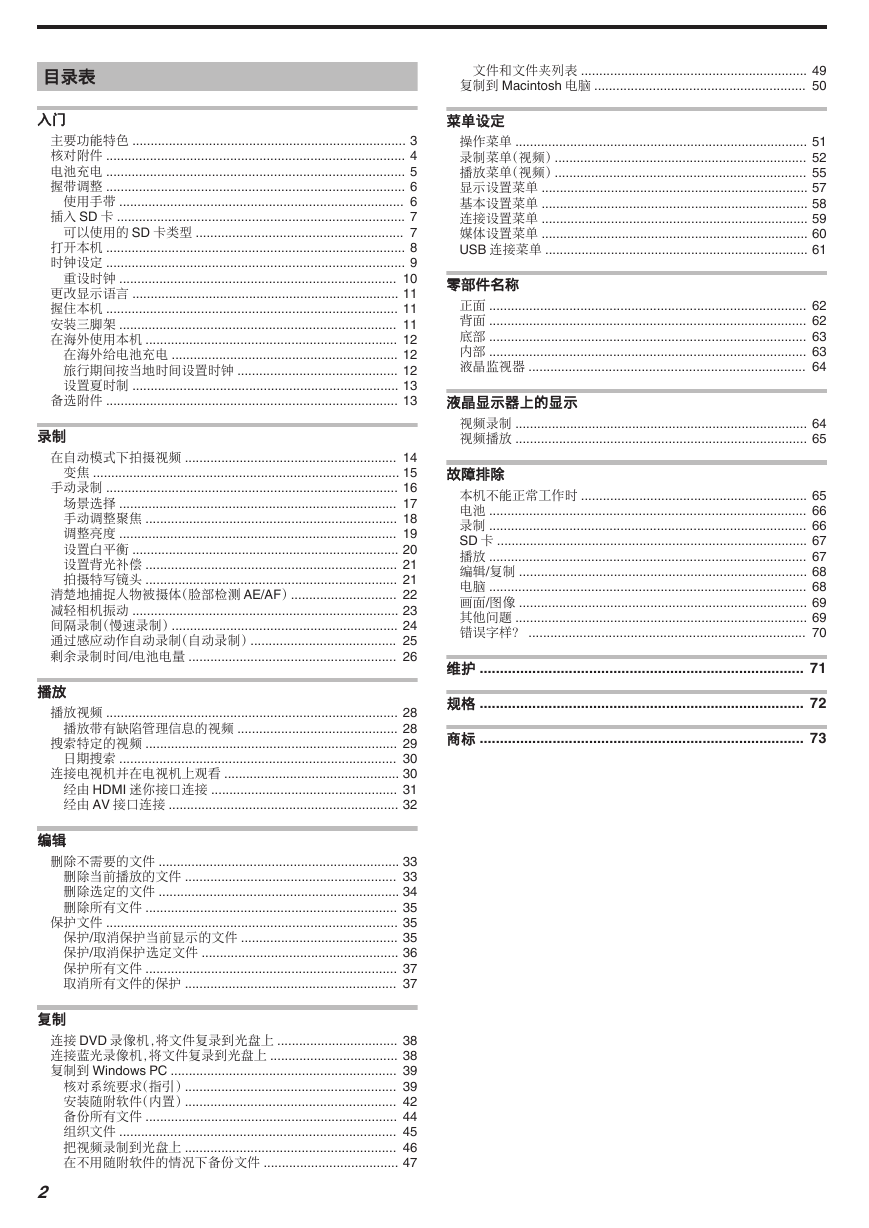

文件和文件夹列表 .............................................................. 49 复制到 Macintosh 电脑 .......................................................... 50 菜单设定操作菜单 ................................................................................ 51 录制菜单（视频） ..................................................................... 52 播放菜单（视频） ..................................................................... 55 显示设置菜单 ......................................................................... 57 基本设置菜单 ......................................................................... 58 连接设置菜单 ......................................................................... 59 媒体设置菜单 ......................................................................... 60 USB 连接菜单 ........................................................................ 61 零部件名称正面 ....................................................................................... 62 背面 ....................................................................................... 62 底部 ....................................................................................... 63 内部 ....................................................................................... 63 液晶监视器 ............................................................................ 64 液晶显示器上的显示视频录制 ................................................................................ 64 视频播放 ................................................................................ 65 故障排除本机不能正常工作时 .............................................................. 65 电池 ....................................................................................... 66 录制 ....................................................................................... 66 SD 卡 ..................................................................................... 67 播放 ....................................................................................... 67 编辑/复制 ............................................................................... 68 电脑 ....................................................................................... 68 画面/图像 ............................................................................... 69 其他问题 ................................................................................ 69 错误字样？ ............................................................................ 70 维护 ................................................................................ 71 规格 ................................................................................ 72 商标 ................................................................................ 73 目录表入门主要功能特色 ........................................................................... 3 核对附件 .................................................................................. 4 电池充电 .................................................................................. 5 握带调整 .................................................................................. 6 使用手带 .............................................................................. 6 插入 SD 卡 ............................................................................... 7 可以使用的 SD 卡类型 ......................................................... 7 打开本机 .................................................................................. 8 时钟设定 .................................................................................. 9 重设时钟 ............................................................................ 10 更改显示语言 ......................................................................... 11 握住本机 ................................................................................ 11 安装三脚架 ............................................................................ 11 在海外使用本机 ..................................................................... 12 在海外给电池充电 .............................................................. 12 旅行期间按当地时间设置时钟 ............................................ 12 设置夏时制 ......................................................................... 13 备选附件 ................................................................................ 13 录制在自动模式下拍摄视频 .......................................................... 14 变焦 .................................................................................... 15 手动录制 ................................................................................ 16 场景选择 ............................................................................ 17 手动调整聚焦 ..................................................................... 18 调整亮度 ............................................................................ 19 设置白平衡 ......................................................................... 20 设置背光补偿 ..................................................................... 21 拍摄特写镜头 ..................................................................... 21 清楚地捕捉人物被摄体（脸部检测 AE/AF） ............................. 22 减轻相机振动 ......................................................................... 23 间隔录制（慢速录制） .............................................................. 24 通过感应动作自动录制（自动录制） ........................................ 25 剩余录制时间/电池电量 ......................................................... 26 播放播放视频 ................................................................................ 28 播放带有缺陷管理信息的视频 ............................................ 28 搜索特定的视频 ..................................................................... 29 日期搜索 ............................................................................ 30 连接电视机并在电视机上观看 ................................................ 30 经由 HDMI 迷你接口连接 ................................................... 31 经由 AV 接口连接 ............................................................... 32 编辑删除不需要的文件 .................................................................. 33 删除当前播放的文件 .......................................................... 33 删除选定的文件 .................................................................. 34 删除所有文件 ..................................................................... 35 保护文件 ................................................................................ 35 保护/取消保护当前显示的文件 ........................................... 35 保护/取消保护选定文件 ...................................................... 36 保护所有文件 ..................................................................... 37 取消所有文件的保护 .......................................................... 37 复制连接 DVD 录像机，将文件复录到光盘上 ................................. 38 连接蓝光录像机，将文件复录到光盘上 ................................... 38 复制到 Windows PC .............................................................. 39 核对系统要求（指引） .......................................................... 39 安装随附软件（内置） .......................................................... 42 备份所有文件 ..................................................................... 44 组织文件 ............................................................................ 45 把视频录制到光盘上 .......................................................... 46 在不用随附软件的情况下备份文件 ..................................... 47 2

主要功能特色摄像机的主要功能 1 全高清（1920×1080 像素）视频录制 2 i.AUTO 自动录制：识别 12 类预先设定的场景 3 数码图像稳定器 4 40 倍光学变焦 5 自动录制：当被摄体进入识别区域时自动开始录制 6 延时录制：在几秒钟时间里观看在几小时内录制的内容 7 HDMI、USB 和 AV Out 接口入门 3

入门核对附件如果有任何物品缺少或损坏，请咨询 JVC 经销商或最近的 JVC 服务中心。图片说明交流电适配器 AC-V10M 0 连接本机，给电池充电。也可以在室内录制或播放视频时使用。电源线（x 2）电池 BN-VG109 0 装入本机供电。 AV 电缆 QAM1322-001 0 连接本机与电视机，以便在电视机上播放录好的图像。 0 购买新的 AV 电缆时，请洽询 JVC 经销商或附近的 JVC 维修服务中心。 USB 电缆（A 型 - 迷你 B 型） 0 连接本机与电脑。基本用户使用指南 0 仔细阅读，并保存在安全的地方，以备需要时查阅。注 : 0 所提供的软件（应用程序软件）为本机内置。 “安装随附软件（内置）” (A p. 42) 0 SD 卡另售。 “可以使用的 SD 卡类型” (A p. 7) 0 在海外使用交流电适配器时，请准备一个市售的转换器插头，便于在到访国或地区使用。 “在海外给电池充电” (A p. 12) 0 如果您需要购买 AV 电缆，请就近洽询 JVC 维修服务中心。 4 . . . . . .

电池充电电池买来后，以及剩余电量低时，要立即给电池充电。购买时电池没有电。 1 安装电池。（液晶监视器关闭时，电池开始充电。）入门 0 把电池的顶部与本机上的标记对齐，并滑入电池，直至电池咔哒一声卡进。 2 连接交流电适配器与直流电接口。 3 插入电源。 0 充电过程中，充电灯会闪烁。充电结束时熄灭。 0 如果充电灯快速闪烁或闪烁两次，请参阅下面的“注意事项”。小心 : 请务必使用 JVC 电池。 0 如果使用 JVC 电池以外的任何其他电池，则无法保证安全和性能。 0 充电时间：约 2 小时 50 分钟（使用附带的电池） * 充电时间是在 25℃的条件下使用本机时的时间。如果电池在 10°C 到 35°C 室温范围以外的环境下充电，可能需要较长时间，也可能不会开始充电。如果电池充电未开始，CHARGE 灯将以慢循环闪烁 2 次通知用户。这时，不要管电池，过一会儿再充电。在某些使用条件下，如低温环境下，录制时间和播放时间也可能缩短。 0 在购买后对电池进行首次充电时或者长期未使用电池时，充电需要比平时更长的时间。在使用未完全充电的电池时，摄像机可能不能启动。在充电完成后使用电池。务必使用随附的交流电适配器。 0 如果您使用任何其他交流电适配器，而不使用随附的交流电适配器，则可能发生故障。 0 交流电适配器连接期间，您可以录制或播放视频。（录制或播放过程中无法给电池充电。）如果长时间使用本机，请取下电池。放置在本机内可能造成电池性能降低。 0 如果发生故障（电压过高等），或者电池并非 JVC 生产，就会停止充电。此时，CHARGE 灯会迅速闪烁，以示提醒。充电电池： 0 在低温环境（10°C 或更低）使用电池时，工作时间可能会缩短，或无法正常工作。冬季在户外使用本时，装入电池前，先把电池捂暖，如放在口袋里。（不要直接与热体接触。） 0 不要让电池处于过高的温度下，如直射的阳光或火。 0 取出电池后，将其置于温度介于 15°C 至 25°C 的干燥场所。 0 如果电池长期不用，则保持 30 %（X）的电量。然后，每 6 个月把电池充足电，然后完全放电，再继续保持 30 %（X）的电量。注 : 0 在室内进行长时间录制时，可以把本机与交流电适配器连接。 5 . . .

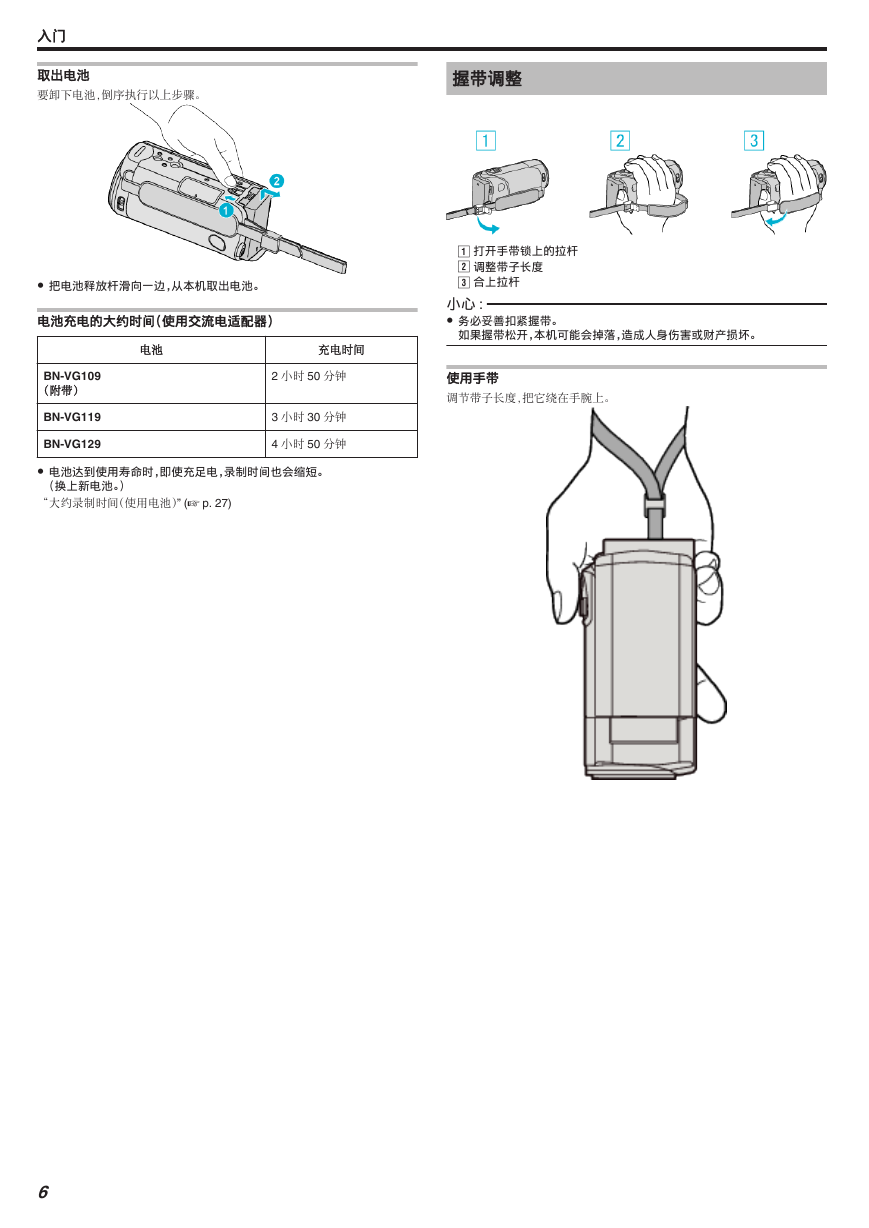

入门取出电池要卸下电池，倒序执行以上步骤。握带调整 0 把电池释放杆滑向一边，从本机取出电池。电池充电的大约时间（使用交流电适配器） A 打开手带锁上的拉杆 B 调整带子长度 C 合上拉杆小心 : 0 务必妥善扣紧握带。电池充电时间如果握带松开，本机可能会掉落，造成人身伤害或财产损坏。 BN-VG109 （附带） BN-VG119 BN-VG129 2 小时 50 分钟 3 小时 30 分钟 4 小时 50 分钟 0 电池达到使用寿命时，即使充足电，录制时间也会缩短。（换上新电池。） “大约录制时间（使用电池）” (A p. 27) 使用手带调节带子长度，把它绕在手腕上。 6 . . .

插入SD 卡插入市售的 SD 卡。 “可以使用的 SD 卡类型” (A p. 7) “大约视频录制时间” (A p. 27) 1 关闭液晶监视器。 2 打开盖子。 3 插入 SD 卡。 0 插入时标签朝外。警告否则可能会损坏本机和 SD 卡。 0 千万不要把 SD 卡插反。 0 插入或取出 SD 卡之前，先关掉本机的电源。 0 插入 SD 卡时，不要碰到金属接触面。注 : 0 要使用已经在其它设备上用过的 SD 卡，有必要通过媒体设置用“格式化 SD 卡”对 SD 卡进行格式化（初始化）。 “媒体设置菜单” (A p. 60) 取出卡把 SD 卡向内推一次，然后径直拉出。入门可以使用的 SD 卡类型此摄像机可以使用以下 SD 卡：操作在以下制造商出品的 SD 卡上得到确认。 0 松下 0 东芝 0 SanDisk SDHC 卡 0 使用 Class 4 或以上兼容 SDHC 卡（4 GB 到 32 GB）。 SDXC 卡 0 使用 Class 4 或以上兼容 SDXC 卡（最大 128 GB）。注 : 0 不使用上述指定的 SD 卡（包括 SDHC/SDXC 卡），可导致录制失败或数据 0 不能保证本机能使用所有 SD 卡。有些 SD 卡基于规格的更改等理由而不 0 要以“视频质量”设为“UXP”录制视频，建议使用 Class 6 或更高的兼容 0 Class 4 和 Class 6 保证能在读取或写入数据时分别达到 4 MB/秒和 6 MB/ 0 您还可以使用 Class 10 兼容 SDHC/SDXC 卡。 0 为保护数据，不要触摸 SD 卡的端子。 0 UHS-I SDHC/SDXC 卡的使用方式与标准的 SDHC/SDXC 卡相同。 SDHC/SDXC 卡。秒的最低传输速率。丢失。能操作。不支持 UHS Speed Class。 7 . . . . . .

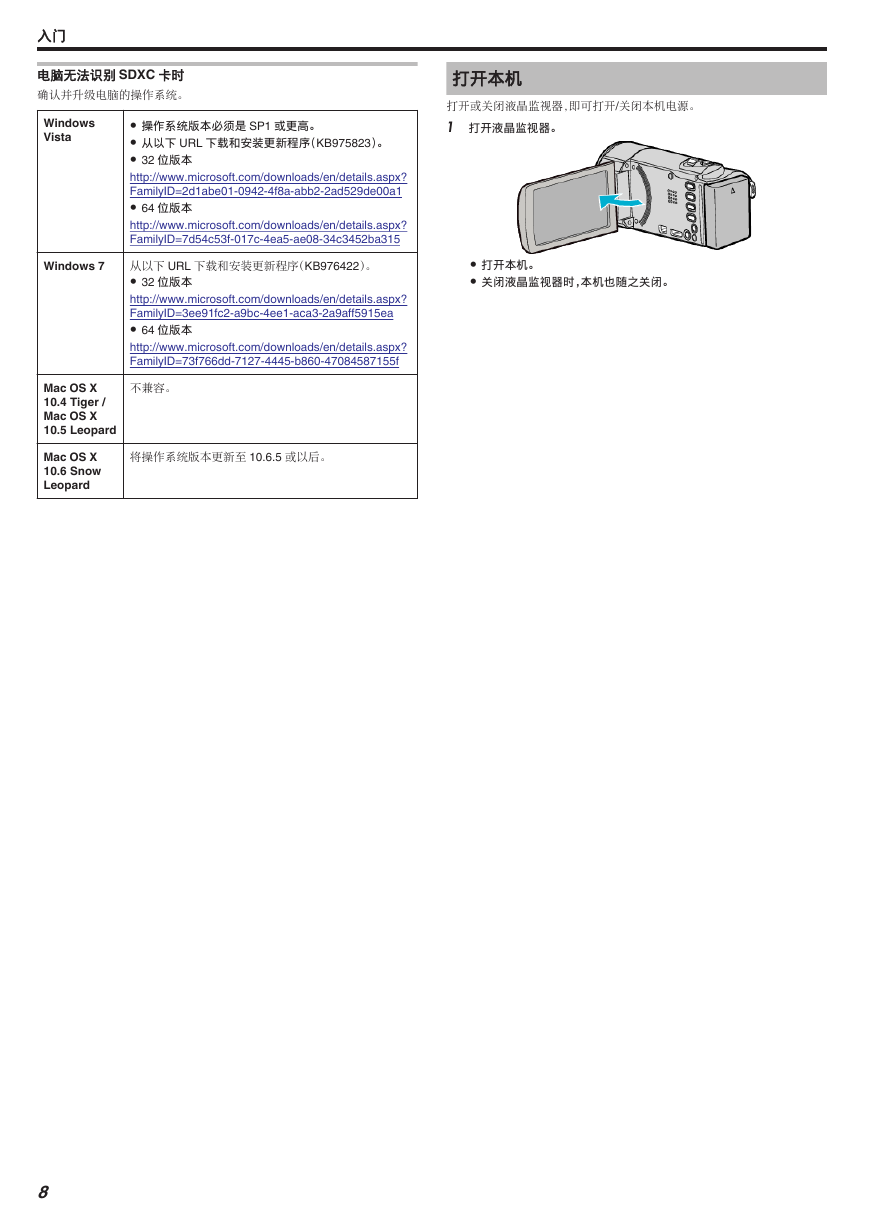

打开本机打开或关闭液晶监视器，即可打开/关闭本机电源。 1 打开液晶监视器。 0 打开本机。 0 关闭液晶监视器时，本机也随之关闭。 0 操作系统版本必须是 SP1 或更高。 0 从以下 URL 下载和安装更新程序（KB975823）。 0 32 位版本 http://www.microsoft.com/downloads/en/details.aspx? FamilyID=2d1abe01-0942-4f8a-abb2-2ad529de00a1 0 64 位版本 http://www.microsoft.com/downloads/en/details.aspx? FamilyID=7d54c53f-017c-4ea5-ae08-34c3452ba315 从以下 URL 下载和安装更新程序（KB976422）。 0 32 位版本 http://www.microsoft.com/downloads/en/details.aspx? FamilyID=3ee91fc2-a9bc-4ee1-aca3-2a9aff5915ea 0 64 位版本 http://www.microsoft.com/downloads/en/details.aspx? FamilyID=73f766dd-7127-4445-b860-47084587155f 不兼容。将操作系统版本更新至 10.6.5 或以后。入门电脑无法识别 SDXC 卡时确认并升级电脑的操作系统。 Windows Vista Windows 7 Mac OS X 10.4 Tiger / Mac OS X 10.5 Leopard Mac OS X 10.6 Snow Leopard 8 .
