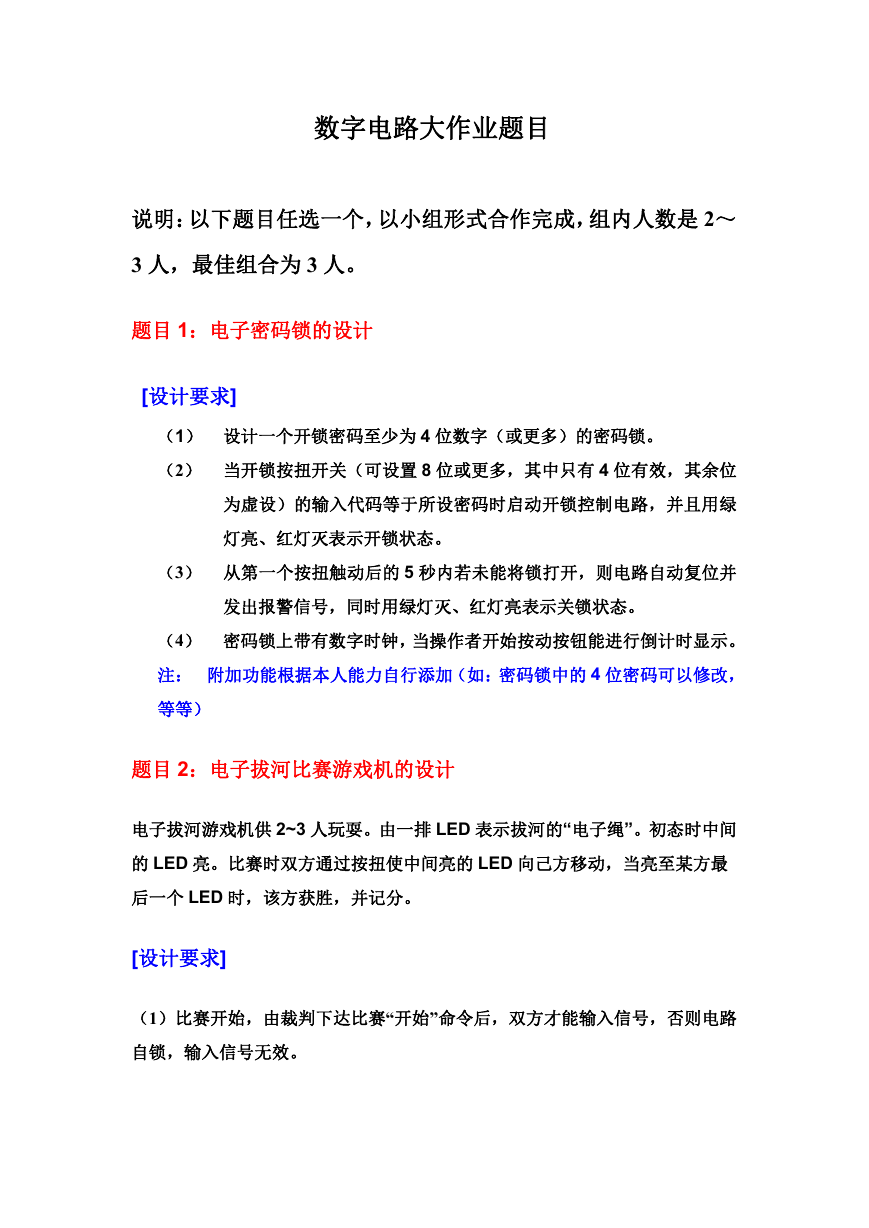

数字电路大作业题目 说明：以下题目任选一个，以小组形式合作完成，组内人数是 2～ 3 人，最佳组合为 3 人。 题目 1：电子密码锁的设计 [设计要求] （1） 设计一个开锁密码至少为 4 位数字（或更多）的密码锁。 （2） 当开锁按扭开关（可设置 8 位或更多，其中只有 4 位有效，其余位 为虚设）的输入代码等于所设密码时启动开锁控制电路，并且用绿 灯亮、红灯灭表示开锁状态。 （3） 从第一个按扭触动后的 5 秒内若未能将锁打开，则电路自动复位并 发出报警信号，同时用绿灯灭、红灯亮表示关锁状态。 （4） 密码锁上带有数字时钟，当操作者开始按动按钮能进行倒计时显示。 注： 附加功能根据本人能力自行添加（如：密码锁中的 4 位密码可以修改， 等等） 题目 2：电子拔河比赛游戏机的设计 电子拔河游戏机供 2~3 人玩耍。由一排 LED 表示拔河的“电子绳”。初态时中间 的 LED 亮。比赛时双方通过按扭使中间亮的 LED 向己方移动，当亮至某方最 后一个 LED 时，该方获胜，并记分。 [设计要求] （1）比赛开始，由裁判下达比赛“开始”命令后，双方才能输入信号，否则电路 自锁，输入信号无效。 

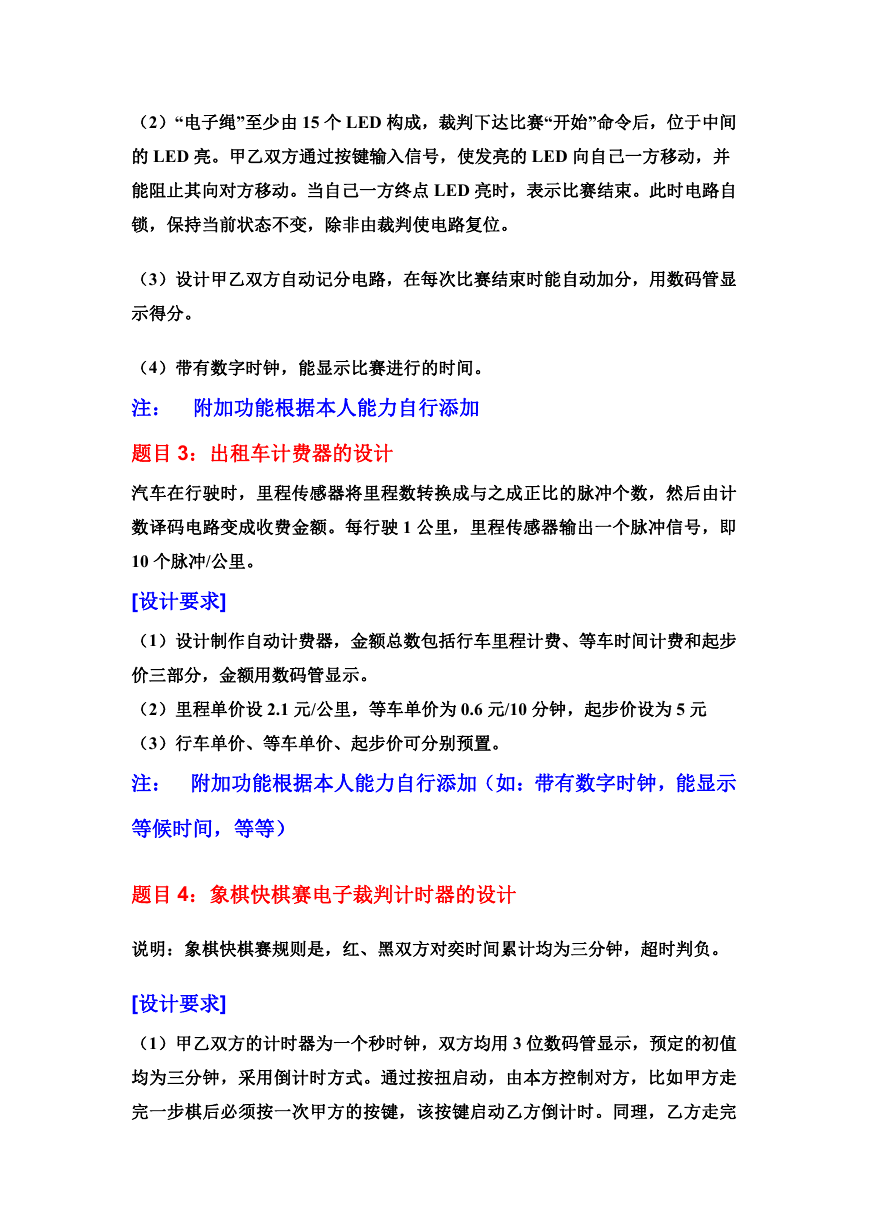

（2）“电子绳”至少由 15 个 LED 构成，裁判下达比赛“开始”命令后，位于中间 的 LED 亮。甲乙双方通过按键输入信号，使发亮的 LED 向自己一方移动，并 能阻止其向对方移动。当自己一方终点 LED 亮时，表示比赛结束。此时电路自 锁，保持当前状态不变，除非由裁判使电路复位。 （3）设计甲乙双方自动记分电路，在每次比赛结束时能自动加分，用数码管显 示得分。 （4）带有数字时钟，能显示比赛进行的时间。 注： 附加功能根据本人能力自行添加 题目 3：出租车计费器的设计 汽车在行驶时，里程传感器将里程数转换成与之成正比的脉冲个数，然后由计 数译码电路变成收费金额。每行驶 1 公里，里程传感器输出一个脉冲信号，即 10 个脉冲/公里。 [设计要求] （1）设计制作自动计费器，金额总数包括行车里程计费、等车时间计费和起步 价三部分，金额用数码管显示。 （2）里程单价设 2.1 元/公里，等车单价为 0.6 元/10 分钟，起步价设为 5 元 （3）行车单价、等车单价、起步价可分别预置。 注： 附加功能根据本人能力自行添加（如：带有数字时钟，能显示 等候时间，等等） 题目 4：象棋快棋赛电子裁判计时器的设计 说明：象棋快棋赛规则是，红、黑双方对奕时间累计均为三分钟，超时判负。 [设计要求] （1）甲乙双方的计时器为一个秒时钟，双方均用 3 位数码管显示，预定的初值 均为三分钟，采用倒计时方式。通过按扭启动，由本方控制对方，比如甲方走 完一步棋后必须按一次甲方的按键，该按键启动乙方倒计时。同理，乙方走完 

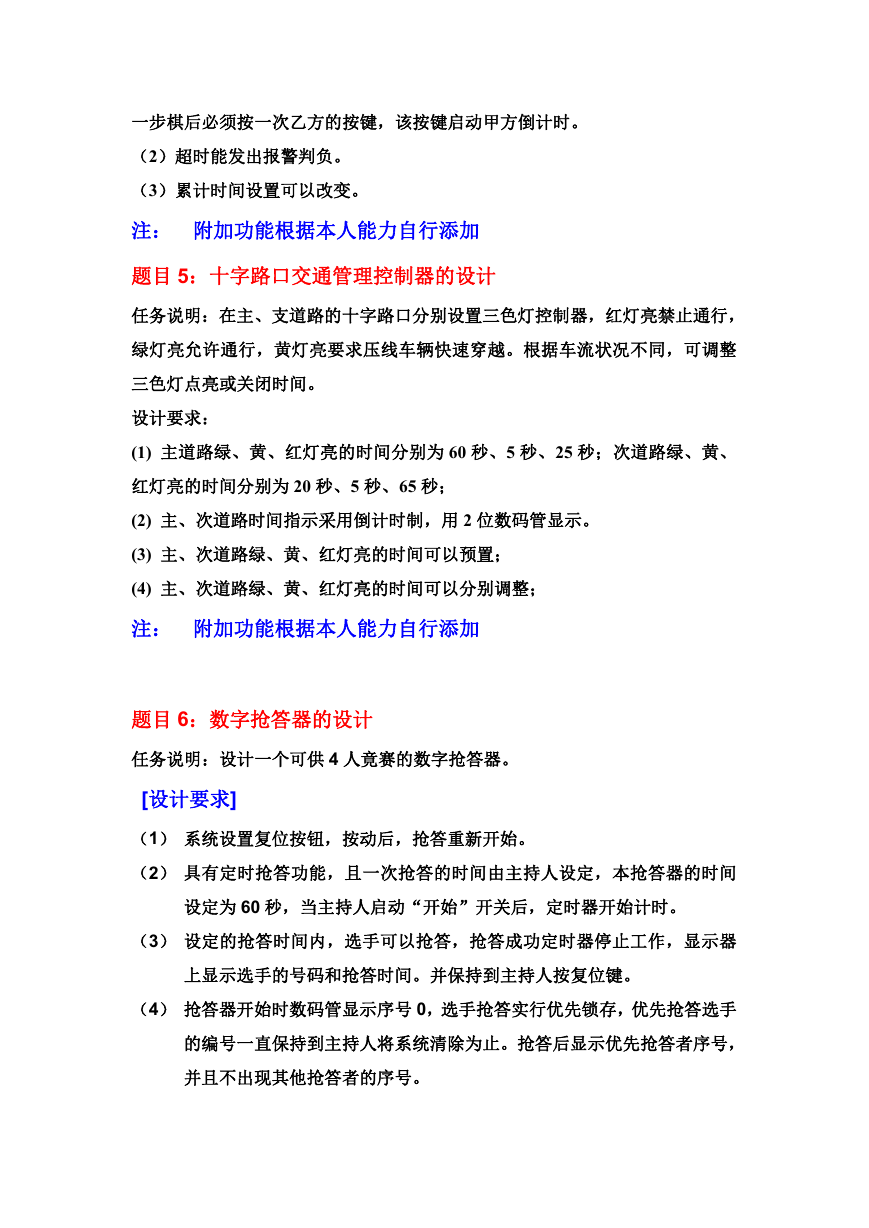

一步棋后必须按一次乙方的按键，该按键启动甲方倒计时。 （2）超时能发出报警判负。 （3）累计时间设置可以改变。 注： 附加功能根据本人能力自行添加 题目 5：十字路口交通管理控制器的设计 任务说明：在主、支道路的十字路口分别设置三色灯控制器，红灯亮禁止通行， 绿灯亮允许通行，黄灯亮要求压线车辆快速穿越。根据车流状况不同，可调整 三色灯点亮或关闭时间。 设计要求： (1) 主道路绿、黄、红灯亮的时间分别为 60 秒、5 秒、25 秒；次道路绿、黄、 红灯亮的时间分别为 20 秒、5 秒、65 秒； (2) 主、次道路时间指示采用倒计时制，用 2 位数码管显示。 (3) 主、次道路绿、黄、红灯亮的时间可以预置； (4) 主、次道路绿、黄、红灯亮的时间可以分别调整； 注： 附加功能根据本人能力自行添加 题目 6：数字抢答器的设计 任务说明：设计一个可供 4 人竟赛的数字抢答器。 [设计要求] （1） 系统设置复位按钮，按动后，抢答重新开始。 （2） 具有定时抢答功能，且一次抢答的时间由主持人设定，本抢答器的时间 设定为 60 秒，当主持人启动“开始”开关后，定时器开始计时。 （3） 设定的抢答时间内，选手可以抢答，抢答成功定时器停止工作，显示器 上显示选手的号码和抢答时间。并保持到主持人按复位键。 （4） 抢答器开始时数码管显示序号 0，选手抢答实行优先锁存，优先抢答选手 的编号一直保持到主持人将系统清除为止。抢答后显示优先抢答者序号， 并且不出现其他抢答者的序号。 

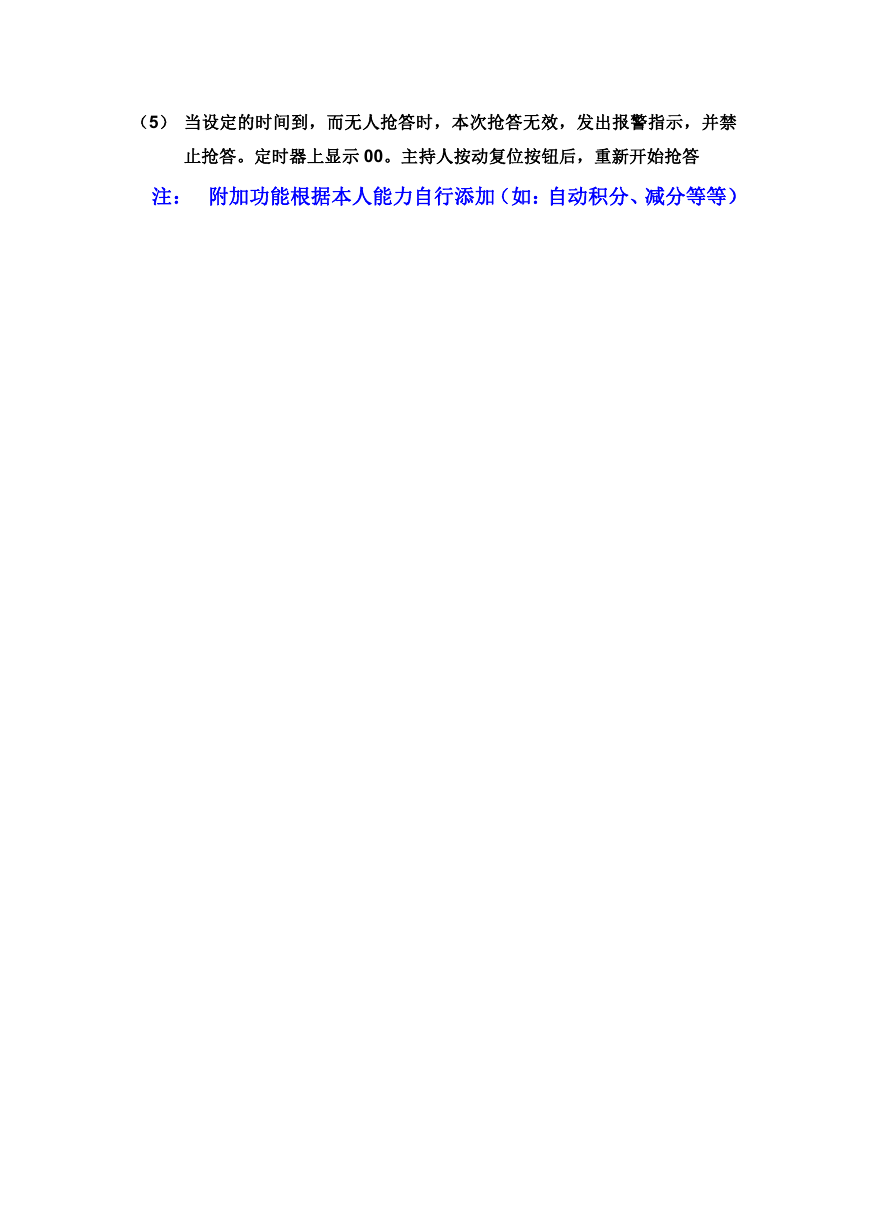

（5） 当设定的时间到，而无人抢答时，本次抢答无效，发出报警指示，并禁 止抢答。定时器上显示 00。主持人按动复位按钮后，重新开始抢答 注： 附加功能根据本人能力自行添加（如：自动积分、减分等等）
