GARMIN GPS导航设备-eTrex Legend C 奇彩说明书.pdf

第1页 / 共83页
第2页 / 共83页
第3页 / 共83页
第4页 / 共83页
第5页 / 共83页
第6页 / 共83页
第7页 / 共83页
第8页 / 共83页
资料共83页,剩余部分请下载后查看

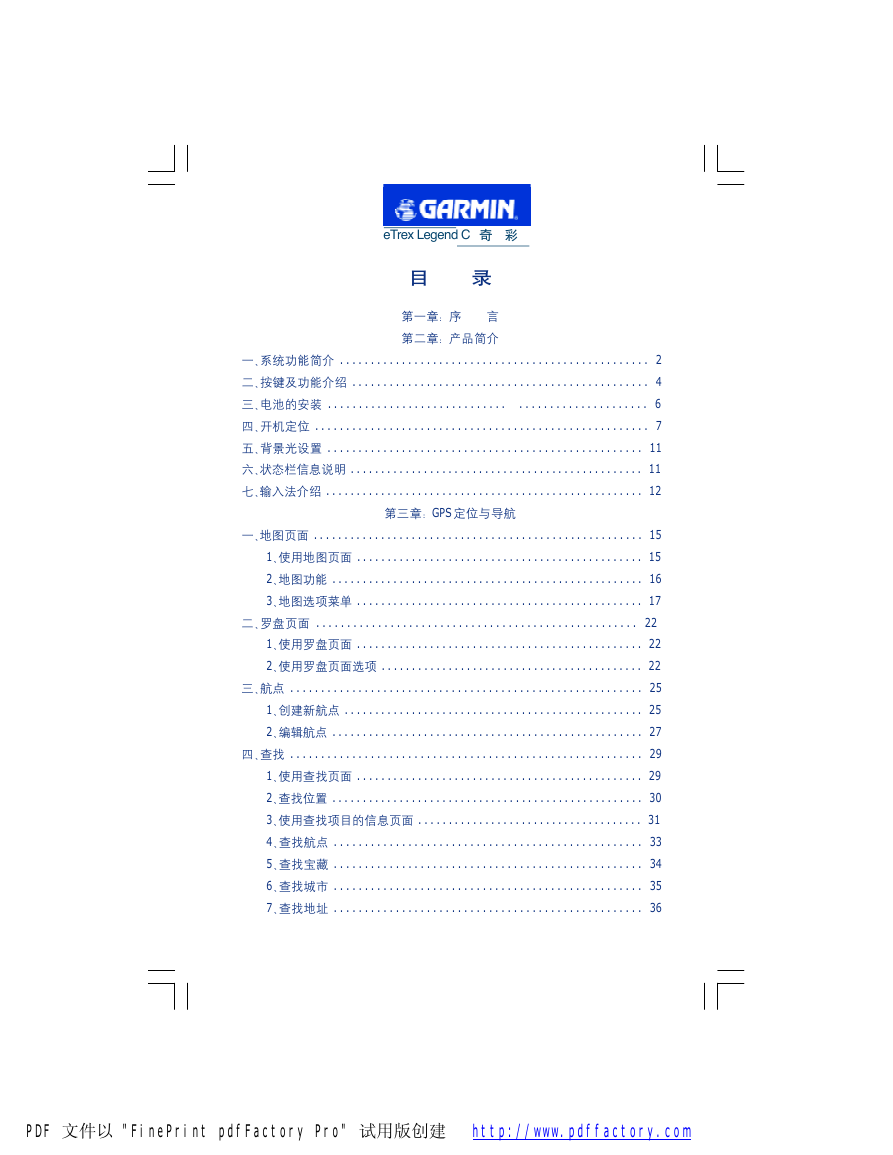

eTrex Legend C 奇 彩 目 录 第一章:序 言 第二章:产品简介 一、系统功能简介 .................................................. 2 二、按键及功能介绍 ................................................ 4 三、电池的安装 ............................. ..................... 6 四、开机定位 ...................................................... 7 五、背景光设置 ................................................... 11 六、状态栏信息说明 ................................................ 11 七、输入法介绍 .................................................... 12 第三章:GPS 定位与导航 一、地图页面 ...................................................... 15 1、使用地图页面 ............................................... 15 2、地图功能 ................................................... 16 3、地图选项菜单 ............................................... 17 二、罗盘页面 .................................................... 22 1、使用罗盘页面 ............................................... 22 2、使用罗盘页面选项 ........................................... 22 三、航点 ......................................................... 25 1、创建新航点 ................................................. 25 2、编辑航点 ................................................... 27 四、查找 ......................................................... 29 1、使用查找页面 ............................................... 29 2、查找位置 ................................................... 30 3、使用查找项目的信息页面 ..................................... 31 4、查找航点 .................................................. 33 5、查找宝藏 .................................................. 34 6、查找城市 .................................................. 35 7、查找地址 .................................................. 36 奇 彩 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

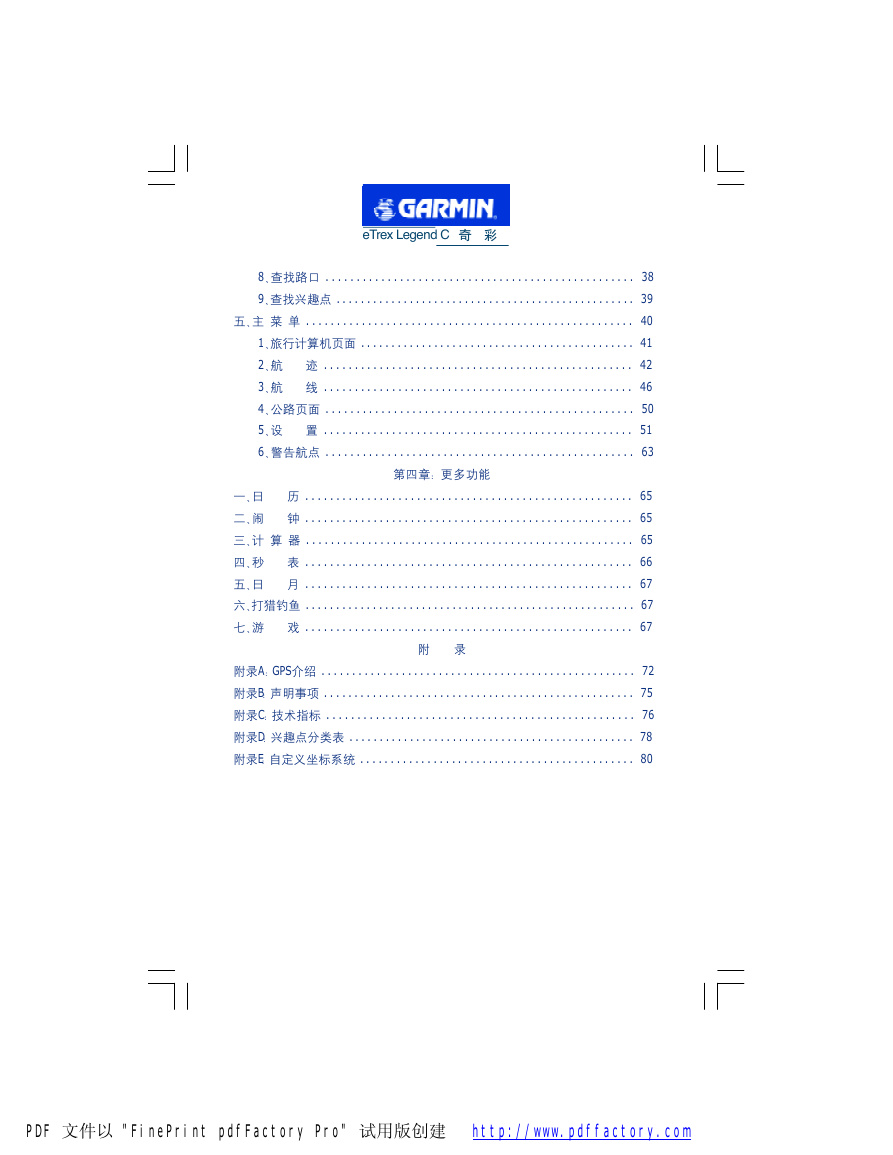

eTrex Legend C 奇 彩 8、查找路口 .................................................. 38 9、查找兴趣点 ................................................. 39 五、主 菜 单 ..................................................... 40 1、旅行计算机页面 ............................................. 41 2、航 迹 .................................................. 42 3、航 线 .................................................. 46 4、公路页面 .................................................. 50 5、设 置 .................................................. 51 6、警告航点 .................................................. 63 第四章:更多功能 一、日 历 ..................................................... 65 二、闹 钟 ..................................................... 65 三、计 算 器 ..................................................... 65 四、秒 表 ..................................................... 66 五、日 月 ..................................................... 67 六、打猎钓鱼 ...................................................... 67 七、游 戏 ..................................................... 67 附 录 附录A:GPS介绍 ................................................... 72 附录B:声明事项 ................................................... 75 附录C:技术指标 .................................................. 76 附录D:兴趣点分类表 ............................................... 78 附录E:自定义坐标系统 ............................................. 80 eTrex Legend C PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

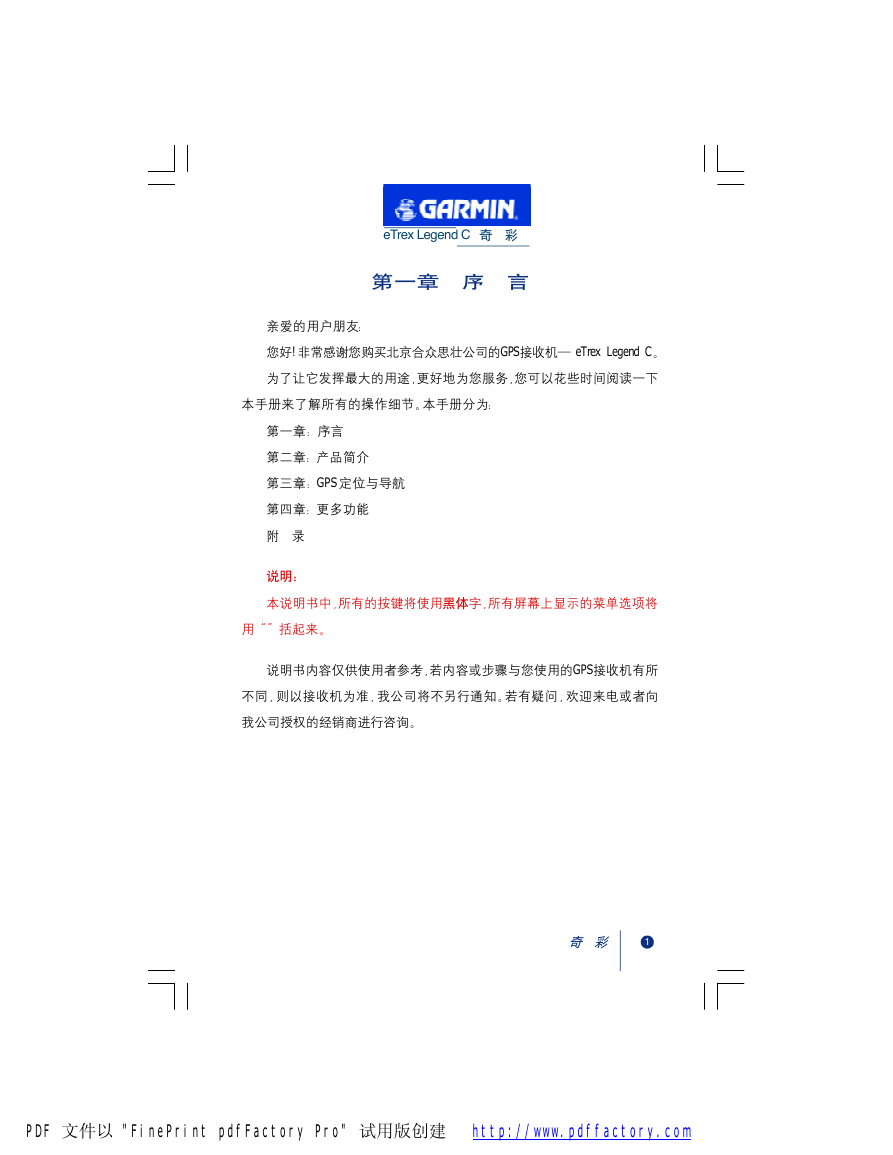

eTrex Legend C 奇 彩 第一章 序 言 亲爱的用户朋友: 您好!非常感谢您购买北京合众思壮公司的GPS接收机— eTrex Legend C。 为了让它发挥最大的用途,更好地为您服务,您可以花些时间阅读一下 本手册来了解所有的操作细节。本手册分为: 第一章:序言 第二章:产品简介 第三章:GPS 定位与导航 第四章:更多功能 附 录 说明: 本说明书中,所有的按键将使用黑体字,所有屏幕上显示的菜单选项将 用“”括起来。 说明书内容仅供使用者参考,若内容或步骤与您使用的GPS接收机有所 不同,则以接收机为准,我公司将不另行通知。若有疑问,欢迎来电或者向 我公司授权的经销商进行咨询。 奇 彩 1 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

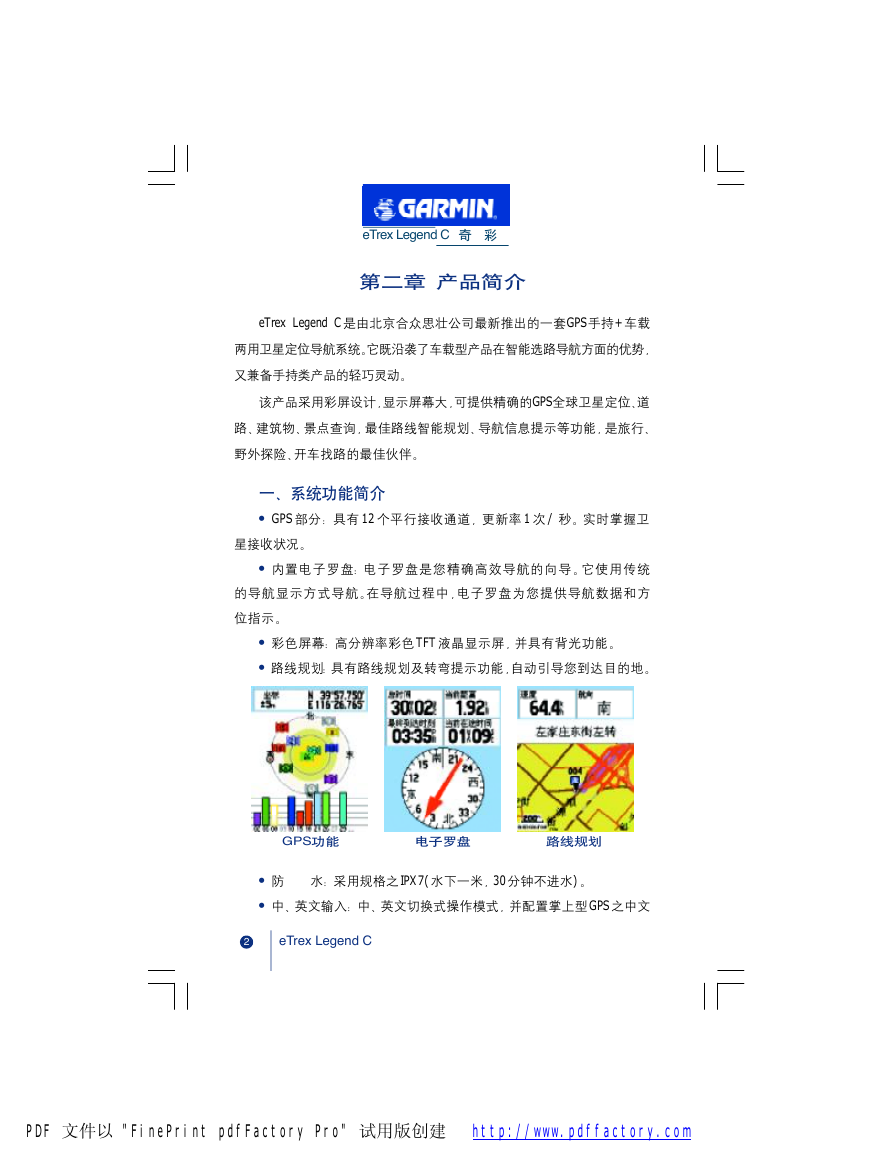

eTrex Legend C 奇 彩 第二章 产品简介 eTrex Legend C是由北京合众思壮公司最新推出的一套GPS手持+车载 两用卫星定位导航系统。它既沿袭了车载型产品在智能选路导航方面的优势, 又兼备手持类产品的轻巧灵动。 该产品采用彩屏设计,显示屏幕大,可提供精确的GPS全球卫星定位、道 路、建筑物、景点查询,最佳路线智能规划、导航信息提示等功能,是旅行、 野外探险、开车找路的最佳伙伴。 一、系统功能简介 ● GPS 部分:具有 12 个平行接收通道,更新率 1 次 / 秒。实时掌握卫 星接收状况。 ● 内置电子罗盘:电子罗盘是您精确高效 导航的 向导。它使用传统 的导航显示方式导航。在导航过程中,电子罗盘为您提供导航数据和 方 位指示。 ● 彩色屏幕:高分辨率彩色 TFT 液晶显示屏,并具有背光功能。 ● 路线规划:具有路线规划及转弯提示功能,自动引导您到达目的地。 GPS功能 电子罗盘 路线规划 ● 防 水:采用规格之 IPX7(水下一米,30分钟不进水)。 ● 中、英文输入:中、英文切换式操作模式,并配置掌上型 GPS之中文 2 eTrex Legend C PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

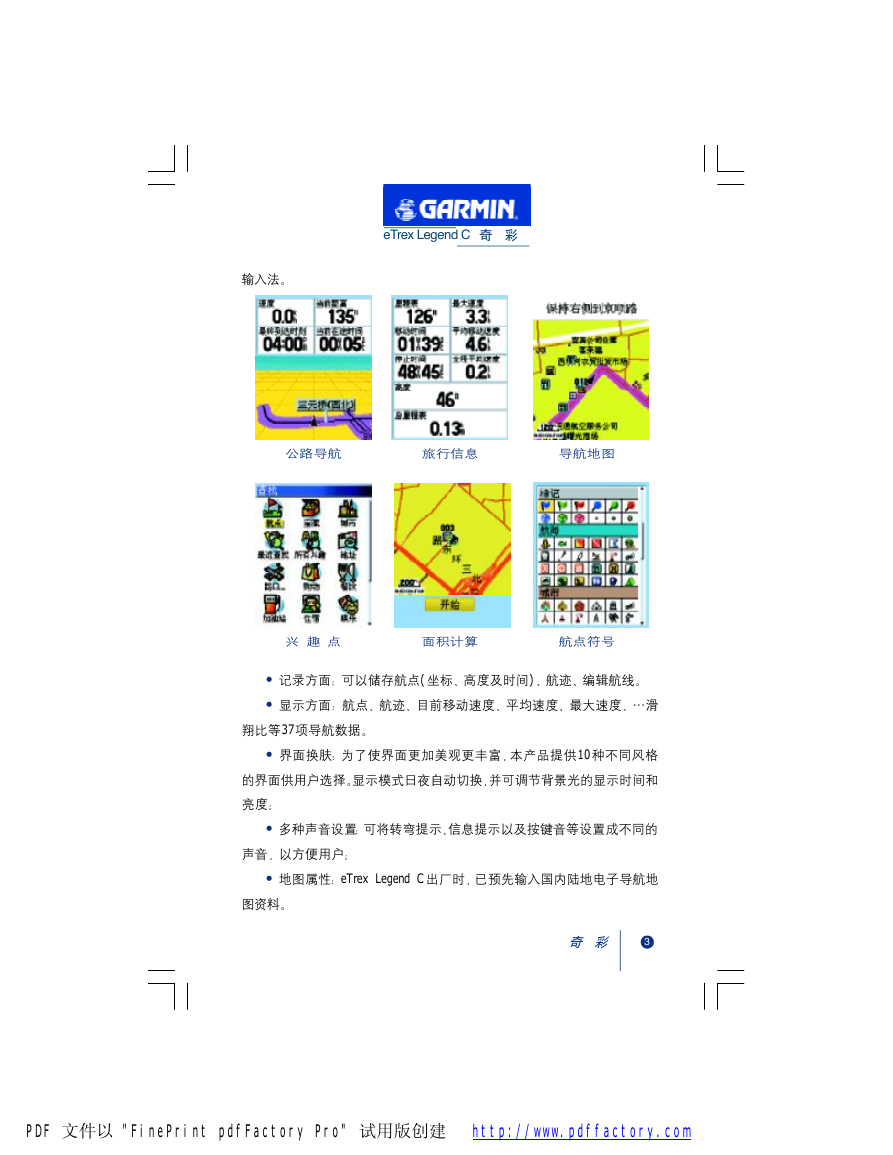

eTrex Legend C 奇 彩 输入法。 公路导航 旅行信息 导航地图 兴 趣 点 面积计算 航点符号 ● 记录方面:可以储存航点(坐标、高度及时间)、航迹、编辑航线。 ● 显示方面:航点、航迹、目前移动速度、平均速度、最大速度、…滑 翔比等37项导航数据。 ● 界面换肤:为了使界面更加美观更丰富,本产品提供10种不同风格 的界面供用户选择。显示模式日夜自动切换,并可调节背景光的显示时间和 亮度; ● 多种声音设置:可将转弯提示、信息提示以及按键音等设置成不同的 声音,以方便用户; ● 地图属性:eTrex Legend C出厂时,已预先输入国内陆地电子导航地 图资料。 奇 彩 3 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

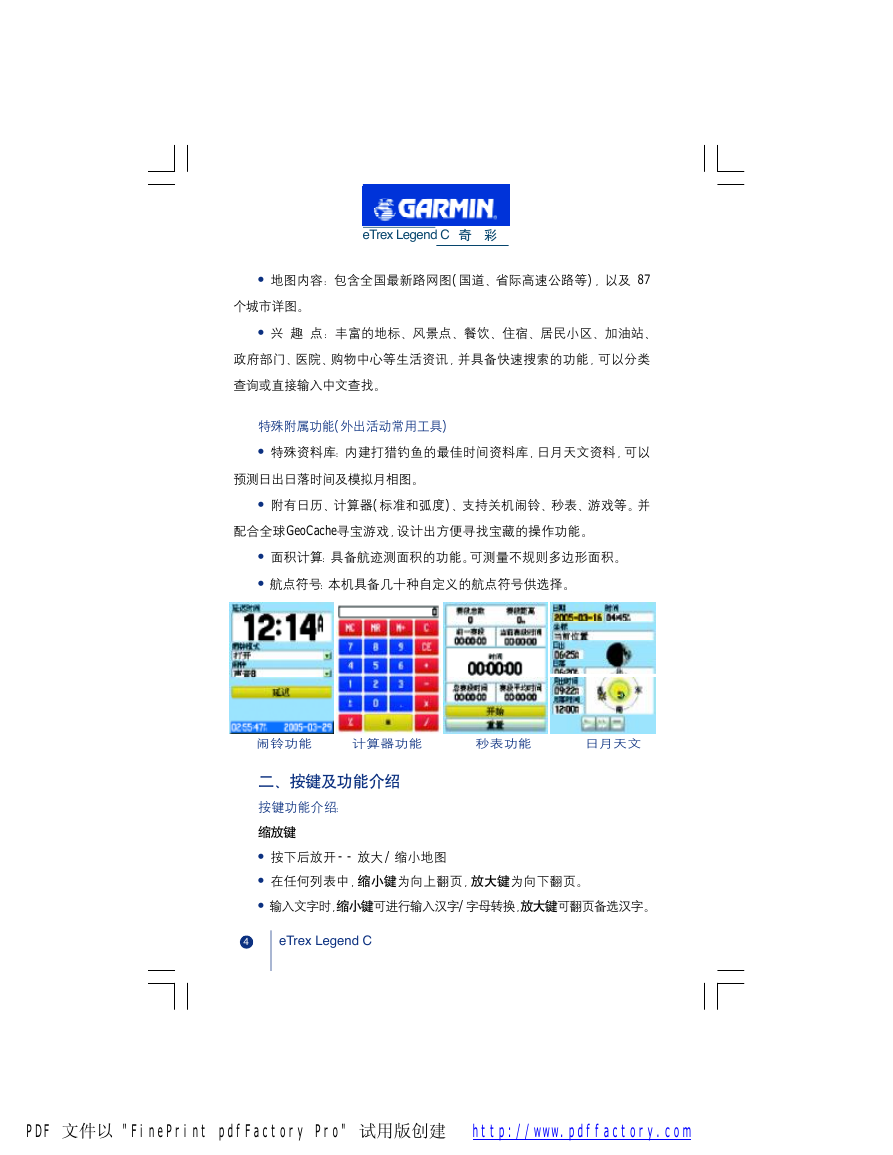

eTrex Legend C 奇 彩 ● 地图内容:包含全国最新路网图(国道、省际高速公路等),以及 87 个城市详图。 ● 兴 趣 点:丰富的地标、风景点、餐饮、住宿、居民小区、加油站、 政府部门、医院、购物中心等生活资讯,并具备快速搜索的功能,可以分类 查询或直接输入中文查找。 特殊附属功能(外出活动常用工具) ● 特殊资料库:内建打猎钓鱼的最佳时间资料库,日月天文资料,可以 预测日出日落时间及模拟月相图。 ● 附有日历、计算器(标准和弧度)、支持关机闹铃、秒表、游戏等。并 配合全球GeoCache寻宝游戏,设计出方便寻找宝藏的操作功能。 ● 面积计算:具备航迹测面积的功能。可测量不规则多边形面积。 ● 航点符号:本机具备几十种自定义的航点符号供选择。 闹铃功能 计算器功能 秒表功能 日月天文 二、按键及功能介绍 按键功能介绍: 缩放键 ● 按下后放开 --放大 /缩小地图 ● 在任何列表中,缩小键为向上翻页,放大键为向下翻页。 ● 输入文字时,缩小键可进行输入汉字/字母转换,放大键可翻页备选汉字。 4 eTrex Legend C PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

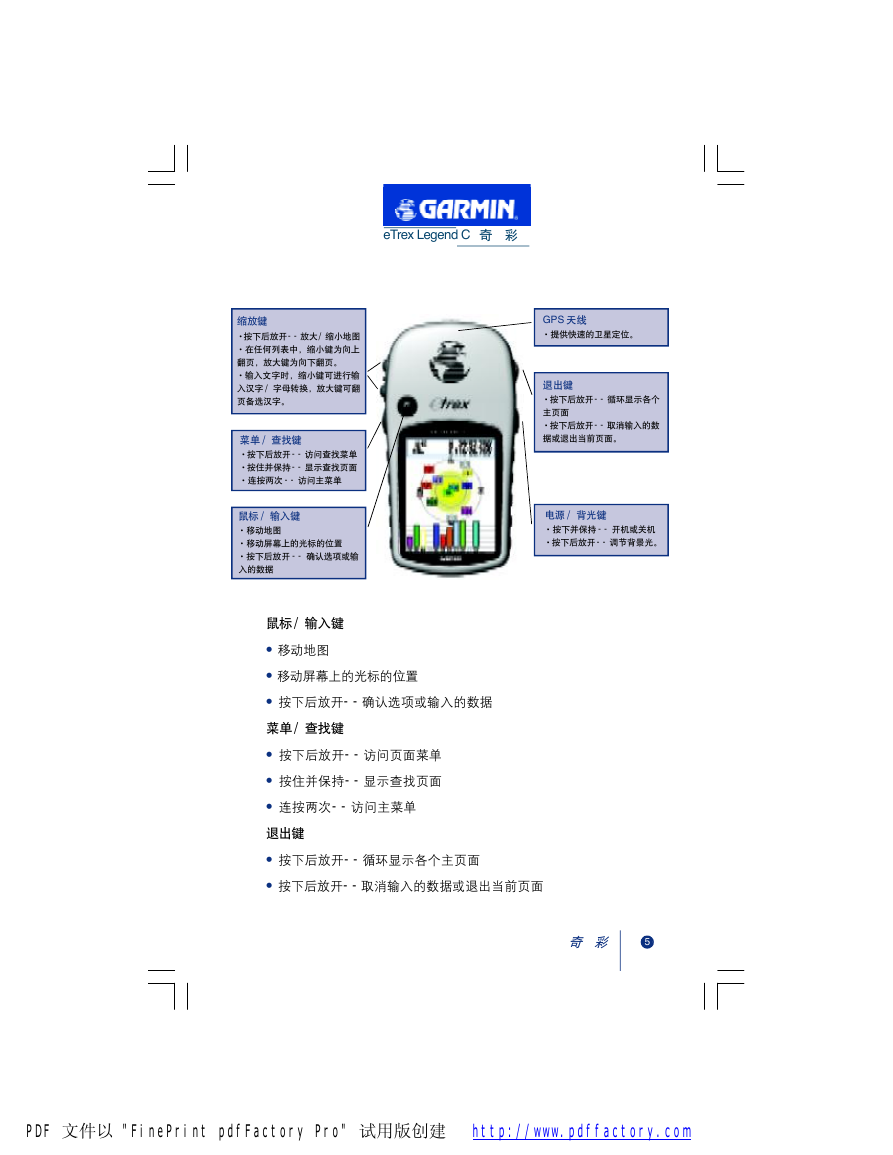

eTrex Legend C 奇 彩 GPS 天线 ·提供快速的卫星定位。 退出键 ·按下后放开--循环显示各个 主页面 ·按下后放开--取消输入的数 据或退出当前页面。 电源 / 背光键 ·按下并保持 -- 开机或关机 ·按下后放开-- 调节背景光。 缩放键 ·按下后放开--放大/缩小地图 ·在任何列表中,缩小键为向上 翻页,放大键为向下翻页。 ·输入文字时,缩小键可进行输 入汉字 / 字母转换,放大键可翻 页备选汉字。 菜单 / 查找键 ·按下后放开-- 访问查找菜单 ·按住并保持 -- 显示查找页面 ·连按两次 -- 访问主菜单 鼠标 / 输入键 ·移动地图 ·移动屏幕上的光标的位置 ·按下后放开 -- 确认选项或输 入的数据 鼠标 / 输入键 ● 移动地图 ● 移动屏幕上的光标的位置 ● 按下后放开--确认选项或输入的数据 菜单 / 查找键 ● 按下后放开--访问页面菜单 ● 按住并保持--显示查找页面 ● 连按两次--访问主菜单 退出键 ● 按下后放开--循环显示各个主页面 ● 按下后放开--取消输入的数据或退出当前页面 奇 彩 5 PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com

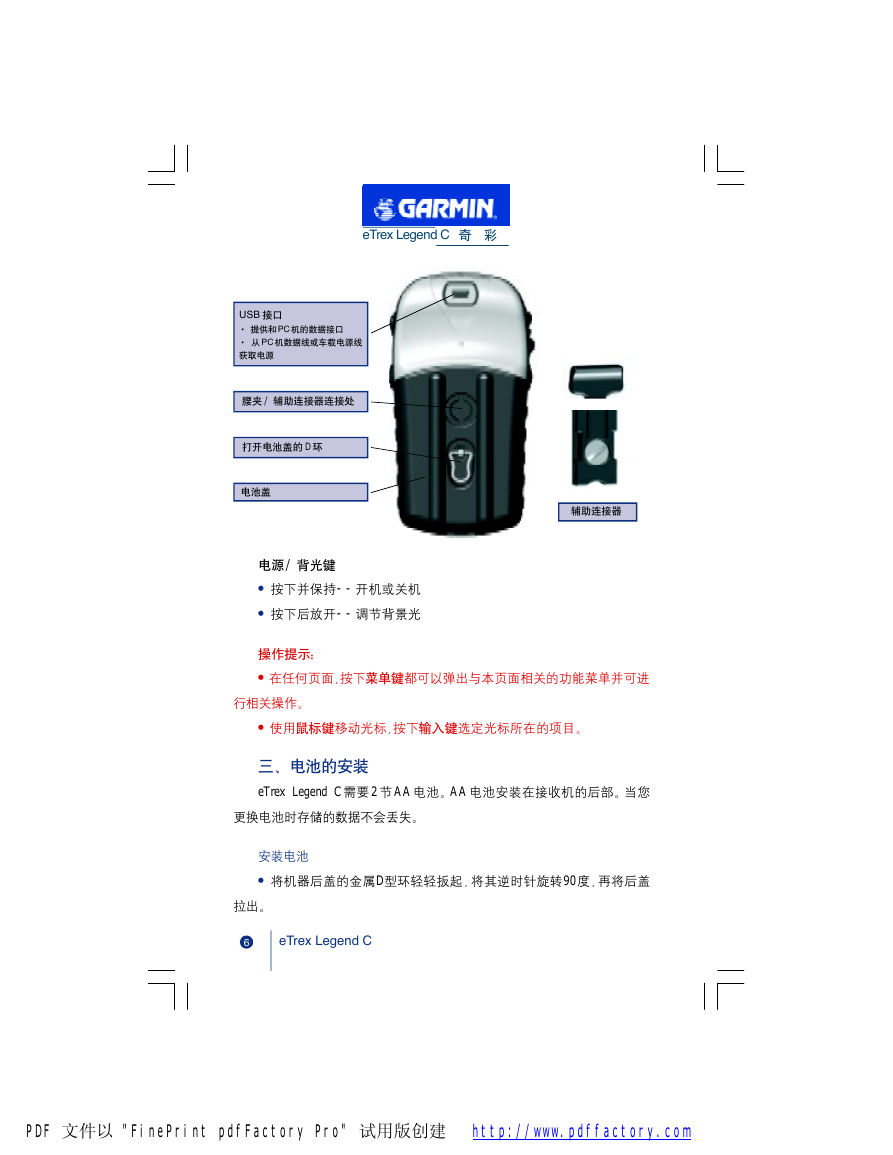

eTrex Legend C 奇 彩 USB 接口 · 提供和PC 机的数据接口 · 从 PC 机数据线或车载电源线 获取电源 腰夹 / 辅助连接器连接处 打开电池盖的 D 环 电池盖 电源 / 背光键 ● 按下并保持--开机或关机 ● 按下后放开--调节背景光 操作提示: 辅助连接器 ● 在任何页面,按下菜单键都可以弹出与本页面相关的功能菜单并可进 行相关操作。 ● 使用鼠标键移动光标,按下输入键选定光标所在的项目。 三、电池的安装 eTrex Legend C需要 2 节 AA电池。AA 电池安装在接收机的后部。当您 更换电池时存储的数据不会丢失。 安装电池 ● 将机器后盖的金属D型环轻轻扳起,将其逆时针旋转90度,再将后盖 拉出。 6 eTrex Legend C PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 http://www.pdffactory.com
