感谢您选择天津光电传真机

在安装本产品前，请阅读并理解使用说明书的全部内容。

安全注意事项

当您使用天津光电传真机时，请注意下列安全预防措施。

─电源线、电源插头、电源插座及其连接电缆损伤或磨损;

无线电干扰

一概述

功能与特点

◎汉字显示：本产品液晶显示屏可显示汉字的操作提示、机器当前状态、故障报警等内容。

　 ◎来电显示(CID)：支持FSK制式，可将来电号码提取并显示出来。

◎来电查询及自动回拨：可查询最近20次来电号码；若要给查到的某一号码回拨，拿起电话手机即可自动回拨。

外观

操作面板

按键功能

② 〖来电查询〗

③ 〖接收方式〗

选择电话、自动、传真三种接收方式。

④ 〖清晰度〗

⑤ 数字键

⑥ 〖◄〗

⑦ 〖►〗

⑧ 〖▲〗和〖▼〗

⑨ 〖停止/清除〗

⑩ 〖启动/复印〗

11 〖*〗

12 〖#/帮助〗

① 液晶显示器

14 电源指示灯

二安装说明

使用注意事项

开箱

安装机器

图一：主机的电

三开机

接通电源

提示：该机耗电量极小，可一直保持通电。一旦断电，机内装有的锂电池将保持存储

器的内容（如：识别编码、名称标志和功能参数等），最长可保持3年。

复印

2 按键机器开始复印。此时显示：

打印操作指南

设置日期和时间

设置本机名称标志（LOGO）

设置本机识别编码（ID）

设置原稿浓淡

1按 ▲ 键，显示原来设置，例如：1级。

2 按 ◄ 或 ► 键，根据原稿情况可在1～3之间选择浓淡等

原稿较浅时选择1级为佳。

设置输出电平

提示：电话线路情况不好时可选择较低输出电平，以便改善传真质量。

设置自动转接振铃次数

1按 ▲ + ▲ + ▲ 键，

显示原来设置，例如：04次。

2反复按 ◄ 或 ► 键，

根据用户需要可在03～06之间减少或增加自动转接的振铃次数。

3 按键，该项参数设置完成。

设键盘音开关

1 按 ▼ 键，显示原来设置，例如：开启

设节纸开关

1 按 ▼ + ▲ 键，

常规拨号

提示：摘机10秒钟后开始计时，显示时间仅供参考。用手机拨号时不显来电号码。

来电查询拨号

键盘拨号

七传真发送

发送稿件的准备

提示：如果要发送上述类型的稿件，请先另找一台有复印功能的机器复印一份，然后

再用复印件发送。对于太薄的稿件，也可用透明的聚脂薄膜夹住后发送。

安放稿件

传真发送

八传真接收

接收方式选择

电话方式下接收

如果对方有识别编码也会显示出来。

传真方式下接收

自动方式下接收

提示：在振铃达到自动转接振铃次数前，拿起手机仍可通话。

九预约传真后通话

预约通话设置

提示：若5声“哔”音后仍未拿起手机，则通信结束, 预约通话失效。

预约通话应答

在待机（即挂机）状态，有电话打入，在振铃的第二声开始前后将会把来电的电话号

码显示出来，若未接来电，该次来电振铃结束后

显示：

本机可将最近二十次的来电号码存储，以备查询。当有电话打入，如接听了电话则恢

复待机状态。

注意：连续多次来电未接，显示器只显示最后一次的来电号码，其他来电号码自动存

储，以备查询。

提示：1．实现本功能还需向当地电信部门申请此项服务。

2．本功能只适用于FSK制式。如有疑问也可咨询当地电信部门。

3．请在来电号码显示完整后再摘机，否则将会影响来电号码显示的效果。

查看近20次来电显示信息

1 按键，

显示来电号码和时间，例如：12345678。

打印来电信息

按〖来电查询〗键，进入查看20次来电显示信息状态后，按〖启动/复印〗键打印出最近20次来电显示信息。

来电自动回拨

当用户通过来电查询选择其中某个来电号码想进行回拨时，只要拿起电话手机即可

自动拨号。

十一打印表格及报告

打印当前功能参数表

1按 ▼ + ▼ + ▼ 键, 显示：

2 按键确认，机器自动打印出当前功能参数表。

1 按 ▼ + ▼ 键, 显示：

2 按键确认，机器会自动打印出页眉样张。

打印通信管理报告

1按 ▲ + ▲ 显示：

2 反复按 ◄ 或 ► 键，滚动显示“不打印”、“每次打”、

32次”或“打印最后一次”，根据需要选择打印内容。

3 按键确认。

如选择“打印最近32次”，机器自动打印出最近32次通信管理报告。

1 当纸仓无热敏纸或热敏纸用完时，显示：

2 在发送状态时没放稿件，显示：

3 当传真时对方占线，显示：

4 当热敏头打印过热时，显示：

5 当发送或接收传真不成功时，显示：

十三故障排除及日常维护

故障原因

清除卡住的记录纸

当记录纸被卡在机器里，切忌硬拉出来，以免损坏机器。请先打开纸仓盖，然后拉

出被卡住的记录纸，重新盖好纸仓盖即可。

十四技术规格

　　［注］∙ 请务必在方框内填写，勿在方框的外侧填写内容。

提示：扫描输入完成后名称标志自动打印出来，请确认设置是否正确。如不满意，可按上述方法重新输入设置。

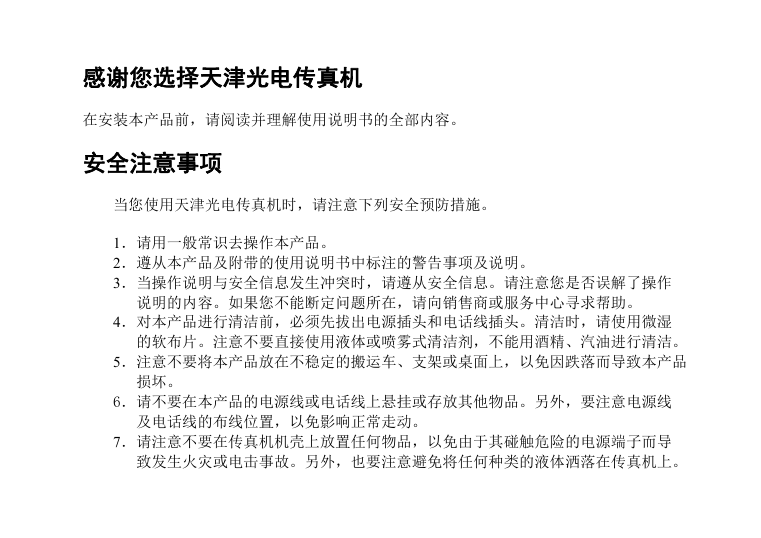

感谢您选择天津光电传真机在安装本产品前，请阅读并理解使用说明书的全部内容。安全注意事项当您使用天津光电传真机时，请注意下列安全预防措施。 1．请用一般常识去操作本产品。 2．遵从本产品及附带的使用说明书中标注的警告事项及说明。 3．当操作说明与安全信息发生冲突时，请遵从安全信息。请注意您是否误解了操作说明的内容。如果您不能断定问题所在，请向销售商或服务中心寻求帮助。 4．对本产品进行清洁前，必须先拔出电源插头和电话线插头。清洁时，请使用微湿的软布片。注意不要直接使用液体或喷雾式清洁剂，不能用酒精、汽油进行清洁。 5．注意不要将本产品放在不稳定的搬运车、支架或桌面上，以免因跌落而导致本产品损坏。 6．请不要在本产品的电源线或电话线上悬挂或存放其他物品。另外，要注意电源线及电话线的布线位置，以免影响正常走动。 7．请注意不要在传真机机壳上放置任何物品，以免由于其碰触危险的电源端子而导致发生火灾或电击事故。另外，也要注意避免将任何种类的液体洒落在传真机上。

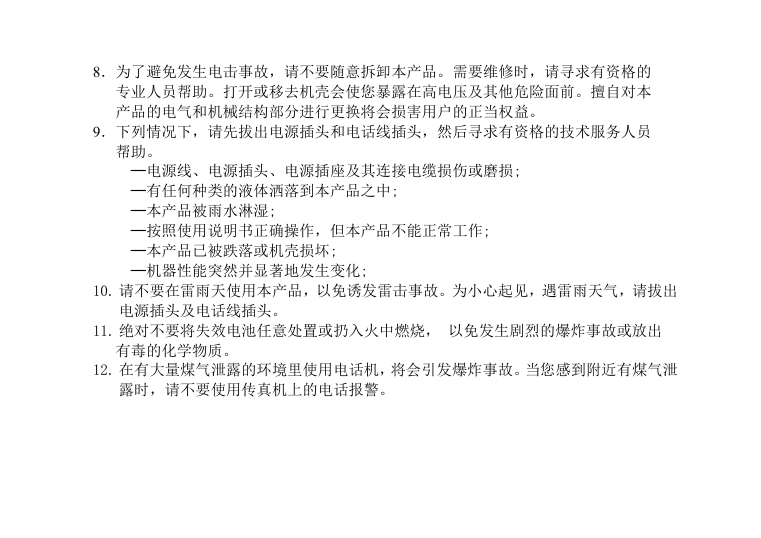

8．为了避免发生电击事故，请不要随意拆卸本产品。需要维修时，请寻求有资格的专业人员帮助。打开或移去机壳会使您暴露在高电压及其他危险面前。擅自对本产品的电气和机械结构部分进行更换将会损害用户的正当权益。 9．下列情况下，请先拔出电源插头和电话线插头，然后寻求有资格的技术服务人员帮助。 ─电源线、电源插头、电源插座及其连接电缆损伤或磨损; ─有任何种类的液体洒落到本产品之中; ─本产品被雨水淋湿; ─按照使用说明书正确操作，但本产品不能正常工作; ─本产品已被跌落或机壳损坏; ─机器性能突然并显著地发生变化; 10. 请不要在雷雨天使用本产品，以免诱发雷击事故。为小心起见，遇雷雨天气，请拔出电源插头及电话线插头。 11. 绝对不要将失效电池任意处置或扔入火中燃烧，以免发生剧烈的爆炸事故或放出有毒的化学物质。 12. 在有大量煤气泄露的环境里使用电话机，将会引发爆炸事故。当您感到附近有煤气泄露时，请不要使用传真机上的电话报警。

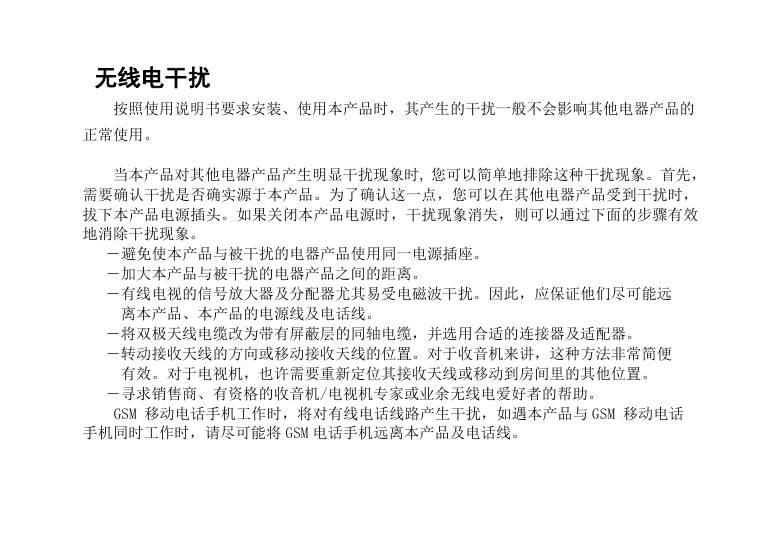

无线电干扰按照使用说明书要求安装、使用本产品时，其产生的干扰一般不会影响其他电器产品的正常使用。当本产品对其他电器产品产生明显干扰现象时, 您可以简单地排除这种干扰现象。首先，需要确认干扰是否确实源于本产品。为了确认这一点，您可以在其他电器产品受到干扰时，拔下本产品电源插头。如果关闭本产品电源时，干扰现象消失，则可以通过下面的步骤有效地消除干扰现象。 ―避免使本产品与被干扰的电器产品使用同一电源插座。 ―加大本产品与被干扰的电器产品之间的距离。 ―有线电视的信号放大器及分配器尤其易受电磁波干扰。因此，应保证他们尽可能远离本产品、本产品的电源线及电话线。 ―将双极天线电缆改为带有屏蔽层的同轴电缆，并选用合适的连接器及适配器。 ―转动接收天线的方向或移动接收天线的位置。对于收音机来讲，这种方法非常简便有效。对于电视机，也许需要重新定位其接收天线或移动到房间里的其他位置。 ―寻求销售商、有资格的收音机/电视机专家或业余无线电爱好者的帮助。 GSM 移动电话手机工作时，将对有线电话线路产生干扰，如遇本产品与 GSM 移动电话手机同时工作时，请尽可能将 GSM 电话手机远离本产品及电话线。

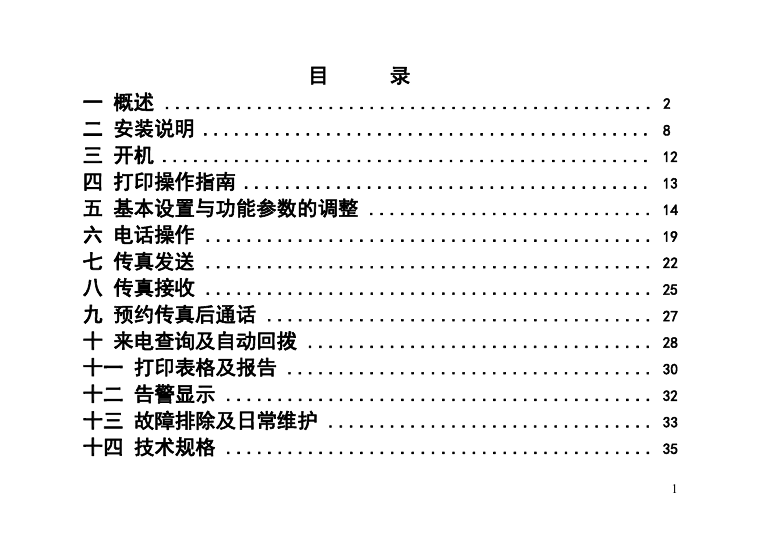

目录一概述 ................................................ 2 二安装说明 ............................................ 8 三开机 ................................................ 12 四打印操作指南 ........................................ 13 五基本设置与功能参数的调整 ............................ 14 六电话操作 ............................................ 19 七传真发送 ............................................ 22 八传真接收 ............................................ 25 九预约传真后通话 ...................................... 27 十来电查询及自动回拨 .................................. 28 十一打印表格及报告 .................................... 30 十二告警显示 .......................................... 32 十三故障排除及日常维护 ................................ 33 十四技术规格 .......................................... 35 1

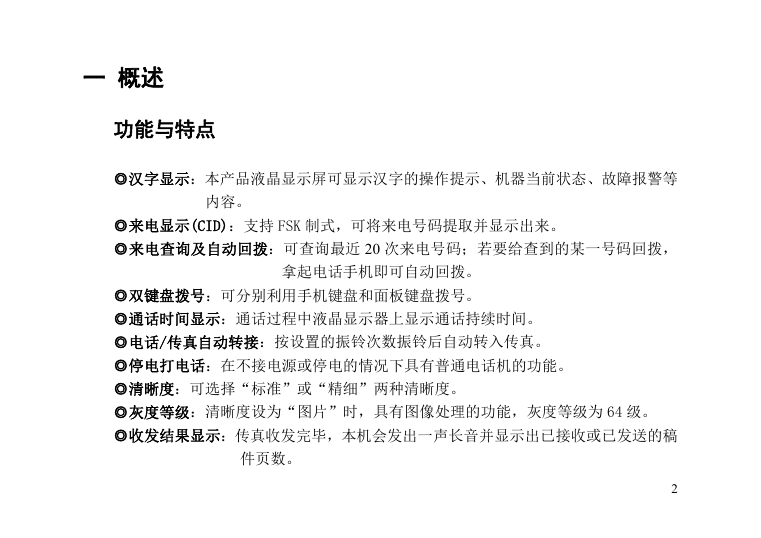

一概述功能与特点 ◎汉字显示：本产品液晶显示屏可显示汉字的操作提示、机器当前状态、故障报警等内容。 ◎来电显示(CID)：支持 FSK 制式，可将来电号码提取并显示出来。 ◎来电查询及自动回拨：可查询最近 20 次来电号码；若要给查到的某一号码回拨，拿起电话手机即可自动回拨。 ◎双键盘拨号：可分别利用手机键盘和面板键盘拨号。 ◎通话时间显示：通话过程中液晶显示器上显示通话持续时间。 ◎电话/传真自动转接：按设置的振铃次数振铃后自动转入传真。 ◎停电打电话：在不接电源或停电的情况下具有普通电话机的功能。 ◎清晰度：可选择“标准”或“精细”两种清晰度。 ◎灰度等级：清晰度设为“图片”时，具有图像处理的功能，灰度等级为 64 级。 ◎收发结果显示：传真收发完毕，本机会发出一声长音并显示出已接收或已发送的稿件页数。 2

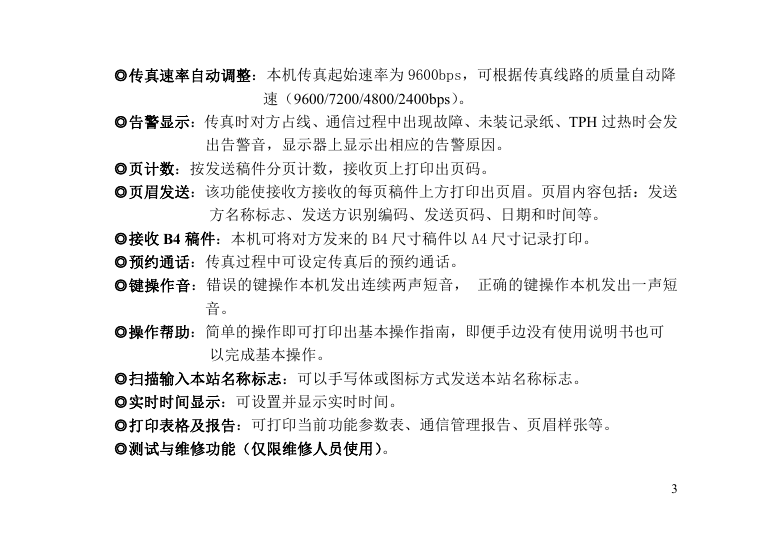

◎传真速率自动调整：本机传真起始速率为 9600bps，可根据传真线路的质量自动降 ◎告警显示：传真时对方占线、通信过程中出现故障、未装记录纸、TPH 过热时会发速（9600/7200/4800/2400bps）。出告警音，显示器上显示出相应的告警原因。 ◎页计数：按发送稿件分页计数，接收页上打印出页码。 ◎页眉发送：该功能使接收方接收的每页稿件上方打印出页眉。页眉内容包括：发送方名称标志、发送方识别编码、发送页码、日期和时间等。 ◎接收 B4 稿件：本机可将对方发来的 B4 尺寸稿件以 A4 尺寸记录打印。 ◎预约通话：传真过程中可设定传真后的预约通话。 ◎键操作音：错误的键操作本机发出连续两声短音，正确的键操作本机发出一声短音。 ◎操作帮助：简单的操作即可打印出基本操作指南，即便手边没有使用说明书也可以完成基本操作。 ◎扫描输入本站名称标志：可以手写体或图标方式发送本站名称标志。 ◎实时时间显示：可设置并显示实时时间。 ◎打印表格及报告：可打印当前功能参数表、通信管理报告、页眉样张等。 ◎测试与维修功能（仅限维修人员使用）。 3

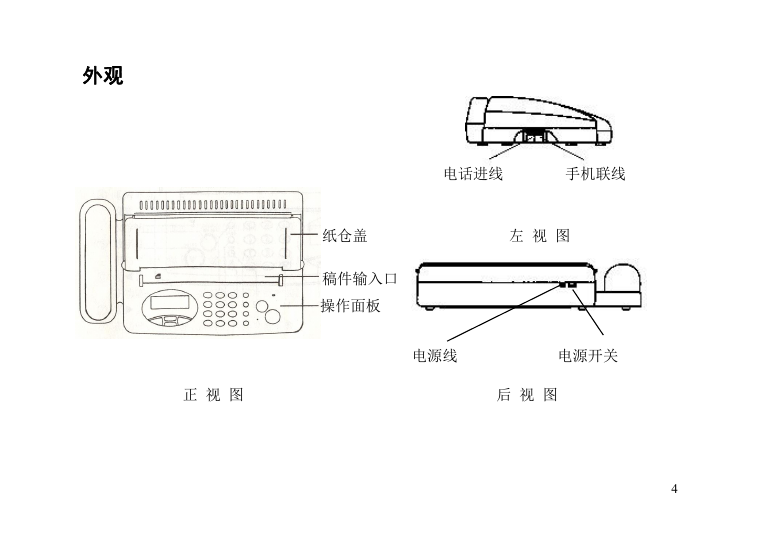

外观电话进线手机联线纸仓盖左视图稿件输入口操作面板电源线电源开关正视图后视图 4

操作面板按键功能 ② 〖来电查询〗 5
