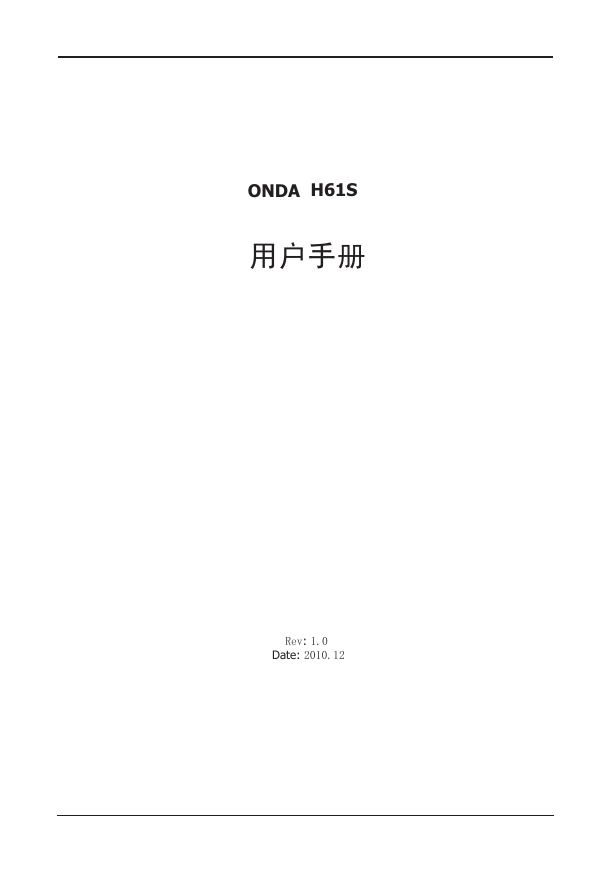

ONDA H61S
用户手册
Rev: 1.0
Date: 2010.12
H61S
用户手册

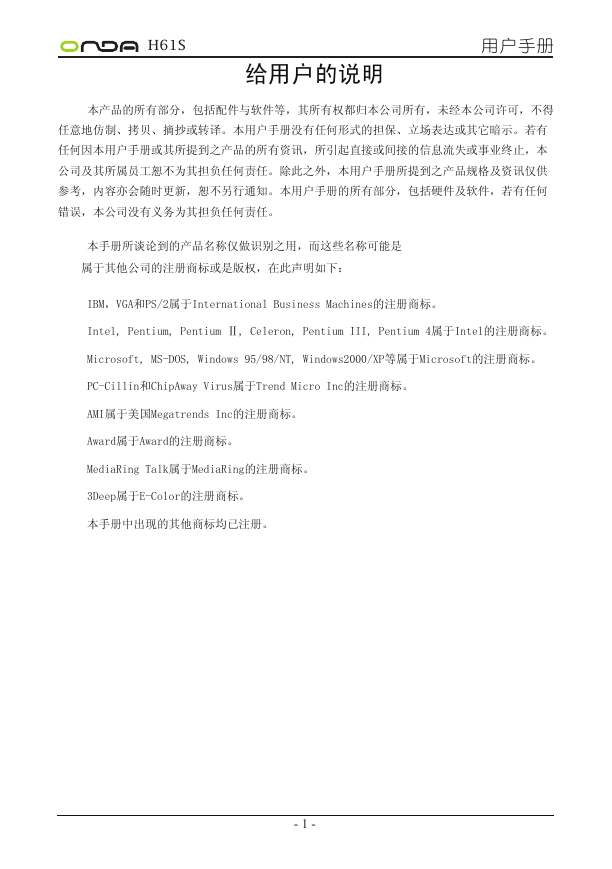

给用户的说明
本产品的所有部分,包括配件与软件等,其所有权都归本公司所有,未经本公司许可,不得
任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有
任何因本用户手册或其所提到之产品的所有资讯,所引起直接或间接的信息流失或事业终止,本
公司及其所属员工恕不为其担负任何责任。除此之外,本用户手册所提到之产品规格及资讯仅供
参考,内容亦会随时更新,恕不另行通知。本用户手册的所有部分,包括硬件及软件,若有任何
错误,本公司没有义务为其担负任何责任。
本手册所谈论到的产品名称仅做识别之用,而这些名称可能是
属于其他公司的注册商标或是版权,在此声明如下:
IBM,VGA和PS/2属于International Business Machines的注册商标。
Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4属于Intel的注册商标。
Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP等属于Microsoft的注册商标。
PC-Cillin和ChipAway Virus属于Trend Micro Inc的注册商标。
AMI属于美国Megatrends Inc的注册商标。
Award属于Award的注册商标。
MediaRing Talk属于MediaRing的注册商标。
3Deep属于E-Color的注册商标。
本手册中出现的其他商标均已注册。
- -
H61S
用户手册

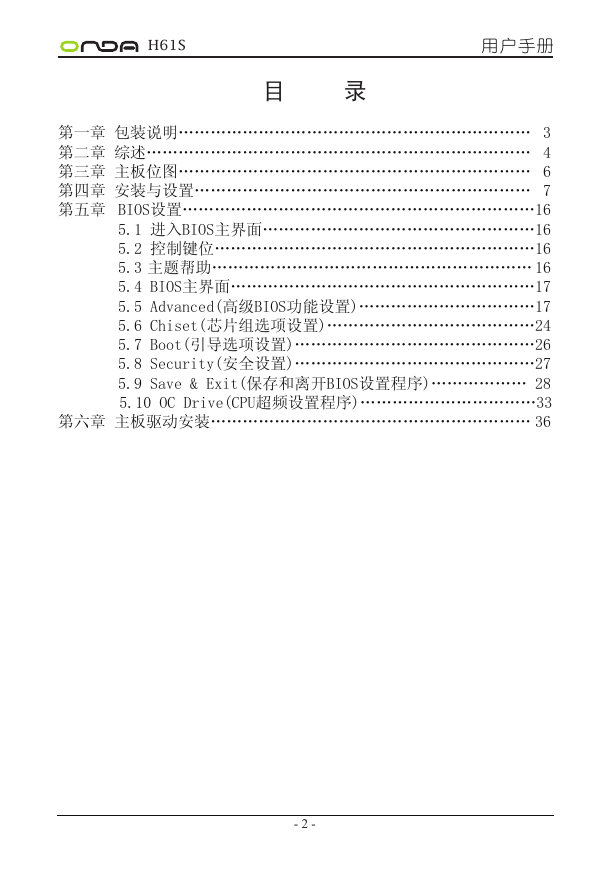

目 录
第一章 包装说明………………………………………………………… 3
第二章 综述……………………………………………………………… 4
第三章 主板位图………………………………………………………… 6
第四章 安装与设置……………………………………………………… 7
第五章 BIOS设置…………………………………………………………16
5.1 进入BIOS主界面……………………………………………16
5.2 控制键位……………………………………………………16
5.3 主题帮助…………………………………………………… 16
5.4 BIOS主界面…………………………………………………17
5.5 Advanced(高级BIOS功能设置)……………………………17
5.6 Chiset(芯片组选项设置)…………………………………24
5.7 Boot(引导选项设置)………………………………………26
5.8 Security(安全设置)………………………………………27
5.9 Save & Exit(保存和离开BIOS设置程序)……………… 28
5.10 OC Drive(CPU超频设置程序)……………………………33
第六章 主板驱动安装…………………………………………………… 36
- -
H61S
用户手册

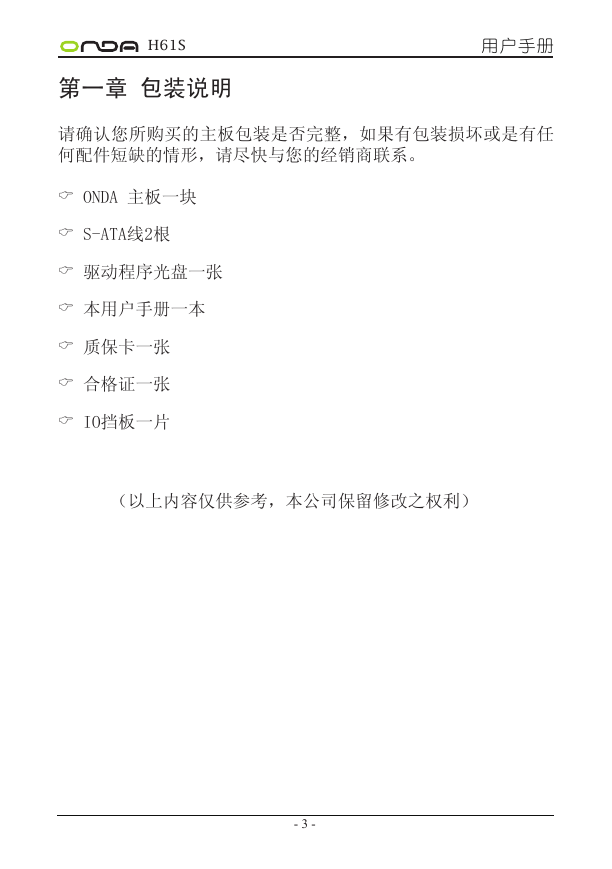

第一章 包装说明
请确认您所购买的主板包装是否完整,如果有包装损坏或是有任
何配件短缺的情形,请尽快与您的经销商联系。
ONDA 主板一块
S-ATA线2根
驱动程序光盘一张
本用户手册一本
质保卡一张
合格证一张
IO挡板一片
(以上内容仅供参考,本公司保留修改之权利)
- -
H61S

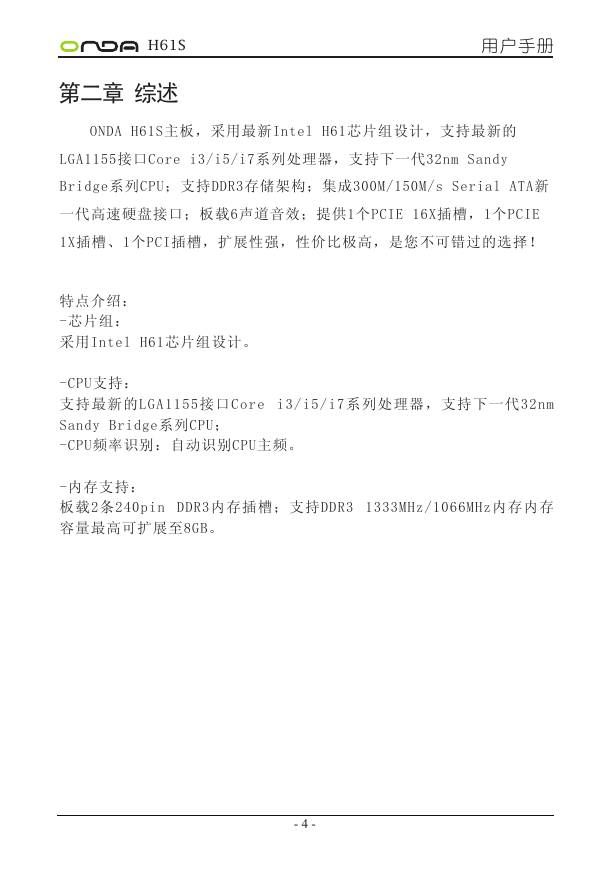

第二章 综述
用户手册
ONDA H61S主板,采用最新Intel H61芯片组设计,支持最新的
LGA1155接口Core i3/i5/i7系列处理器,支持下一代32nm Sandy
Bridge系列CPU;支持DDR3存储架构;集成300M/150M/s Serial ATA新
一代高速硬盘接口;板载6声道音效;提供1个PCIE 16X插槽,1个PCIE
1X插槽、1个PCI插槽,扩展性强,性价比极高,是您不可错过的选择!
特点介绍:
-芯片组:
采用Intel H61芯片组设计。
-CPU支持:
支持最新的LGA1155接口Core i3/i5/i7系列处理器,支持下一代32nm
Sandy Bridge系列CPU;
-CPU频率识别:自动识别CPU主频。
-内存支持:
板载2条240pin DDR3内存插槽;支持DDR3 1333MHz/1066MHz内存内存
容量最高可扩展至8GB。
- -
H61S

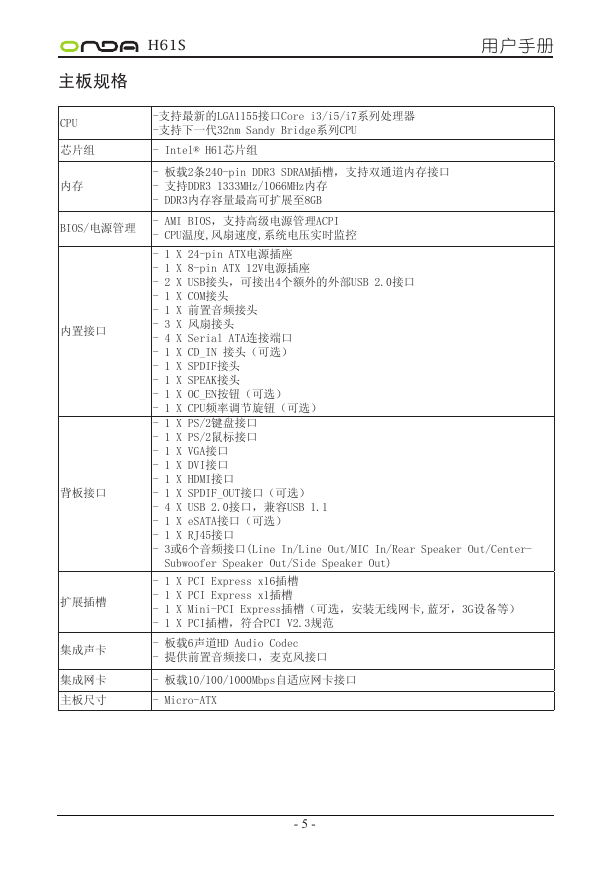

主板规格
用户手册
CPU
-支持最新的LGA1155接口Core i3/i5/i7系列处理器
-支持下一代32nm Sandy Bridge系列CPU
芯片组
- Intel® H61芯片组
内存
- 板载2条240-pin DDR3 SDRAM插槽,支持双通道内存接口
- 支持DDR3 1333MHz/1066MHz内存
- DDR3内存容量最高可扩展至8GB
BIOS/电源管理
- AMI BIOS,支持高级电源管理ACPI
- CPU温度,风扇速度,系统电压实时监控
- 1 X 24-pin ATX电源插座
- 1 X 8-pin ATX 12V电源插座
- 2 X USB接头,可接出4个额外的外部USB 2.0接口
- 1 X COM接头
- 1 X 前置音频接头
- 3 X 风扇接头
- 4 X Serial ATA连接端口
- 1 X CD_IN 接头(可选)
- 1 X SPDIF接头
- 1 X SPEAK接头
- 1 X OC_EN按钮(可选)
- 1 X CPU频率调节旋钮(可选)
- 1 X PS/2键盘接口
- 1 X PS/2鼠标接口
- 1 X VGA接口
- 1 X DVI接口
- 1 X HDMI接口
- 1 X SPDIF_OUT接口(可选)
- 4 X USB 2.0接口,兼容USB 1.1
- 1 X eSATA接口(可选)
- 1 X RJ45接口
- 3或6个音频接口(Line In/Line Out/MIC In/Rear Speaker Out/Center-
Subwoofer Speaker Out/Side Speaker Out)
- 1 X PCI Express x16插槽
- 1 X PCI Express x1插槽
- 1 X Mini-PCI Express插槽(可选,安装无线网卡,蓝牙,3G设备等)
- 1 X PCI插槽,符合PCI V2.3规范
- 板载6声道HD Audio Codec
- 提供前置音频接口,麦克风接口
- 板载10/100/1000Mbps自适应网卡接口
- Micro-ATX
内置接口
背板接口
扩展插槽
集成声卡
集成网卡
主板尺寸
- -
H61S

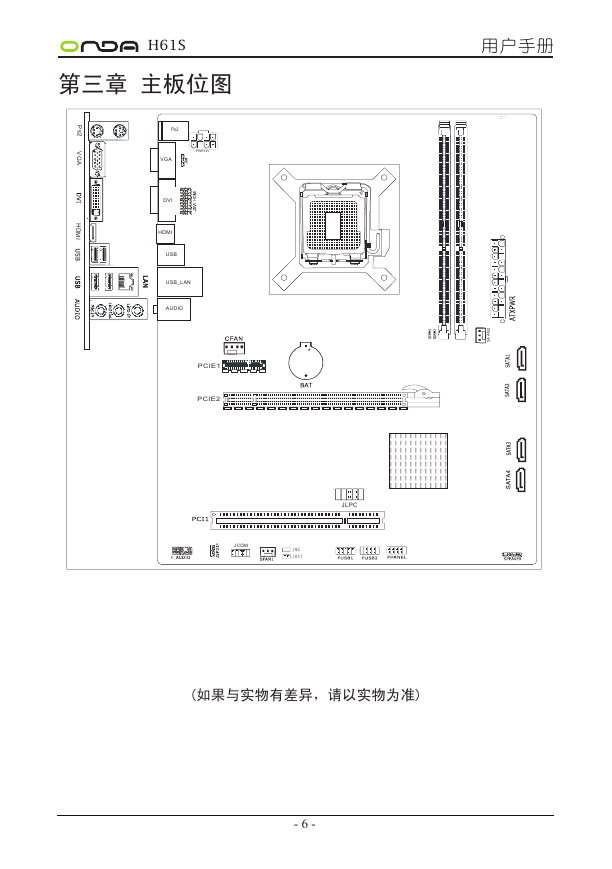

第三章 主板位图
P
s
2
V
G
A
H
D
M
I
PWR12V
Ps2
VGA
DVI
HDMI
USB
USB_LAN
AUDIO
PCIE1
PCIE2
用户手册
J H 6 7 C 0 1 _ D V 1 . 0
1 8 5 2 4 3 . 8
*
2
N
A
F
S
JLPC
JCOM
J M E
J B A T
(如果与实物有差异,请以实物为准)
- -
H61S
用户手册

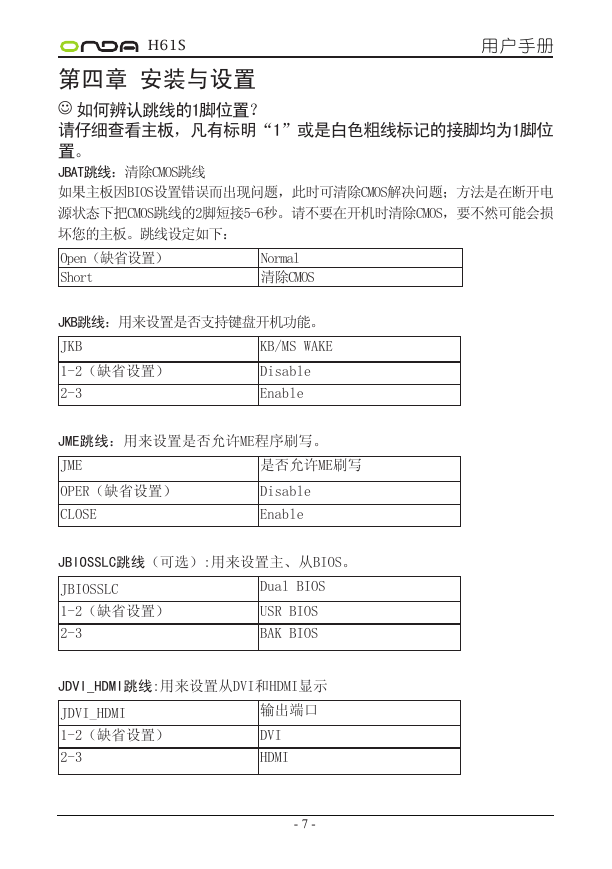

第四章 安装与设置
如何辨认跳线的1脚位置?
请仔细查看主板,凡有标明“1”或是白色粗线标记的接脚均为1脚位
置。
JBAT跳线:清除CMOS跳线
如果主板因BIOS设置错误而出现问题,此时可清除CMOS解决问题;方法是在断开电
源状态下把CMOS跳线的2脚短接5-6秒。请不要在开机时清除CMOS,要不然可能会损
坏您的主板。跳线设定如下:
Open(缺省设置)
Short
Normal
清除CMOS
JKB跳线:用来设置是否支持键盘开机功能。
JKB
1-2(缺省设置)
2-3
KB/MS WAKE
Disable
Enable
JME跳线:用来设置是否允许ME程序刷写。
JME
是否允许ME刷写
OPER(缺省设置)
CLOSE
Disable
Enable
JBIOSSLC跳线(可选):用来设置主、从BIOS。
JBIOSSLC
1-2(缺省设置)
2-3
Dual BIOS
USR BIOS
BAK BIOS
JDVI_HDMI跳线:用来设置从DVI和HDMI显示
JDVI_HDMI
1-2(缺省设置)
2-3
输出端口
DVI
HDMI
- -
