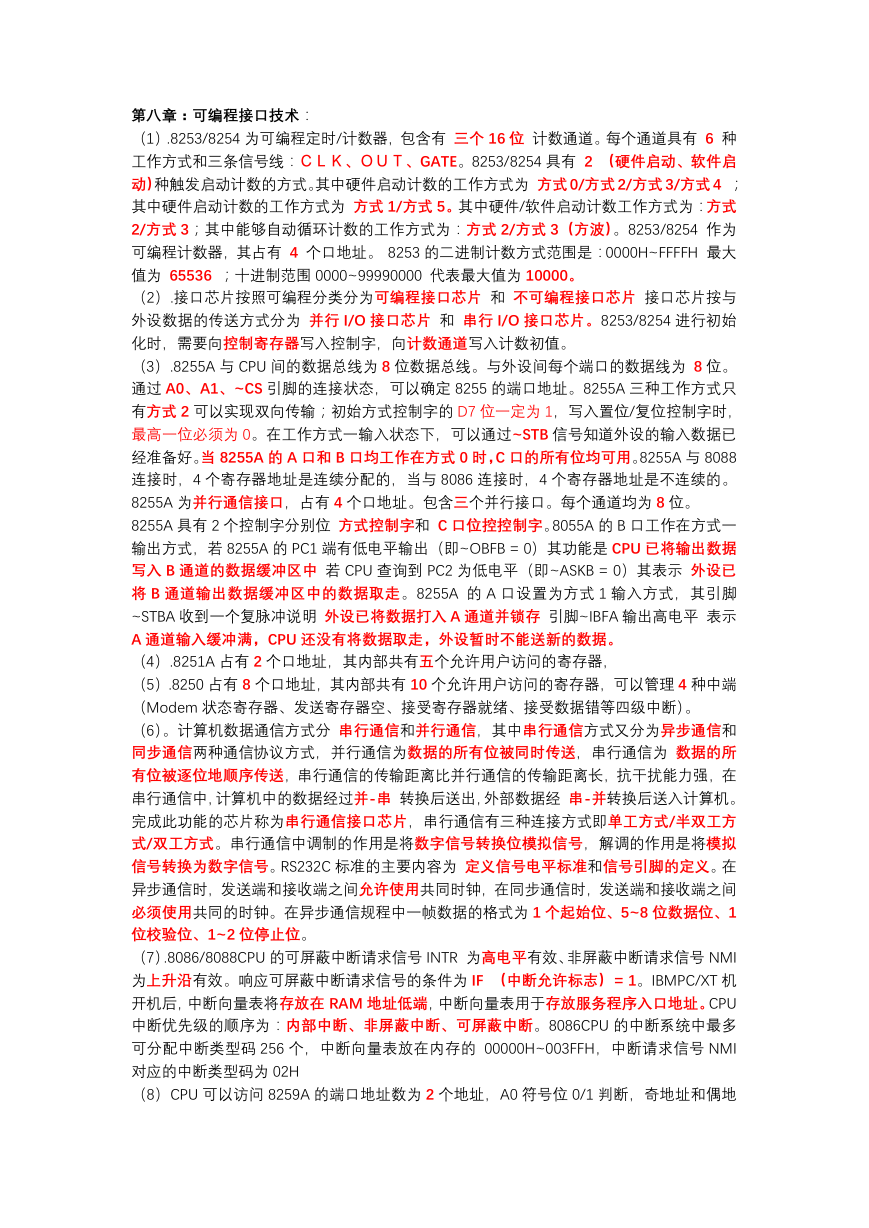

第八章：可编程接口技术： （1）.8253/8254 为可编程定时/计数器，包含有 三个 16 位 计数通道。每个通道具有 6 种 工作方式和三条信号线：ＣＬＫ、ＯＵＴ、GATE。8253/8254 具有 2 （硬件启动、软件启 动）种触发启动计数的方式。其中硬件启动计数的工作方式为 方式 0/方式 2/方式 3/方式 4 ； 其中硬件启动计数的工作方式为 方式 1/方式 5。其中硬件/软件启动计数工作方式为：方式 2/方式 3；其中能够自动循环计数的工作方式为：方式 2/方式 3（方波）。8253/8254 作为 可编程计数器，其占有 4 个口地址。 8253 的二进制计数方式范围是：0000H~FFFFH 最大 值为 65536 ；十进制范围 0000~99990000 代表最大值为 10000。 （2）.接口芯片按照可编程分类分为可编程接口芯片 和 不可编程接口芯片 接口芯片按与 外设数据的传送方式分为 并行 I/O 接口芯片 和 串行 I/O 接口芯片。8253/8254 进行初始 化时，需要向控制寄存器写入控制字，向计数通道写入计数初值。 （3）.8255A 与 CPU 间的数据总线为 8 位数据总线。与外设间每个端口的数据线为 8 位。 通过 A0、A1、~CS 引脚的连接状态，可以确定 8255 的端口地址。8255A 三种工作方式只 有方式 2 可以实现双向传输；初始方式控制字的 D7 位一定为 1，写入置位/复位控制字时， 最高一位必须为 0。在工作方式一输入状态下，可以通过~STB 信号知道外设的输入数据已 经准备好。当 8255A 的 A 口和 B 口均工作在方式 0 时，C 口的所有位均可用。8255A 与 8088 连接时，4 个寄存器地址是连续分配的，当与 8086 连接时，4 个寄存器地址是不连续的。 8255A 为并行通信接口，占有 4 个口地址。包含三个并行接口。每个通道均为 8 位。 8255A 具有 2 个控制字分别位 方式控制字和 C 口位控控制字。8055A 的 B 口工作在方式一 输出方式，若 8255A 的 PC1 端有低电平输出（即~OBFB = 0）其功能是 CPU 已将输出数据 写入 B 通道的数据缓冲区中 若 CPU 查询到 PC2 为低电平（即~ASKB = 0）其表示 外设已 将 B 通道输出数据缓冲区中的数据取走。8255A 的 A 口设置为方式 1 输入方式，其引脚 ~STBA 收到一个复脉冲说明 外设已将数据打入 A 通道并锁存 引脚~IBFA 输出高电平 表示 A 通道输入缓冲满，CPU 还没有将数据取走，外设暂时不能送新的数据。 （4）.8251A 占有 2 个口地址，其内部共有五个允许用户访问的寄存器， （5）.8250 占有 8 个口地址，其内部共有 10 个允许用户访问的寄存器，可以管理 4 种中端 （Modem 状态寄存器、发送寄存器空、接受寄存器就绪、接受数据错等四级中断）。 （6）。计算机数据通信方式分 串行通信和并行通信，其中串行通信方式又分为异步通信和 同步通信两种通信协议方式，并行通信为数据的所有位被同时传送，串行通信为 数据的所 有位被逐位地顺序传送，串行通信的传输距离比并行通信的传输距离长，抗干扰能力强，在 串行通信中，计算机中的数据经过并-串 转换后送出，外部数据经 串-并转换后送入计算机。 完成此功能的芯片称为串行通信接口芯片，串行通信有三种连接方式即单工方式/半双工方 式/双工方式。串行通信中调制的作用是将数字信号转换位模拟信号，解调的作用是将模拟 信号转换为数字信号。RS232C 标准的主要内容为 定义信号电平标准和信号引脚的定义。在 异步通信时，发送端和接收端之间允许使用共同时钟，在同步通信时，发送端和接收端之间 必须使用共同的时钟。在异步通信规程中一帧数据的格式为 1 个起始位、5~8 位数据位、1 位校验位、1~2 位停止位。 （7）.8086/8088CPU 的可屏蔽中断请求信号 INTR 为高电平有效、非屏蔽中断请求信号 NMI 为上升沿有效。响应可屏蔽中断请求信号的条件为 IF （中断允许标志）= 1。IBMPC/XT 机 开机后，中断向量表将存放在 RAM 地址低端，中断向量表用于存放服务程序入口地址。CPU 中断优先级的顺序为：内部中断、非屏蔽中断、可屏蔽中断。8086CPU 的中断系统中最多 可分配中断类型码 256 个，中断向量表放在内存的 00000H~003FFH，中断请求信号 NMI 对应的中断类型码为 02H （8）CPU 可以访问 8259A 的端口地址数为 2 个地址，A0 符号位 0/1 判断，奇地址和偶地 

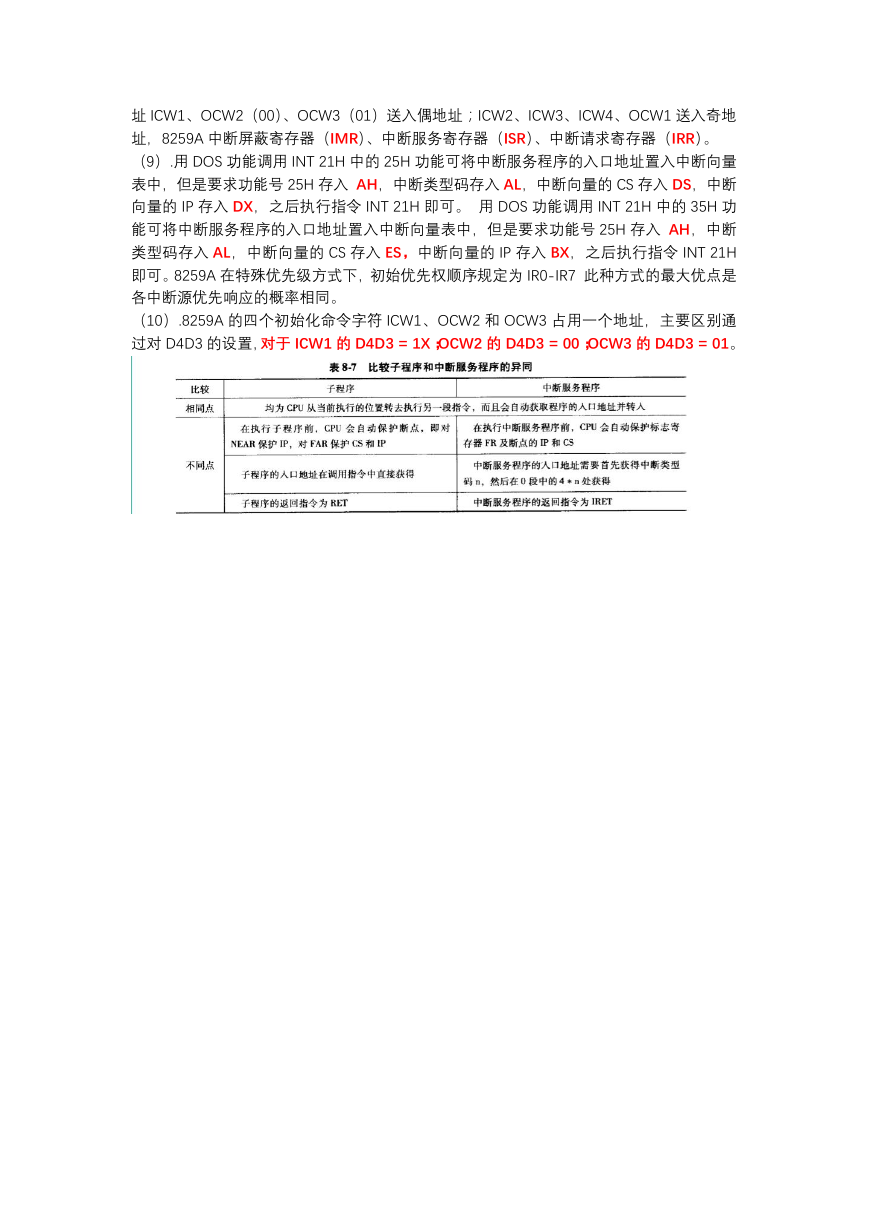

址 ICW1、OCW2（00）、OCW3（01）送入偶地址；ICW2、ICW3、ICW4、OCW1 送入奇地 址，8259A 中断屏蔽寄存器（IMR）、中断服务寄存器（ISR）、中断请求寄存器（IRR）。 （9）.用 DOS 功能调用 INT 21H 中的 25H 功能可将中断服务程序的入口地址置入中断向量 表中，但是要求功能号 25H 存入 AH，中断类型码存入 AL，中断向量的 CS 存入 DS，中断 向量的 IP 存入 DX，之后执行指令 INT 21H 即可。 用 DOS 功能调用 INT 21H 中的 35H 功 能可将中断服务程序的入口地址置入中断向量表中，但是要求功能号 25H 存入 AH，中断 类型码存入 AL，中断向量的 CS 存入 ES，中断向量的 IP 存入 BX，之后执行指令 INT 21H 即可。8259A 在特殊优先级方式下，初始优先权顺序规定为 IR0-IR7 此种方式的最大优点是 各中断源优先响应的概率相同。 （10）.8259A 的四个初始化命令字符 ICW1、OCW2 和 OCW3 占用一个地址，主要区别通 过对 D4D3 的设置，对于 ICW1 的 D4D3 = 1X；OCW2 的 D4D3 = 00；OCW3 的 D4D3 = 01。 

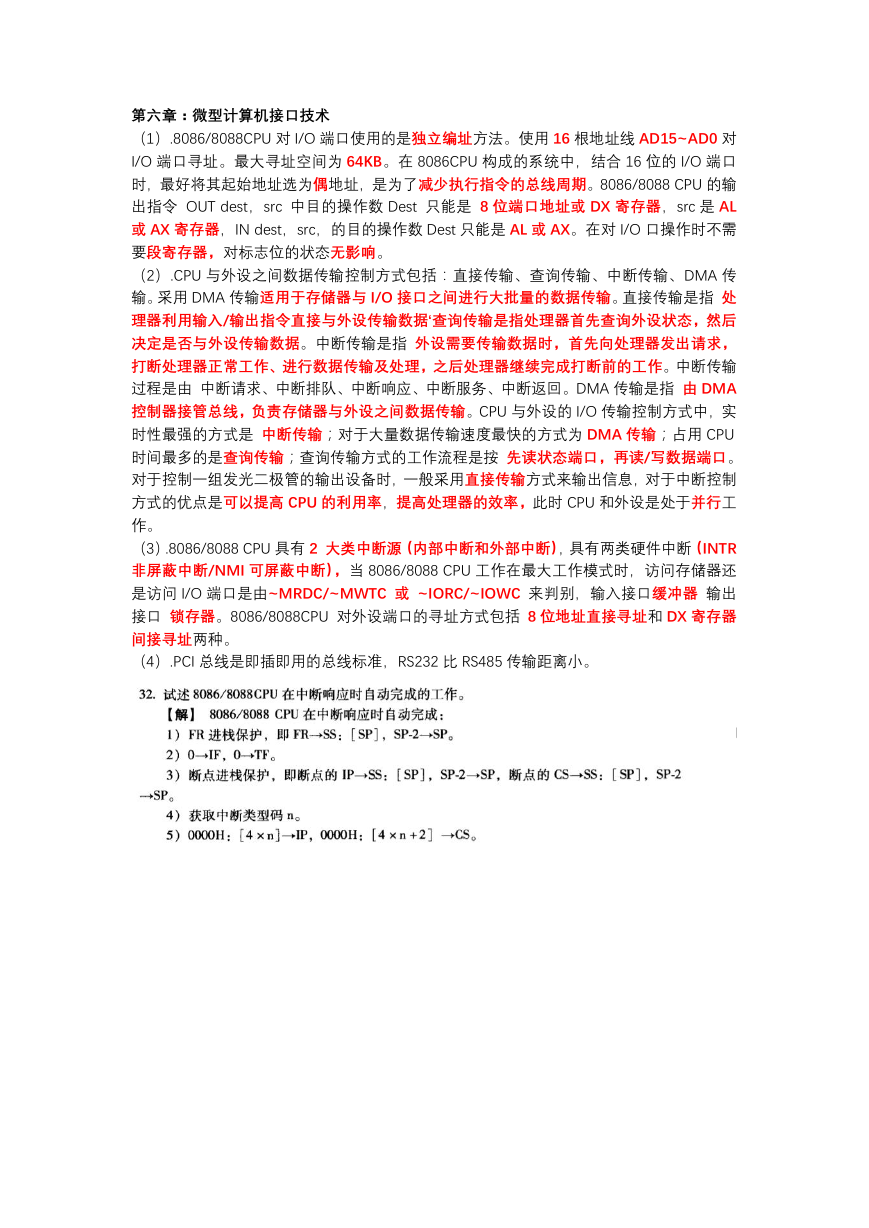

第六章：微型计算机接口技术 （1）.8086/8088CPU 对 I/O 端口使用的是独立编址方法。使用 16 根地址线 AD15~AD0 对 I/O 端口寻址。最大寻址空间为 64KB。在 8086CPU 构成的系统中，结合 16 位的 I/O 端口 时，最好将其起始地址选为偶地址，是为了减少执行指令的总线周期。8086/8088 CPU 的输 出指令 OUT dest，src 中目的操作数 Dest 只能是 8 位端口地址或 DX 寄存器，src 是 AL 或 AX 寄存器，IN dest，src，的目的操作数 Dest 只能是 AL 或 AX。在对 I/O 口操作时不需 要段寄存器，对标志位的状态无影响。 （2）.CPU 与外设之间数据传输控制方式包括：直接传输、查询传输、中断传输、DMA 传 输。采用 DMA 传输适用于存储器与 I/O 接口之间进行大批量的数据传输。直接传输是指 处 理器利用输入/输出指令直接与外设传输数据‘查询传输是指处理器首先查询外设状态，然后 决定是否与外设传输数据。中断传输是指 外设需要传输数据时，首先向处理器发出请求， 打断处理器正常工作、进行数据传输及处理，之后处理器继续完成打断前的工作。中断传输 过程是由 中断请求、中断排队、中断响应、中断服务、中断返回。DMA 传输是指 由 DMA 控制器接管总线，负责存储器与外设之间数据传输。CPU 与外设的 I/O 传输控制方式中，实 时性最强的方式是 中断传输；对于大量数据传输速度最快的方式为 DMA 传输；占用 CPU 时间最多的是查询传输；查询传输方式的工作流程是按 先读状态端口，再读/写数据端口。 对于控制一组发光二极管的输出设备时，一般采用直接传输方式来输出信息，对于中断控制 方式的优点是可以提高 CPU 的利用率，提高处理器的效率，此时 CPU 和外设是处于并行工 作。 （3）.8086/8088 CPU 具有 2 大类中断源（内部中断和外部中断），具有两类硬件中断（INTR 非屏蔽中断/NMI 可屏蔽中断），当 8086/8088 CPU 工作在最大工作模式时，访问存储器还 是访问 I/O 端口是由~MRDC/~MWTC 或 ~IORC/~IOWC 来判别，输入接口缓冲器 输出 接口 锁存器。8086/8088CPU 对外设端口的寻址方式包括 8 位地址直接寻址和 DX 寄存器 间接寻址两种。 （4）.PCI 总线是即插即用的总线标准，RS232 比 RS485 传输距离小。
