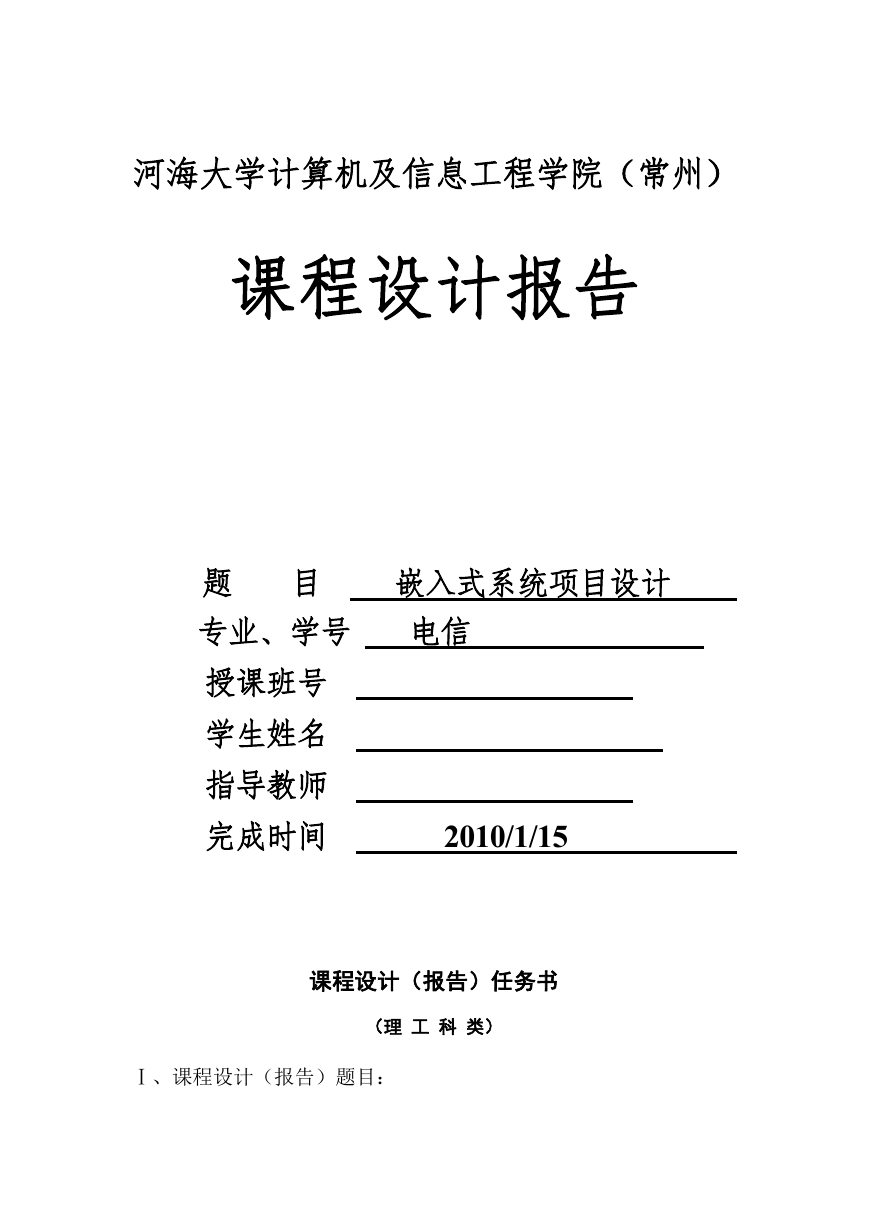

    河海大学计算机及信息工程学院（常州） 课程设计报告 题 目 专业、学号 电信 嵌入式系统项目设计 授课班号 学生姓名 指导教师 完成时间 2010/1/15 课程设计（报告）任务书 （理 工 科 类） Ⅰ、课程设计（报告）题目：

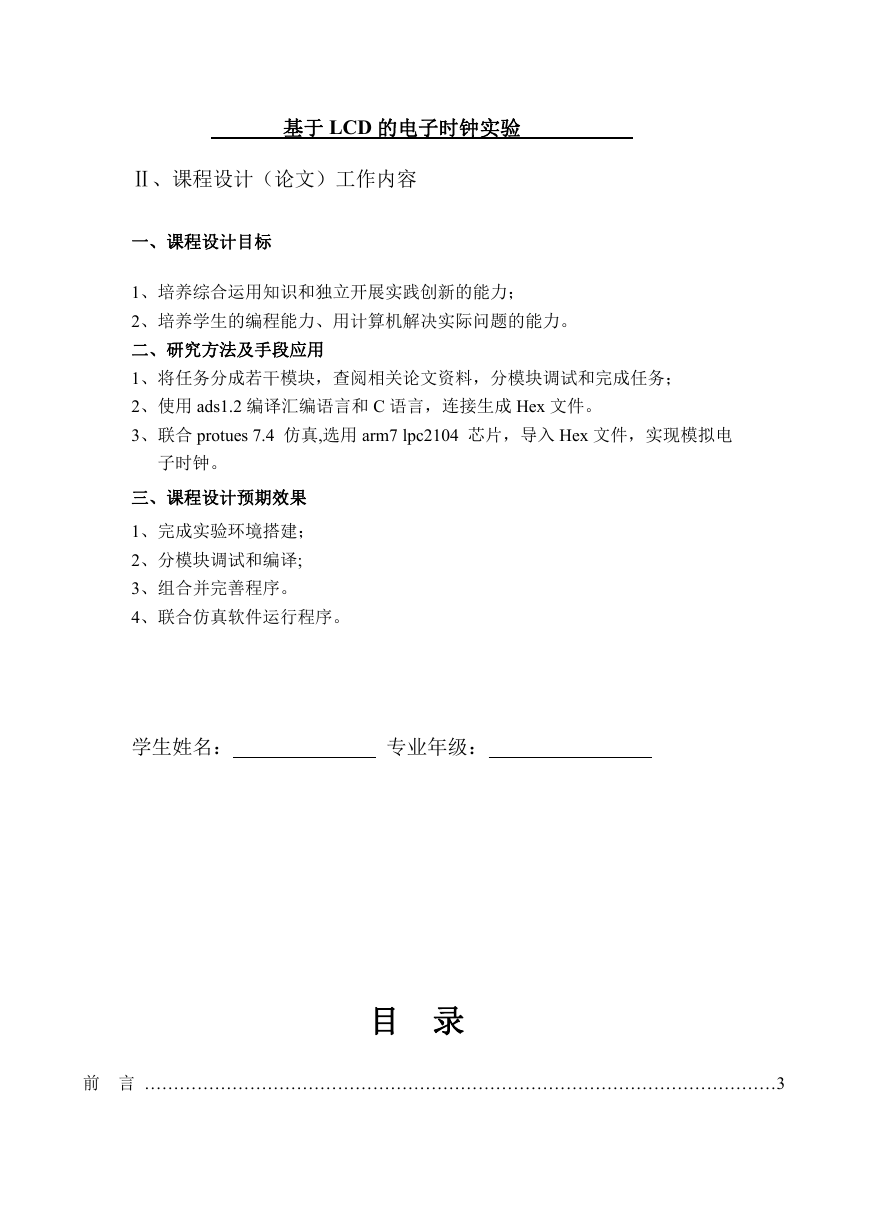

    基于 LCD 的电子时钟实验 Ⅱ、课程设计（论文）工作内容 一、课程设计目标 1、培养综合运用知识和独立开展实践创新的能力； 2、培养学生的编程能力、用计算机解决实际问题的能力。 二、研究方法及手段应用 1、将任务分成若干模块，查阅相关论文资料，分模块调试和完成任务； 2、使用 ads1.2 编译汇编语言和 C 语言，连接生成 Hex 文件。 3、联合 protues 7.4 仿真,选用 arm7 lpc2104 芯片，导入 Hex 文件，实现模拟电 子时钟。 三、课程设计预期效果 1、完成实验环境搭建； 2、分模块调试和编译; 3、组合并完善程序。 4、联合仿真软件运行程序。 学生姓名： 专业年级： 目 录 前 言 ………………………………………………………………………………………………3

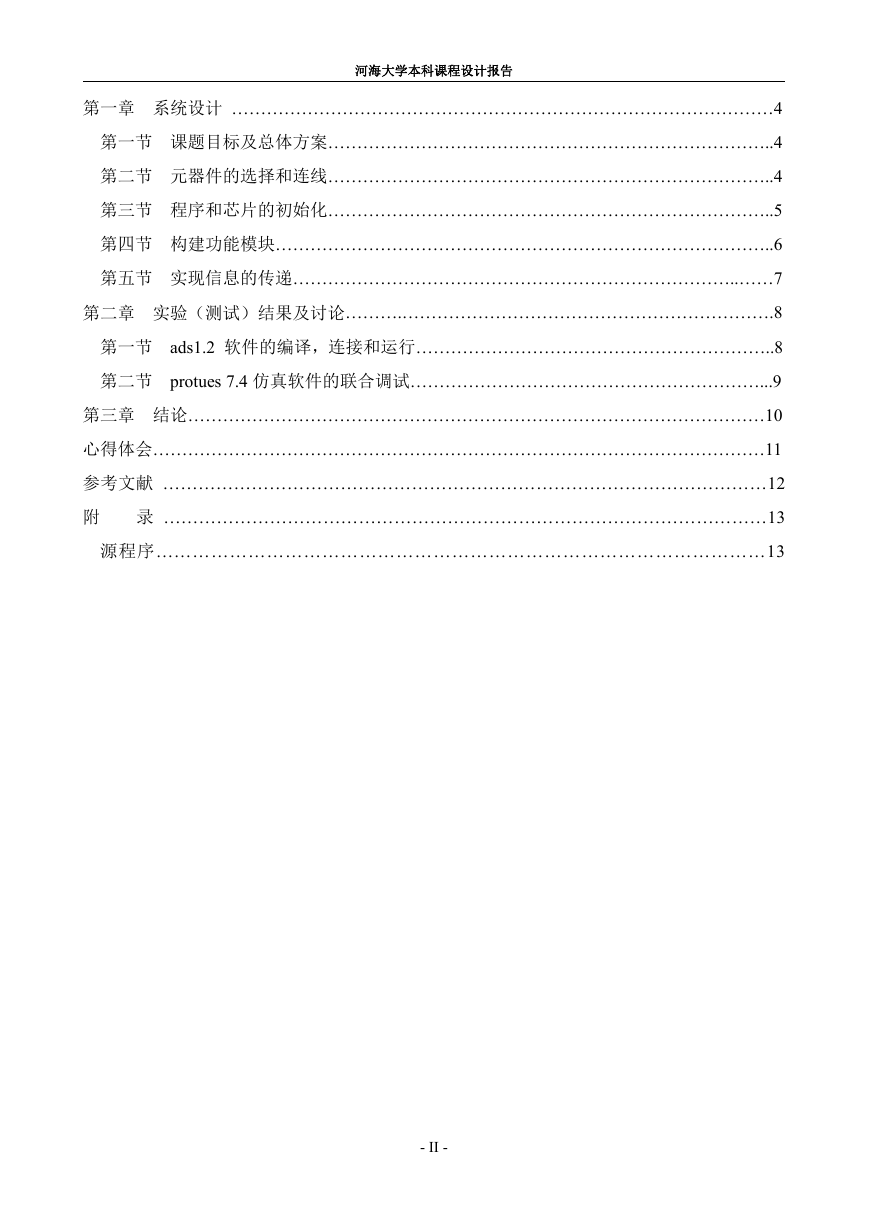

    河海大学本科课程设计报告 第一章 系统设计 …………………………………………………………………………………4 第一节 课题目标及总体方案…………………………………………………………………..4 第二节 元器件的选择和连线…………………………………………………………………..4 第三节 程序和芯片的初始化…………………………………………………………………..5 第四节 构建功能模块…………………………………………………………………………..6 第五节 实现信息的传递…………………………………………………………………..……7 第二章 实验（测试）结果及讨论……….……………………………………………………….8 第一节 ads1.2 软件的编译，连接和运行……………………………………………………..8 第二节 protues 7.4 仿真软件的联合调试……………………………………………………...9 第三章 结论………………………………………………………………………………………10 心得体会……………………………………………………………………………………………11 参考文献 …………………………………………………………………………………………12 录 …………………………………………………………………………………………13 源程序………………………………………………………………………………………13 附 - II -

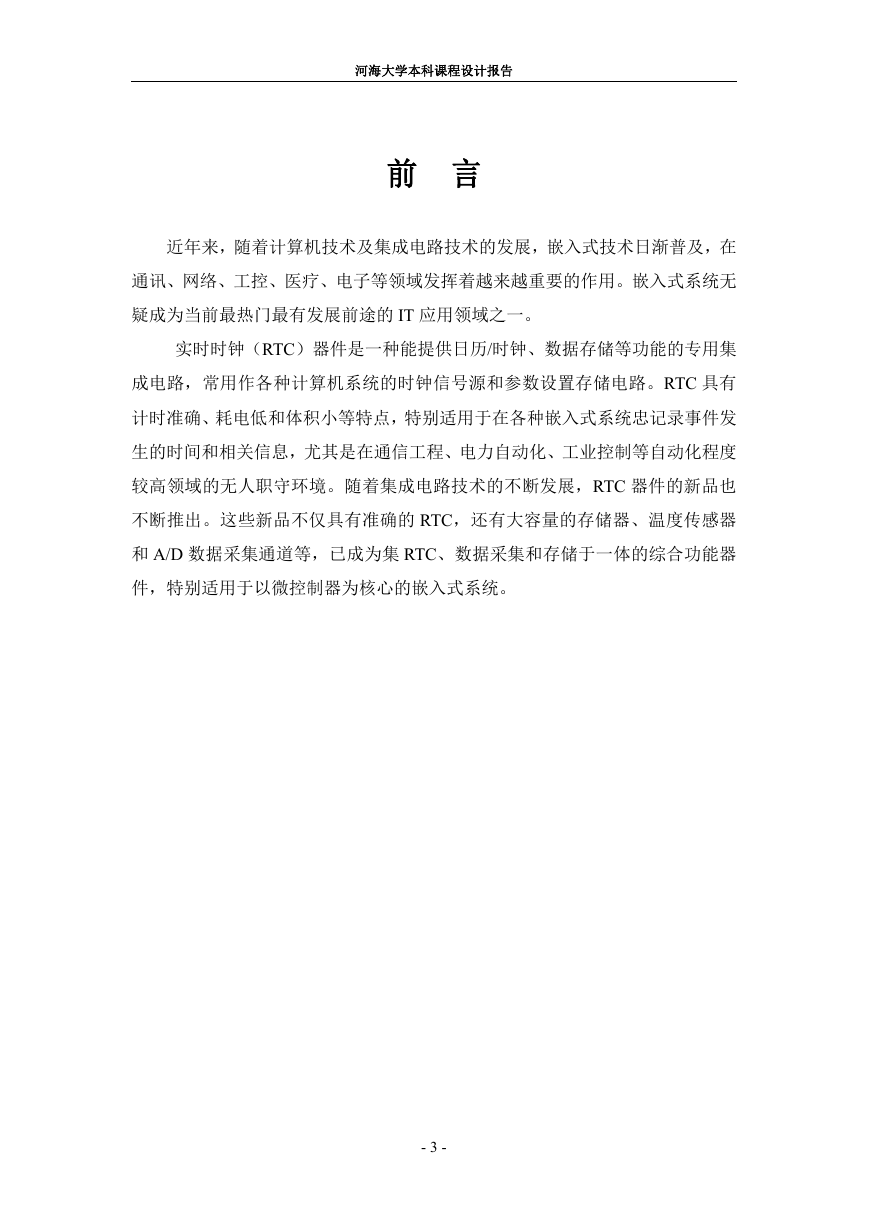

    河海大学本科课程设计报告 前 言 近年来，随着计算机技术及集成电路技术的发展，嵌入式技术日渐普及，在 通讯、网络、工控、医疗、电子等领域发挥着越来越重要的作用。嵌入式系统无 疑成为当前最热门最有发展前途的 IT 应用领域之一。 实时时钟（RTC）器件是一种能提供日历/时钟、数据存储等功能的专用集 成电路，常用作各种计算机系统的时钟信号源和参数设置存储电路。RTC 具有 计时准确、耗电低和体积小等特点，特别适用于在各种嵌入式系统忠记录事件发 生的时间和相关信息，尤其是在通信工程、电力自动化、工业控制等自动化程度 较高领域的无人职守环境。随着集成电路技术的不断发展，RTC 器件的新品也 不断推出。这些新品不仅具有准确的 RTC，还有大容量的存储器、温度传感器 和 A/D 数据采集通道等，已成为集 RTC、数据采集和存储于一体的综合功能器 件，特别适用于以微控制器为核心的嵌入式系统。 - 3 -

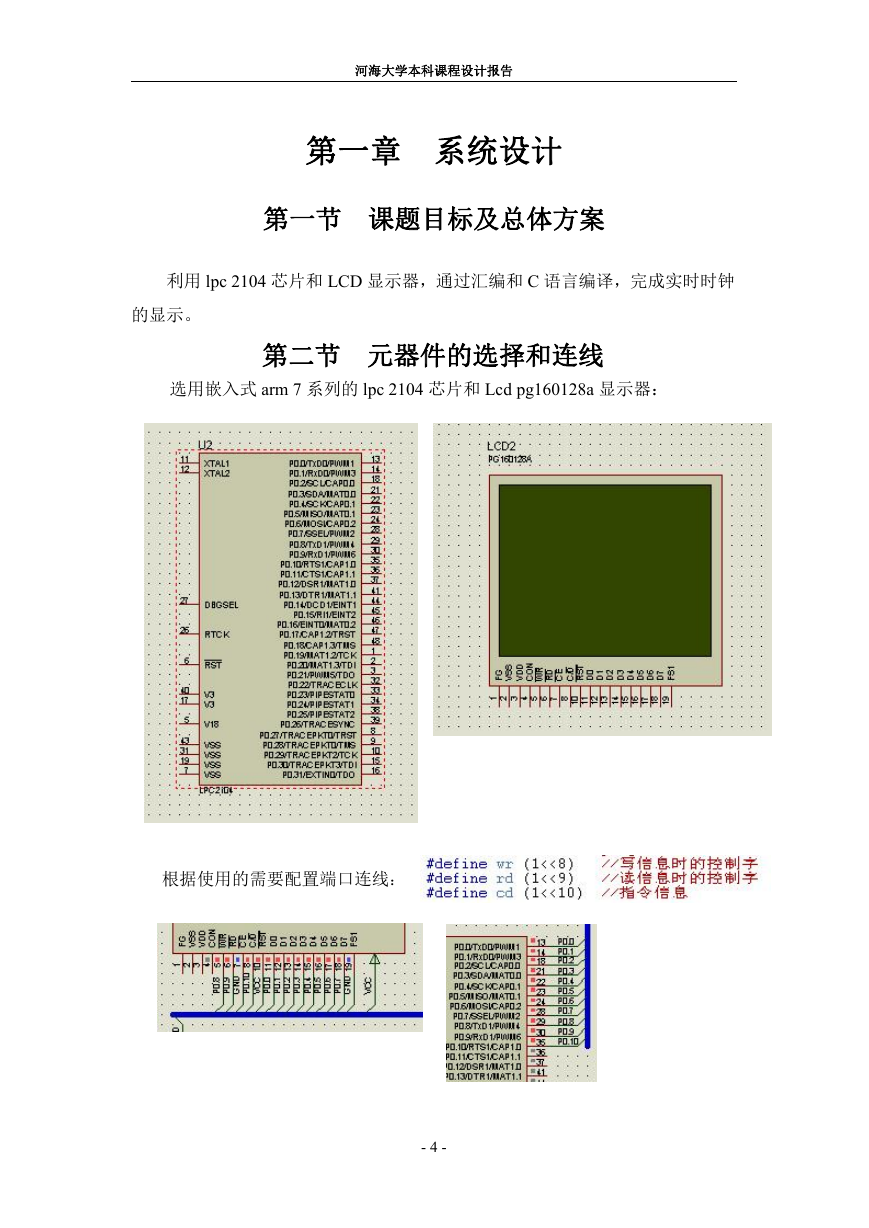

    河海大学本科课程设计报告 第一章 系统设计 第一节 课题目标及总体方案 利用 lpc 2104 芯片和 LCD 显示器，通过汇编和 C 语言编译，完成实时时钟 的显示。 第二节 元器件的选择和连线 选用嵌入式 arm 7 系列的 lpc 2104 芯片和 Lcd pg160128a 显示器： 根据使用的需要配置端口连线： - 4 -

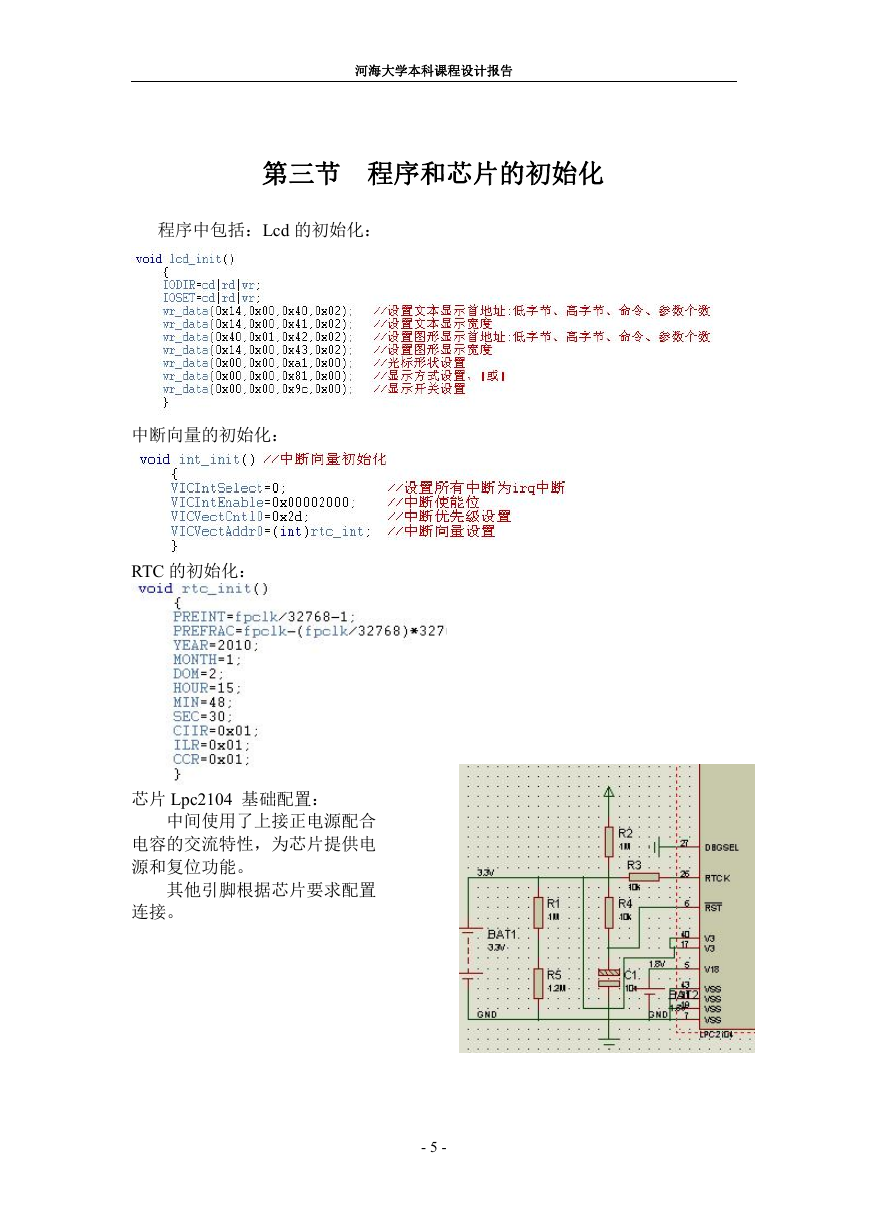

    河海大学本科课程设计报告 第三节 程序和芯片的初始化 程序中包括：Lcd 的初始化： 中断向量的初始化： RTC 的初始化： 芯片 Lpc2104 基础配置： 中间使用了上接正电源配合 电容的交流特性，为芯片提供电 源和复位功能。 其他引脚根据芯片要求配置 连接。 - 5 -

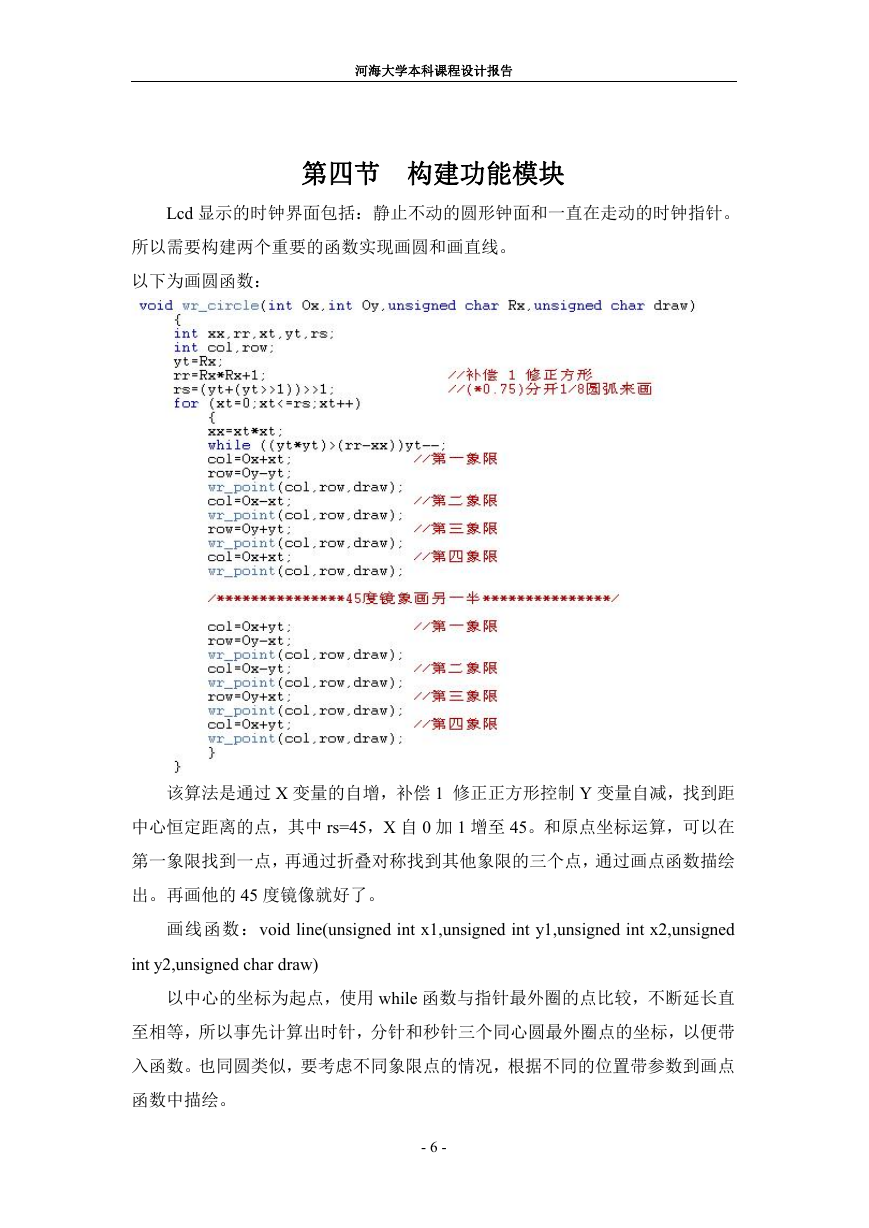

    河海大学本科课程设计报告 第四节 构建功能模块 Lcd 显示的时钟界面包括：静止不动的圆形钟面和一直在走动的时钟指针。 所以需要构建两个重要的函数实现画圆和画直线。 以下为画圆函数： 该算法是通过 X 变量的自增，补偿 1 修正正方形控制 Y 变量自减，找到距 中心恒定距离的点，其中 rs=45，X 自 0 加 1 增至 45。和原点坐标运算，可以在 第一象限找到一点，再通过折叠对称找到其他象限的三个点，通过画点函数描绘 出。再画他的 45 度镜像就好了。 画线函数：void line(unsigned int x1,unsigned int y1,unsigned int x2,unsigned int y2,unsigned char draw) 以中心的坐标为起点，使用 while 函数与指针最外圈的点比较，不断延长直 至相等，所以事先计算出时针，分针和秒针三个同心圆最外圈点的坐标，以便带 入函数。也同圆类似，要考虑不同象限点的情况，根据不同的位置带参数到画点 函数中描绘。 - 6 -

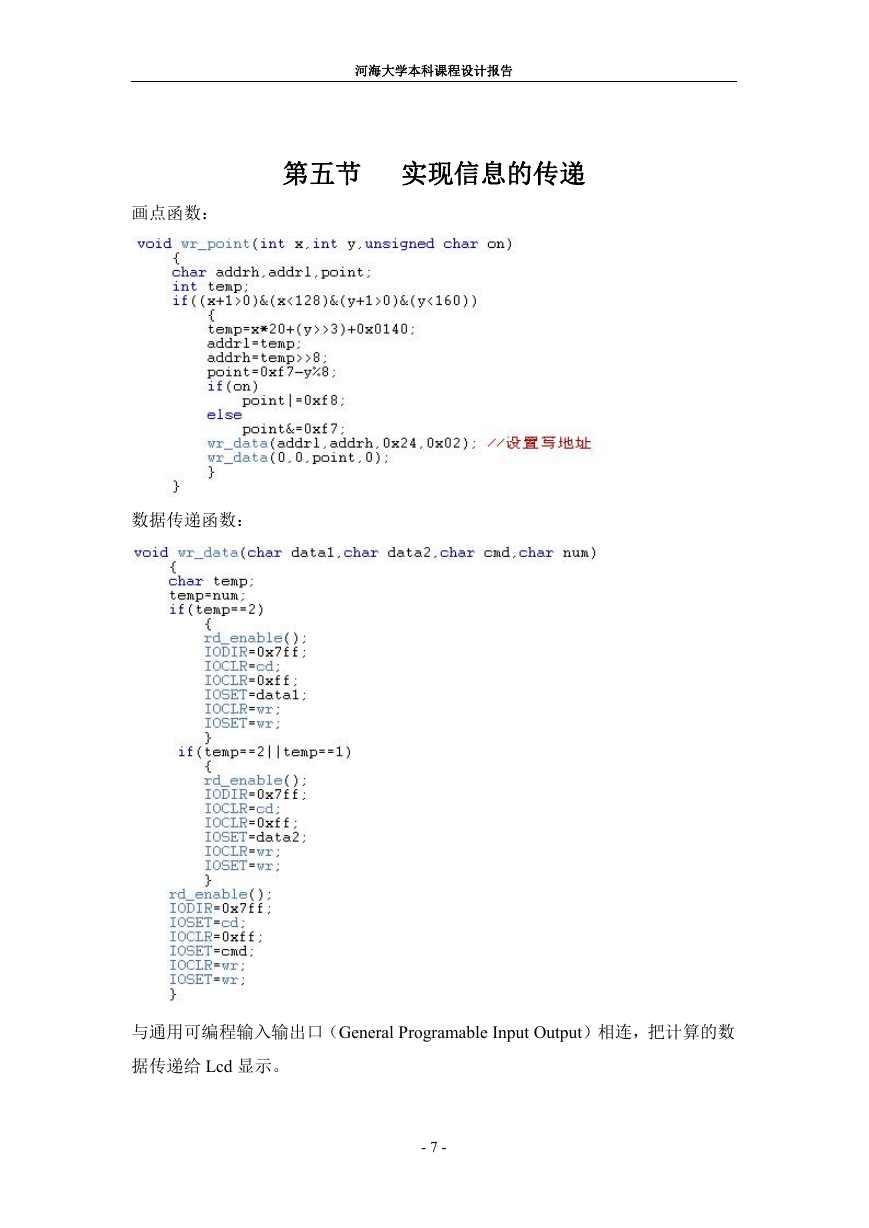

    河海大学本科课程设计报告 第五节 实现信息的传递 画点函数： 数据传递函数： 与通用可编程输入输出口（General Programable Input Output）相连，把计算的数 据传递给 Lcd 显示。 - 7 -
