第一部分性能指示

第二部分操作说明

2.1 并行接口连接

2.1.1接口与引脚定义

2.1.2 并行接口引脚信号时序

2.1.3 并口例程

2.2 串行接口

2.2.1串行接口引脚定义

2.2.2 修改波特率和通讯模式设置

2.2.3 串口例程

2.3 电源连接

第三部分打印命令祥解

第四部分西文字符集1、2

第五部分命令速查表

目录第一部分性能指示.................................................................2 第二部分操作说明.................................................................3 第三部分打印命令祥解.......................................................22 第四部分西文字符集 1、2..................................................38 第五部分命令速查表...........................................................39 - 1 - http://www.whkj.com.cn

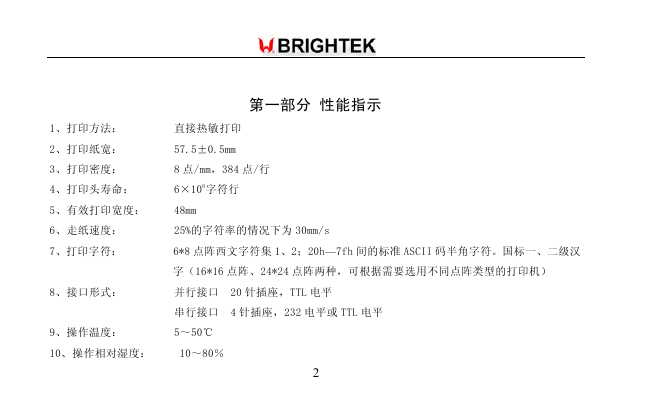

第一部分性能指示 1、打印方法：直接热敏打印 2、打印纸宽： 57.5±0.5mm 3、打印密度： 8 点/mm，384 点/行 4、打印头寿命： 6×106字符行 5、有效打印宽度： 48mm 6、走纸速度： 25%的字符率的情况下为 30mm/s 7、打印字符： 6*8 点阵西文字符集 1、2；20h—7fh 间的标准 ASCII 码半角字符。国标一、二级汉字（16*16 点阵、24*24 点阵两种，可根据需要选用不同点阵类型的打印机） 8、接口形式：并行接口 20 针插座，TTL 电平串行接口 4 针插座，232 电平或 TTL 电平 9、操作温度： 5～50℃ 10、操作相对湿度： 10～80％ 2

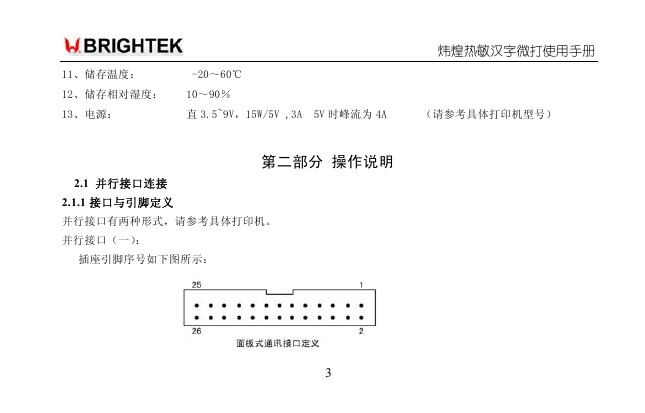

炜煌热敏汉字微打使用手册 11、储存温度： -20～60℃ 12、储存相对湿度： 10～90％ 13、电源：直 3.5~9V，15W/5V ,3A 5V 时峰流为 4A （请参考具体打印机型号）第二部分操作说明 2.1 并行接口连接 2.1.1 接口与引脚定义并行接口有两种形式，请参考具体打印机。并行接口（一）：插座引脚序号如下图所示： 3

IDE 26 针并行接口各引脚信号的定义如下图表所示：说明信号方向 -STB DATA1 DATA2 DATA3 DATA4 DATA5 DATA6 DATA7 DATA8 入数据选通触发脉冲，上升沿时读入数据入入入入入入入入这些信号分别代表并行数据的第一至第八位信号，每个信号当其逻辑为“1”时为“高”电平，逻辑为“0” 为“低”电平。面板式引脚平台式引脚 1 3 5 7 9 11 13 15 17 19 21 25 4 1 2 3 4 5 6 7 8 9 10 11 13 15 2,6,8,26 14,16,17 10-24(中偶数) 25－18 -ACK BUSY SEL -ERR GND 出回答脉冲，“低”电平表示数据已被接受而且打印机准备好接收下一数据出 “高”电平表示打印机正“忙”，不能接收数据出打印机内部经电阻上拉“高”电平，表示打印机在线出打印机内部经电阻上拉“高”电平，表示无故障空脚 — 接地，逻辑“0”电平 4

炜煌热敏汉字微打使用手册并行接口（二）：插座引脚序号如下图所示： IDE 20 针并行接口各引脚信号的定义如下图表所示：面板式引脚信号方向说明 1 3 5 7 9 11 13 15 17 -STB 入数据选通触发脉冲，上升沿时读入数据这些信号分别代表并行数据的第一至第八位信号，每个信号当其逻辑为“1”时为“高”电平，逻辑为“0”为“低”电平。 DATA1 入 DATA2 入 DATA3 入 DATA4 入 DATA5 入 DATA6 入 DATA7 入 DATA8 入 5

18 19 20 4 -ACK 出回答脉冲，“低”电平表示数据已被接受而且打印机准备好接收下 BUSY 出 “高”电平表示打印机正“忙”，不能接收数据 PE 出缺纸信号，打印机内部接地，为低电平表示打印机一直为有纸状态 -ERR 出打印机内部经电阻上拉“高”电平，表示无故障 2，6,8 10，12，14，16 GND — 2 为空脚，6，8 为保留引脚，禁止用户应用接地，逻辑“0”电平注: 1.“入”表示输入到打印机。 2.“出”表示从打印机输出。 3.信号的逻辑电平为 TTL 电平。 2.1.2 并行接口引脚信号时序并口时序如下图所示： BU SY /A CK DA TA /S TB 0.5μS 0.5μS 0. 5μS 0. 5μS 0. 5μS 6

炜煌热敏汉字微打使用手册 2.1.3 并口例程单片机控制打印机时汇编例程 BUSY nSTB EQU P3.2 EQU P3.7 ; 定义 BUSY 信号引脚 ; 定义 nSTB 信号引脚 start: main: ORG 0000H JMP start MOV DPTR, #print_content MOV R0, #9 ; 存待打印数据的字节数 CLR A MOVC A, @ A + DPTR LCALL PRINTB INC DPTR DJNZ R0, MAIN MOV A, #0DH LCALL SJMP $ PRINTB ;打印结束死循环 ;PRINTB 子程序将累加器 A 中的一字节数据发送到打印机 7

PRINTB: BUSY, $ P1 , A nSTB JB MOV CLR NOP nop nop SETB nSTB RET ; 等待打印机到空闲 ; 送数据到数据口 ; 置 nSTB 为低电平 ; 延长 nSTB 信号脉冲宽度以满足时序要求 ; 置 nSTB 为高电平(此时数据将被读入打印机) DB '北京炜煌' DB 0dh END print_content: 单片机 C51 例程 // 北京炜煌科技打印机示例程序 #include // Hardware configuration #define PRINTER_DATA P1 sbit BUSY = P3^2; // 定义打印机数据线端口 // 定义打印机忙信号引脚 8
