2011 年电气工程师供配电专业知识考试真题下午卷一、单项选择题(共 40 题，每题 1 分，每题的备选项中只有 1 个符合题意) 1、对于易燃物质轻于空气、通风良好且为第二级释放源的主要生产装置区，当释放源距地坪的高度不超过 4．5m 时，以释放源为中心，半径为 4．5m，顶部与释放源的距离为 7．5m，及释放源至地坪以上的范围内，宜划分为爆炸危险区域为下列哪一项？（ A．0 区 B．1 区 C．2 区 D．附加 2 区） 2、下列关于一级负荷的表述哪一项是正确的？（ A．重要通信枢纽用电单位中的重要用电负荷 B．交通枢纽用电单位中的用电负荷 C．中断供电将影响重要用电单位的正常工作 D．中断供电将造成公共场所秩序混乱） 3、在配电设计中，通常采用多长时间的平均负荷作为按发热条件选择电器或导体的依据？（） A．10min B．20min C．30min D．60min 4、某车间一台电焊机的额定容量为 80kV·A，电焊机的额定负载持续率为 20％，额定功率因数为 0．65，则该电焊机的设备功率为下列哪一项数值？（ A．52Kw B．33kW C．26kW D．23kW ） 5、10kV 及以下变电所设计中，一般情况下，动力和照明宜共用变压器，在下列关于没置照明专用变压器的表述中哪一项是正确的？（ A．在 TN 系统的低压电网中，照明负荷应设专用变压器 B．当单台变压器的容量小于 1250kV·A 时，可设照明专用变压器 C．当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可设照明专用变压器 D．负荷随季节性变化不大时，宜设照明专用变压器） 1

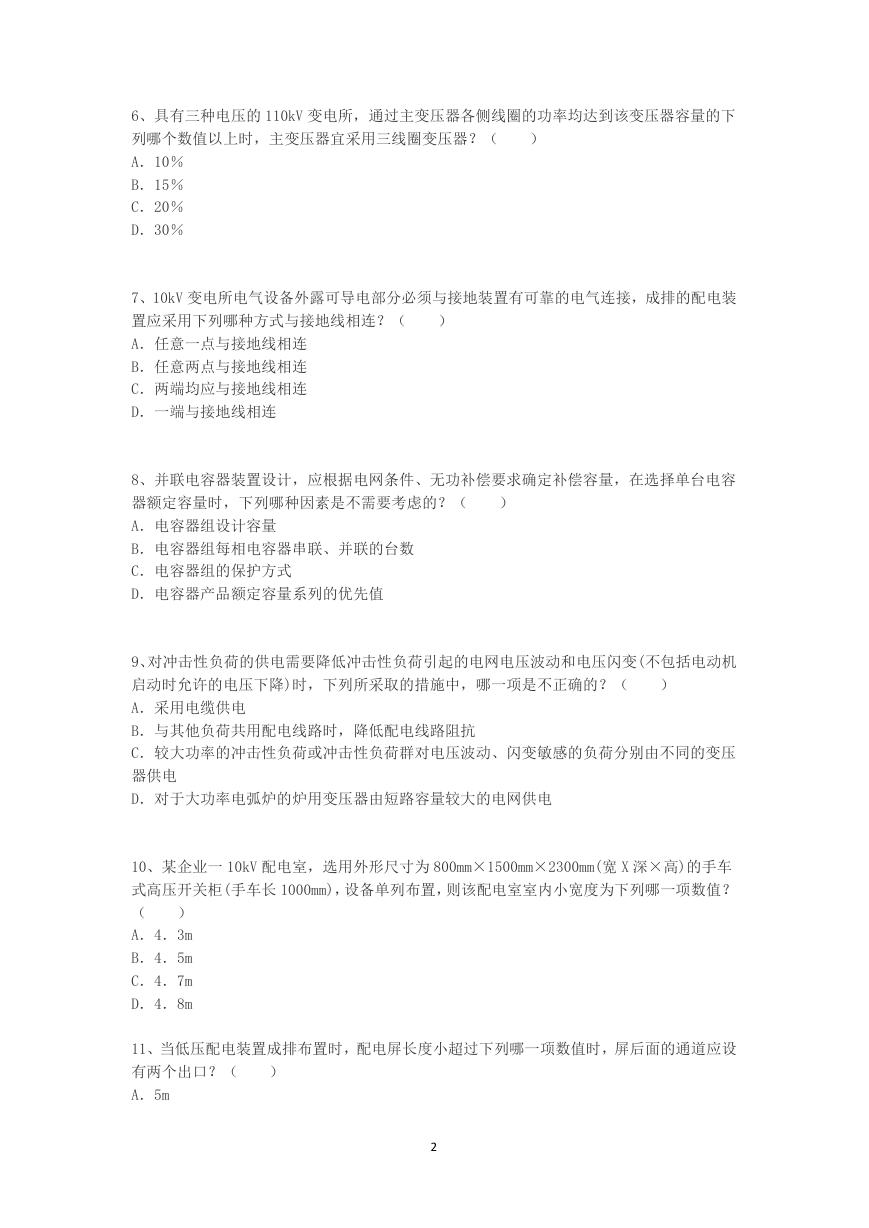

6、具有三种电压的 110kV 变电所，通过主变压器各侧线圈的功率均达到该变压器容量的下列哪个数值以上时，主变压器宜采用三线圈变压器？（ A．10％ B．15％ C．20％ D．30％） 7、10kV 变电所电气设备外露可导电部分必须与接地装置有可靠的电气连接，成排的配电装置应采用下列哪种方式与接地线相连？（ A．任意一点与接地线相连 B．任意两点与接地线相连 C．两端均应与接地线相连 D．一端与接地线相连） 8、并联电容器装置设计，应根据电网条件、无功补偿要求确定补偿容量，在选择单台电容器额定容量时，下列哪种因素是不需要考虑的？（ A．电容器组设计容量 B．电容器组每相电容器串联、并联的台数 C．电容器组的保护方式 D．电容器产品额定容量系列的优先值） 9、对冲击性负荷的供电需要降低冲击性负荷引起的电网电压波动和电压闪变(不包括电动机启动时允许的电压下降)时，下列所采取的措施中，哪一项是不正确的？（ A．采用电缆供电 B．与其他负荷共用配电线路时，降低配电线路阻抗 C．较大功率的冲击性负荷或冲击性负荷群对电压波动、闪变敏感的负荷分别由不同的变压器供电 D．对于大功率电弧炉的炉用变压器由短路容量较大的电网供电） 10、某企业一 10kV 配电室，选用外形尺寸为 800mm×1500mm×2300mm(宽 X 深×高)的手车式高压开关柜(手车长 1000mm)，设备单列布置，则该配电室室内小宽度为下列哪一项数值？）（ A．4．3m B．4．5m C．4．7m D．4．8m 11、当低压配电装置成排布置时，配电屏长度小超过下列哪一项数值时，屏后面的通道应设有两个出口？（ A．5m ） 2

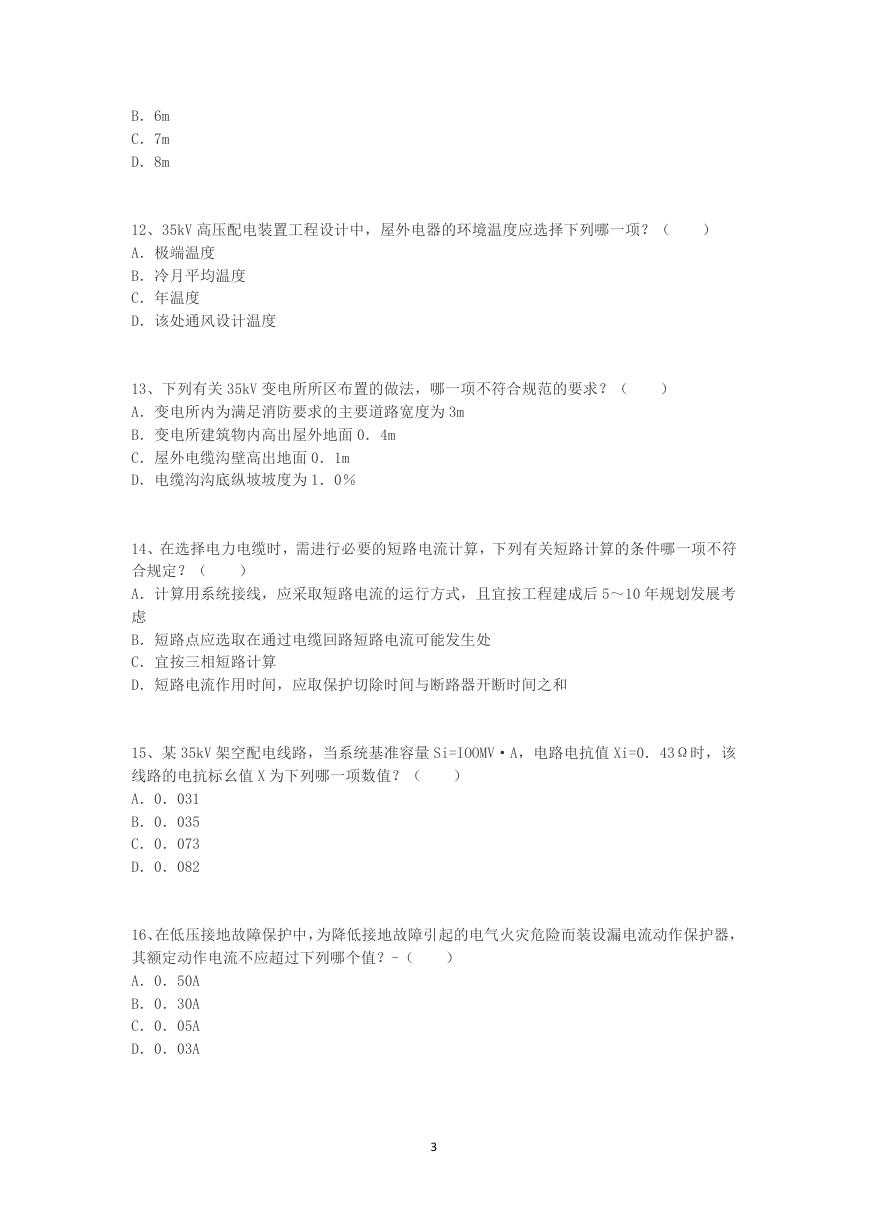

B．6m C．7m D．8m 12、35kV 高压配电装置工程设计中，屋外电器的环境温度应选择下列哪一项？（ A．极端温度 B．冷月平均温度 C．年温度 D．该处通风设计温度） 13、下列有关 35kV 变电所所区布置的做法，哪一项不符合规范的要求？（ A．变电所内为满足消防要求的主要道路宽度为 3m B．变电所建筑物内高出屋外地面 0．4m C．屋外电缆沟壁高出地面 0．1m D．电缆沟沟底纵坡坡度为 1．0％）） 14、在选择电力电缆时，需进行必要的短路电流计算，下列有关短路计算的条件哪一项不符合规定？（ A．计算用系统接线，应采取短路电流的运行方式，且宜按工程建成后 5～10 年规划发展考虑 B．短路点应选取在通过电缆回路短路电流可能发生处 C．宜按三相短路计算 D．短路电流作用时间，应取保护切除时间与断路器开断时间之和 15、某 35kV 架空配电线路，当系统基准容量 Si=IOOMV·A，电路电抗值 Xi=0．43Ω时，该线路的电抗标幺值 X 为下列哪一项数值？（ A．0．031 B．0．035 C．0．073 D．0．082 ） 16、在低压接地故障保护中，为降低接地故障引起的电气火灾危险而装设漏电流动作保护器，其额定动作电流不应超过下列哪个值？-（ A．0．50A B．0．30A C．0．05A D．0．03A ） 3

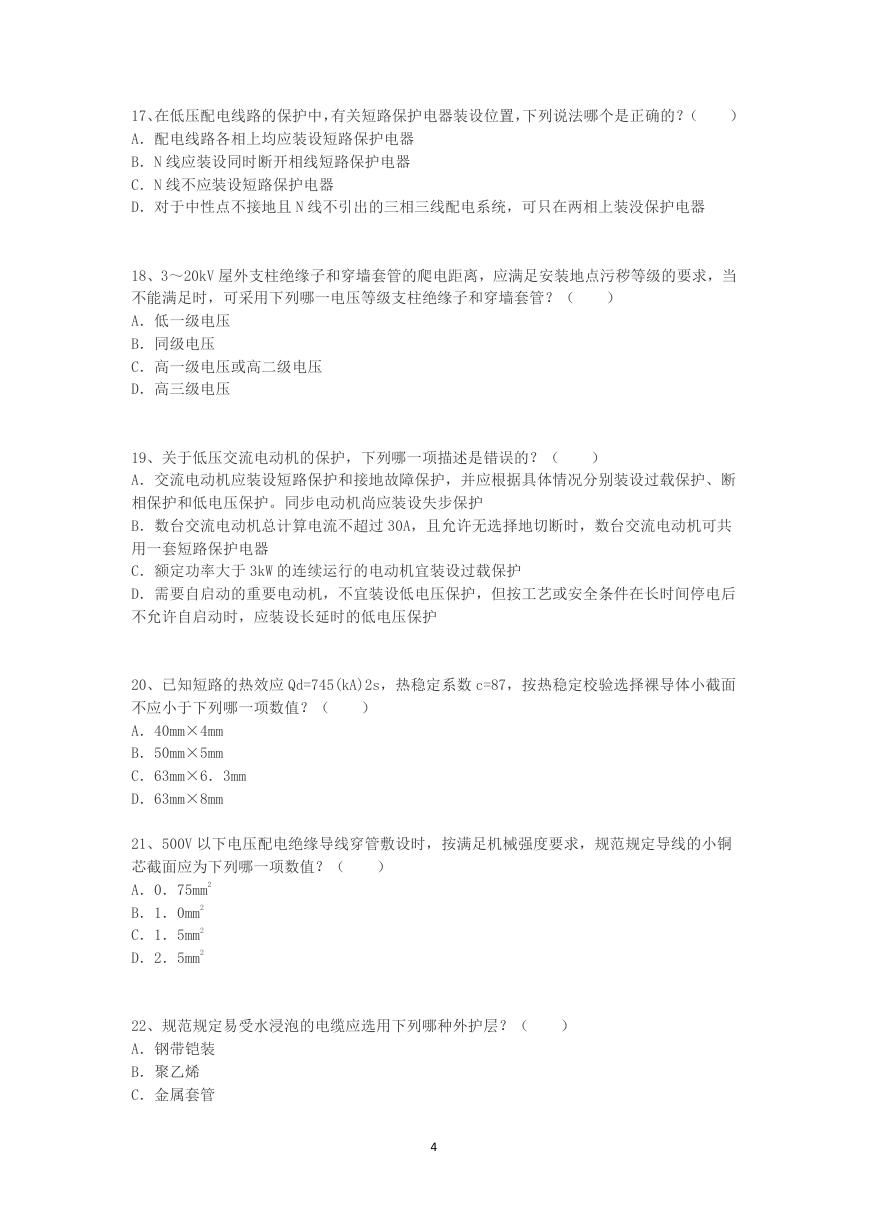

17、在低压配电线路的保护中，有关短路保护电器装设位置，下列说法哪个是正确的？（ A．配电线路各相上均应装设短路保护电器 B．N 线应装设同时断开相线短路保护电器 C．N 线不应装设短路保护电器 D．对于中性点不接地且 N 线不引出的三相三线配电系统，可只在两相上装没保护电器） 18、3～20kV 屋外支柱绝缘子和穿墙套管的爬电距离，应满足安装地点污秽等级的要求，当不能满足时，可采用下列哪一电压等级支柱绝缘子和穿墙套管？（ A．低一级电压 B．同级电压 C．高一级电压或高二级电压 D．高三级电压）） 19、关于低压交流电动机的保护，下列哪一项描述是错误的？（ A．交流电动机应装设短路保护和接地故障保护，并应根据具体情况分别装设过载保护、断相保护和低电压保护。同步电动机尚应装设失步保护 B．数台交流电动机总计算电流不超过 30A，且允许无选择地切断时，数台交流电动机可共用一套短路保护电器 C．额定功率大于 3kW 的连续运行的电动机宜装设过载保护 D．需要自启动的重要电动机，不宜装设低电压保护，但按工艺或安全条件在长时间停电后不允许自启动时，应装设长延时的低电压保护 20、已知短路的热效应 Qd=745(kA)2s，热稳定系数 c=87，按热稳定校验选择裸导体小截面不应小于下列哪一项数值？（ A．40mm×4mm B．50mm×5mm C．63mm×6．3mm D．63mm×8mm ） 21、500V 以下电压配电绝缘导线穿管敷设时，按满足机械强度要求，规范规定导线的小铜芯截面应为下列哪一项数值？（ A．0．75mm2 B．1．0mm2 C．1．5mm2 D．2．5mm2 ） 22、规范规定易受水浸泡的电缆应选用下列哪种外护层？（ A．钢带铠装 B．聚乙烯 C．金属套管） 4

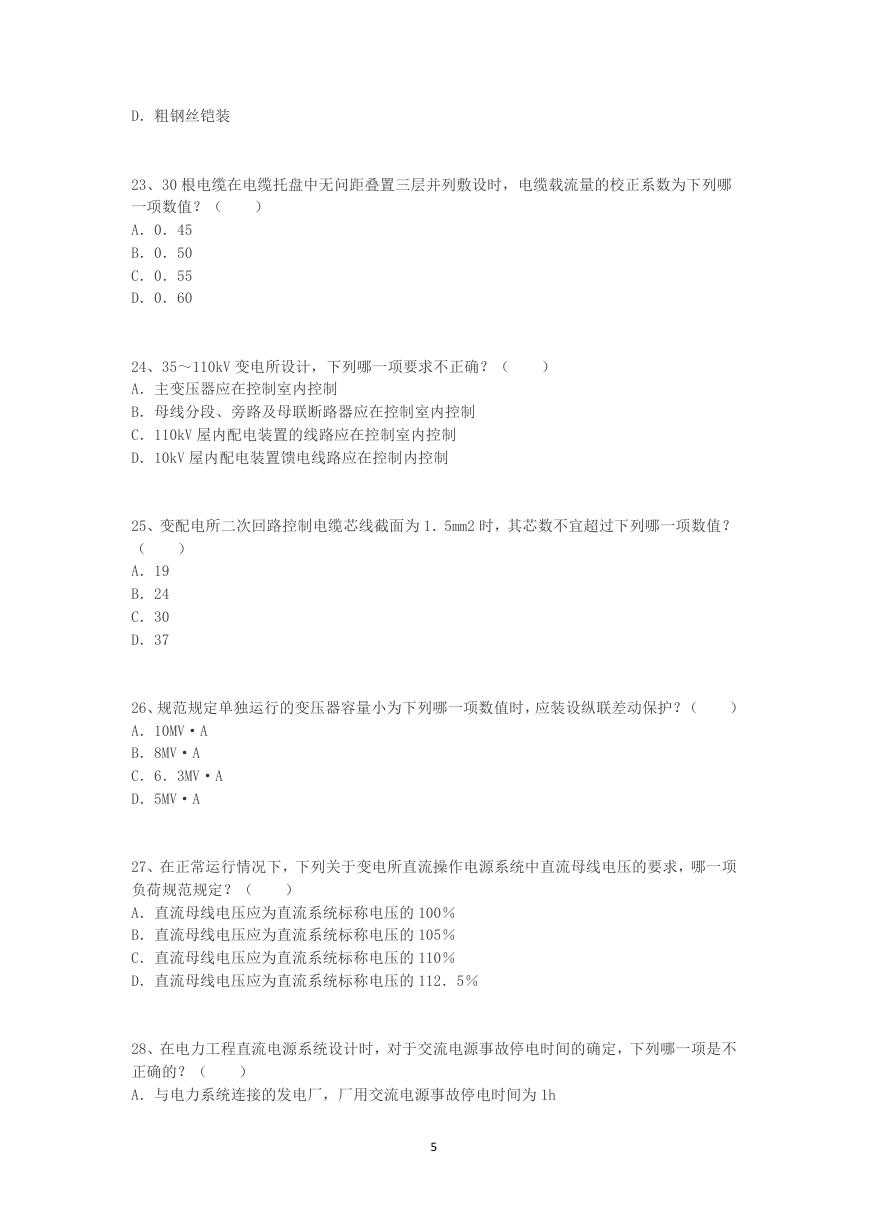

D．粗钢丝铠装） 23、30 根电缆在电缆托盘中无问距叠置三层并列敷设时，电缆载流量的校正系数为下列哪一项数值？（ A．0．45 B．0．50 C．0．55 D．0．60 24、35～110kV 变电所设计，下列哪一项要求不正确？（ A．主变压器应在控制室内控制 B．母线分段、旁路及母联断路器应在控制室内控制 C．110kV 屋内配电装置的线路应在控制室内控制 D．10kV 屋内配电装置馈电线路应在控制内控制）） 25、变配电所二次回路控制电缆芯线截面为 1．5mm2 时，其芯数不宜超过下列哪一项数值？（ A．19 B．24 C．30 D．37 26、规范规定单独运行的变压器容量小为下列哪一项数值时，应装设纵联差动保护？（ A．10MV·A B．8MV·A C．6．3MV·A D．5MV·A ）） 27、在正常运行情况下，下列关于变电所直流操作电源系统中直流母线电压的要求，哪一项负荷规范规定？（ A．直流母线电压应为直流系统标称电压的 100％ B．直流母线电压应为直流系统标称电压的 105％ C．直流母线电压应为直流系统标称电压的 110％ D．直流母线电压应为直流系统标称电压的 112．5％ 28、在电力工程直流电源系统设计时，对于交流电源事故停电时间的确定，下列哪一项是不正确的？（ A．与电力系统连接的发电厂，厂用交流电源事故停电时间为 1h ） 5

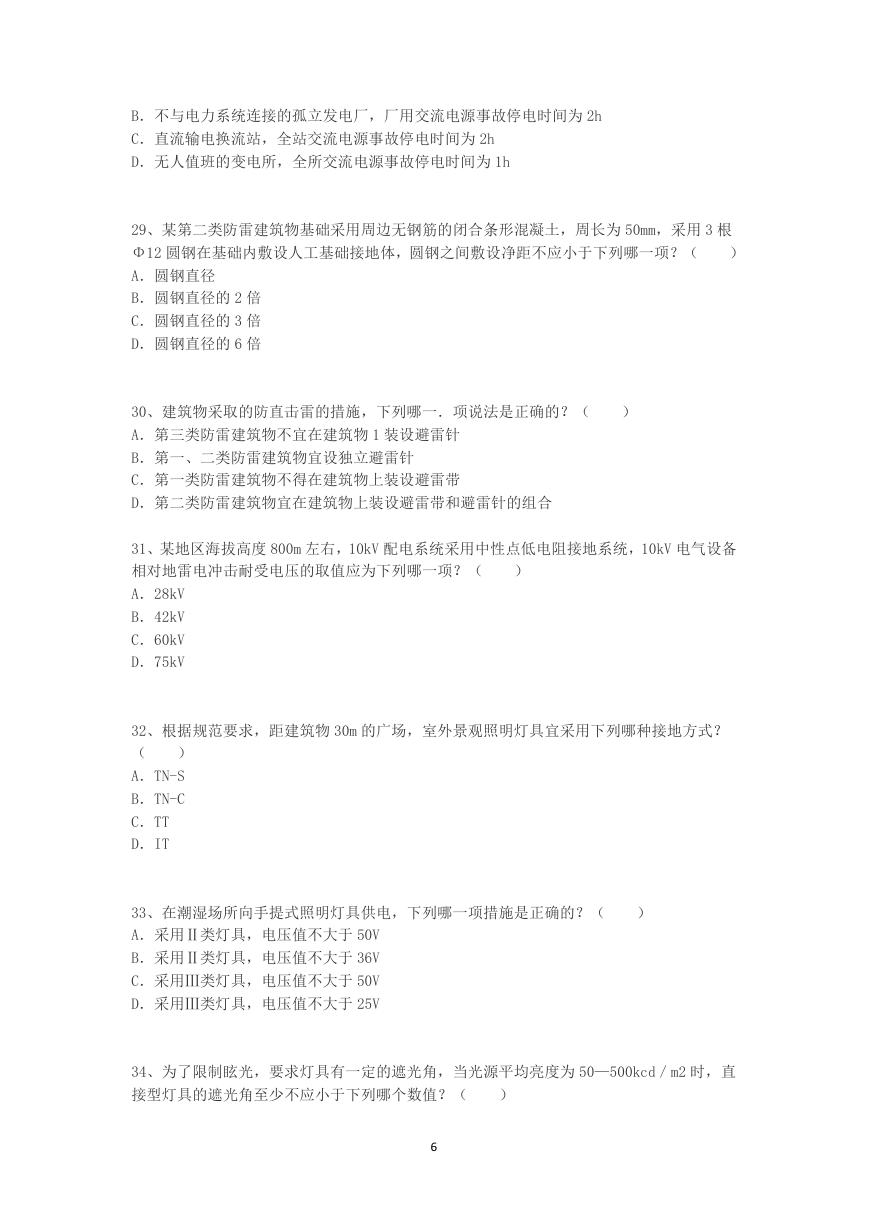

B．不与电力系统连接的孤立发电厂，厂用交流电源事故停电时间为 2h C．直流输电换流站，全站交流电源事故停电时间为 2h D．无人值班的变电所，全所交流电源事故停电时间为 1h 29、某第二类防雷建筑物基础采用周边无钢筋的闭合条形混凝土，周长为 50mm，采用 3 根 Φ12 圆钢在基础内敷设人工基础接地体，圆钢之间敷设净距不应小于下列哪一项？（ A．圆钢直径 B．圆钢直径的 2 倍 C．圆钢直径的 3 倍 D．圆钢直径的 6 倍） 30、建筑物采取的防直击雷的措施，下列哪一．项说法是正确的？（ A．第三类防雷建筑物不宜在建筑物 1 装设避雷针 B．第一、二类防雷建筑物宜设独立避雷针 C．第一类防雷建筑物不得在建筑物上装设避雷带 D．第二类防雷建筑物宜在建筑物上装设避雷带和避雷针的组合） 31、某地区海拔高度 800m 左右，10kV 配电系统采用中性点低电阻接地系统，10kV 电气设备相对地雷电冲击耐受电压的取值应为下列哪一项？（ A．28kV B．42kV C．60kV D．75kV ） 32、根据规范要求，距建筑物 30m 的广场，室外景观照明灯具宜采用下列哪种接地方式？（） A．TN-S B．TN-C C．TT D．IT 33、在潮湿场所向手提式照明灯具供电，下列哪一项措施是正确的？（ A．采用Ⅱ类灯具，电压值不大于 50V B．采用Ⅱ类灯具，电压值不大于 36V C．采用Ⅲ类灯具，电压值不大于 50V D．采用Ⅲ类灯具，电压值不大于 25V ） 34、为了限制眩光，要求灯具有一定的遮光角，当光源平均亮度为 50—500kcd／m2 时，直接型灯具的遮光角至少不应小于下列哪个数值？（） 6

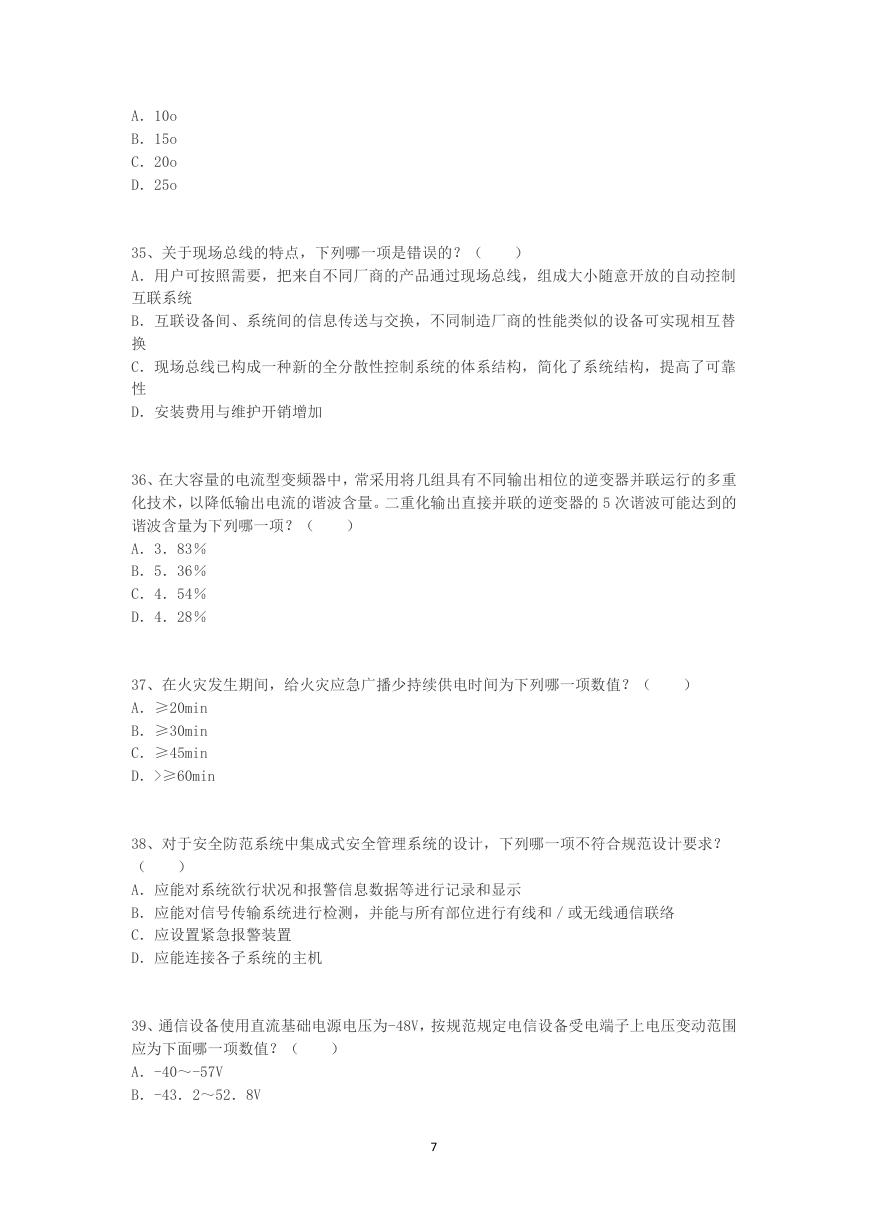

A．10o B．15o C．20o D．25o ） 35、关于现场总线的特点，下列哪一项是错误的？（ A．用户可按照需要，把来自不同厂商的产品通过现场总线，组成大小随意开放的自动控制互联系统 B．互联设备间、系统间的信息传送与交换，不同制造厂商的性能类似的设备可实现相互替换 C．现场总线已构成一种新的全分散性控制系统的体系结构，简化了系统结构，提高了可靠性 D．安装费用与维护开销增加 36、在大容量的电流型变频器中，常采用将几组具有不同输出相位的逆变器并联运行的多重化技术，以降低输出电流的谐波含量。二重化输出直接并联的逆变器的 5 次谐波可能达到的谐波含量为下列哪一项？（ A．3．83％ B．5．36％ C．4．54％ D．4．28％） 37、在火灾发生期间，给火灾应急广播少持续供电时间为下列哪一项数值？（ A．≥20min B．≥30min C．≥45min D．>≥60min ）） 38、对于安全防范系统中集成式安全管理系统的设计，下列哪一项不符合规范设计要求？（ A．应能对系统欲行状况和报警信息数据等进行记录和显示 B．应能对信号传输系统进行检测，并能与所有部位进行有线和／或无线通信联络 C．应设置紧急报警装置 D．应能连接各子系统的主机 39、通信设备使用直流基础电源电压为-48V，按规范规定电信设备受电端子上电压变动范围应为下面哪一项数值？（ A．-40～-57V B．-43．2～52．8V ） 7

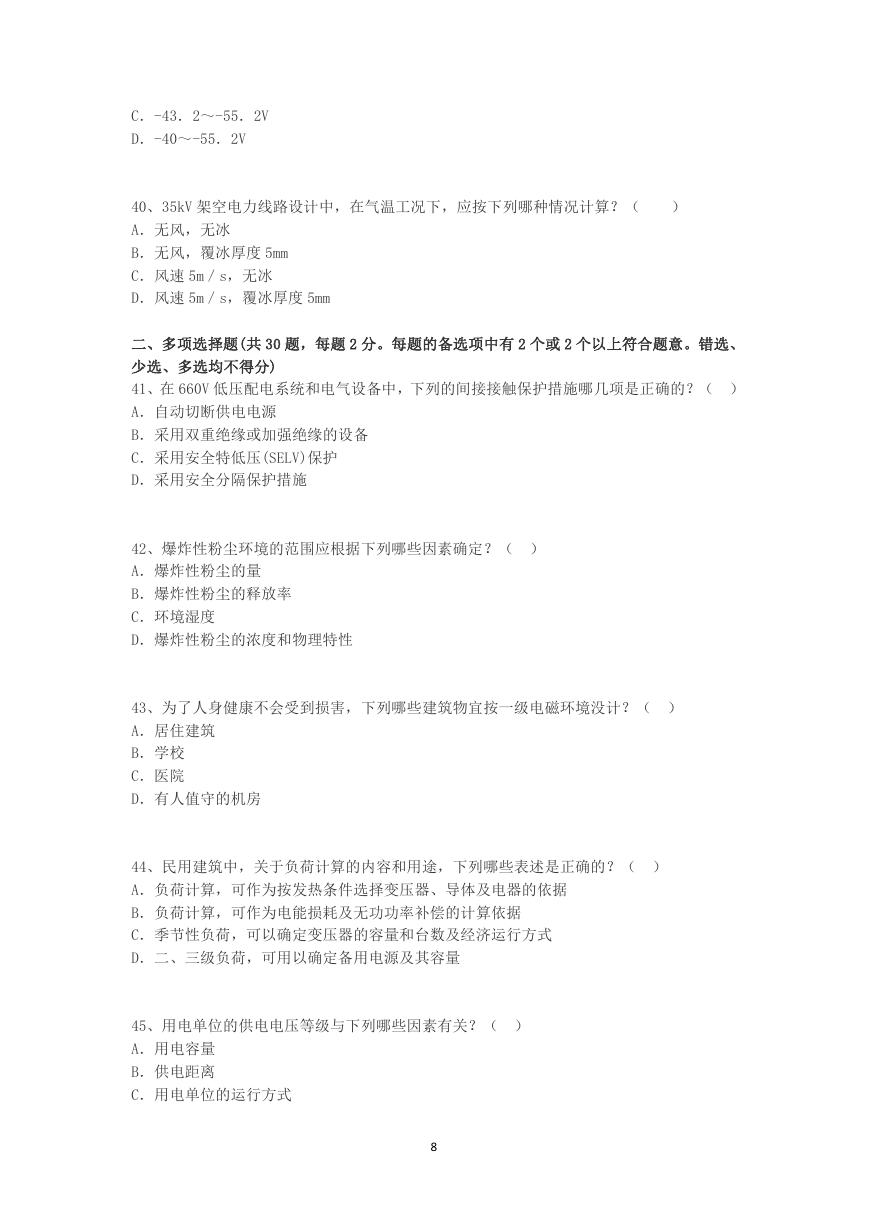

C．-43．2～-55．2V D．-40～-55．2V 40、35kV 架空电力线路设计中，在气温工况下，应按下列哪种情况计算？（ A．无风，无冰 B．无风，覆冰厚度 5mm C．风速 5m／s，无冰 D．风速 5m／s，覆冰厚度 5mm ）二、多项选择题(共 30 题，每题 2 分。每题的备选项中有 2 个或 2 个以上符合题意。错选、少选、多选均不得分) 41、在 660V 低压配电系统和电气设备中，下列的间接接触保护措施哪几项是正确的？（） A．自动切断供电电源 B．采用双重绝缘或加强绝缘的设备 C．采用安全特低压(SELV)保护 D．采用安全分隔保护措施 42、爆炸性粉尘环境的范围应根据下列哪些因素确定？（） A．爆炸性粉尘的量 B．爆炸性粉尘的释放率 C．环境湿度 D．爆炸性粉尘的浓度和物理特性 43、为了人身健康不会受到损害，下列哪些建筑物宜按一级电磁环境没计？（） A．居住建筑 B．学校 C．医院 D．有人值守的机房 44、民用建筑中，关于负荷计算的内容和用途，下列哪些表述是正确的？（） A．负荷计算，可作为按发热条件选择变压器、导体及电器的依据 B．负荷计算，可作为电能损耗及无功功率补偿的计算依据 C．季节性负荷，可以确定变压器的容量和台数及经济运行方式 D．二、三级负荷，可用以确定备用电源及其容量 45、用电单位的供电电压等级与下列哪些因素有关？（） A．用电容量 B．供电距离 C．用电单位的运行方式 8
