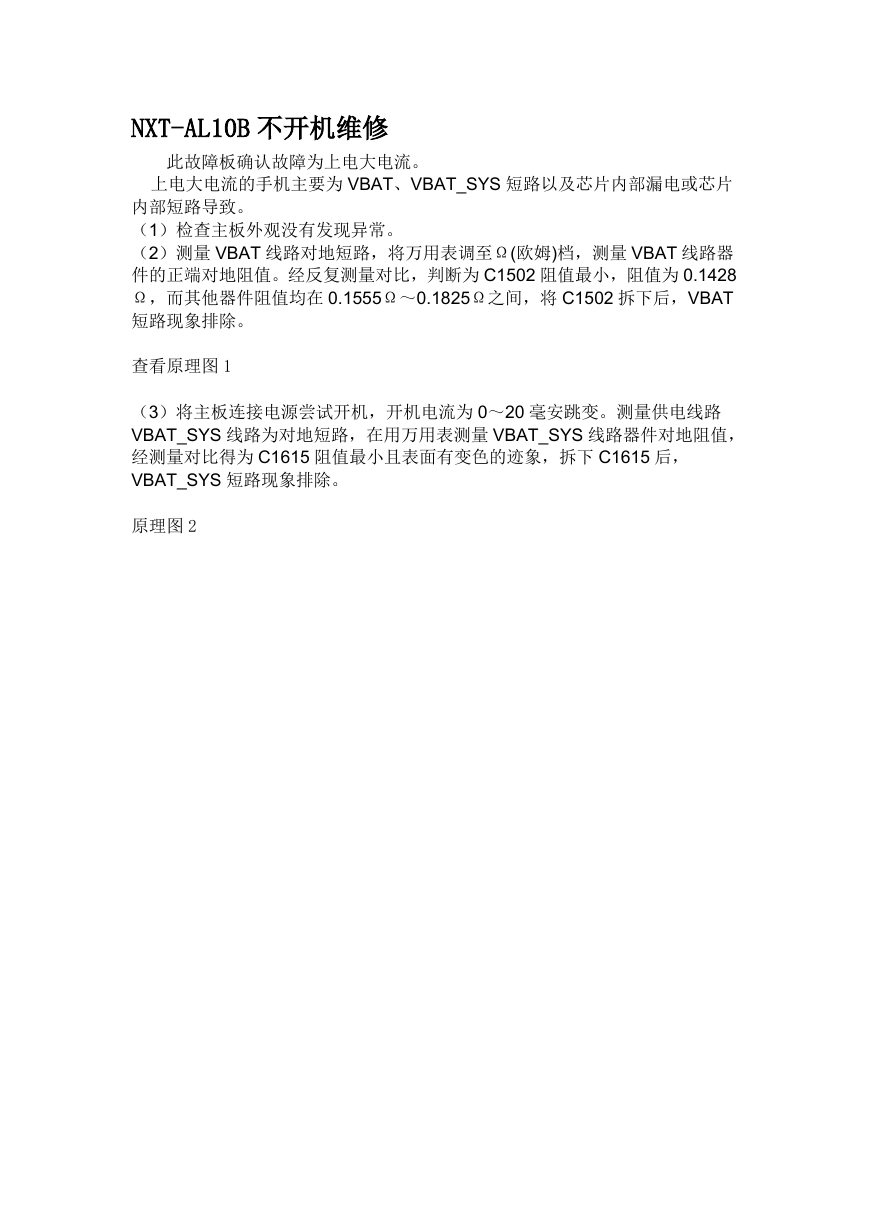

NXT-AL10B 不开机维修 此故障板确认故障为上电大电流。 上电大电流的手机主要为 VBAT、VBAT_SYS 短路以及芯片内部漏电或芯片 内部短路导致。 （1）检查主板外观没有发现异常。 （2）测量 VBAT 线路对地短路，将万用表调至Ω(欧姆)档，测量 VBAT 线路器 件的正端对地阻值。经反复测量对比，判断为 C1502 阻值最小，阻值为 0.1428 Ω，而其他器件阻值均在 0.1555Ω～0.1825Ω之间，将 C1502 拆下后，VBAT 短路现象排除。 查看原理图 1 （3）将主板连接电源尝试开机，开机电流为 0～20 毫安跳变。测量供电线路 VBAT_SYS 线路为对地短路，在用万用表测量 VBAT_SYS 线路器件对地阻值， 经测量对比得为 C1615 阻值最小且表面有变色的迹象，拆下 C1615 后， VBAT_SYS 短路现象排除。 原理图 2
