    一、项目实施步骤
    二、案例1：成品管理子系统
    1 系统分析
    1.1系统现状
    1.2用户需求
    1.3系统功能需求
    1.4数据描述
    1.5数据库描述
    1.6数据采集
    2 概要设计
    2.1系统运行环境
    2.2总体设计
    2.3接口设计
    2.4数据结构设计
    2.5运行设计
    2.6出错处理设计
    2.7安全设计
    2.8维护设计
    3 详细设计
    3.1程序设计说明
    三、案例2：图书馆管理系统
    1 面向对象的分析
    1.1系统需求
    1.2建立对象模型
    2 面向对象的设计
    2.1 设计图书馆管理系统的人机界面
    四、软件工程课程设计实验报告样式

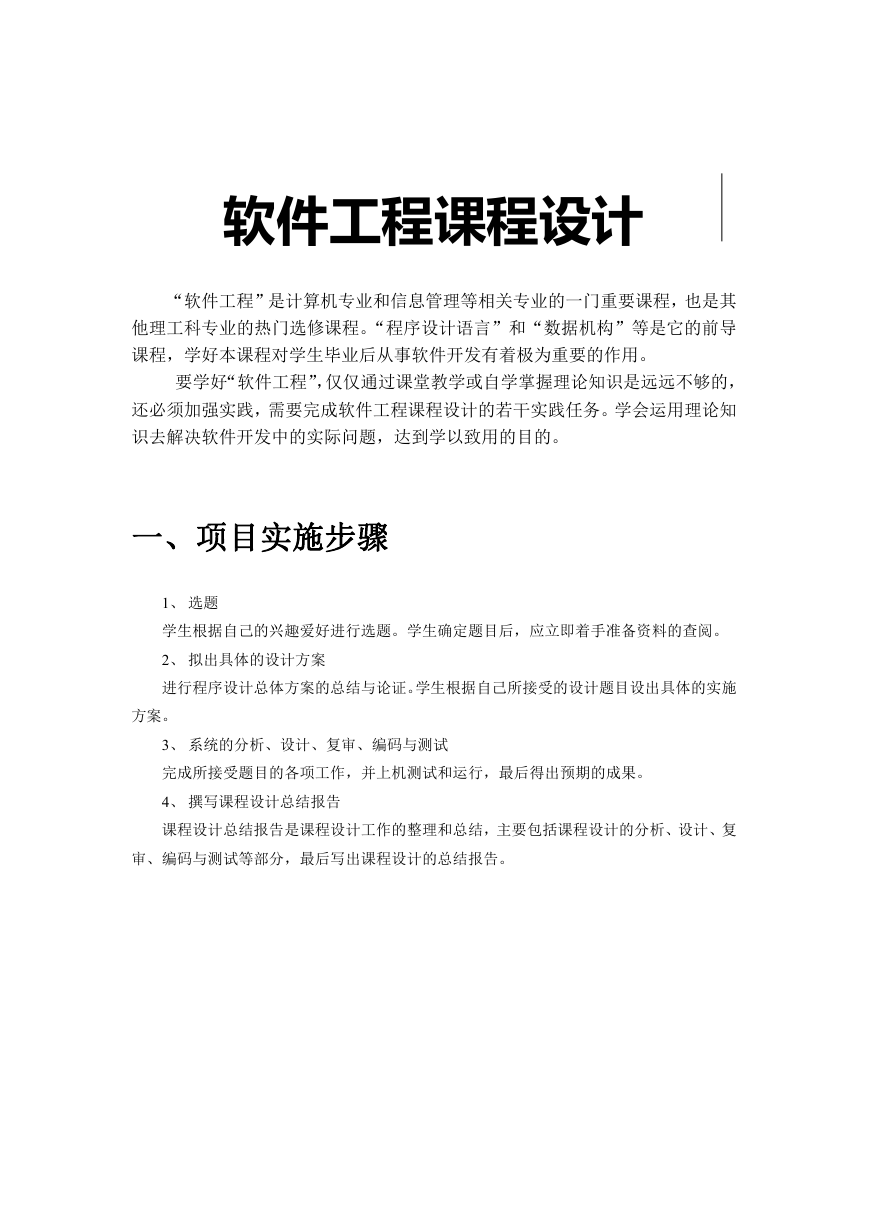

    软件工程课程设计 “软件工程”是计算机专业和信息管理等相关专业的一门重要课程，也是其 他理工科专业的热门选修课程。“程序设计语言”和“数据机构”等是它的前导 课程，学好本课程对学生毕业后从事软件开发有着极为重要的作用。 要学好“软件工程”，仅仅通过课堂教学或自学掌握理论知识是远远不够的， 还必须加强实践，需要完成软件工程课程设计的若干实践任务。学会运用理论知 识去解决软件开发中的实际问题，达到学以致用的目的。 一、项目实施步骤 1、 选题 学生根据自己的兴趣爱好进行选题。学生确定题目后，应立即着手准备资料的查阅。 2、 拟出具体的设计方案 进行程序设计总体方案的总结与论证。学生根据自己所接受的设计题目设出具体的实施 方案。 3、 系统的分析、设计、复审、编码与测试 完成所接受题目的各项工作，并上机测试和运行，最后得出预期的成果。 4、 撰写课程设计总结报告 课程设计总结报告是课程设计工作的整理和总结，主要包括课程设计的分析、设计、复 审、编码与测试等部分，最后写出课程设计的总结报告。

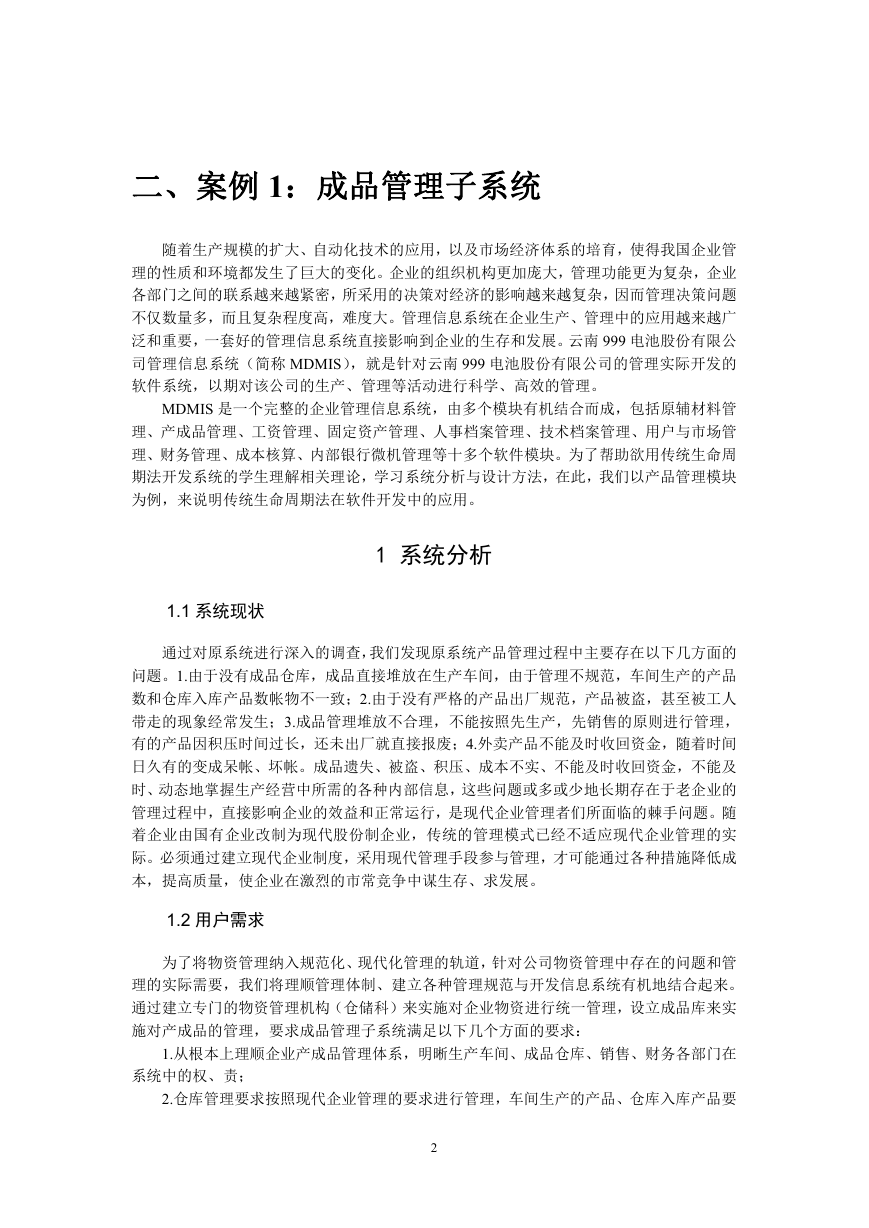

    二、案例 1：成品管理子系统 随着生产规模的扩大、自动化技术的应用，以及市场经济体系的培育，使得我国企业管 理的性质和环境都发生了巨大的变化。企业的组织机构更加庞大，管理功能更为复杂，企业 各部门之间的联系越来越紧密，所采用的决策对经济的影响越来越复杂，因而管理决策问题 不仅数量多，而且复杂程度高，难度大。管理信息系统在企业生产、管理中的应用越来越广 泛和重要，一套好的管理信息系统直接影响到企业的生存和发展。云南 999 电池股份有限公 司管理信息系统（简称 MDMIS），就是针对云南 999 电池股份有限公司的管理实际开发的 软件系统，以期对该公司的生产、管理等活动进行科学、高效的管理。 MDMIS 是一个完整的企业管理信息系统，由多个模块有机结合而成，包括原辅材料管 理、产成品管理、工资管理、固定资产管理、人事档案管理、技术档案管理、用户与市场管 理、财务管理、成本核算、内部银行微机管理等十多个软件模块。为了帮助欲用传统生命周 期法开发系统的学生理解相关理论，学习系统分析与设计方法，在此，我们以产品管理模块 为例，来说明传统生命周期法在软件开发中的应用。 1 系统分析 1.1 系统现状 通过对原系统进行深入的调查，我们发现原系统产品管理过程中主要存在以下几方面的 问题。1.由于没有成品仓库，成品直接堆放在生产车间，由于管理不规范，车间生产的产品 数和仓库入库产品数帐物不一致；2.由于没有严格的产品出厂规范，产品被盗，甚至被工人 带走的现象经常发生；3.成品管理堆放不合理，不能按照先生产，先销售的原则进行管理， 有的产品因积压时间过长，还未出厂就直接报废；4.外卖产品不能及时收回资金，随着时间 日久有的变成呆帐、坏帐。成品遗失、被盗、积压、成本不实、不能及时收回资金，不能及 时、动态地掌握生产经营中所需的各种内部信息，这些问题或多或少地长期存在于老企业的 管理过程中，直接影响企业的效益和正常运行，是现代企业管理者们所面临的棘手问题。随 着企业由国有企业改制为现代股份制企业，传统的管理模式已经不适应现代企业管理的实 际。必须通过建立现代企业制度，采用现代管理手段参与管理，才可能通过各种措施降低成 本，提高质量，使企业在激烈的市常竞争中谋生存、求发展。 1.2 用户需求 为了将物资管理纳入规范化、现代化管理的轨道，针对公司物资管理中存在的问题和管 理的实际需要，我们将理顺管理体制、建立各种管理规范与开发信息系统有机地结合起来。 通过建立专门的物资管理机构（仓储科）来实施对企业物资进行统一管理，设立成品库来实 施对产成品的管理，要求成品管理子系统满足以下几个方面的要求： 1.从根本上理顺企业产成品管理体系，明晰生产车间、成品仓库、销售、财务各部门在 系统中的权、责； 2.仓库管理要求按照现代企业管理的要求进行管理，车间生产的产品、仓库入库产品要 2

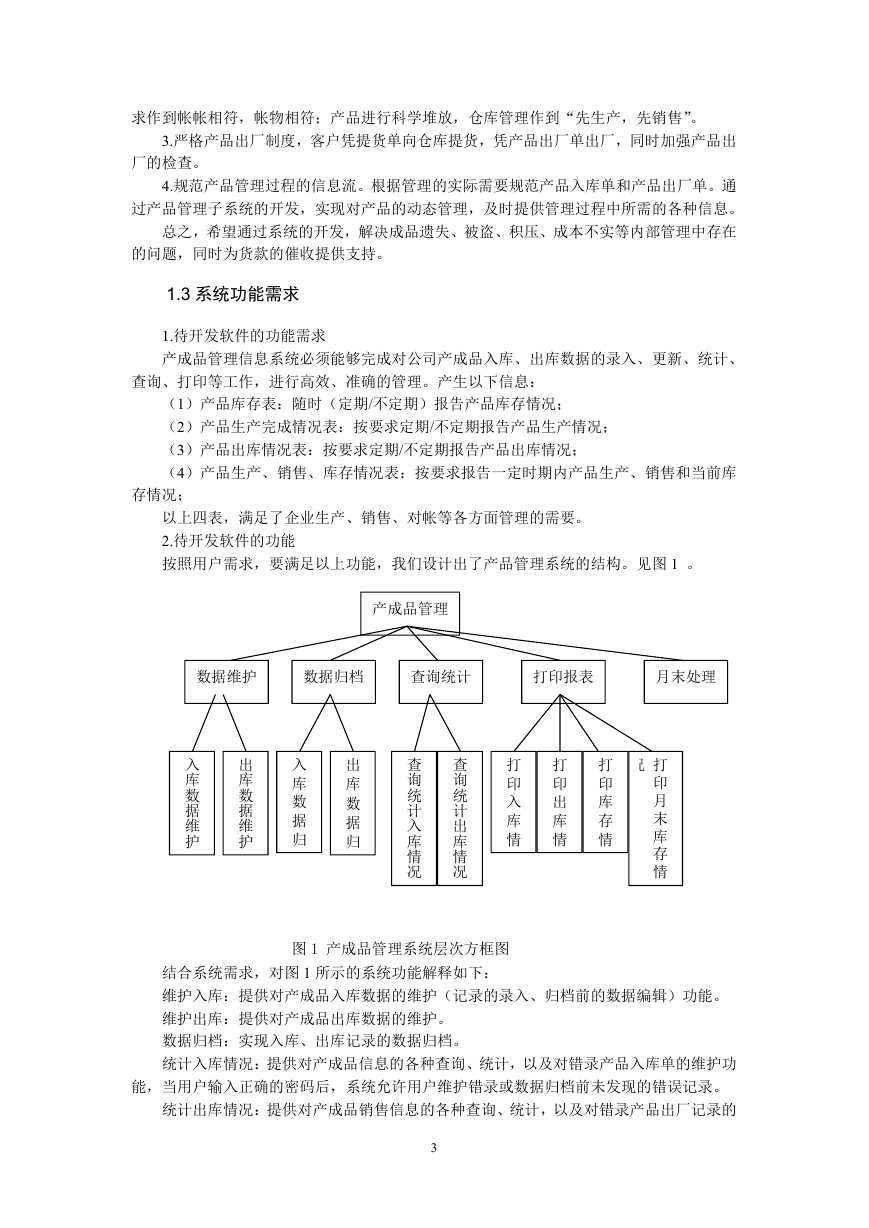

    求作到帐帐相符，帐物相符；产品进行科学堆放，仓库管理作到“先生产，先销售”。 3.严格产品出厂制度，客户凭提货单向仓库提货，凭产品出厂单出厂，同时加强产品出 厂的检查。 4.规范产品管理过程的信息流。根据管理的实际需要规范产品入库单和产品出厂单。通 过产品管理子系统的开发，实现对产品的动态管理，及时提供管理过程中所需的各种信息。 总之，希望通过系统的开发，解决成品遗失、被盗、积压、成本不实等内部管理中存在 的问题，同时为货款的催收提供支持。 1.3 系统功能需求 1.待开发软件的功能需求 产成品管理信息系统必须能够完成对公司产成品入库、出库数据的录入、更新、统计、 查询、打印等工作，进行高效、准确的管理。产生以下信息： （1）产品库存表：随时（定期/不定期）报告产品库存情况； （2）产品生产完成情况表：按要求定期/不定期报告产品生产情况； （3）产品出库情况表：按要求定期/不定期报告产品出库情况； （4）产品生产、销售、库存情况表：按要求报告一定时期内产品生产、销售和当前库 存情况； 以上四表，满足了企业生产、销售、对帐等各方面管理的需要。 2.待开发软件的功能 按照用户需求，要满足以上功能，我们设计出了产品管理系统的结构。见图 1 。 产成品管理 数据维护 数据归档 查询统计 打印报表 月末处理 入 库 数 据 维 护 出 库 数 据 维 护 入 库 数 据 归 出 库 数 据 归 查 询 统 计 入 库 情 况 查 询 统 计 出 库 情 况 打 印 入 库 情 打 印 出 库 情 打 印 库 存 情 况 打 印 月 末 库 存 情 图 1 产成品管理系统层次方框图 结合系统需求，对图 1 所示的系统功能解释如下： 维护入库：提供对产成品入库数据的维护（记录的录入、归档前的数据编辑）功能。 维护出库：提供对产成品出库数据的维护。 数据归档：实现入库、出库记录的数据归档。 统计入库情况：提供对产成品信息的各种查询、统计，以及对错录产品入库单的维护功 能，当用户输入正确的密码后，系统允许用户维护错录或数据归档前未发现的错误记录。 统计出库情况：提供对产成品销售信息的各种查询、统计，以及对错录产品出厂记录的 3
    维护功能。 定期打印入库情况：显示/打印任一时期，任一生产阶段的各生产车间以及全公司的产 成品生产情况。还可以按用户要求定期打印反映整个企业生产的汇总、明细报表。其中明细 报表反映了各生产车间的生产完成情况，汇总报表反映了全公司的生产完成情况。 定期打印出库（销售）情况：对任一时期、任一阶段各种产成品的出库情况进行报表显 示或打印，以汇总、明细报表反映公司的产成品销售情况。 显示/打印库存情况：统计显示/打印出截止打印时刻为止的全公司和各产成品车间的各 种产成品的库存情况。报表分为汇总和明细两表，以满足不同的统计和查询要求。 打印月末仓库情况：完成全公司和各车间的各种产成品的上月结存数、本月生产数、本 月出库数、本月结存数的统计、汇总，生成月末结帐表，为生产部门、物资管理部门、财务 部门等相关业务部门提供考核、对帐、记帐等方面的产成品信息。 月末处理：提供了对各种产成品数据的转移功能。完成了下月统计、记帐的初始化工作 （如提供上月结存数）。 同时，通过分析，我们给出了成品管理系统的顶层数据流图。见图 2。 用户 生产部门 购货请求 反馈信息 入库请求 反馈信息 处理 记录数据 库存 报表 打印机 图 2 产成品管理系统顶层数据流图 1.4 数据描述 1.静态数据及其数据字典 待开发软件的功能已经用层次方框图和顶层数据流图表示出来了，其中涉及到的静态数 据及其数据字典如下： 产成品入库单（或产成品临时入库单） 字段名 CP-01 CP-02 CP-03 CP-04 CP-05 CP-06 CP-07 CP-08 CP-09 CP-10 CP-11 CP-12 中文描述 日期 单据编号 生产部门 仓库 品名及规格 等级 入库件数 装箱规格 单位 单价 数量 金额 类型 D C C C C C N N C N N N 长度 是否可以为空 是否作为主键 Primary key N N N N N N N N N N N N 8 6 4 2 5 1 8 3 4 4 9 12 4
    CP-13 字段名 CP-01 CP-02 CP-03 CP-04 CP-05 CP-06 CP-07 CP-08 CP-09 CP-10 CP-11 CP-12 CP-13 字段名 CP-01 CP-03 CP-04 CP-05 CP-06 CP-07 CP-08 CP-09 CP-10 CP-11 CP-12 CP-13 备注 C 12 Y 产成品出库单（或产成品临时出库单） 中文描述 日期 单据编号 提货单位 仓库号 品名与规格 等级 出库件数 装箱规格 单位 单价 数量 金额 备注 中文描述 日期 存放部门 仓库号 品名与规格 等级 库存件数 装箱规格 单位 单价 数量 金额 备注 类型 D C C C C C N N C N N N C 类型 D C C C C N N C N N N C 长度 是否可以为空 是否作为主键 Primary key 8 6 8 2 5 1 8 8 4 4 9 12 12 N N N N N N N N N N N N Y 产成品库存数据 长度 是否可以为空 是否作为主键 Primary key 8 4 2 5 1 8 3 4 4 9 12 12 N N N N N N N N N N N Y 2.动态数据 输入数据：菜单命令、查询条件、统计条件、记录等。 输出数据：查询结果、统计结果、生成报表等。 内部数据：操作所产生的中间数据。 1.5 数据库描述 本软件采用关系型数据库。 1.6 数据采集 通过键盘、鼠标向软件系统输入数据。 5
    2 概要设计 本软件将辅助管理人员完成全公司产成品入库、出库、库存等方面的管理，可以进行查 询、统计、打印报表等工作，提高公司对产成品的管理效率。在分析阶段，我们已经提出了 系统的结构、顶层数据流图和数据字典。本节我们将对系统的硬件环境作简要介绍，并对待 开发系统作概要设计。 2.1 系统运行环境 根据目前市场上能够提供的硬件。我们设计系统的硬件环境如下：  IBM PC286 及以上档次微机、便携机、各种品牌兼容机，最佳档次为 386 以上微 机。  1M 或 1M 以上内存，最好具备扩展内存，最佳运行环境要求具备 4M 或 4M 以上 扩展内存。  EGA、VGA、TVGA、所有 SUPERVGA 彩色显示器。  20M 以上硬盘。  任何光电鼠或机械鼠。  通用打印机。 软件环境如下：  MS（PC）DOS3.3 或以上版本；  系统采用图文窗口数据库系统 WinBase 进行开发；  UCDOS、NCDOS，最好采用 WinBase 自带的直接写屏汉字系统 WBSDOS。 2.2 总体设计 1.处理流程 （1）系统启动，进入身份验证。 （2）初始化系统，导入数据库。 （3）进入消息循环状态，通过事件驱动激活各模块，执行各任务。 （4）一任务执行完毕后重新进入消息循环状态。 （5）通过事件驱动退出系统。 2.系统总体结构和模块设计。 通过以上分析，我们进一步设计出了产成品管理系统的总体结构模块图（见图 3）。 身份验证（M10） 初始化（M1） 重新验证 消息循环 非正常退出（M2） 数 据 维 护 （ M 4 ） 数 据 归 档 （ M 5 ） 查 询 统 计 （ M 6 ） 打 印 报 表 （ M 7 ） 帮 助 （ M 1 1 ） 密 码 管 理 （ M 9 ） 月 末 处 理 （ M 8 ） 6 退 出 （ M 2 ） 正 常 退 出
    各模块设计如下： 模块编号 M1 M2 M3 M4.1 M4.2 M5.1 M5.2 M6.1 M6.2 M7.1 M7.2 M7.3 M7.4 M8 M9 M10 M11 图 3 系统总体结构图 模块名称 初始化模块 关闭系统模块 系统功能模块 入库数据维护模块 出库数据维护模块 入库数据归档模块 出库数据归档模块 查询统计入库情况模块 查询统计出库情况模块 打印入库情况模块 打印出库情况模块 打印库存情况模块 打印月末库存情况模块 月末处理模块 密码管理模块 身份验证模块 帮助模块 图 4 系统模块结构图 各模块功能分配如下： (1) 系统控制功能：初始化模块（M1）、关闭系统模块（M2）、系统功能模块（M3）。 (2) 数据维护功能：入库数据维护模块（M4.1）、出库数据维护模块（M4.2）。 (3) 数据归档功能：入库数据归档模块（M5.1）、出库数据归档模块（M5.2）。 (4) 查询统计功能：查询统计入库情况模块（M6.1）、查询统计出库情况模块（M6.2）。 (5) 打印功能：打印入库情况模块（M7.1）、打印出库情况模块（M7.2）、打印库存情况 模块（M7.3）、打印月末库存情况模块（M7.4）。 (6)月末处理功能：月末处理模块（M8）。 (7) 密码管理功能：密码管理模块（M9）。 (8) 身份验证功能：身份验证模块（M10）。 (9) 帮助功能：帮助模块（M11）。 2.3 接口设计 1.外部接口 (1) 用户界面 采用图形用户界面（GUI），包含菜单、按钮、对话框等元素。 (2) 软件接口 软件运行于 MS-DOS3.3 以上和 UCDOS 平台上。 (3) 硬件接口 运行于 IBM PC386 及兼容机以上。 2.内部接口 7
    (1) 初始化模块（M1）：系统初始时由操作系统调用，之后进入消息循环状态。 (2) 关闭系统模块（M2）：由系统功能模块调用，之后退出系统。 (3) 系统功能模块（M3）：接受各事件驱动消息，启动入库数据维护模块、入库数据归 档模块等模块。 (4) 入库数据维护模块（M4.1）：由相应事件驱动消息激活，完成入库数据维护功能， 之后进入消息循环状态。 (5) 出库数据维护模块（M4.2）：由相应事件驱动消息激活，完成出库数据维护功能， 之后进入消息循环状态。 (6) 入库数据归档模块（M5.1）：由相应事件驱动消息激活，完成入库数据归档功能， 之后进入消息循环状态。 (7) 出库数据归档模块（M5.2）：由相应事件驱动消息激活，完成出库数据归档功能， 之后进入消息循环状态。 (8) 查询统计入库情况模块（M6.1）：由相应事件驱动消息激活，完成查询统计入库情 况功能，之后进入消息循环状态。 (9) 查询统计出库情况模块（M6.2）：由相应事件驱动消息激活，完成查询统计出库情 况功能，之后进入消息循环状态。 (10) 打印入库情况模块（M7.1）：由相应事件驱动消息激活，完成打印入库情况功能， 之后进入消息循环状态。 (11) 打印出库情况模块（M7.2）：由相应事件驱动消息激活，完成打印出库情况功能， 之后进入消息循环状态。 (12) 打印库存情况模块（M7.3）：由相应事件驱动消息激活，完成打印库存情况功能， 之后进入消息循环状态。 (13) 打印月末库存情况模块（M7.4）：由相应事件驱动消息激活，完成打印月末库存情 况功能，之后进入消息循环状态。 (14) 月末处理模块（M8）：由相应事件驱动消息激活，完成月末处理功能，之后进入 消息循环状态。 (15) 密码管理模块（M9）：由系统功能模块调用，完成密码管理功能。 (16) 身份验证模块（M10）：由初始化模块调用，完成身份验证功能。 (17) 帮助模块（M11）：由相应事件驱动消息激活，完成帮助功能，之后进入消息循环 状态。 2.4 数据结构设计 1.逻辑结构设计 在重新设计了产品入库/出库单，并对两单的结构、所用数据类型、总长、数长、显长 等方面进行全面的分析后，我们设计出了系统所用到的数据库的数据字典如下。 产成品入库单（或产成品临时入库单）数据字典 字段名 CP-01 CP-02 CP-03 CP-04 CP-05 中文描述 日期 单据编号 生产部门 仓库 品名及规格 类型 D C C C C 长度 是否可以为空 是否作为主键 Primary key N N N N N 8 6 4 2 5 8
