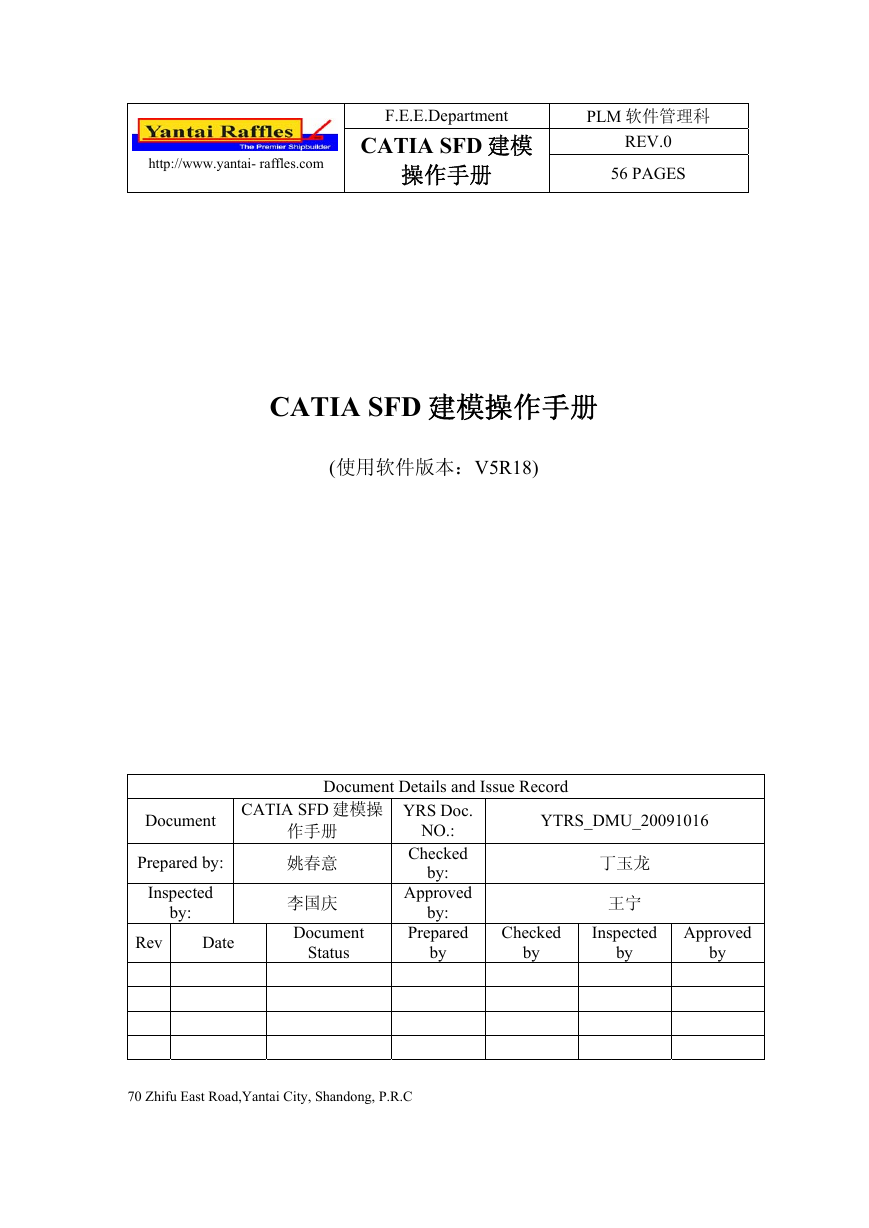

http://www.yantai- raffles.com F.E.E.Department PLM 软件管理科 CATIA SFD 建模操作手册 REV.0 56 PAGES CATIA SFD 建模操作手册 (使用软件版本：V5R18) Document CATIA SFD 建模操 Document Details and Issue Record 作手册姚春意李国庆 Document Status YRS Doc. NO.: YTRS_DMU_20091016 Checked Approved Prepared by: by: by 丁玉龙王宁 Inspected by Approved by Checked by Prepared by: Inspected by: Rev Date 70 Zhifu East Road,Yantai City, Shandong, P.R.C

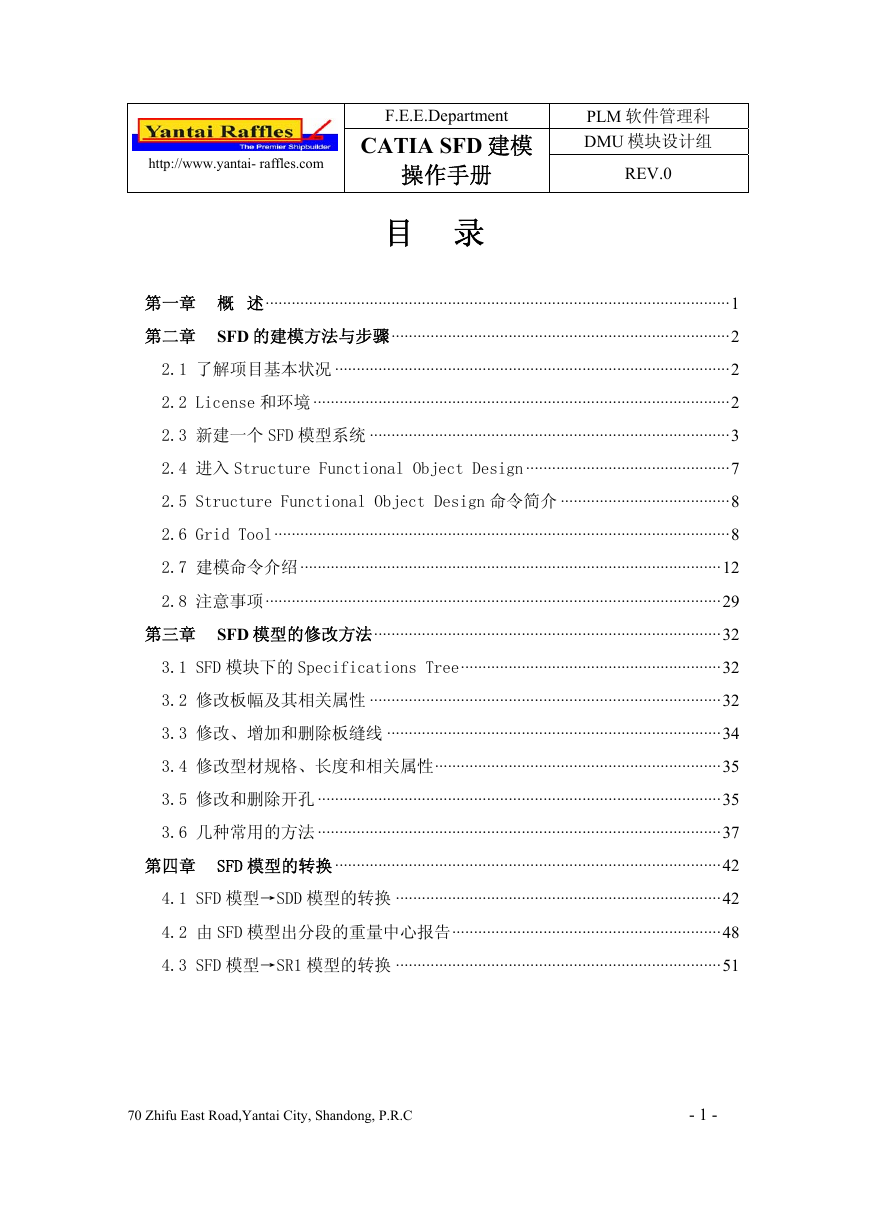

http://www.yantai- raffles.com F.E.E.Department CATIA SFD 建模操作手册 PLM 软件管理科 DMU 模块设计组 REV.0 目录第一章概述···········································································································1 第二章 SFD 的建模方法与步骤··············································································2 2.1 了解项目基本状况 ···························································································2 2.2 License 和环境································································································2 2.3 新建一个 SFD 模型系统 ···················································································3 2.4 进入 Structure Functional Object Design···············································7 2.5 Structure Functional Object Design 命令简介 ·······································8 2.6 Grid Tool·········································································································8 2.7 建模命令介绍·································································································12 2.8 注意事项·········································································································29 第三章 SFD 模型的修改方法················································································32 3.1 SFD 模块下的 Specifications Tree····························································32 3.2 修改板幅及其相关属性 ·················································································32 3.3 修改、增加和删除板缝线 ·············································································34 3.4 修改型材规格、长度和相关属性··································································35 3.5 修改和删除开孔·····························································································35 3.6 几种常用的方法·····························································································37 SFD 模型的转换·························································································42 4.1 SFD 模型→SDD 模型的转换 ···········································································42 4.2 由 SFD 模型出分段的重量中心报告······························································48 4.3 SFD 模型→SR1 模型的转换 ···········································································51 第四章 70 Zhifu East Road,Yantai City, Shandong, P.R.C - 1 -

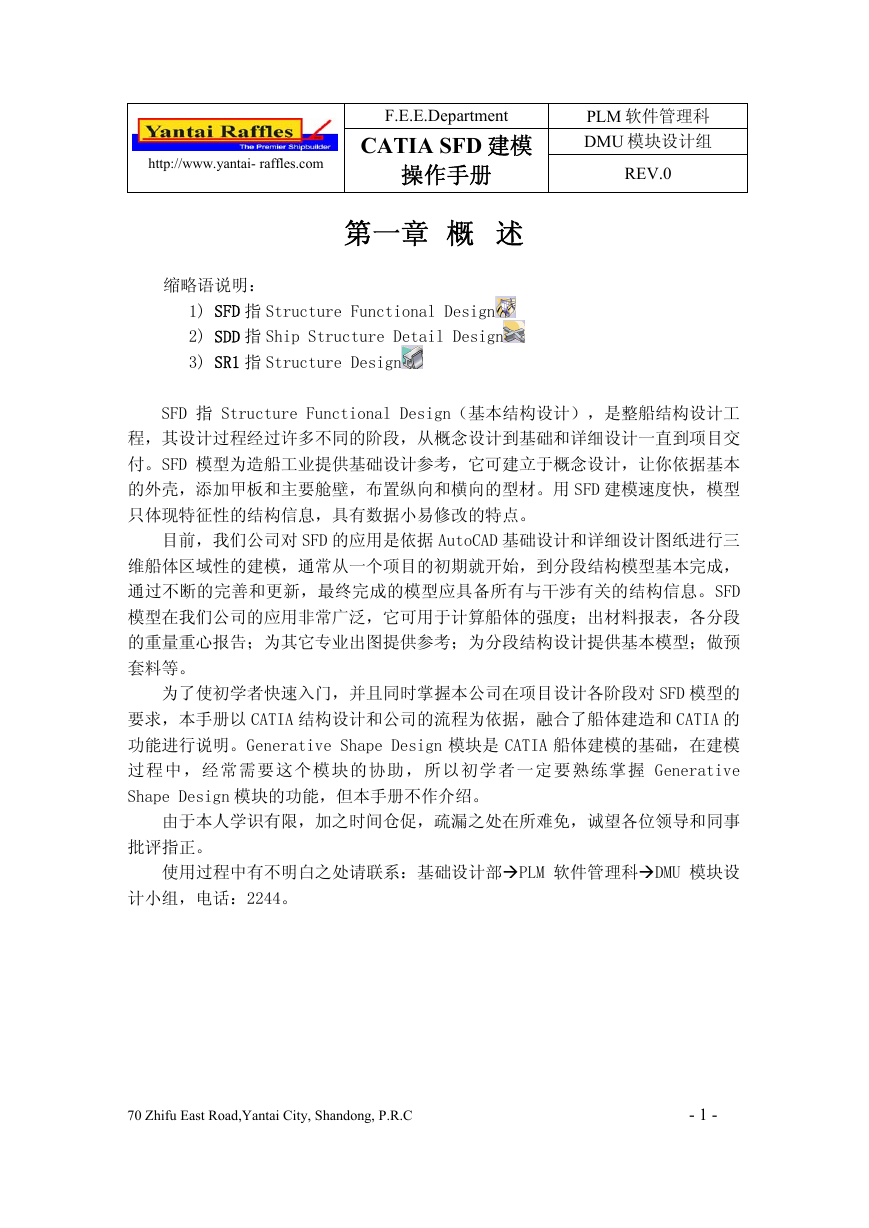

http://www.yantai- raffles.com F.E.E.Department CATIA SFD 建模操作手册 PLM 软件管理科 DMU 模块设计组 REV.0 第一章概述缩略语说明： 1) SFD 指 Structure Functional Design 2) SDD 指 Ship Structure Detail Design 3) SR1 指 Structure Design SFD 指 Structure Functional Design（基本结构设计），是整船结构设计工程，其设计过程经过许多不同的阶段，从概念设计到基础和详细设计一直到项目交付。SFD 模型为造船工业提供基础设计参考，它可建立于概念设计，让你依据基本的外壳，添加甲板和主要舱壁，布置纵向和横向的型材。用 SFD 建模速度快，模型只体现特征性的结构信息，具有数据小易修改的特点。目前，我们公司对 SFD 的应用是依据 AutoCAD 基础设计和详细设计图纸进行三维船体区域性的建模，通常从一个项目的初期就开始，到分段结构模型基本完成，通过不断的完善和更新，最终完成的模型应具备所有与干涉有关的结构信息。SFD 模型在我们公司的应用非常广泛，它可用于计算船体的强度；出材料报表，各分段的重量重心报告；为其它专业出图提供参考；为分段结构设计提供基本模型；做预套料等。为了使初学者快速入门，并且同时掌握本公司在项目设计各阶段对 SFD 模型的要求，本手册以 CATIA 结构设计和公司的流程为依据，融合了船体建造和 CATIA 的功能进行说明。Generative Shape Design 模块是 CATIA 船体建模的基础，在建模过程中，经常需要这个模块的协助，所以初学者一定要熟练掌握 Generative Shape Design 模块的功能，但本手册不作介绍。由于本人学识有限，加之时间仓促，疏漏之处在所难免，诚望各位领导和同事批评指正。使用过程中有不明白之处请联系：基础设计部PLM 软件管理科DMU 模块设计小组，电话：2244。 70 Zhifu East Road,Yantai City, Shandong, P.R.C - 1 -

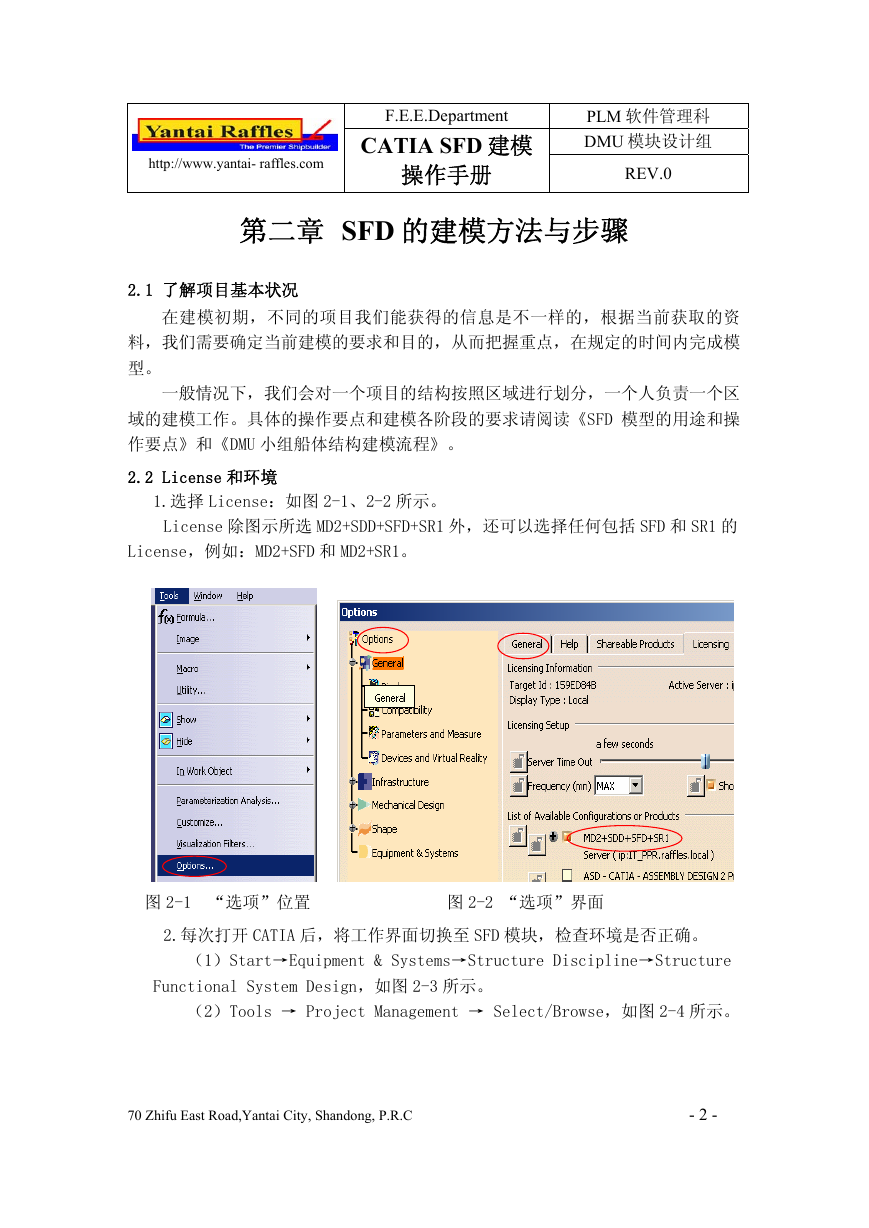

http://www.yantai- raffles.com F.E.E.Department CATIA SFD 建模操作手册 PLM 软件管理科 DMU 模块设计组 REV.0 第二章 SFD 的建模方法与步骤 2.1 了解项目基本状况在建模初期，不同的项目我们能获得的信息是不一样的，根据当前获取的资料，我们需要确定当前建模的要求和目的，从而把握重点，在规定的时间内完成模型。一般情况下，我们会对一个项目的结构按照区域进行划分，一个人负责一个区域的建模工作。具体的操作要点和建模各阶段的要求请阅读《SFD 模型的用途和操作要点》和《DMU 小组船体结构建模流程》。 2.2 License 和环境 1.选择 License：如图 2-1、2-2 所示。 License 除图示所选 MD2+SDD+SFD+SR1 外，还可以选择任何包括 SFD 和 SR1 的 License，例如：MD2+SFD 和 MD2+SR1。图 2-1 “选项”位置图 2-2 “选项”界面 2.每次打开 CATIA 后，将工作界面切换至 SFD 模块，检查环境是否正确。（1）Start→Equipment & Systems→Structure Discipline→Structure Functional System Design，如图 2-3 所示。（2）Tools → Project Management → Select/Browse，如图 2-4 所示。 70 Zhifu East Road,Yantai City, Shandong, P.R.C - 2 -

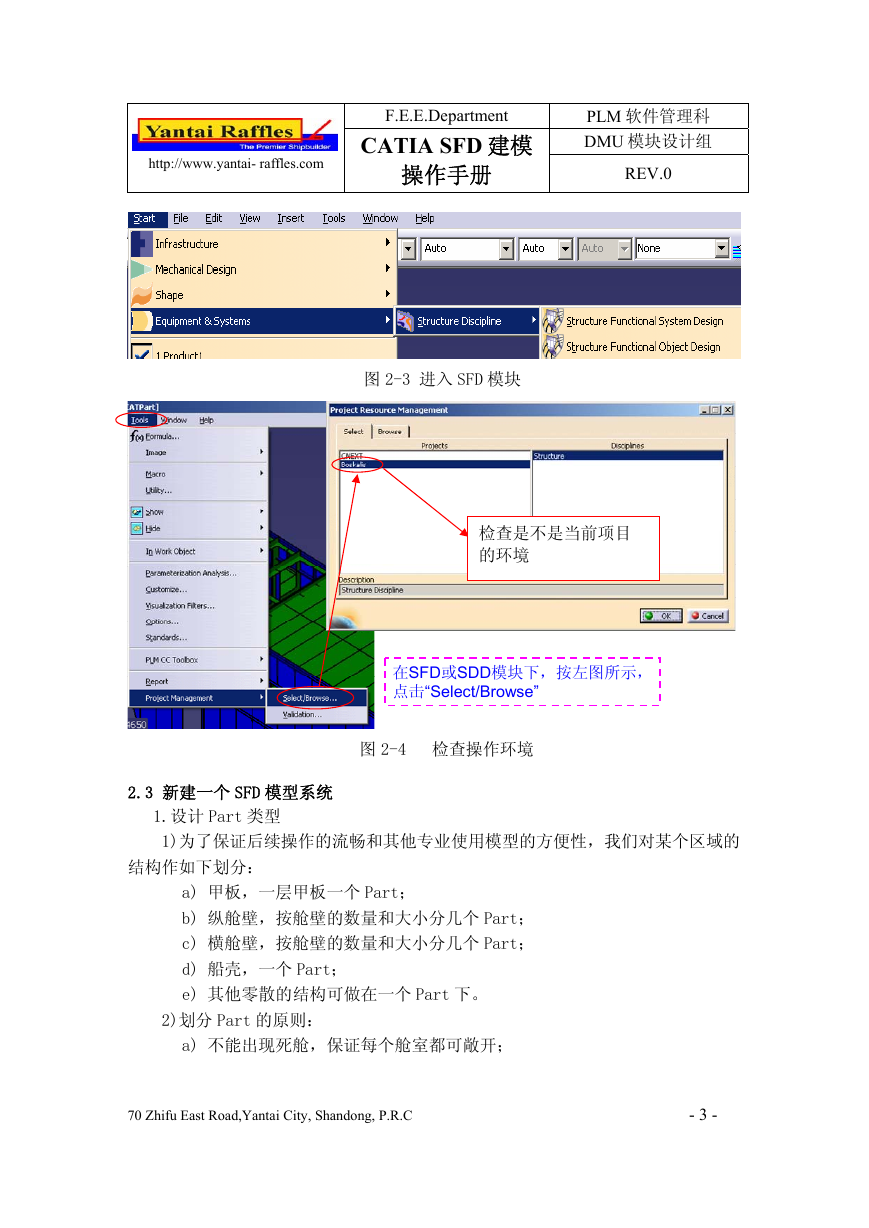

http://www.yantai- raffles.com F.E.E.Department CATIA SFD 建模操作手册 PLM 软件管理科 DMU 模块设计组 REV.0 图 2-3 进入 SFD 模块检查是不是当前项目的环境在SFD或SDD模块下，按左图所示，点击“Select/Browse” 图 2-4 检查操作环境 2.3 新建一个 SFD 模型系统 1.设计 Part 类型 1)为了保证后续操作的流畅和其他专业使用模型的方便性，我们对某个区域的结构作如下划分： a) 甲板，一层甲板一个 Part； b) 纵舱壁，按舱壁的数量和大小分几个 Part； c) 横舱壁，按舱壁的数量和大小分几个 Part； d) 船壳，一个 Part； e) 其他零散的结构可做在一个 Part 下。 2)划分 Part 的原则： a) 不能出现死舱，保证每个舱室都可敞开； 70 Zhifu East Road,Yantai City, Shandong, P.R.C - 3 -

http://www.yantai- raffles.com F.E.E.Department CATIA SFD 建模操作手册 PLM 软件管理科 DMU 模块设计组 REV.0 b) 一般情况下模型完成后，每个 Part 的数据不超过 50MB； c) 大的甲板每层一个 Part，保证甲板可以一层一层地掀开； d) 舱壁不要分得太细，Part 太多建模会不方便； e) 外壳数据太大可按舱室布置图、分段划分图分几个 Part。 2.进入 SFD 模块的 3 种方法： 1)Start → Equipment & Systems → Structure Discipline → Structure Functional System Design，如图 2-3 所示。 2)选择 ToolCustomize 命令,将 Structure Functional System Design 和 Structure Functional Object Design 模块添加至 Workbenches 工具条或定义快捷键。因此，我们也可以把一些常用的模块设在 Workbenches 工具条上，方便我们在使用中各模块进行切换。这样就可以直接从 Workbenches 工具条中打开选取快捷键， Add 图 2-5 添加至 Workbench 和添加快捷键这样我们就有 2 种方法进入 SFD 模块： 1）调出 Workbenches 工具条，在工具条上进行选择。 2）调出 Workbench 工具条，点击该工具条显示的图标，进行选择。 70 Zhifu East Road,Yantai City, Shandong, P.R.C - 4 -

http://www.yantai- raffles.com F.E.E.Department CATIA SFD 建模操作手册 PLM 软件管理科 DMU 模块设计组 REV.0 图 2-6 Workbenches 工具条 3.创建一个区域的 SFD 模型系统图 2-7 Workbench 工具条 1)进入 Structure Functional System Design 模块，出现下图所示对话框，确定要建模型的区域名，点击 OK，此时屏幕左上角出现如图所示的 Specification Tree，下面会以“树”来称呼。 2)创建 Part 分支图 2-8 模型命名选择（Structure System）图标，出现下图所示对话框，根据实际需要自动命名或手动输入系统名称，然后点击 OK 确定。 70 Zhifu East Road,Yantai City, Shandong, P.R.C - 5 -

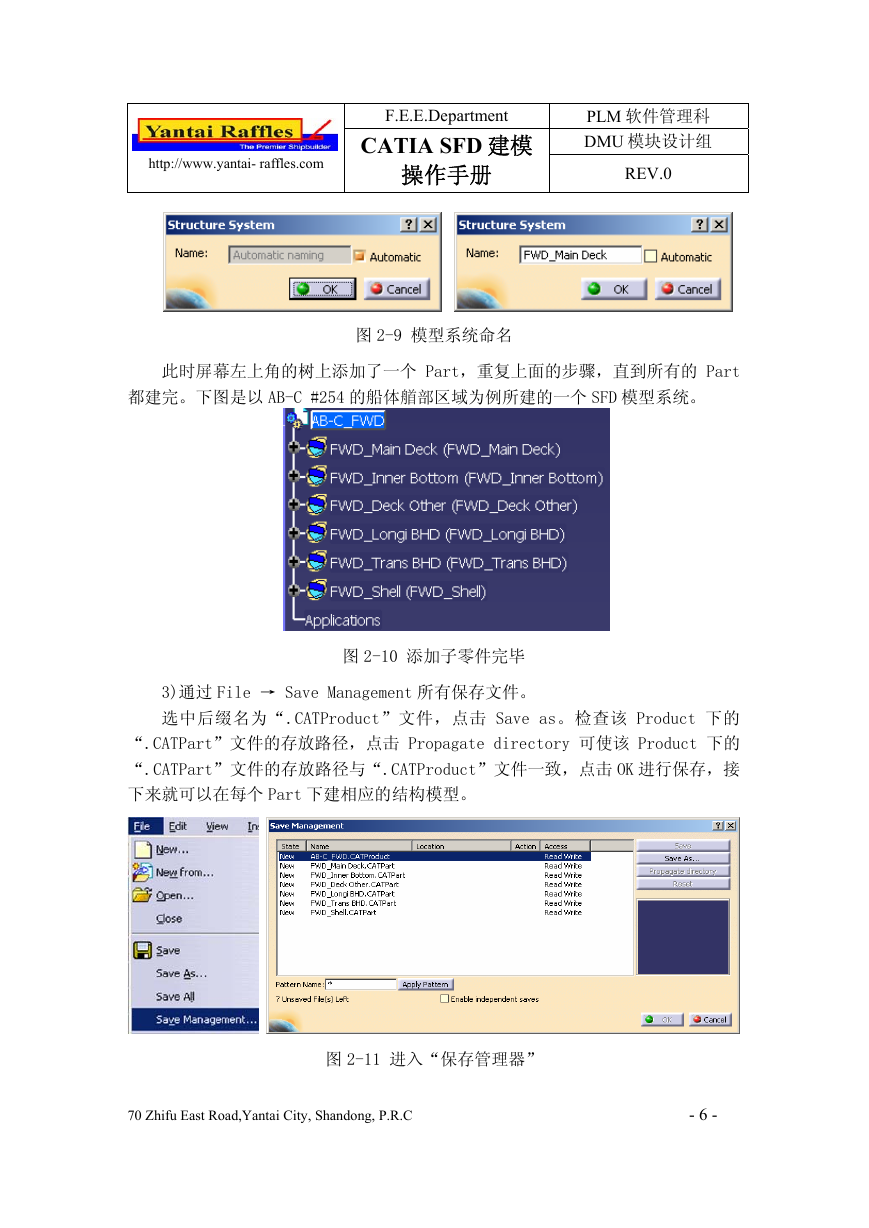

http://www.yantai- raffles.com F.E.E.Department CATIA SFD 建模操作手册 PLM 软件管理科 DMU 模块设计组 REV.0 图 2-9 模型系统命名此时屏幕左上角的树上添加了一个 Part，重复上面的步骤，直到所有的 Part 都建完。下图是以 AB-C #254 的船体艏部区域为例所建的一个 SFD 模型系统。图 2-10 添加子零件完毕 3)通过 File → Save Management 所有保存文件。选中后缀名为“.CATProduct”文件，点击 Save as。检查该 Product 下的 “.CATPart”文件的存放路径，点击 Propagate directory 可使该 Product 下的 “.CATPart”文件的存放路径与“.CATProduct”文件一致，点击 OK 进行保存，接下来就可以在每个 Part 下建相应的结构模型。图 2-11 进入“保存管理器” 70 Zhifu East Road,Yantai City, Shandong, P.R.C - 6 -
