法律声明

安全声明

本书内容

更新

1 - 快速参考

Agilent N6705 直流电源分析仪 – 概览

电源功能

测量功能

系统功能

电源模块功能

Agilent N678xA 电源模块功能

前面板 – 概览

后面板 – 概览

仪表视图

示波器视图

数据记录器

任意波形预览

前面板菜单参考

2 - 安装

一般信息

型号

随附物品清单

选件

检查设备

安装设备

安全注意事项

环境

电源模块安装

电源模块位置

工作台安装

机架安装

清洁

连接电源线

连接输出

导线尺寸和长度

Agilent N678xA 导线长度要求

多负载

四线感测连接

并联

串联

Agilent N6753A 高电流连接

其他负载注意事项

开启设备

查看错误日志

查看输出额定值

连接到接口

GPIB/USB 接口

LAN 接口

查看活动 LAN 状态

修改 LAN 设置

通过 LAN 通信

使用 Web 服务器

使用 Telnet

使用套接字

连接 BNC 连接器

连接数字端口

连接辅助电压测量输入

3 - 使用电源功能

使用电源

控制输出

其他电源设置

Agilent N678xA 仿真设置

配置开启／关闭序列

配置高级属性

配置保护功能

配置高级保护

使用任意波形生成器

配置脉冲 Arb

配置用户定义的 Arb

配置恒定驻留 Arb

配置 Arb 序列

任意波形参数

Arb 触发源

Arb 触发

导入和导出用户定义的和恒定驻留 Arb 数据

4 - 使用测量功能

使用仪表功能

仪表视图

仪表量程

Agilent N678xA 仅仪表模式

Agilent N6781A 辅助电压测量

使用示波器功能

进行测量

示波器视图

示波器属性

示波器量程

示波器标记

水平示波器

预设示波器

使用数据记录器功能

数据记录

数据记录器视图

数据记录器属性

数据记录器量程

数据记录器触发

数据记录器文件名

数据记录器标记

数据记录器预设

数据记录器采样模式

示波器和数据记录器显示差异

5 - 使用系统功能

使用文件功能

保存功能

加载功能

导出功能

导入功能

截屏

显示详细信息

删除功能

重命名功能

复制功能

新建文件夹

重置/调用/开机状态

使用外部 USB 存储设备

配置用户首选项

前面板首选项

前面板锁定

时钟设置

使用管理工具

管理员登录/注销

仪器校准

保护 USB、LAN 和 Web 服务器

恢复非易失出厂设置

磁盘管理

更新固件

安装选项

更改密码

6 - 高级电源和测量功能

电源操作模式

单象限操作

自动调整量程

下行编程

CC 模式延迟

功率限制操作

输出组合

Agilent N678xA 多象限操作

输出带宽

高级测量

数字化测量

外部数据记录

动态电流校正

测量系统带宽

平均测量

Agilent N6781A/N6782A 电流直方图测量

测量数据格式

A - 规格

Agilent N6731B – N6736B、N6741B – N6746B 型号

Agilent N6751A/N6752A、N6753A/N6754A 和 N6761A/N6762A 型号

Agilent N6773A – N6776A 型号

Agilent N6781A、N6782A 和 N6784A 型号

Agilent N6705A、N6705B 直流电源分析仪主机

B - SCPI 命令和仪器设置

SCPI 命令摘要

通用命令

接口设置

开机设置

Agilent N678xA 初始仿真模式设置

C - 使用数字端口

配置数字端口

双向数字 I/O

数字输入

故障输出

抑制输入

故障/抑制操作模式

故障/抑制系统保护

触发输入

触发输出

输出耦合控制

索引

Agilent Technologies 直流电源分析仪型号 N6705 用户指南 A

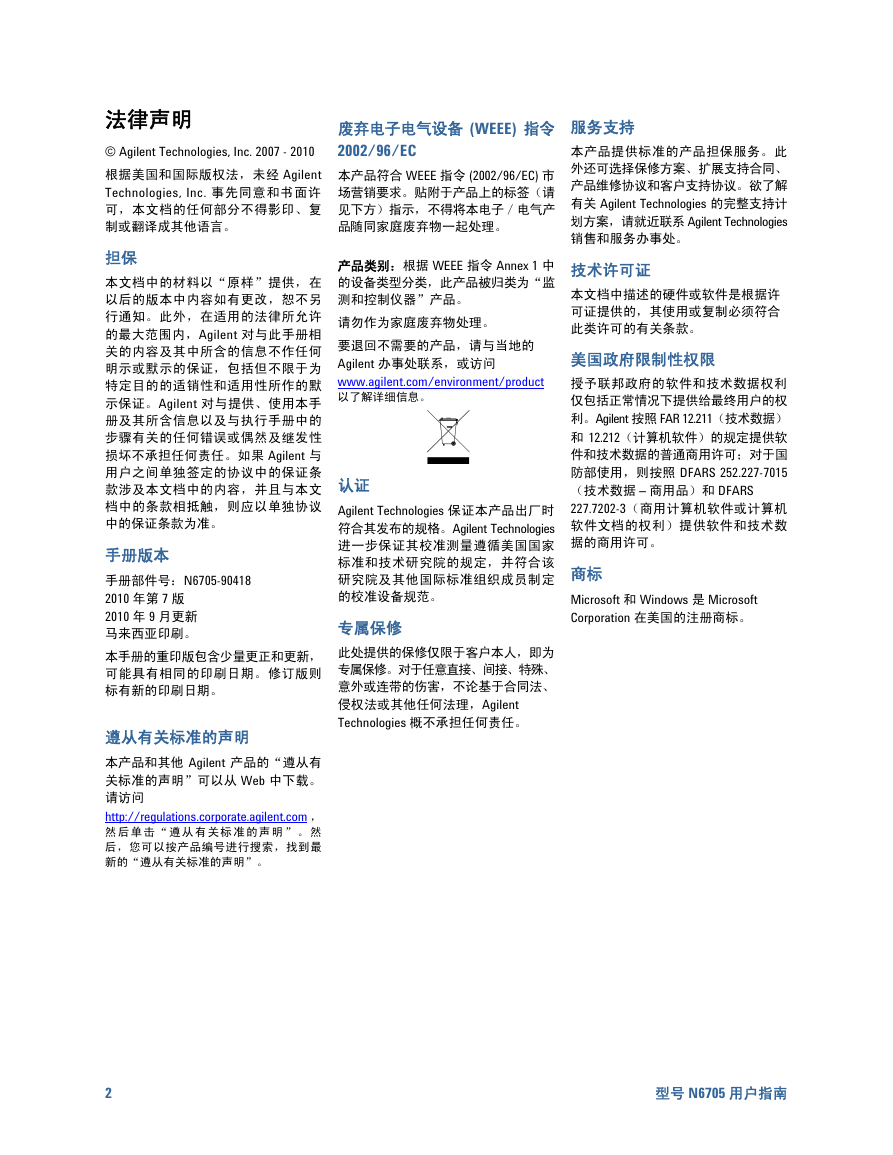

服务支持本产品提供标准的产品担保服务。此外还可选择保修方案、扩展支持合同、产品维修协议和客户支持协议。欲了解有关 Agilent Technologies 的完整支持计划方案，请就近联系 Agilent Technologies 销售和服务办事处。技术许可证本文档中描述的硬件或软件是根据许可证提供的，其使用或复制必须符合此类许可的有关条款。美国政府限制性权限授予联邦政府的软件和技术数据权利仅包括正常情况下提供给最终用户的权利。Agilent 按照 FAR 12.211（技术数据）和 12.212（计算机软件）的规定提供软件和技术数据的普通商用许可；对于国防部使用，则按照 DFARS 252.227-7015 （技术数据 – 商用品）和 DFARS 227.7202-3（商用计算机软件或计算机软件文档的权利）提供软件和技术数据的商用许可。商标 Microsoft 和 Windows 是 Microsoft Corporation 在美国的注册商标。废弃电子电气设备 (WEEE) 指令 2002/96/EC 本产品符合 WEEE 指令 (2002/96/EC) 市场营销要求。贴附于产品上的标签（请见下方）指示，不得将本电子／电气产品随同家庭废弃物一起处理。产品类别：根据 WEEE 指令 Annex 1 中的设备类型分类，此产品被归类为“监测和控制仪器”产品。请勿作为家庭废弃物处理。要退回不需要的产品，请与当地的 Agilent 办事处联系，或访问 www.agilent.com/environment/product 以了解详细信息。认证 Agilent Technologies 保证本产品出厂时符合其发布的规格。Agilent Technologies 进一步保证其校准测量遵循美国国家标准和技术研究院的规定，并符合该研究院及其他国际标准组织成员制定的校准设备规范。专属保修此处提供的保修仅限于客户本人，即为专属保修。对于任意直接、间接、特殊、意外或连带的伤害，不论基于合同法、侵权法或其他任何法理，Agilent Technologies 概不承担任何责任。法律声明 © Agilent Technologies, Inc. 2007 - 2010 根据美国和国际版权法，未经 Agilent Technologies, Inc. 事先同意和书面许可，本文档的任何部分不得影印、复制或翻译成其他语言。担保本文档中的材料以“原样”提供，在以后的版本中内容如有更改，恕不另行通知。此外，在适用的法律所允许的最大范围内，Agilent 对与此手册相关的内容及其中所含的信息不作任何明示或默示的保证，包括但不限于为特定目的的适销性和适用性所作的默示保证。Agilent 对与提供、使用本手册及其所含信息以及与执行手册中的步骤有关的任何错误或偶然及继发性损坏不承担任何责任。如果 Agilent 与用户之间单独签定的协议中的保证条款涉及本文档中的内容，并且与本文档中的条款相抵触，则应以单独协议中的保证条款为准。手册版本手册部件号：N6705-90418 2010 年第 7 版 2010 年 9 月更新马来西亚印刷。本手册的重印版包含少量更正和更新，可能具有相同的印刷日期。修订版则标有新的印刷日期。遵从有关标准的声明本产品和其他 Agilent 产品的“遵从有关标准的声明”可以从 Web 中下载。请访问 http://regulations.corporate.agilent.com ，然后单击“ 遵从有关标准的声明 ” 。然后，您可以按产品编号进行搜索，找到最新的“遵从有关标准的声明”。 2 型号 N6705 用户指南

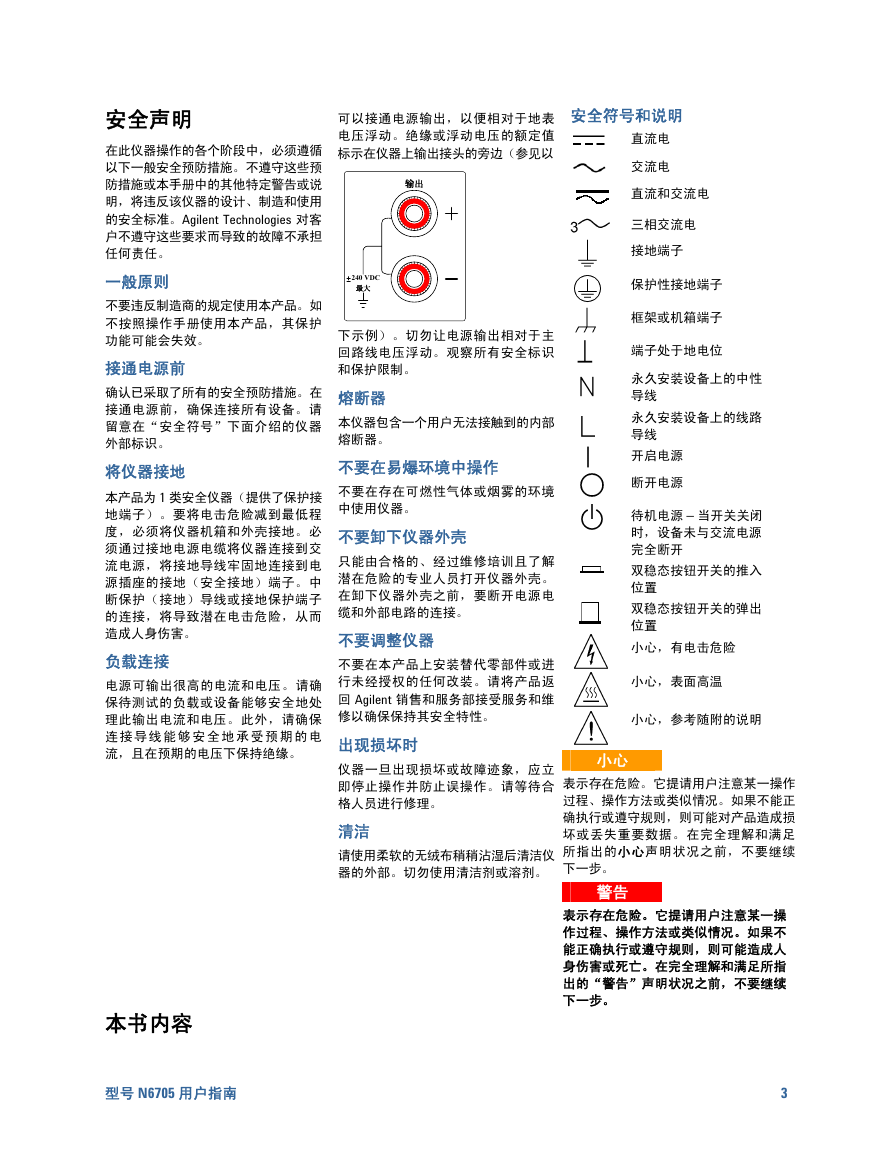

安全声明在此仪器操作的各个阶段中，必须遵循以下一般安全预防措施。不遵守这些预防措施或本手册中的其他特定警告或说明，将违反该仪器的设计、制造和使用的安全标准。Agilent Technologies 对客户不遵守这些要求而导致的故障不承担任何责任。可以接通电源输出，以便相对于地表电压浮动。绝缘或浮动电压的额定值标示在仪器上输出接头的旁边（参见以输出一般原则 240 VDC 最大不要违反制造商的规定使用本产品。如不按照操作手册使用本产品，其保护功能可能会失效。接通电源前确认已采取了所有的安全预防措施。在接通电源前，确保连接所有设备。请留意在“安全符号”下面介绍的仪器外部标识。将仪器接地本产品为 1 类安全仪器（提供了保护接地端子）。要将电击危险减到最低程度，必须将仪器机箱和外壳接地。必须通过接地电源电缆将仪器连接到交流电源，将接地导线牢固地连接到电源插座的接地（安全接地）端子。中断保护（接地）导线或接地保护端子的连接，将导致潜在电击危险，从而造成人身伤害。负载连接电源可输出很高的电流和电压。请确保待测试的负载或设备能够安全地处理此输出电流和电压。此外，请确保连接导线能够安全地承受预期的电流，且在预期的电压下保持绝缘。下示例）。切勿让电源输出相对于主回路线电压浮动。观察所有安全标识和保护限制。熔断器本仪器包含一个用户无法接触到的内部熔断器。不要在易爆环境中操作不要在存在可燃性气体或烟雾的环境中使用仪器。不要卸下仪器外壳只能由合格的、经过维修培训且了解潜在危险的专业人员打开仪器外壳。在卸下仪器外壳之前，要断开电源电缆和外部电路的连接。不要调整仪器不要在本产品上安装替代零部件或进行未经授权的任何改装。请将产品返回 Agilent 销售和服务部接受服务和维修以确保保持其安全特性。出现损坏时仪器一旦出现损坏或故障迹象，应立即停止操作并防止误操作。请等待合格人员进行修理。清洁请使用柔软的无绒布稍稍沾湿后清洁仪器的外部。切勿使用清洁剂或溶剂。本书内容型号 N6705 用户指南安全符号和说明直流电交流电直流和交流电三相交流电接地端子小心保护性接地端子框架或机箱端子端子处于地电位永久安装设备上的中性导线永久安装设备上的线路导线开启电源断开电源待机电源 – 当开关关闭时，设备未与交流电源完全断开双稳态按钮开关的推入位置双稳态按钮开关的弹出位置小心，有电击危险小心，表面高温小心，参考随附的说明表示存在危险。它提请用户注意某一操作过程、操作方法或类似情况。如果不能正确执行或遵守规则，则可能对产品造成损坏或丢失重要数据。在完全理解和满足所指出的小心声明状况之前，不要继续下一步。警告表示存在危险。它提请用户注意某一操作过程、操作方法或类似情况。如果不能正确执行或遵守规则，则可能造成人身伤害或死亡。在完全理解和满足所指出的“警告”声明状况之前，不要继续下一步。 3

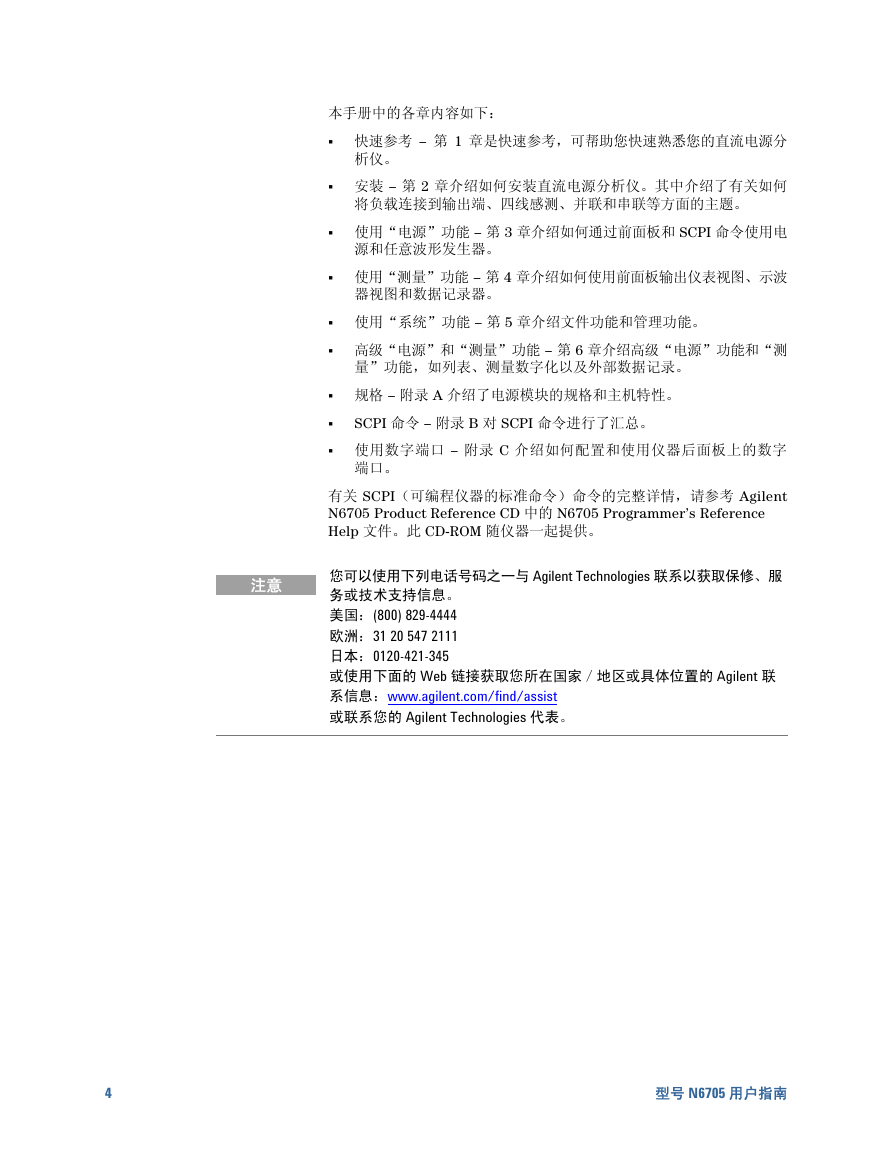

4 本手册中的各章内容如下：快速参考 – 第 1 章是快速参考，可帮助您快速熟悉您的直流电源分析仪。安装 – 第 2 章介绍如何安装直流电源分析仪。其中介绍了有关如何将负载连接到输出端、四线感测、并联和串联等方面的主题。使用“电源”功能 – 第 3 章介绍如何通过前面板和 SCPI 命令使用电源和任意波形发生器。使用“测量”功能 – 第 4 章介绍如何使用前面板输出仪表视图、示波器视图和数据记录器。使用“系统”功能 – 第 5 章介绍文件功能和管理功能。高级“电源”和“测量”功能 – 第 6 章介绍高级“电源”功能和“测量”功能，如列表、测量数字化以及外部数据记录。规格 – 附录 A 介绍了电源模块的规格和主机特性。 SCPI 命令 – 附录 B 对 SCPI 命令进行了汇总。使用数字端口 – 附录 C 介绍如何配置和使用仪器后面板上的数字端口。有关 SCPI（可编程仪器的标准命令）命令的完整详情，请参考 Agilent N6705 Product Reference CD 中的 N6705 Programmer’s Reference Help 文件。此 CD-ROM 随仪器一起提供。您可以使用下列电话号码之一与 Agilent Technologies 联系以获取保修、服务或技术支持信息。美国：(800) 829-4444 欧洲：31 20 547 2111 日本：0120-421-345 或使用下面的 Web 链接获取您所在国家／地区或具体位置的 Agilent 联系信息：www.agilent.com/find/assist 或联系您的 Agilent Technologies 代表。注意型号 N6705 用户指南

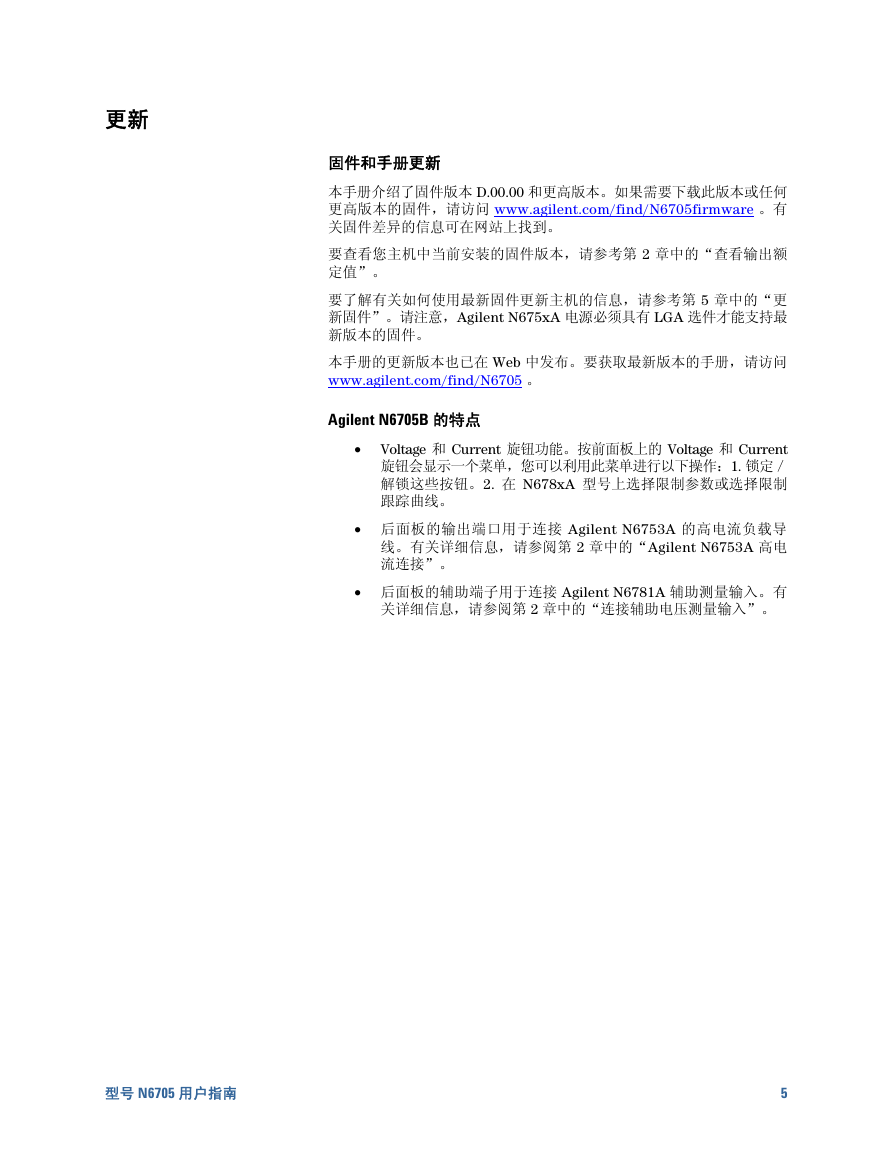

更新固件和手册更新本手册介绍了固件版本 D.00.00 和更高版本。如果需要下载此版本或任何更高版本的固件，请访问 www.agilent.com/find/N6705firmware 。有关固件差异的信息可在网站上找到。要查看您主机中当前安装的固件版本，请参考第 2 章中的“查看输出额定值”。要了解有关如何使用最新固件更新主机的信息，请参考第 5 章中的“更新固件”。请注意，Agilent N675xA 电源必须具有 LGA 选件才能支持最新版本的固件。本手册的更新版本也已在 Web 中发布。要获取最新版本的手册，请访问 www.agilent.com/find/N6705 。 Agilent N6705B 的特点 • Voltage 和 Current 旋钮功能。按前面板上的 Voltage 和 Current 旋钮会显示一个菜单，您可以利用此菜单进行以下操作：1. 锁定／解锁这些按钮。2. 在 N678xA 型号上选择限制参数或选择限制跟踪曲线。 • 后面板的输出端口用于连接 Agilent N6753A 的高电流负载导线。有关详细信息，请参阅第 2 章中的“Agilent N6753A 高电流连接”。 • 后面板的辅助端子用于连接 Agilent N6781A 辅助测量输入。有关详细信息，请参阅第 2 章中的“连接辅助电压测量输入”。型号 N6705 用户指南 5

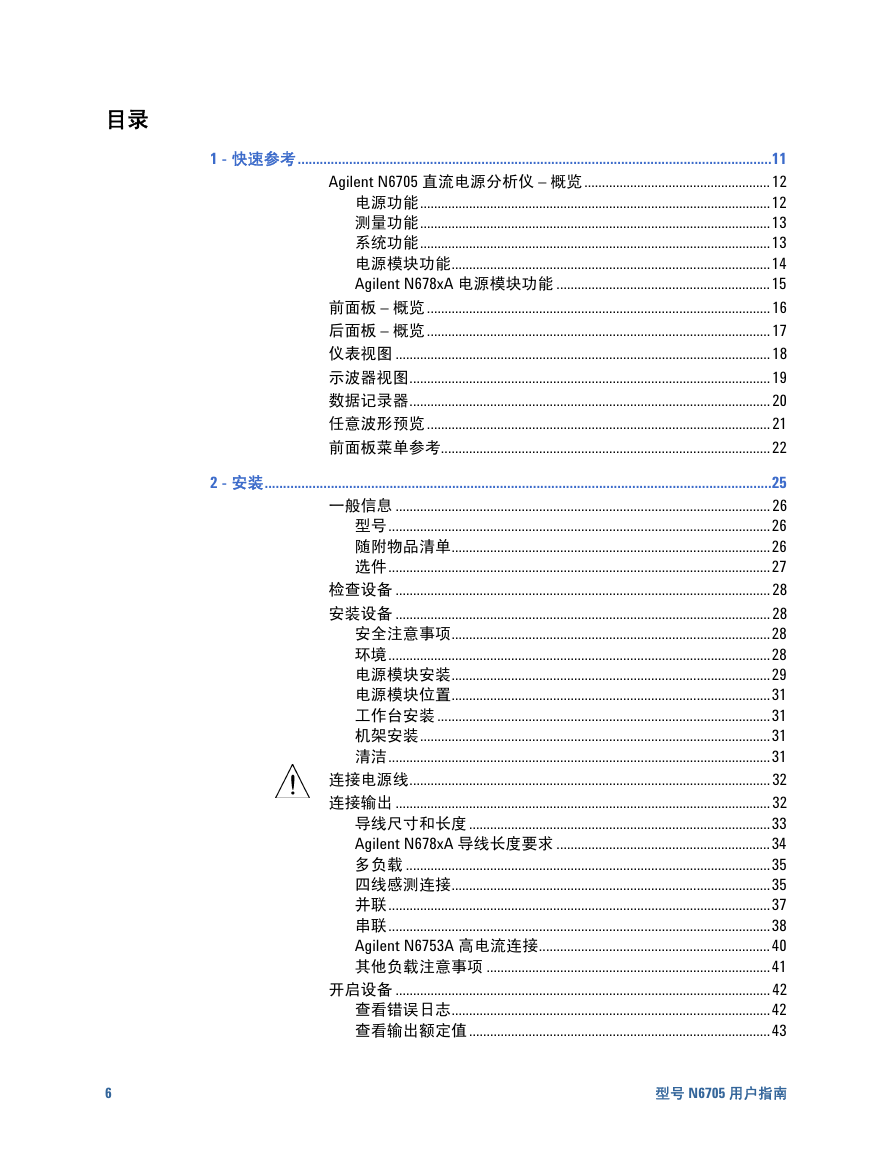

目录 1 - 快速参考.................................................................................................................................11 Agilent N6705 直流电源分析仪 – 概览.....................................................12 电源功能....................................................................................................12 测量功能....................................................................................................13 系统功能....................................................................................................13 电源模块功能...........................................................................................14 Agilent N678xA 电源模块功能 .............................................................15 前面板 – 概览..................................................................................................16 后面板 – 概览..................................................................................................17 仪表视图 ...........................................................................................................18 示波器视图.......................................................................................................19 数据记录器.......................................................................................................20 任意波形预览..................................................................................................21 前面板菜单参考..............................................................................................22 2 - 安装..........................................................................................................................................25 一般信息 ...........................................................................................................26 型号.............................................................................................................26 随附物品清单...........................................................................................26 选件.............................................................................................................27 检查设备 ...........................................................................................................28 安装设备 ...........................................................................................................28 安全注意事项...........................................................................................28 环境.............................................................................................................28 电源模块安装...........................................................................................29 电源模块位置...........................................................................................31 工作台安装 ...............................................................................................31 机架安装....................................................................................................31 清洁.............................................................................................................31 连接电源线.......................................................................................................32 连接输出 ...........................................................................................................32 导线尺寸和长度......................................................................................33 Agilent N678xA 导线长度要求 .............................................................34 多负载 ........................................................................................................35 四线感测连接...........................................................................................35 并联.............................................................................................................37 串联.............................................................................................................38 Agilent N6753A 高电流连接..................................................................40 其他负载注意事项 .................................................................................41 开启设备 ...........................................................................................................42 查看错误日志...........................................................................................42 查看输出额定值......................................................................................43 6 型号 N6705 用户指南

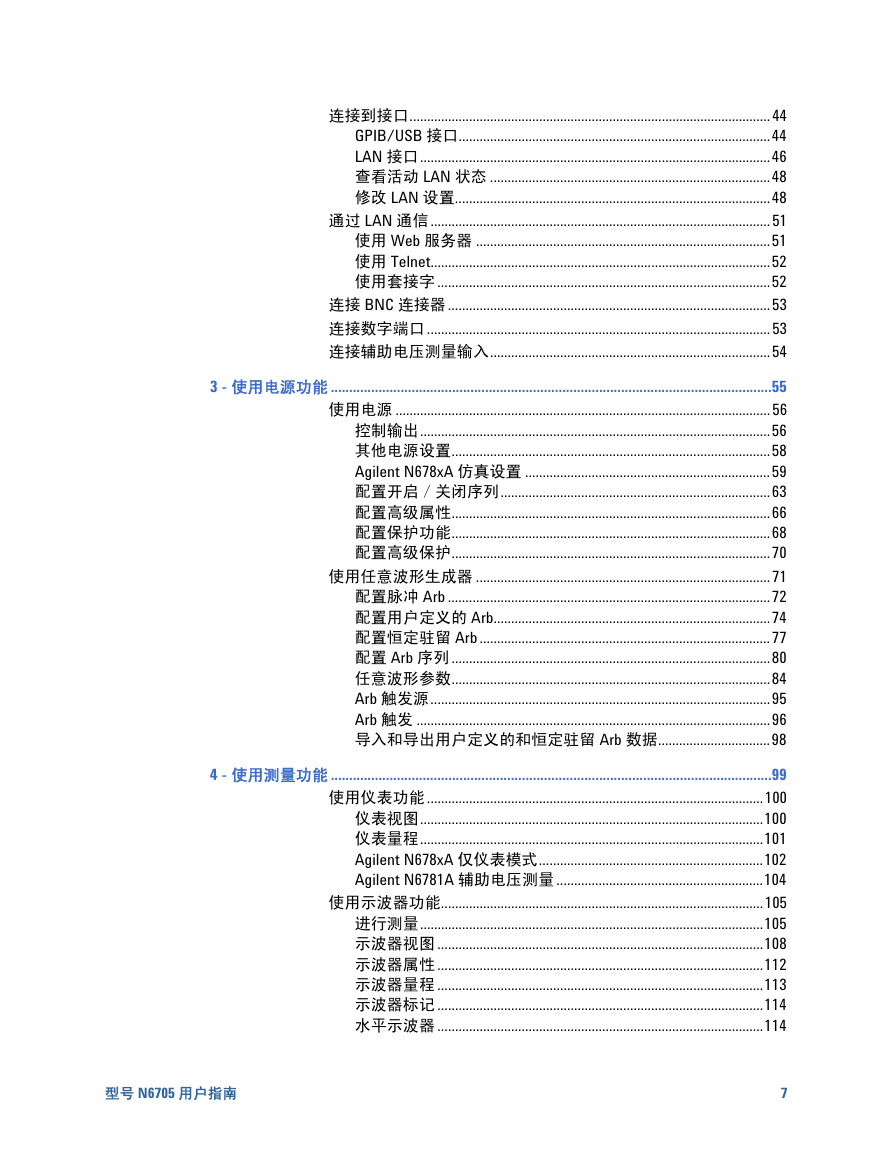

连接到接口.......................................................................................................44 GPIB/USB 接口.........................................................................................44 LAN 接口....................................................................................................46 查看活动 LAN 状态 ................................................................................48 修改 LAN 设置..........................................................................................48 通过 LAN 通信.................................................................................................51 使用 Web 服务器 ....................................................................................51 使用 Telnet.................................................................................................52 使用套接字 ...............................................................................................52 连接 BNC 连接器............................................................................................53 连接数字端口..................................................................................................53 连接辅助电压测量输入................................................................................54 3 - 使用电源功能 ........................................................................................................................55 使用电源 ...........................................................................................................56 控制输出....................................................................................................56 其他电源设置...........................................................................................58 Agilent N678xA 仿真设置 ......................................................................59 配置开启／关闭序列.............................................................................63 配置高级属性...........................................................................................66 配置保护功能...........................................................................................68 配置高级保护...........................................................................................70 使用任意波形生成器 ....................................................................................71 配置脉冲 Arb ............................................................................................72 配置用户定义的 Arb...............................................................................74 配置恒定驻留 Arb...................................................................................77 配置 Arb 序列...........................................................................................80 任意波形参数...........................................................................................84 Arb 触发源.................................................................................................95 Arb 触发 .....................................................................................................96 导入和导出用户定义的和恒定驻留 Arb 数据................................98 4 - 使用测量功能 ........................................................................................................................99 使用仪表功能................................................................................................100 仪表视图..................................................................................................100 仪表量程..................................................................................................101 Agilent N678xA 仅仪表模式................................................................102 Agilent N6781A 辅助电压测量...........................................................104 使用示波器功能............................................................................................105 进行测量..................................................................................................105 示波器视图 .............................................................................................108 示波器属性 .............................................................................................112 示波器量程 .............................................................................................113 示波器标记 .............................................................................................114 水平示波器 .............................................................................................114 型号 N6705 用户指南 7

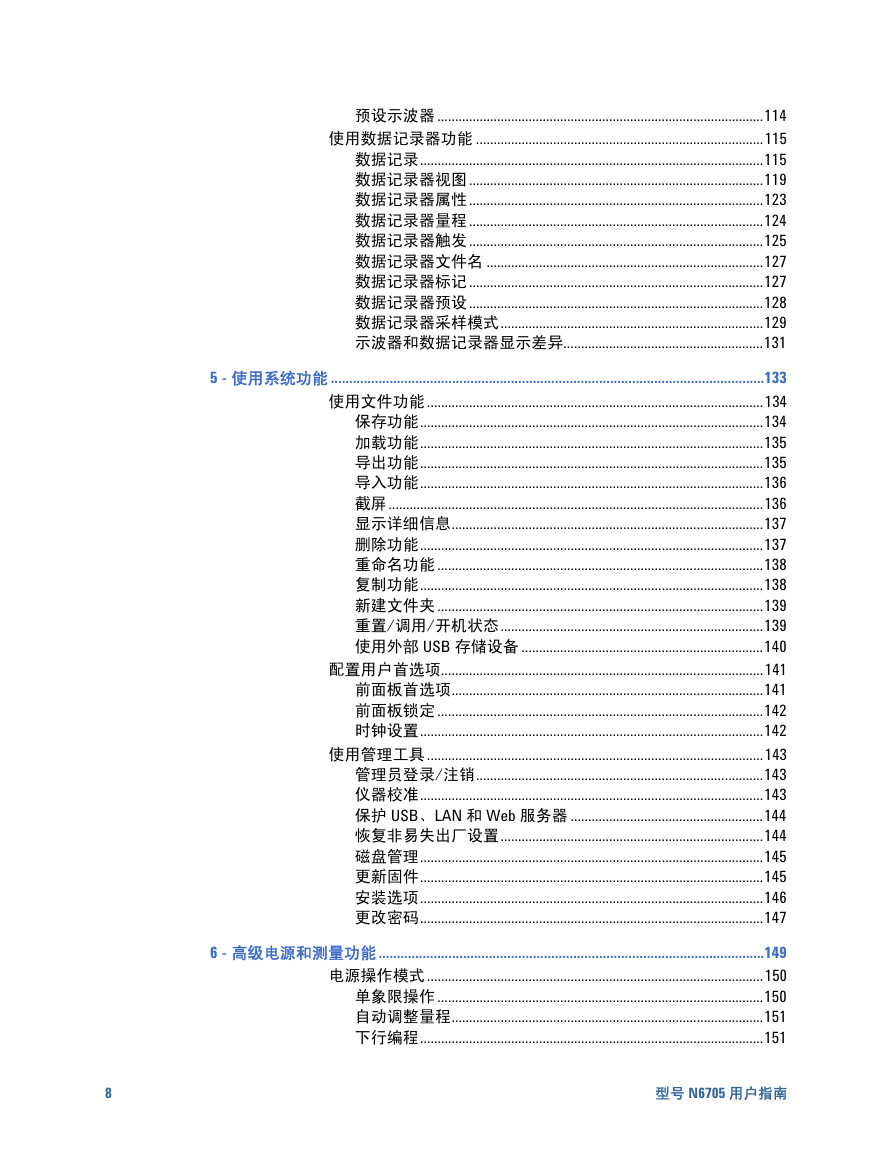

8 预设示波器 .............................................................................................114 使用数据记录器功能 ..................................................................................115 数据记录..................................................................................................115 数据记录器视图....................................................................................119 数据记录器属性....................................................................................123 数据记录器量程....................................................................................124 数据记录器触发....................................................................................125 数据记录器文件名 ...............................................................................127 数据记录器标记....................................................................................127 数据记录器预设....................................................................................128 数据记录器采样模式...........................................................................129 示波器和数据记录器显示差异.........................................................131 5 - 使用系统功能 ......................................................................................................................133 使用文件功能................................................................................................134 保存功能..................................................................................................134 加载功能..................................................................................................135 导出功能..................................................................................................135 导入功能..................................................................................................136 截屏...........................................................................................................136 显示详细信息.........................................................................................137 删除功能..................................................................................................137 重命名功能 .............................................................................................138 复制功能..................................................................................................138 新建文件夹 .............................................................................................139 重置/调用/开机状态...........................................................................139 使用外部 USB 存储设备 .....................................................................140 配置用户首选项............................................................................................141 前面板首选项.........................................................................................141 前面板锁定 .............................................................................................142 时钟设置..................................................................................................142 使用管理工具................................................................................................143 管理员登录/注销..................................................................................143 仪器校准..................................................................................................143 保护 USB、LAN 和 Web 服务器 .......................................................144 恢复非易失出厂设置...........................................................................144 磁盘管理..................................................................................................145 更新固件..................................................................................................145 安装选项..................................................................................................146 更改密码..................................................................................................147 6 - 高级电源和测量功能.........................................................................................................149 电源操作模式................................................................................................150 单象限操作 .............................................................................................150 自动调整量程.........................................................................................151 下行编程..................................................................................................151 型号 N6705 用户指南
