学生公寓管理系统 文档 软件工程 毕业设计 课程设计.doc

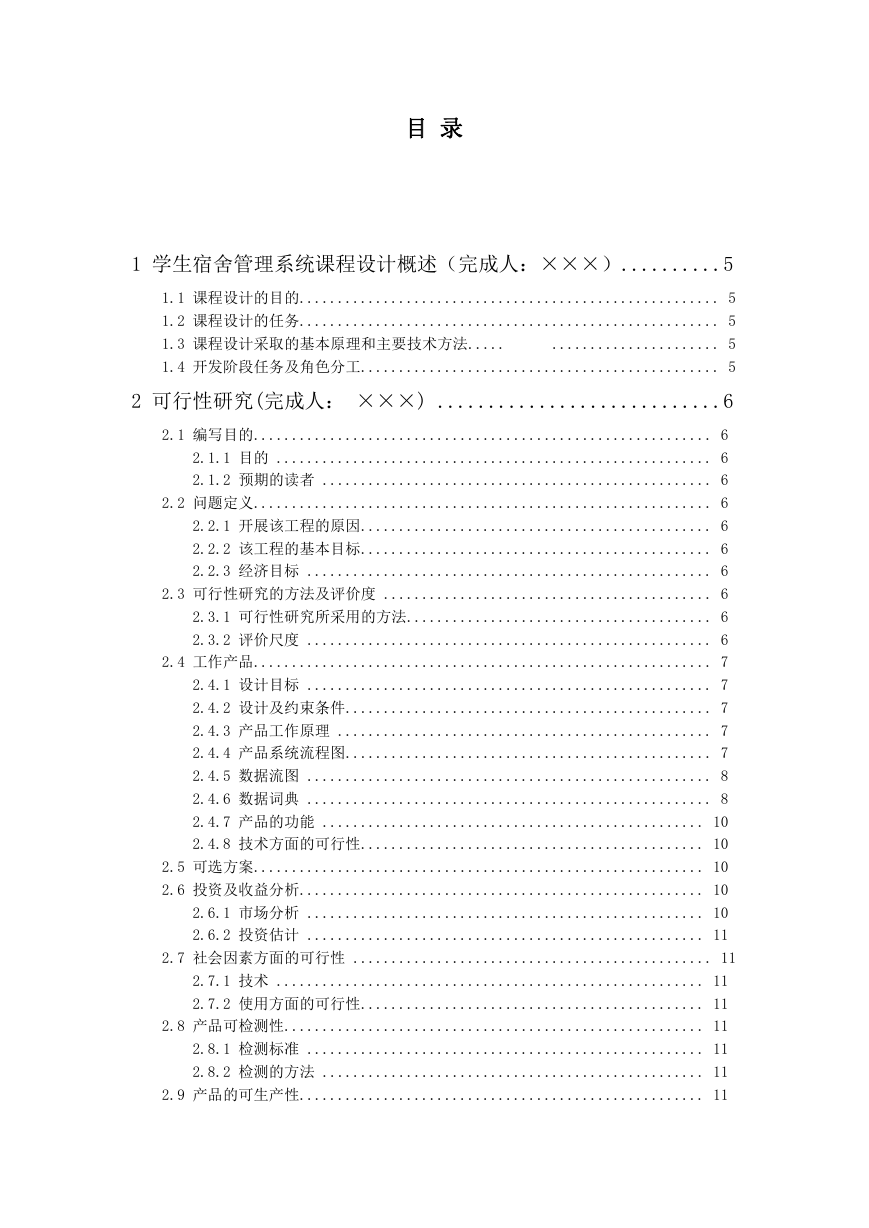

1.1 课程设计的目的.......................................
1.2 课程设计的任务.......................................
1.4 开发阶段任务及角色分工...................................
2.1 编写目的..........................................
2.2 问题定义..........................................
2.3 可行性研究的方法及评价度 .................................
2.4 工作产品..........................................
2.5 可选方案..........................................
2.6 投资及收益分析.......................................
2.7 社会因素方面的可行性 ...................................
2.8 产品可检测性........................................
2.8.1 检测标准 .......................................
2.8.2 检测的方法 ......................................
2.9 产品的可生产性.......................................

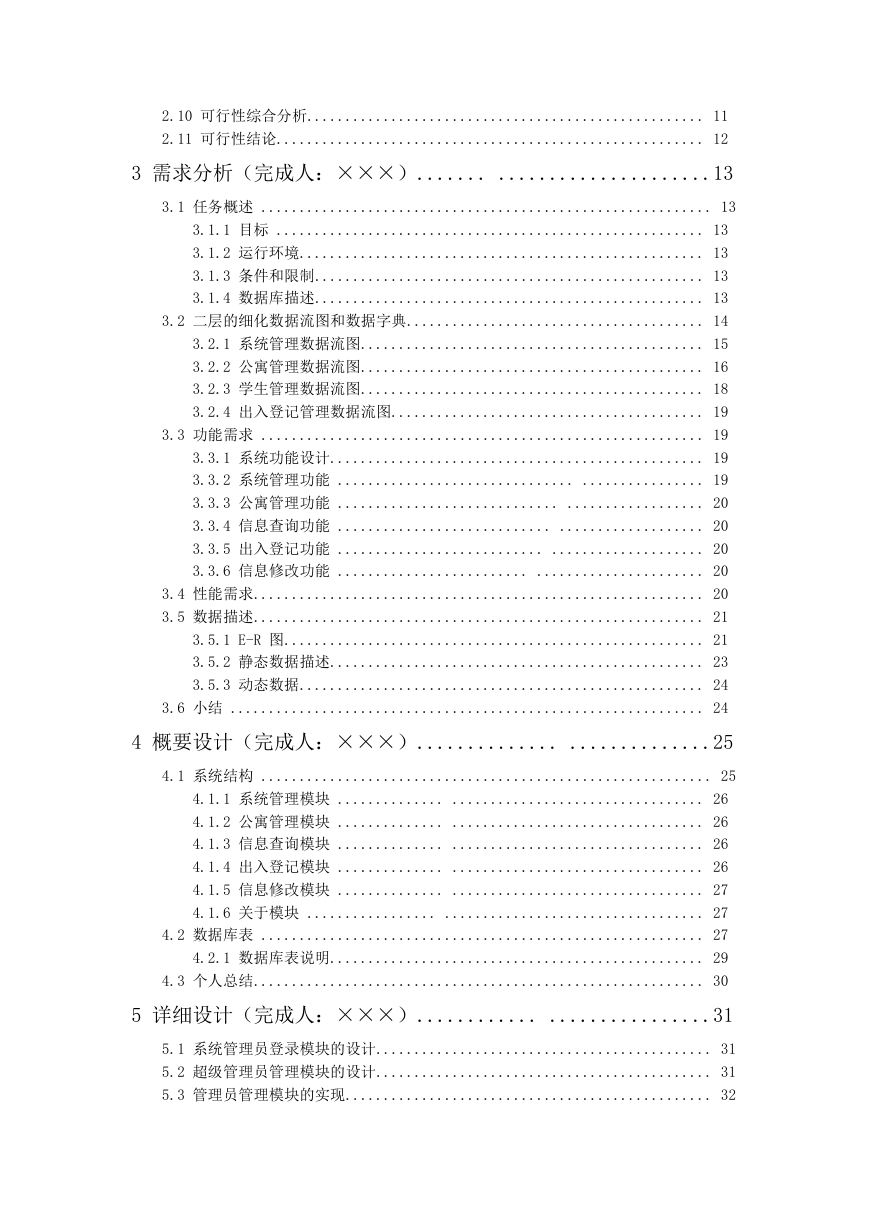

2.10 可行性综合分析......................................
2.11 可行性结论........................................
3.1 任务概述 .........................................
3.1.2 运行环境........................................
3.1.3 条件和限制.......................................
3.1.4 数据库描述.......................................
3.2 二层的细化数据流图和数据字典................................
3.3 功能需求 .........................................
3.4 性能需求..........................................
3.5 数据描述..........................................
3.6 小结 ...........................................
4.1 系统结构 .........................................
4.2 数据库表 .........................................
4.2.1 数据库表说明......................................
4.3 个人总结..........................................

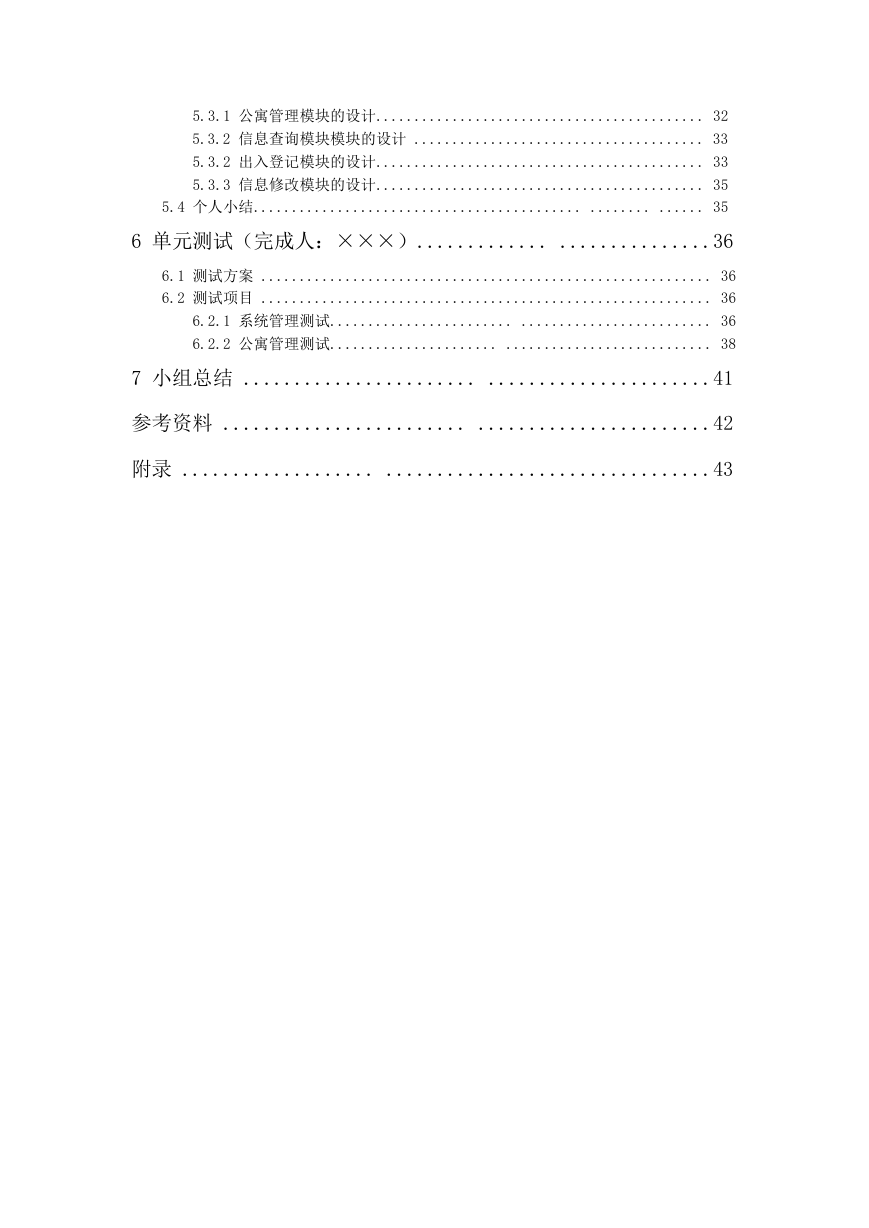

6.2.2 公寓管理测试...................... ...............

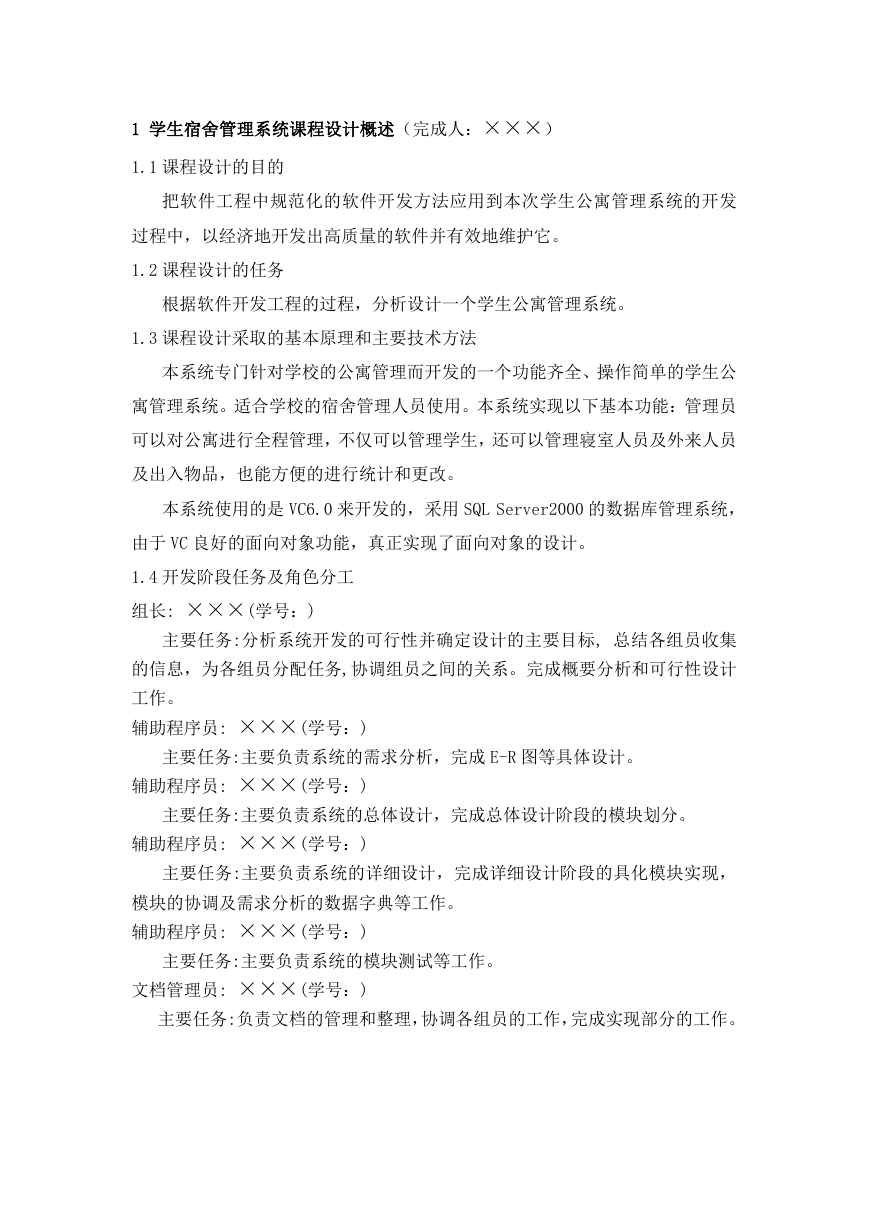

1 学生宿舍管理系统课程设计概述（完成人：×××）
1.2课程设计的任务
1.3课程设计采取的基本原理和主要技术方法

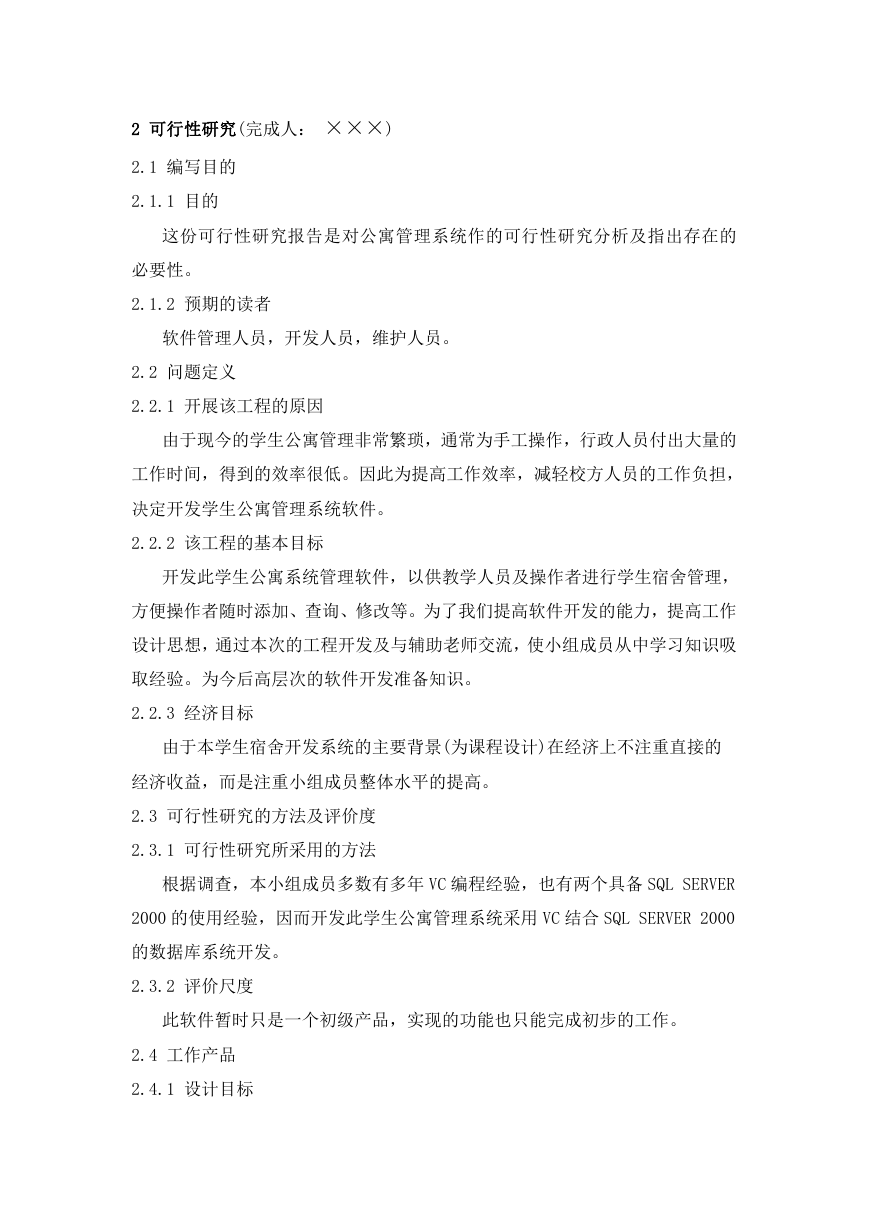

2.1 编写目的
2.1.1 目的
2.1.2 预期的读者
2.2 问题定义
2.2.1 开展该工程的原因
2.2.2 该工程的基本目标
2.2.3 经济目标
2.3 可行性研究的方法及评价度
2.3.1 可行性研究所采用的方法
2.3.2 评价尺度
2.4 工作产品
2.4.1 设计目标
2.4.2 设计及约束条件
a. 软件系统的界面要美观,布局要合理,窗口的内容尽量简明的提供信息,
b. 根据现有条件和知识我们还得在技术方面,进行学习和提高。
2.4.3 产品工作原理

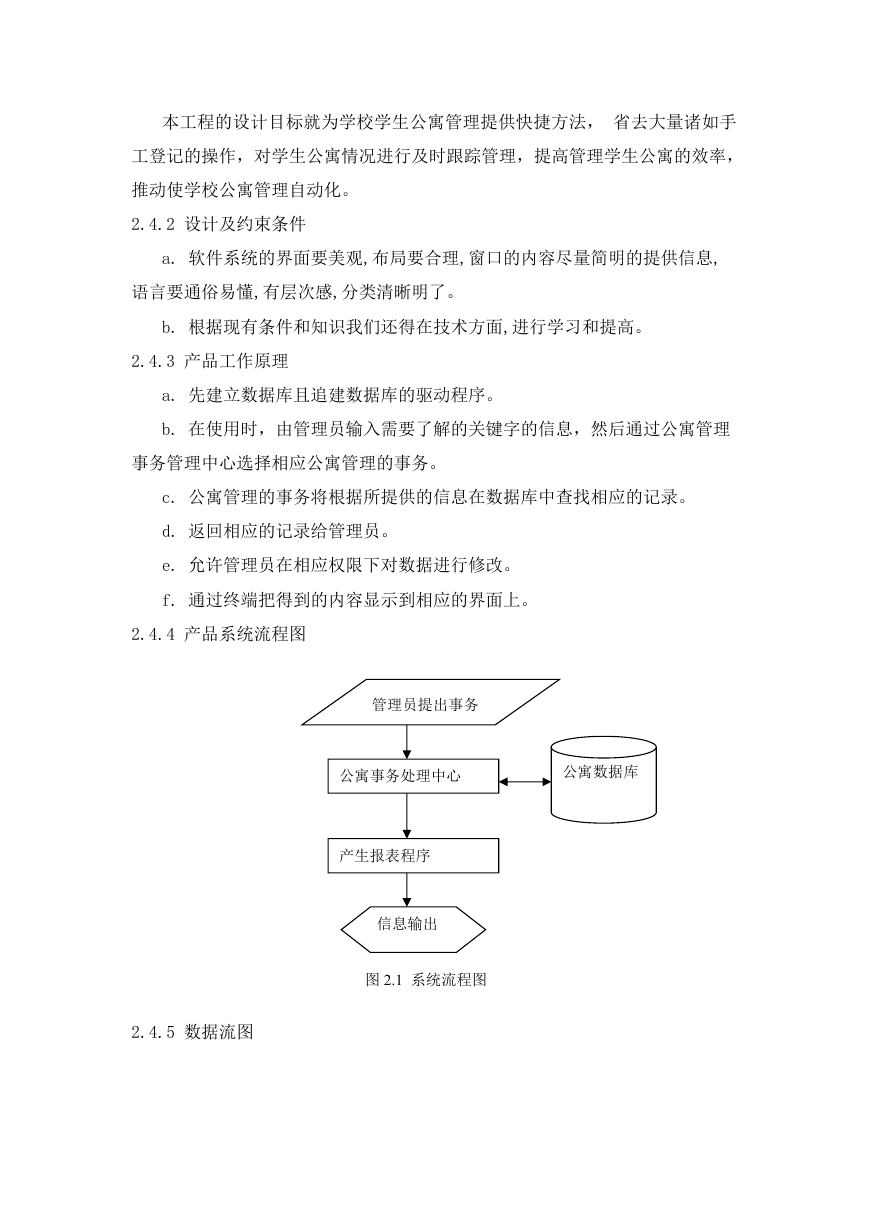

2.4.4 产品系统流程图

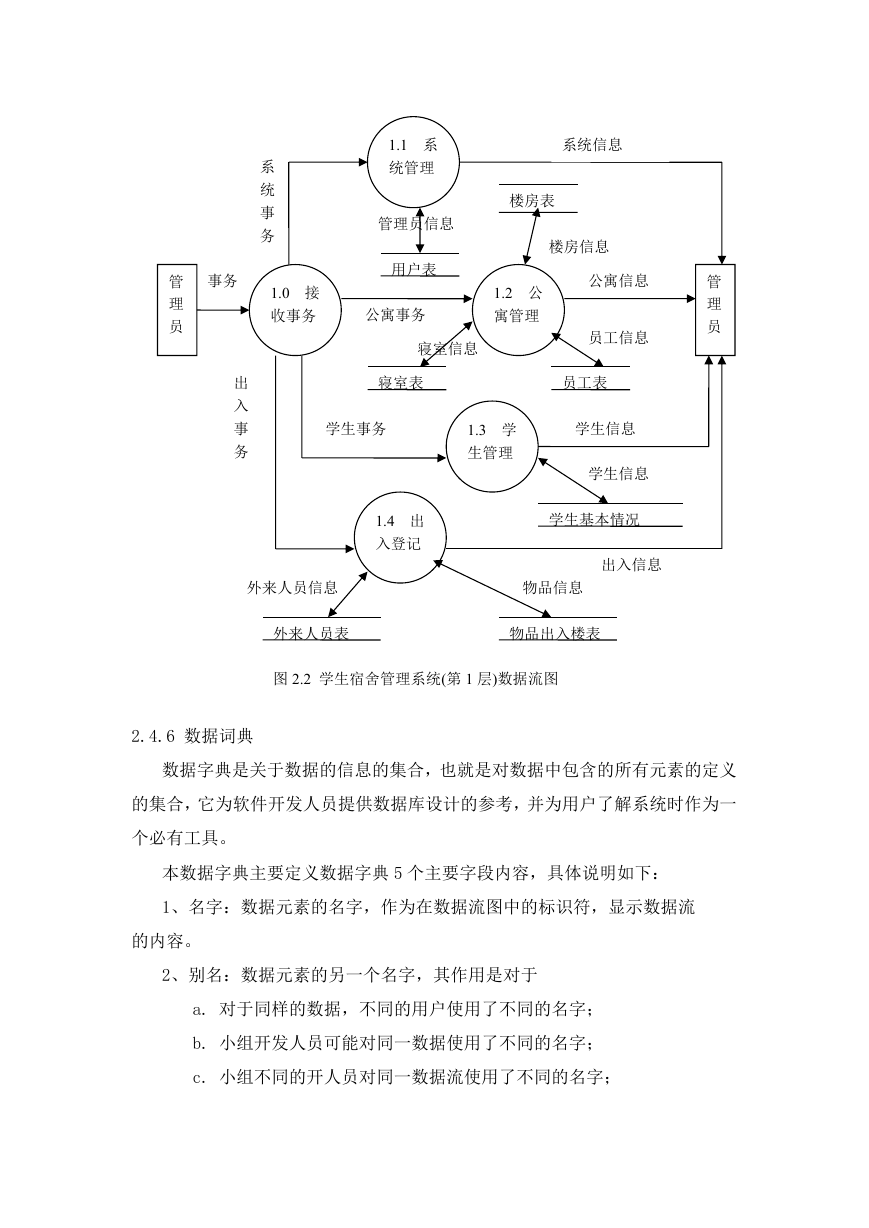

2.4.5 数据流图
2.4.6 数据词典
数据字典是关于数据的信息的集合，也就是对数据中包含的所有元素的定义的集合，它为软件开发人员提供数据库
本数据字典主要定义数据字典5个主要字段内容，具体说明如下：
1、名字：数据元素的名字，作为在数据流图中的标识符，显示数据流
的内容。
2、别名：数据元素的另一个名字，其作用是对于
a. 对于同样的数据，不同的用户使用了不同的名字；
b. 小组开发人员可能对同一数据使用了不同的名字；
c. 小组不同的开人员对同一数据流使用了不同的名字；
3、描述：是对这个名字代表的数据流进行简要的描述，以加深理解；
4、定义：对这个名字代表数据流的详细定义其组成部分；
5、位置：表示这个数据流的来源；
以下是图2.2的数据流图中部分的数据信息的数据字典
*******************************************
名 字：管理员
别 名：系统管理员
描 述：对公寓系统进行操作的人员
定 义：管理员=[普通用户 | 超级用户]
位 置：用户表
*******************************************
名 字：事务
别 名：
描 述：代表要办理的一个具体事件
定 义：事务=[系统事务|公寓事务|学生事务|出入事务]
位 置：系统登陆
*******************************************
名 字：接收事务
别 名：接受事务
描 述：接受管理员要办理的一个具体事件
定 义：接收事务=事务命令+事务
位 置：接收事务
*******************************************
名 字：系统事务
别 名：系统事件
描 述：系统管理员进行系统管理的特定事件
定 义：系统事务=[修改密码|用户管理]
位 置：系统管理
*******************************************
名 字：公寓事务
别 名：公寓事件
描 述：系统管理员进行公寓管理的特定事件
定 义：公寓事件=[楼房管理|员工管理|宿舍管理]
位 置：公寓管理
*******************************************
名 字：学生事务
别 名：学生事件
描 述：系统管理员进行公寓学生管理的特定事件
定 义：学生事务=[学生信息查询|公寓信息查询]
位 置：学生管理
*******************************************
名 字：出入事务
别 名：出入事件
描 述：系统管理员对外来人员及公寓学生物品出入管理的特定事件
定 义：出入事务=[外来人员登记|物品出入登计]
位 置：出入登计管理
*******************************************
2.4.7 产品的功能
a. 用户可以用该软件对系统进行管理，比如管理员的添加；
b. 用户可以用该软件对公寓进行管理，比如公寓员工管理；
c. 用户可以用该软件对公寓学生进行管理，比如学生调换寝室管理；
d. 用户可以使用该软件对进出外来人员进行管理；
2.4.8 技术方面的可行性
根据小组成员拥有良好的VC编程能力及拥有SQL SERVER 2000的使用经验，再根据上述分析情况
2.5 可选方案
签于当前用户要求系统具有高安全性，在数据库使用上都要求具有完善的管理功能且日后数据库升级方便， 因而
a. 采用Oracle数据库设计，这一数据库系统现在已成为主流的数据库管理
系统，且易操作，易升级，因此提出这一方案。
b. 采用SQL SERVER 2000的数据库管理系统实现。
根据小组成员的技术，目前尚只有具备使用SQL SERVER 2000数据环境开发
的能力，且当前校园大多使用SQL SERVER 2000作为数据库管理系统，因而第二
种方案作为本次系统开发的方案。
2.6 投资及收益分析
2.6.1 市场分析
学生宿舍管理系统主要是为了解决学校的学生管理问题， 并且减轻行政人员的工作负担。特别是当前学校管理学
本系统是针对广大学校公寓管理情况开发的公寓管理系统，适合广大学校需
求，它追求的是简单、易学、易懂、易用，易升级，能够更有利的解决行政人员
的负担，因而市场是相当光明的。
2.6.2 投资估计
按本软件学生宿舍管理系统开发方案，对于本系统软件投资方向，体现于软件开发、软件生产及软件测试。
本系统完全按开发计划进行估算，估计上网，打印需一些费用。
本系统大约总体耗费主要为时间，精力。
本系统本非收益性质开发，重要是为解决学校现行公寓管理的需要。
2.7 社会因素方面的可行性
2.7.1 技术
本系统与校方紧密结合。
2.7.2 使用方面的可行性
学校行政人员对该产品的应用是可行的。
2.8 产品可检测性
2.8.1 检测标准
软件标准：软件规模、复杂程度、安全性、可操作性、可观察性、可控制性、冗余的大小。
2.8.2 检测的方法
通过软件测试：
黑盒测试：主要在软件界面上进行的测试。
白盒测试：在重要逻辑路径进行测试，检测重要数据结构的有效性。
2.9 产品的可生产性
正确性：程序是否按程序流程图及数据字典完成程度。
可靠性：安全运行时间越长越好。
可用性：是否能够解决实际的存在问题。
完整性：对未授权的人员访问此系统软件可控性强。
灵活性：修改一个程序的工作量。
2.10 可行性综合分析
本工程产品开发周期为2周。 要求所有数据信息的储存都由数据库来完成。学时间虽然紧，但由于老师的大力支
2.11 可行性结论
综上所述，本工程的技术成熟、完备，测试手段可靠，具有良好的市场拓展，因此本工程可立即开始。
3 需求分析（完成人：×××）
目前，我们学校的宿舍管理采用的还是人工来进行管理的, 面对目前学校发展的实际状况，我们通过实地调研之
3.1任务概述
3.1.1 目标
本设计要实现的是高校学生宿舍管理系统，在设计该系统时，应尽可能的贴近学生,便于用户操作。系统在实现上
1.系统要求用户必须输入正确的用户名和密码才能进入系统。
2.系统应该提供学生住宿情况的基本登记。
3.系统应提供人员来访登记及结束访问的详细登记。
4.系统应提供学生在校期间物品出入宿舍楼的详细情况登记。
5.系统应提供查询功能，以方便用户对学生基本信息的查询(要实现按多种条件的查询)及楼房信息的查询。
6.系统应提供增加、删除、修改用户帐户的功能。
3.1.2运行环境
CPU
Pentium Ⅳ 1.8Ghz
内存
512MB
硬盘空间
50.0MB以上硬盘剩余空间
输入设备 键盘/鼠标
操作系统
Windows 2000 Server
数据库
Microsoft SQL Server 2000
开发环境
Microsoft Visual Studio.NET 2003
3.1.3条件和限制
一个更为完善的学生宿舍管理系统，应提供更为便捷与强大的信息查询功能，如相应的网络操作及服务，由于开发
3.1.4数据库描述
数据库是数据管理的最新技术，是计算机科学的重要分支。十年来，数据库管理系统已从专用的应用程序包发展成
由于用到的数据表格多，另外考虑到实际情况，学生基本信息的变动，还有
员工信息的多少的变化，我们选用SQL Server 作为数据库开发，而不用Access，
主要是因为 Access 存放的记录，在实际运用中不适合此系统；而 SQL Server
是一种常用的关系数据库，能存放和读取大量的数据，管理众多并发的用户，故
选用SQL Server数据库。
3.3二层的细化数据流图和数据字典
表符号说明：
T1：用户表 T5：员工表
T2：学生基本情况表 T6：人员来访表
T3：学生住宿表 T7：物品出入表
T4：寝室表 T8：楼房表
3.3.1系统管理数据流图
3.3.2 公寓管理数据流图
数据字典是关于数据的信息的集合，也就是对数据中包含的所有元素的定义的集合，它为软件开发人员提供数据库
*******************************************
名 字：员工信息
别 名：
描 述：每栋公寓聘请的员工
定 义：员工信息=员工号＋姓名＋年龄＋性别
＋楼房号＋职位＋家庭住址＋联系方式＋备注
员工号=3｛字符｝11
姓名＝6｛字符｝11
年龄＝2｛数字｝3
性别＝[F｜M]
楼房号＝2｛数字｝3
职位＝4｛字符｝20
家庭住址＝8｛字符｝100
联系方式＝11｛数字｝11
备注＝0｛字符｝256
位 置：员工表
*******************************************
名 字：寝室信息
别 名：
描 述：寝室对应的属性
定 义：寝室信息＝寝室号＋居住性别＋应住人数＋
实住人数＋住宿费用＋电话＋备注
寝室号＝10｛字符｝10
居住性别＝[F｜M]
应住人数＝2｛数字｝2
实住人数＝2｛数字｝2
住宿费用＝4｛数字｝4
电话＝11｛数字｝11
备注＝0｛字符｝256
位 置：寝室表
*******************************************
名 字：楼房信息
别 名：
描 述：楼房对应的属性
定 义：楼房信息＝楼房号＋房间数＋楼层数＋应住人数
楼房号=10{字符}10
房间数=3{数字}10
楼层数=2{数字}2
应住人数=4{数字}4
位 置：楼房表
*******************************************
3.3.3学生管理数据流图
3.3.4出入登记管理数据流图
3.3功能需求
3.3.1系统功能设计
在整体设计中，我们将宿舍管理系统分为六个大的功能：系统管理功能、公寓管理功能、信息查询功能、出入登记
3.3.2 系统管理功能
系统管理功能包括：超级用户登录、普通用户登录、用户密码修改、用户管理、退出系统五个部分。
3.3.3 公寓管理功能
公寓管理功能包括：楼房管理、宿舍管理、员工管理三个大的部分。
3.3.4 信息查询功能
信息查询功能基本上包括：按学号进行查询、按姓名进行查询、按班级查询、按寝室号查询、每栋楼房住宿情况查
3.3.5 出入登记功能
出入登记功能包括：进楼物品登记、出楼物品登记、人员来访登记、结束访问登记四个功能部分。
3.3.6 信息修改功能
信息修改功能包括：学生基本信息修改、员工基本信息修改等。
3.4 性能需求
学生宿舍管理系统中管理权限上应当进行严格控制，具体思想如下：
1.要想对该学生宿舍管理系统进行操作就应当具有某些操作权限。没有权限
的用户将不能通过任何渠道来登录该系统，查看该系统的任何信息和数据，以确
保系统的严密性和安全性。
2.在上述要求基础上可以为该系统设定多种登录方式，程序开始运行所有功
能将是不可使用的，只有系统管理员登录和普通用户登录两个窗口可以使用，没
有系统管理员或者普通用户的用户名和密码任何人都不能登录该系统。
3.在具体实现时还应为系统管理员和普通用户设定不同的权限，系统管理员
应当可以使用系统的所有模块，普通用户对于用户管理模块是无权使用的。
3.5 数据描述
3.5.1 E-R图
3.5.2静态数据描述
学生寝室管理系统的静态数据包括：
用户(LoginIn)：
UserName
用户名
UserId
用户密码
UserPower
用户权限
学生(Student)：
Stu_Key
学号
Stu_Name
姓名
Stu_Sex
性别
Stu_Enr
入学日期
Stu_Birth
出生日期
Stu_College
学院
Stu_Major
专业
Stu_Polit
政治面貌
Stu_Address
家庭住址
Stu_Tel
联系方式
寝室(Dorm)：
Dor_Id
寝室号
Dor_Sex
居住性别
Dor_Num
应住人数
Dor_Fact
实住人数
Dor_Price
住宿费用
Dor_Tel
电话
Dor_Des
备注
员工(Employee)：
Emp_Id
员工号
Emp_Name
姓名
Emp_Age
年龄
Emp_Sex
性别
Hou_Id
楼房号
Emp_Job
职位
Emp_Add
家庭住址
Emp_Tel
联系方式
Emp_Des
备注
3.5.3动态数据
输入数据：鼠标对按钮的点击
查询方式、查询关键字；
新建管理员、录入学生信息项；
受限操作所需的密码；
新聘员工信息录入；
人员来访、物品出入楼；
输出数据：查询关键字确定的数据库记录的子集；
统计结果及其格式化文件；
密码修改成功；
信息录入、删改结果（成功或失败）；
访问完毕、物品出入楼完毕；
内部数据：查询操作建立的索引；
3.6小结
通过这次课程设计，我拓宽了知识面，锻炼了能力，对软件工程的重要性有了更深的体会。在这次课程设计当中我
4 概要设计（完成人：×××）
4.1系统结构
系统的大致结构如下：在 C/S 结构下的该寝室管理系统大致可以划分为以下模块：
在整体设计中，我们将宿舍管理系统分为六个大的模块：系统管理模块、公寓管理模块、信息查询模块、出入登记
4.1.1 系统管理模块
系统管理模块包括：超级用户登录、普通用户登录、用户密码修改、用户管理、退出系统五个部分。
1.超级用户登录：实现系统管理人员登录。
2.普通用户登录：实现一般管理人员登录。
3.用户管理：实现系统管理人员授予或取消一般用户登录该系统的用户名和密码。
4.密码修改：实现所用用户的密码更改功能。
5.退出系统：实现正常退出宿舍管理系统。
4.1.2 公寓管理模块
公寓管理模块包括：楼房管理、宿舍管理、员工管理三个大的部分。
1.楼房管理：登记学校所有住宿楼情况。
2.宿舍管理：登记学校所有宿舍的情况。
3.员工原理：实现楼房管理人员的添加功能。
4.1.3 信息查询模块
信息查询模块基本上包括：按学号进行查询、按姓名进行查询、按班级查询、按寝室号查询、每栋楼房住宿情况查
1.按学号进行查询：实现每个学生基本信息情况的查询功能。
2.按姓名查询：通过学生姓名查询学生基本信息情况。
3.按班级查询：通过班级查询某班级学生住宿情况及该班级学生信息。
4.按寝室号查询：查看每个宿舍所住学生信息情况。
5.楼房住宿情况查询： 查询每栋楼房的所有宿舍的住宿情况及宿舍楼所住学生统计情况。
4.1.4 出入登记模块
出入登记模块包括：进楼物品登记、出楼物品登记、人员来访登记、结束访问登记四个功能模块。
1.进楼物品登记：详细登记某学生搬入宿舍楼的物品情况。
2.出楼物品登记：详细登记某学生搬出宿舍楼的物品情况。
3.人员来访登记：详细登记进入宿舍楼的外来人员情况。
4.结束访问登记：详细登记外来人员的离开情况。
4.1.5 信息修改模块
信息修改模块包括：学生基本信息修改、员工基本信息修改等功能。
1.学生基本信息修改：实现系统管理人员对学生基本信息情况所作的添加、修改、删除。
2.员工信息修改：实现系统管理人员对楼房员工的修改、删除功能。
4.1.6 关于模块
此模块是对学生宿舍管理系统开发者相关信息的一个简单介绍。
4.2数据库表
表1.1 用户表(LoginIn)
字段名
描述
数据类型
数据长度
NULL
Primarykey
UserName
用户名
char
10
N
Y
UserId
用户密码
char
10
N
Y
UserPower
用户权限
char
20
N
N
表1.2 学生基本情况表(Student)
字段名
描述
数据类型
数据长度
NULL
Primarykey
Stu_Key
学号
char
20
N
Y and F
Stu_Name
姓名
char
10
Y
N
Stu_Sex
性别
char
10
Y
N
Stu_Enr
入学日期
datetime
10
Y
N
Stu_Birth
出生日期
datetime
10
Y
N
Stu_College
学院
char
10
Y
N
Stu_Major
专业
char
10
Y
N
Stu_Polit
政治面貌
char
10
Y
N
Stu_Address
家庭住址
char
50
Y
N
Stu_Tel
联系方式
char
10
Y
N
Stu_Des
备注
char
50
Y
N
表1.3 学生住宿表(Student_base)
字段名
描述
数据类型
数据长度
NULL
Primarykey
Stu_Key
学号
char
20
N
Y and F
Stu_dor
宿舍
char
10
Y
N
表1.4 寝室表(Dorm)
字段名
描述
数据类型
数据长度
NULL
Primarykey
Dor_Id
寝室号
char
10
N
Y
Dor_Sex
居住性别
char
10
Y
N
Dor_Num
应住人数
char
10
Y
N
Dor_Fact
实住人数
char
10
Y
N
Dor_Price
住宿费用
char
10
Y
N
Dor_Tel
电话
char
10
Y
N
Dor_Des
备注
char
50
Y
N
表1.5 员工表(Employee)
字段名
描述
数据类型
数据长度
NULL
Primarykey
Emp_Id
员工号
char
20
N
Y
Emp_Name
姓名
char
10
Y
N
Emp_Age
年龄
char
10
Y
N
Emp_Sex
性别
char
10
Y
N
Hou_Id 学
楼房号
char
10
N
F
Emp_Job
职位
char
10
Y
N
Emp_Add
家庭住址
char
50
Y
N
Emp_Tel
联系方式
char
10
Y
N
Emp_Des
备注
char
50
Y
N
表1.6 楼房表
字段名
描述
数据类型
数据长度
NULL
Primarykey
Hou_Id
楼房号
char
10
N
F
Hou_Num
房间数
char
10
Y
N
Hou_Flr
楼层数
char
10
Y
N
Hou_Peo
应住人数
char
10
Y
N
表1.7 人员来访表(Visit)
字段名
描述
数据类型
数据长度
NULL
Primarykey
Vis_Name
来访人姓名
char
10
N
N
Vis_Host
被访人姓名
char
10
Y
N
Dor_Id
寝室号
char
10
N
F
Relation
所属关系
char
10
Y
N
Vis_Data
来访日期
datetime
10
Y
N
Vis_Time
来访时间
datetime
10
Y
N
Lea_Time
离开时间
datetime
10
Y
N
Vis_Watch
值班人
char
10
Y
N
Vis_Cred
证件名称
char
10
Y
N
Vis_Des
备注
char
50
Y
N
表1.8 物品出入楼表(Goodsmove)
字段名
描述
数据类型
数据长度
NULL
Primarykey
Stu_Name
学生名
char
10
N
N
G_Id
物品号
char
20
N
Y
G_In
进楼物品
char
10
Y
N
G_Out
出楼物品
char
10
Y
N
G_Date
时间
datetime
10
Y
N
Watch
值班人
char
10
Y
N
G_Des
备注
char
50
Y
N
4.2.1数据库表说明
本管理系统共用到七个表：用户表(LoginIn)、学生基本情况表(Student)、学生住宿表(St
1.学生基本情况表(Student)、学生住宿表(Student_base)、物品出入楼表(Good
2.由于员工是负责管理某栋楼房的， 因此员工表(Employee)， 楼房表(House)这两个表之
4.3 个人总结
概要设计阶段的主要任务是软件总体结构的设计，通过对需求分析阶段数据流图和 E-R 图的进一步分解，划
5 详细设计（完成人：×××）
5.1系统管理员登录模块的设计
伪码程序：
Function adminlogin
输入用户名与密码
If(超级管理员) then
进入超级管理员系统界面
Else If (普通管理员) then
进入普通管理员系统界面
Else
Begin
显示登录失败信息，并出现重新登录界面
End
End Function adminlogin
5.2超级管理员管理模块的设计
伪码程序：
(1)密码修改模块的设计
Function passwordmodify
If 更新 then
Begin
更新当前表单的数据
If 确定修改 then
更新管理员用户表
Else
取消更新操作
End
End Function passwordmodify
(2)添加模块的设计
Function appendadmin
If 添加 then
Begin
输入添加的管理员信息
If 确定添加then
添加数据到管理员用户表
Else
取消添加
End
End Functionappendadmin
5.3管理员管理模块的实现
本模块实现的功能有公寓管理、信息查询、出入登记、信息修改等模块。操作的数据表有学生基本信息表、员工表
各子模块的功能介绍如下：
5.3.1公寓管理模块的设计
（1）楼房管理：登记学校所有住宿楼情况
伪码说明：
Function departmentmanage
If 楼房管理 then
Begin
输入住宿楼信息
If 确定登记then
修改楼房表
Else
取消登记操作
End
End Functiondepartmentmanage
（2）宿舍管理：登记学校所有宿舍的情况
伪码说明：
Function roommanage
If 宿舍管理 then
Begin
输入宿舍信息
If 确定登记then
修改寝室表
Else
取消登记操作
End
End Function roommanage
（3）员工管理：实现楼房管理人员的添加功能
伪码说明：
Function workermanage
If 员工管理 then
Begin
输入员工信息
If 添加then
修改员工表
Else
取消添加操作
End
End Function workermanage
5.3.2信息查询模块模块的设计
信息查询模块基本上包括： 按学号进行查询、 按姓名进行查询、 按班级查询、按寝室号查询、每栋楼房住宿
伪码说明：
Function findstudent
If 查询 then
Begin
显示查询功能模块
输入查询条件}
If 找到符合条件的记录 then
显示记录
End
End Function findstudent
5.3.2出入登记模块的设计
出入登记模块包括：进楼物品登记、出楼物品登记、人员来访登记、结束访问登记四个功能模块。
（1）进楼物品登记：详细登记某学生搬入宿舍楼的物品情况。
伪码说明：
Function entryregister
If 进楼物品登记 then
Begin
输入物品信息
If 确定输入 then
添加输入物品信息到物品出入楼表
Else
取消输入操作
End
End Function entryregister
（2）出楼物品登记：详细登记某学生搬出宿舍楼的物品情况。
伪码说明：
Function entryregister
If 出楼物品登记 then
Begin
输入物品信息
If 确定输入 then
添加输入物品信息到物品出入楼表
Else
取消输入操作
End
End Function entryregister
（3）人员来访登记：详细登记进入宿舍楼的外来人员情况。
伪码说明：
Function visitorregister
If 人员来访登记 then
Begin
输入外来人员信息
If 确定输入 then
添加输入信息到来访人员表
Else
取消输入操作
End
End Function visitorregister
（4）结束访问登记：详细登记外来人员的离开情况。
伪码说明：
Function visitorfinish
If 结束访问登记 then
Begin
输入外来人员信息
If 确定输入 then
修改输入信息到来访人员表
Else
取消输入操作
End
End Function visitorfinish
5.3.3信息修改模块的设计
信息修改模块包括：学生基本信息修改、员工基本信息修改等功能。
（1）学生基本信息修改：实现系统管理人员对学生基本信息情况所作的添加、修改、删除。
伪码说明：
Function updatestudent
If 选择更新 then
Begin
修改数据
If 确定更新then
修改学生基本信息表中的数据
Else
取消更新操作
End
End Functionupdatestudent
（2）员工信息修改：实现系统管理人员对楼房员工的修改、删除功能。
伪码说明：
Function updatesworker
If 选择更新 then
Begin
修改数据
If 确定更新then
修改员工表中的数据
Else
取消更新操作
End
End Functionupdateworker
5.4 个人小结
详细设计阶段的根本目标是确定应该怎样具体地实现所要求的系统，本人在此阶段确定了各个模块的实现伪码。设
6 单元测试（完成人：×××）
6.1测试方案
考虑到各种因素和条件的限制，我们决定采用黑盒测试方案。即我们不考虑所编写程序的具体结构， 而是根据软
6.2测试项目
应该注意到， 在本系统中虽然从总体上分为了系统管理模块， 公寓管理模块，学生管理模块，出入登记模块四
具体的测试项目包括有：
6.2.1系统管理测试
a) 划分等价类：
输入条件
合理等价类
不合理等价类
用户名长度
1 1-10位之间的任何字符
2 小于1位字符
3 大于10位字符
4 非字符
密码是否正确
5密码正确
6 密码错误
b) 设计等价类测试用例：
①用户输入密码错误或用户未输入密码， 则提示用户 “输入密码错误， 请重试！ ” ；输入密码正确则进
a.为合理等价类设计测试用例
1 1-10位之间的任何字符
5 密码正确
测试数据
期望结果
实际结果
覆盖范围
super,super
输入有效,进入超级用户管理权限界面
与期望结果相符
1，5
manage，
manager
输入有效，进入普通用户管理权限界面
与期望结果相符
1，5
b.为不合理类设计测试用例
2 小于1位字符
3 大于10位字符
4 非字符
6 密码错误
测试数据
期望结果
实际结果
覆盖范围
用户修改密码时，如果输入的原始密码错误，则会提示“原始密码错误！ ” ；如果两次输入的新密码不一样，
a.划分等价类并编号
原始密码是否正确
4 密码正确
5 密码错误
第一次新密码的长度
6 1-10位之间的任何字符
7 小于1位字符
8 大于10位字符
第二次新密码的长度
9 1-10位之间的任何字符
10 小于1位字符
11 大于10位字符
第一次新密码与第二次新密码是否相同
12 相同
13 不相同
b.为合理等价类设计测试用例
1 1-10位之间的任何字符
4 密码正确
6 1-10位之间的任何字符
9 1-10位之间的任何字符
12 相同
c.为每个不合理等价类设计测试用例
2 小于1位字符
3 大于10位字符
5 密码错误
7 小于1位字符
8 大于10位字符
10 小于1位字符
11 大于10位字符
13 不相同
未输入原始密码
2
01234567890
输入无效
与期望结果相符
3
222
输入无效
与期望结果相符
5
第一次新密码未输入密码
输入无效
与期望结果相符
7
98765432100
输入无效
与期望结果相符
8
第二次新密码未输入密码
输入无效
与期望结果相符
10
45678912300
输入无效
与期望结果相符
11
333 555
输入无效
与期望结果相符
13
6.2.2公寓管理测试
a) 员工信息
由于在数据字典中只定义员工号和姓名是必选的，所以只对这两项进行测试：
a.划分等价类并编号
姓名的类型及长度
5 6－11位字符
6 有非字符
7 小于6位的字符
7 大于11位的字符
b.为合理等价类设计测试用例
1 3－11位数字字符
5 6－11 位字符
001
输入有效
与期望结果相符
1
张三
输入有效
与期望结果相符
5
输出结果为：
c.为每个不合理等价类设计测试用例
2 有非数字字符
3 小于3位数字字符
4 大于11位数字字符
6 有非字符
7 小于6位的字符
8 大于11位的字符
b) 寝室信息
由于在数据词典中只定义寝室号是必选的，所以只对寝室号进行测试：
a.划分等价类并编号
b.为合理等价类设计测试用例
1 10位数字字符
输出结果为：
c.为每个不合理等价类设计测试用例
2 有非数字字符
3 小于10位数字字符
4 大于10位数字字符
7 小组总结
经过多天的课程设计， 我们深刻的认识到在软件的开发过程中团结合作是开发软件的关键， 而要合作开发一个
“学生公寓管理系统” 是我们小组6名成员经过协力， 共同努力设计实现的，由于首次采用规范的软件开发技
通过此次的规范化的软件设计开发过程，各成员都深刻体会到了软件件开发并不仅仅是编码和测试的过程， 相信
参考资料：
［1］ 张海藩,《软件工程导论》,清华大学出处社,2003 年 12 月第四版
［2］ 郑人杰,殷人昆,陶永雷,《实用软件工程》,清华大学出版社,1997年 4月第 2 版
［3］ 周之英,现代软件工程》,科学出版社,2001.6
［4］ Abraham Siberschatz,Herry F.Korth,S.Sudarshan,
［5］ 《Stephen Wynkoop SQL server 7.0超级手册》，QUE,1998
附录：
第一次会议：
时间：2006年 12 月 12 日 上午 10：30
地点：
参加人员：全体组员
内容：根据各个人能力要求及所熟悉的情况，确定题目为学生公寓管理系统，由组长进行初步分工，并对系统的可
第二次会议：
时间：2006年 12 月 14 日 上午 10：00
地点：
参加人员：全体组员
内容：组长根据每个成员收集的信息进行归纳总结，初步定下系统的纲要，对系统的设计进行统一。
第三次会议：
时间：2006年 12 月 18 日 下午 15：00
地点：
参加人员：全体组员
内容：收集小组成员完成的信息，督促写好各部分文档，及时上交。
软件工程课程设计
学生公寓管理系统
院、 系：计算机科学与工程系
专 业： 计算机科学与技术
班 级：
组长：
学 号：
同组成员：
指导教师：
起止日期：
2006 年 12 月 20 日
目 录
1 学生宿舍管理系统课程设计概述（完成人：×××）..........5
1.1 课程设计的目的....................................................... 5
1.2 课程设计的任务....................................................... 5
1.3 课程设计采取的基本原理和主要技术方法.....
...................... 5
1.4 开发阶段任务及角色分工............................................... 5
2 可行性研究(完成人： ×××) ............................6
2.1 编写目的............................................................ 6
2.1.1 目的 ......................................................... 6
2.1.2 预期的读者 ................................................... 6
2.2 问题定义............................................................ 6
2.2.1 开展该工程的原因.............................................. 6
2.2.2 该工程的基本目标.............................................. 6
2.2.3 经济目标 ..................................................... 6
2.3 可行性研究的方法及评价度 ........................................... 6
2.3.1 可行性研究所采用的方法........................................ 6
2.3.2 评价尺度 ..................................................... 6
2.4 工作产品............................................................ 7
2.4.1 设计目标 ..................................................... 7
2.4.2 设计及约束条件................................................ 7
2.4.3 产品工作原理 ................................................. 7
2.4.4 产品系统流程图................................................ 7
2.4.5 数据流图 ..................................................... 8
2.4.6 数据词典 ..................................................... 8
2.4.7 产品的功能 .................................................. 10
2.4.8 技术方面的可行性............................................. 10
2.5 可选方案........................................................... 10
2.6 投资及收益分析..................................................... 10
2.6.1 市场分析 .................................................... 10
2.6.2 投资估计 .................................................... 11
2.7 社会因素方面的可行性 ............................................... 11
2.7.1 技术 ........................................................ 11
2.7.2 使用方面的可行性............................................. 11
2.8 产品可检测性....................................................... 11
2.8.1 检测标准 .................................................... 11
2.8.2 检测的方法 .................................................. 11
2.9 产品的可生产性..................................................... 11
2.10 可行性综合分析.................................................... 11
2.11 可行性结论........................................................ 12
3 需求分析（完成人：×××）....... .....................13
3.1 任务概述 ........................................................... 13
3.1.1 目标 ........................................................ 13
3.1.2 运行环境..................................................... 13
3.1.3 条件和限制................................................... 13
3.1.4 数据库描述................................................... 13
3.2 二层的细化数据流图和数据字典....................................... 14
3.2.1 系统管理数据流图............................................. 15
3.2.2 公寓管理数据流图............................................. 16
3.2.3 学生管理数据流图............................................. 18
3.2.4 出入登记管理数据流图......................................... 19
3.3 功能需求 .......................................................... 19
3.3.1 系统功能设计................................................. 19
3.3.2 系统管理功能 ............................... ................ 19
3.3.3 公寓管理功能 ............................. .................. 20
3.3.4 信息查询功能 ............................ ................... 20
3.3.5 出入登记功能 ........................... .................... 20
3.3.6 信息修改功能 ......................... ...................... 20
3.4 性能需求........................................................... 20
3.5 数据描述........................................................... 21
3.5.1 E-R 图....................................................... 21
3.5.2 静态数据描述................................................. 23
3.5.3 动态数据..................................................... 24
3.6 小结 .............................................................. 24
4 概要设计（完成人：×××）.............. ..............25
4.1 系统结构 ........................................................... 25
4.1.1 系统管理模块 .............. ................................. 26
4.1.2 公寓管理模块 .............. ................................. 26
4.1.3 信息查询模块 .............. ................................. 26
4.1.4 出入登记模块 .............. ................................. 26
4.1.5 信息修改模块 .............. ................................. 27
4.1.6 关于模块 ................. .................................. 27
4.2 数据库表 .......................................................... 27
4.2.1 数据库表说明................................................. 29
4.3 个人总结........................................................... 30
5 详细设计（完成人：×××）............ ................31
5.1 系统管理员登录模块的设计............................................ 31
5.2 超级管理员管理模块的设计............................................ 31
5.3 管理员管理模块的实现................................................ 32
5.3.1 公寓管理模块的设计........................................... 32
5.3.2 信息查询模块模块的设计 ...................................... 33
5.3.2 出入登记模块的设计........................................... 33
5.3.3 信息修改模块的设计........................................... 35
5.4 个人小结........................................... ........ ...... 35
6 单元测试（完成人：×××）............. ...............36
6.1 测试方案 ........................................................... 36
6.2 测试项目 ........................................................... 36
6.2.1 系统管理测试........................ ......................... 36
6.2.2 公寓管理测试...................... ........................... 38
7 小组总结 ....................... ......................41
参考资料 ........................ .......................42
附录 ................... ................................43
1 学生宿舍管理系统课程设计概述（完成人：×××）
1.1 课程设计的目的
把软件工程中规范化的软件开发方法应用到本次学生公寓管理系统的开发
过程中，以经济地开发出高质量的软件并有效地维护它。
1.2 课程设计的任务
根据软件开发工程的过程，分析设计一个学生公寓管理系统。
1.3 课程设计采取的基本原理和主要技术方法
本系统专门针对学校的公寓管理而开发的一个功能齐全、操作简单的学生公
寓管理系统。适合学校的宿舍管理人员使用。本系统实现以下基本功能：管理员
可以对公寓进行全程管理，不仅可以管理学生，还可以管理寝室人员及外来人员
及出入物品，也能方便的进行统计和更改。
本系统使用的是 VC6.0 来开发的，采用 SQL Server2000 的数据库管理系统，
由于 VC 良好的面向对象功能，真正实现了面向对象的设计。
1.4 开发阶段任务及角色分工
组长: ×××(学号：)
主要任务:分析系统开发的可行性并确定设计的主要目标, 总结各组员收集
的信息，为各组员分配任务,协调组员之间的关系。完成概要分析和可行性设计
工作。
辅助程序员: ×××(学号：)
主要任务:主要负责系统的需求分析，完成 E-R 图等具体设计。
辅助程序员: ×××(学号：)
主要任务:主要负责系统的总体设计，完成总体设计阶段的模块划分。
辅助程序员: ×××(学号：)
主要任务:主要负责系统的详细设计，完成详细设计阶段的具化模块实现，
模块的协调及需求分析的数据字典等工作。
辅助程序员: ×××(学号：)
主要任务:主要负责系统的模块测试等工作。
文档管理员: ×××(学号：)
主要任务:负责文档的管理和整理，协调各组员的工作，完成实现部分的工作。
2 可行性研究(完成人： ×××)
2.1 编写目的
2.1.1 目的
这份可行性研究报告是对公寓管理系统作的可行性研究分析及指出存在的
必要性。
2.1.2 预期的读者
软件管理人员，开发人员，维护人员。
2.2 问题定义
2.2.1 开展该工程的原因
由于现今的学生公寓管理非常繁琐，通常为手工操作，行政人员付出大量的
工作时间，得到的效率很低。因此为提高工作效率，减轻校方人员的工作负担，
决定开发学生公寓管理系统软件。
2.2.2 该工程的基本目标
开发此学生公寓系统管理软件，以供教学人员及操作者进行学生宿舍管理，
方便操作者随时添加、查询、修改等。为了我们提高软件开发的能力，提高工作
设计思想，通过本次的工程开发及与辅助老师交流，使小组成员从中学习知识吸
取经验。为今后高层次的软件开发准备知识。
2.2.3 经济目标
由于本学生宿舍开发系统的主要背景(为课程设计)在经济上不注重直接的
经济收益，而是注重小组成员整体水平的提高。
2.3 可行性研究的方法及评价度
2.3.1 可行性研究所采用的方法
根据调查，本小组成员多数有多年 VC 编程经验，也有两个具备 SQL SERVER
2000 的使用经验，因而开发此学生公寓管理系统采用 VC 结合 SQL SERVER 2000
的数据库系统开发。
2.3.2 评价尺度
此软件暂时只是一个初级产品，实现的功能也只能完成初步的工作。
2.4 工作产品
2.4.1 设计目标
本工程的设计目标就为学校学生公寓管理提供快捷方法， 省去大量诸如手
工登记的操作，对学生公寓情况进行及时跟踪管理，提高管理学生公寓的效率，
推动使学校公寓管理自动化。
2.4.2 设计及约束条件
a. 软件系统的界面要美观,布局要合理,窗口的内容尽量简明的提供信息,
语言要通俗易懂,有层次感,分类清晰明了。
b. 根据现有条件和知识我们还得在技术方面,进行学习和提高。
2.4.3 产品工作原理
a. 先建立数据库且追建数据库的驱动程序。
b. 在使用时，由管理员输入需要了解的关键字的信息，然后通过公寓管理
事务管理中心选择相应公寓管理的事务。
c. 公寓管理的事务将根据所提供的信息在数据库中查找相应的记录。
d. 返回相应的记录给管理员。
e. 允许管理员在相应权限下对数据进行修改。
f. 通过终端把得到的内容显示到相应的界面上。
2.4.4 产品系统流程图
管理员提出事务
公寓事务处理中心
公寓数据库
产生报表程序
信息输出
图 2.1 系统流程图
2.4.5 数据流图
系
统
事
务
事务
管
理
员
1.0 接
收事务
1.1 系
统管理
管理员信息
用户表
公寓事务
寝室信息
系统信息
楼房表
楼房信息
1.2 公
寓管理
公寓信息
员工信息
管
理
员
出
入
事
务
寝室表
员工表
学生事务
1.3 学
生管理
1.4 出
入登记
学生信息
学生信息
学生基本情况
出入信息
外来人员信息
物品信息
外来人员表
物品出入楼表
图 2.2 学生宿舍管理系统(第 1 层)数据流图
2.4.6 数据词典
数据字典是关于数据的信息的集合，也就是对数据中包含的所有元素的定义
的集合，它为软件开发人员提供数据库设计的参考，并为用户了解系统时作为一
个必有工具。
本数据字典主要定义数据字典 5 个主要字段内容，具体说明如下：
1、名字：数据元素的名字，作为在数据流图中的标识符，显示数据流
的内容。
2、别名：数据元素的另一个名字，其作用是对于
a. 对于同样的数据，不同的用户使用了不同的名字；
b. 小组开发人员可能对同一数据使用了不同的名字；
c. 小组不同的开人员对同一数据流使用了不同的名字；
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
