AE 栅格数据接口 1、栅格数据的存储类型 栅格数据一般可以存储为 ESRI GRID（由一系列文件组成），TIFF 格式（包括一个 TIF 文件和一个 AUX 文件），IMAGINE Image 格式 在 AE 中一般调用 ISaveAs 接口来保存栅格数据 2、栅格数据集和栅格编目的区别 一个栅格数据集由一个或者多个波段（RasterBand）的数据组成，一个波段就是一个数据矩阵。对于格网 数据（DEM 数据）和单波段的影像数据，表现为仅仅只有一个波段数据的栅格数据集，而对于多光谱影像 数据则表现为具有多个波段的栅格数据集 栅格编目（RasterCatalog）用于显示某个研究区域内各种相邻的栅格数据，这些相邻的栅格数据没有经过 拼接处理合成一副大的影像图 3、IRasterWorkspaceEx 与 IRasterWorkspace ,IRsterWorkspace2的区别 1).IRasteWorkspaceEx 接口主要是用来读取 GeoDatabase 中的栅格数据集和栅格编目 2) . IRasterWorkspace ,IRsterWorkspace2主要是用来读取以文件格式存储在本地的栅格数据 4、加载栅格数据（以存储在本地的栅格数据文件为例） 1.直接用 IRasterLayer 接口打开一个栅格文件并加载到地图控件 IRasterLayer rasterLayer = new RasterLayerClass(); rasterLayer.CreateFromFilePath(fileName); // fileName 指存本地的栅格文件路径 axMapControl1.AddLayer(rasterLayer, 0); 2. 用 IRasterDataset 接口打开一个栅格数据集 IWorkspaceFactory workspaceFactory = new RasterWorkspaceFactory(); IWorkspace workspace = workspaceFactory.OpenFromFile(inPath, 0); //inPath 栅格数据存储路 径 if (workspace == null) { Console.WriteLine("Could not open the workspace."); return; } IRasterWorkspace rastWork = (IRasterWorkspace)workspace; IRasterDataset rastDataset; rastDataset= rastWork.OpenRasterDataset(inName);//inName 栅格文件名 if (rastDataset == null) { Console.WriteLine("Could not open the raster dataset."); return; } 5、如何读取栅格数据的属性和遍历栅格数据 

栅格数据的属性包括栅格大小，行数，列数，投影信息，栅格范围等等，见下面代码 （假设当前加载的栅格文件栅格值存储方式为：UShort 类型） IRasterProps rasterProps = (IRasterProps)clipRaster; int dHeight = rasterProps.Height;//当前栅格数据集的行数 int dWidth = rasterProps.Width; //当前栅格数据集的列数 double dX = rasterProps.MeanCellSize().X; //栅格的宽度 double dY = rasterProps.MeanCellSize().Y; //栅格的高度 IEnvelope extent=rasterProps.Extent; //当前栅格数据集的范围 rstPixelType pixelType=rasterProps.PixelType; //当前栅格像素类型 IPnt pntSize = new PntClass(); pntSize.SetCoords(dX, dY); IPixelBlock pixelBlock = clipRaster.CreatePixelBlock(pntSize); IPnt pnt = new PntClass(); for (int i = 0; i < dHeight; i++) for (int j = 0; j < dWidth; j++) { pnt.SetCoords(i, j); clipRaster.Read(pnt, pixelBlock); if (pixelBlock != null) { object obj = pixelBlock.GetVal(0, 0, 0); MessageBox.Show( Convert.ToUInt32(obj).ToString()); } } 6、如何提取指定的范围的栅格数据 提 取 指 定 范 围 内 的 栅 格 数 据 通 常 用 两 种 方 法 IRasterLayerExport(esriCarto), IExtractionOp, IExtractionOp2 (esriSpatialAnalyst)，IRasterLayerExport 接口提供的栅格数据提取功能有限，只能 以矩形范围作为提取范围，而 IExtractionOp 接口提供了多边形，圆，属性，矩形等几种形式作为提取栅 格数据. 1).IRasterLayerExport 接口 IRasterLayerExport rLayerExport = new RasterLayerExportClass(); rLayerExport.RasterLayer = rasterLayer;// rasterLayer 指当前加载的栅格图层 rLayerExport.Extent = clipExtent;//clipExtent 指提取栅格数据的范围 if (proSpatialRef != null) rLayerExport.SpatialReference = proSpatialRef;// proSpatialRef 当前栅格数据的投影信息 IWorkspaceFactory pWF = new RasterWorkspaceFactoryClass(); 

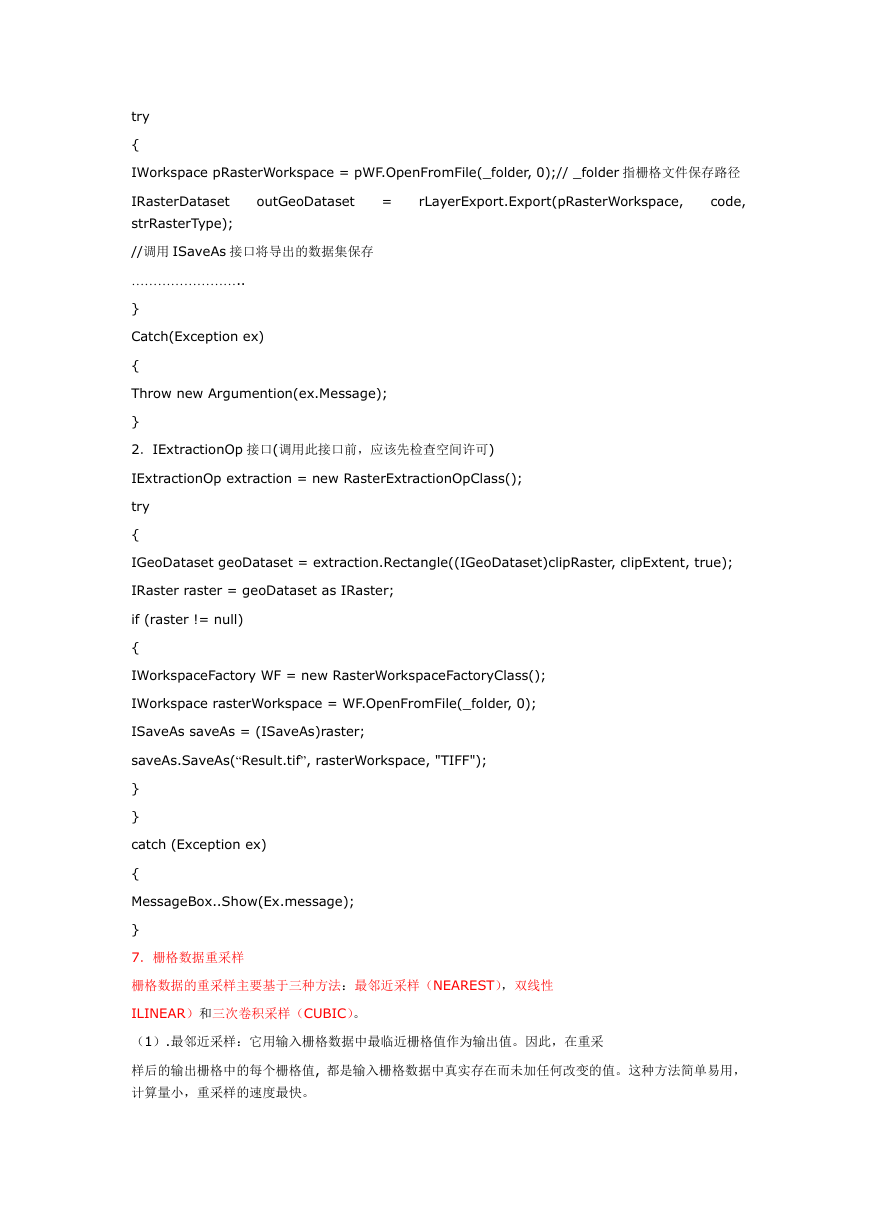

try { IWorkspace pRasterWorkspace = pWF.OpenFromFile(_folder, 0);// _folder 指栅格文件保存路径 IRasterDataset strRasterType); outGeoDataset = rLayerExport.Export(pRasterWorkspace, code, //调用 ISaveAs 接口将导出的数据集保存 …………………….. } Catch(Exception ex) { Throw new Argumention(ex.Message); } 2．IExtractionOp 接口(调用此接口前，应该先检查空间许可) IExtractionOp extraction = new RasterExtractionOpClass(); try { IGeoDataset geoDataset = extraction.Rectangle((IGeoDataset)clipRaster, clipExtent, true); IRaster raster = geoDataset as IRaster; if (raster != null) { IWorkspaceFactory WF = new RasterWorkspaceFactoryClass(); IWorkspace rasterWorkspace = WF.OpenFromFile(_folder, 0); ISaveAs saveAs = (ISaveAs)raster; saveAs.SaveAs(“Result.tif”, rasterWorkspace, "TIFF"); } } catch (Exception ex) { MessageBox..Show(Ex.message); } 7．栅格数据重采样 栅格数据的重采样主要基于三种方法：最邻近采样（NEAREST），双线性 ILINEAR）和三次卷积采样（CUBIC）。 （1）.最邻近采样：它用输入栅格数据中最临近栅格值作为输出值。因此，在重采 样后的输出栅格中的每个栅格值, 都是输入栅格数据中真实存在而未加任何改变的值。这种方法简单易用， 计算量小，重采样的速度最快。 

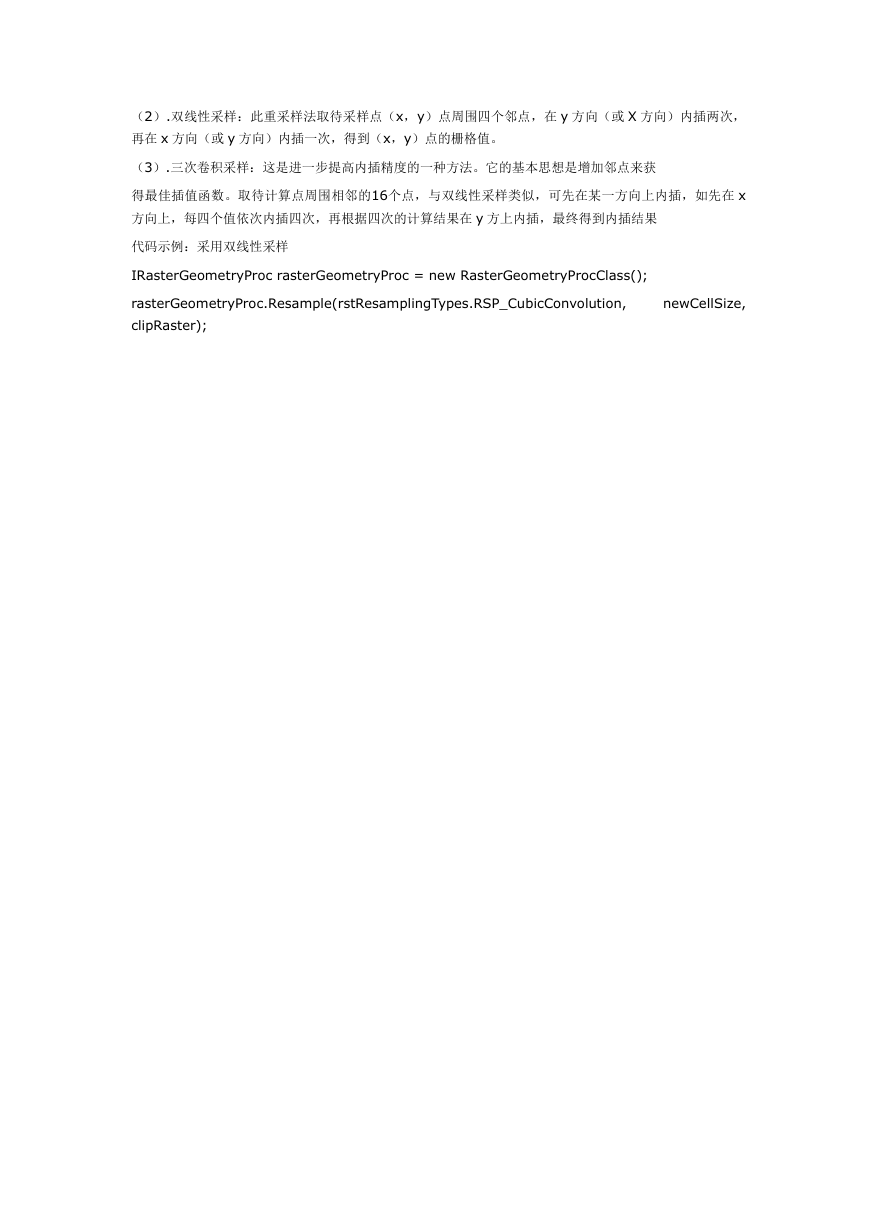

（2）.双线性采样：此重采样法取待采样点（x，y）点周围四个邻点，在 y 方向（或 X 方向）内插两次， 再在 x 方向（或 y 方向）内插一次，得到（x，y）点的栅格值。 （3）.三次卷积采样：这是进一步提高内插精度的一种方法。它的基本思想是增加邻点来获 得最佳插值函数。取待计算点周围相邻的16个点，与双线性采样类似，可先在某一方向上内插，如先在 x 方向上，每四个值依次内插四次，再根据四次的计算结果在 y 方上内插，最终得到内插结果 代码示例：采用双线性采样 IRasterGeometryProc rasterGeometryProc = new RasterGeometryProcClass(); rasterGeometryProc.Resample(rstResamplingTypes.RSP_CubicConvolution, clipRaster); newCellSize,
