1.qemu 简介 Qemu 代码分析 qemu 是使用动态二进制翻译的 cpu 模拟器，它支持两种运行模式：全系统模拟和用户态模拟。在全系统模拟下，qemu 可以模拟处理器和各种外设，可以运行操作系统。用户态可以运行为另外一种 cpu 编译的进程，前提是两者运行的 os 要一致。qemu 使用了动态二进制翻译将 target instruction 翻译成 host instruction，完成这个工作的是 tcg 模块。为了移植性和通用性方面的考虑，qemu 定义了 mirco-op，首先 qemu 会将 target instruction 翻译成 mirco-op，然后 tcg 将 mirco-op 翻译成 host instruction。 Qemu 代码翻译流程 arm x86 mips mirco-op tcg x86 arm mips …... …... …... …... 2.qemu 代码执行流程： 1.初始化部分流程：这部分主要是创建了一个为执行 tcg 翻译和执行的线程，它的函数是 qemu_tcg_cpu_thread_fn,这个函数会调用 tcg_exec_all，最后 cpu_exec. main cpu_init qemu_init_vcpu qemu_tcg_init_vcpu qemu_tcg_cpu_thread_fn

2.执行主函数(cpu_exec) 主要是处理中断异常，找到代码翻译块，然后执行。 for(;;) { process interrupt request; tb_find_fast(); tcg_qemu_tb_exec(tc_ptr); } qemu 会将翻译好到代码块暂存起来，因此首先会去查看该 pc 对应的代码是否已经翻译，如果已经存在直接返回，否则就进入 tb_find_slow，进行翻译。 139 static inline TranslationBlock *tb_find_fast(CPUArchState *env) 140 { 141 TranslationBlock *tb; 142 target_ulong cs_base, pc; 143 int flags; 144 145 /* we record a subset of the CPU state. It will 146 always be the same before a given translated block 147 is executed. */ 148 cpu_get_tb_cpu_state(env, &pc, &cs_base, &flags); 149 tb = env->tb_jmp_cache[tb_jmp_cache_hash_func(pc)]; 150 if (unlikely(!tb || tb->pc != pc || tb->cs_base != cs_base || 151 tb->flags != flags)) { 152 tb = tb_find_slow(env, pc, cs_base, flags); 153 } 154 return tb; 155 } 进入 tb_find_slow 后会调用 tb_gen_code，首先分配 TranslationBlock 描述符，将要翻译的 pc 等信息记录下来，然后调用 cpu_gen_code，这个函数完成代码翻译工作。qemu 将翻译好的代码存在一个缓冲区里面。 1029 TranslationBlock *tb_gen_code(CPUArchState *env, 1030 target_ulong pc, target_ulong cs_base, 1031 int flags, int cflags) 1032 { 1033 TranslationBlock *tb; 1034 uint8_t *tc_ptr; 1035 tb_page_addr_t phys_pc, phys_page2; 1036 target_ulong virt_page2; 1037 int code_gen_size; 1038 1039 phys_pc = get_page_addr_code(env, pc); 1040 tb = tb_alloc(pc); 1041 if (!tb) { 1042 /* flush must be done */ 1043 tb_flush(env); 1044 /* cannot fail at this point */

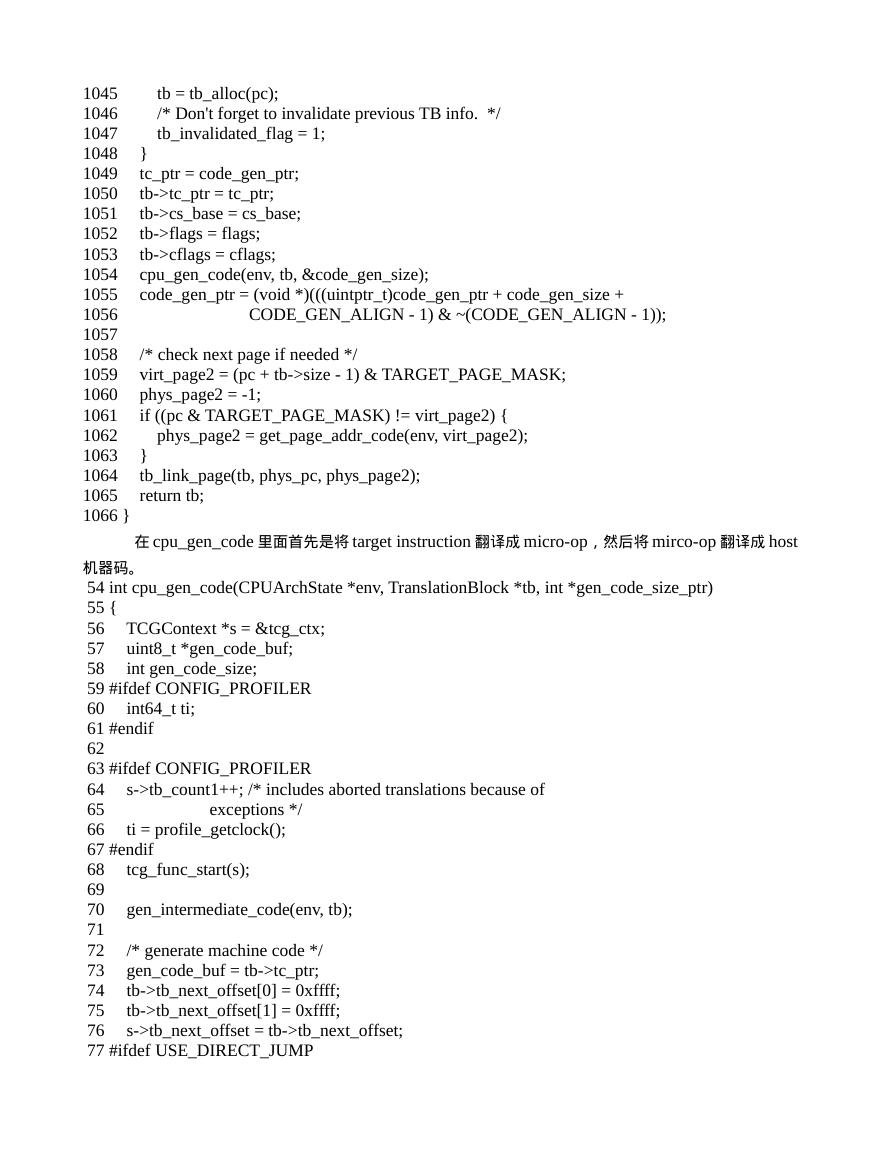

1045 tb = tb_alloc(pc); 1046 /* Don't forget to invalidate previous TB info. */ 1047 tb_invalidated_flag = 1; 1048 } 1049 tc_ptr = code_gen_ptr; 1050 tb->tc_ptr = tc_ptr; 1051 tb->cs_base = cs_base; 1052 tb->flags = flags; 1053 tb->cflags = cflags; 1054 cpu_gen_code(env, tb, &code_gen_size); 1055 code_gen_ptr = (void *)(((uintptr_t)code_gen_ptr + code_gen_size + 1056 CODE_GEN_ALIGN - 1) & ~(CODE_GEN_ALIGN - 1)); 1057 1058 /* check next page if needed */ 1059 virt_page2 = (pc + tb->size - 1) & TARGET_PAGE_MASK; 1060 phys_page2 = -1; 1061 if ((pc & TARGET_PAGE_MASK) != virt_page2) { 1062 phys_page2 = get_page_addr_code(env, virt_page2); 1063 } 1064 tb_link_page(tb, phys_pc, phys_page2); 1065 return tb; 1066 } 在 cpu_gen_code 里面首先是将 target instruction 翻译成 micro-op，然后将 mirco-op 翻译成 host 机器码。 54 int cpu_gen_code(CPUArchState *env, TranslationBlock *tb, int *gen_code_size_ptr) 55 { 56 TCGContext *s = &tcg_ctx; 57 uint8_t *gen_code_buf; 58 int gen_code_size; 59 #ifdef CONFIG_PROFILER 60 int64_t ti; 61 #endif 62 63 #ifdef CONFIG_PROFILER 64 s->tb_count1++; /* includes aborted translations because of 65 exceptions */ 66 ti = profile_getclock(); 67 #endif 68 tcg_func_start(s); 69 70 gen_intermediate_code(env, tb); 71 72 /* generate machine code */ 73 gen_code_buf = tb->tc_ptr; 74 tb->tb_next_offset[0] = 0xffff; 75 tb->tb_next_offset[1] = 0xffff; 76 s->tb_next_offset = tb->tb_next_offset; 77 #ifdef USE_DIRECT_JUMP

78 s->tb_jmp_offset = tb->tb_jmp_offset; 79 s->tb_next = NULL; 80 #else 81 s->tb_jmp_offset = NULL; 82 s->tb_next = tb->tb_next; 83 #endif 84 85 #ifdef CONFIG_PROFILER 86 s->tb_count++; 87 s->interm_time += profile_getclock() - ti; 88 s->code_time -= profile_getclock(); 89 #endif 90 gen_code_size = tcg_gen_code(s, gen_code_buf); 91 *gen_code_size_ptr = gen_code_size; 92 #ifdef CONFIG_PROFILER 93 s->code_time += profile_getclock(); 94 s->code_in_len += tb->size; 95 s->code_out_len += gen_code_size; 96 #endif 97 98 #ifdef DEBUG_DISAS 99 if (qemu_loglevel_mask(CPU_LOG_TB_OUT_ASM)) { 100 qemu_log("OUT: [size=%d]\n", *gen_code_size_ptr); 101 log_disas(tb->tc_ptr, *gen_code_size_ptr); 102 qemu_log("\n"); 103 qemu_log_flush(); 104 } 105 #endif 106 return 0; 107 } qemu 将 target 翻译成中间码时，将操作码和操作数分开存储，分别存在 gen_opc_buf 和 gen_opparam_buf 中。翻译的过程就是不断向 gen_opc_buf 和 gen_opparam_buf 中填充操作码和操作数。接下来就是 tcg_gen_code 2175 int tcg_gen_code(TCGContext *s, uint8_t *gen_code_buf) 2176 { 2177 #ifdef CONFIG_PROFILER 2178 { 2179 int n; 2180 n = (gen_opc_ptr - gen_opc_buf); 2181 s->op_count += n; 2182 if (n > s->op_count_max) 2183 s->op_count_max = n; 2184 2185 s->temp_count += s->nb_temps; 2186 if (s->nb_temps > s->temp_count_max) 2187 s->temp_count_max = s->nb_temps; 2188 } 2189 #endif

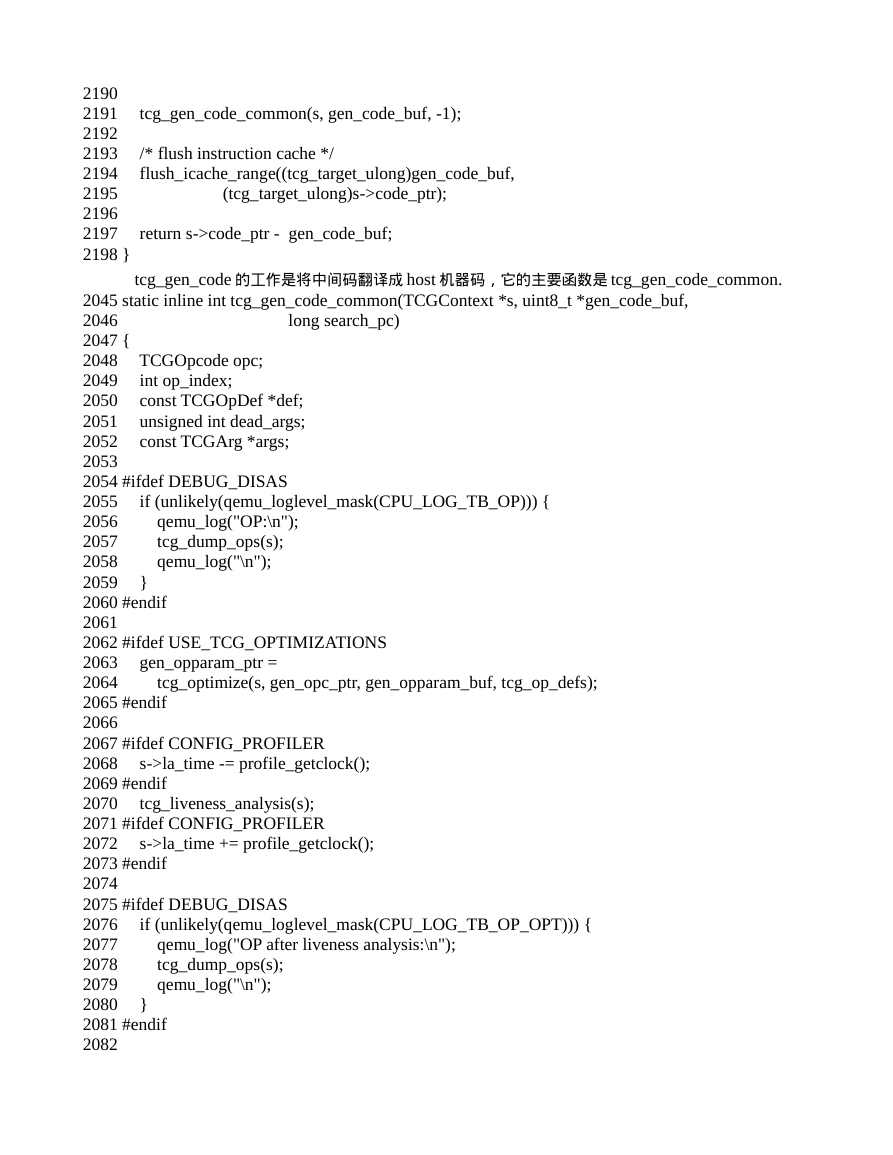

2190 2191 tcg_gen_code_common(s, gen_code_buf, -1); 2192 2193 /* flush instruction cache */ 2194 flush_icache_range((tcg_target_ulong)gen_code_buf, 2195 (tcg_target_ulong)s->code_ptr); 2196 2197 return s->code_ptr - gen_code_buf; 2198 } tcg_gen_code 的工作是将中间码翻译成 host 机器码，它的主要函数是 tcg_gen_code_common. 2045 static inline int tcg_gen_code_common(TCGContext *s, uint8_t *gen_code_buf, 2046 long search_pc) 2047 { 2048 TCGOpcode opc; 2049 int op_index; 2050 const TCGOpDef *def; 2051 unsigned int dead_args; 2052 const TCGArg *args; 2053 2054 #ifdef DEBUG_DISAS 2055 if (unlikely(qemu_loglevel_mask(CPU_LOG_TB_OP))) { 2056 qemu_log("OP:\n"); 2057 tcg_dump_ops(s); 2058 qemu_log("\n"); 2059 } 2060 #endif 2061 2062 #ifdef USE_TCG_OPTIMIZATIONS 2063 gen_opparam_ptr = 2064 tcg_optimize(s, gen_opc_ptr, gen_opparam_buf, tcg_op_defs); 2065 #endif 2066 2067 #ifdef CONFIG_PROFILER 2068 s->la_time -= profile_getclock(); 2069 #endif 2070 tcg_liveness_analysis(s); 2071 #ifdef CONFIG_PROFILER 2072 s->la_time += profile_getclock(); 2073 #endif 2074 2075 #ifdef DEBUG_DISAS 2076 if (unlikely(qemu_loglevel_mask(CPU_LOG_TB_OP_OPT))) { 2077 qemu_log("OP after liveness analysis:\n"); 2078 tcg_dump_ops(s); 2079 qemu_log("\n"); 2080 } 2081 #endif 2082

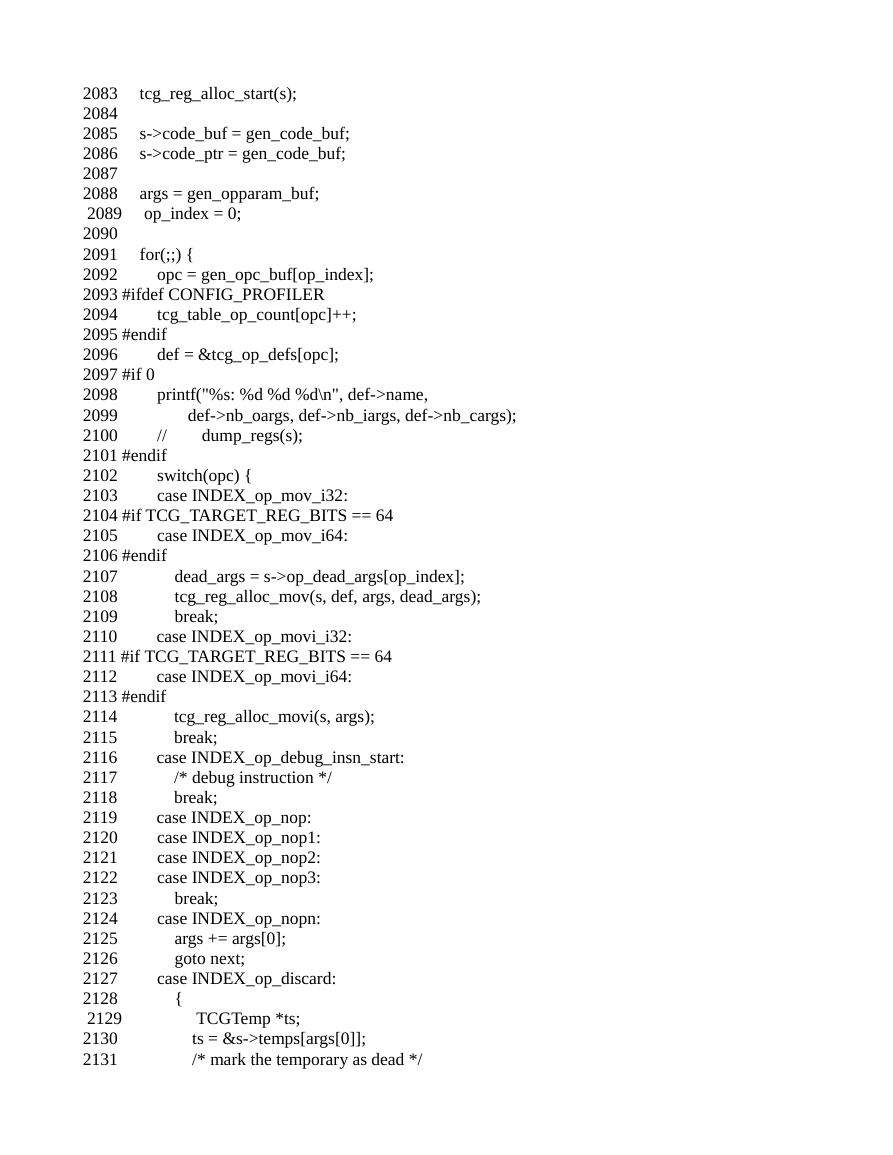

2083 tcg_reg_alloc_start(s); 2084 2085 s->code_buf = gen_code_buf; 2086 s->code_ptr = gen_code_buf; 2087 2088 args = gen_opparam_buf; 2089 op_index = 0; 2090 2091 for(;;) { 2092 opc = gen_opc_buf[op_index]; 2093 #ifdef CONFIG_PROFILER 2094 tcg_table_op_count[opc]++; 2095 #endif 2096 def = &tcg_op_defs[opc]; 2097 #if 0 2098 printf("%s: %d %d %d\n", def->name, 2099 def->nb_oargs, def->nb_iargs, def->nb_cargs); 2100 // dump_regs(s); 2101 #endif 2102 switch(opc) { 2103 case INDEX_op_mov_i32: 2104 #if TCG_TARGET_REG_BITS == 64 2105 case INDEX_op_mov_i64: 2106 #endif 2107 dead_args = s->op_dead_args[op_index]; 2108 tcg_reg_alloc_mov(s, def, args, dead_args); 2109 break; 2110 case INDEX_op_movi_i32: 2111 #if TCG_TARGET_REG_BITS == 64 2112 case INDEX_op_movi_i64: 2113 #endif 2114 tcg_reg_alloc_movi(s, args); 2115 break; 2116 case INDEX_op_debug_insn_start: 2117 /* debug instruction */ 2118 break; 2119 case INDEX_op_nop: 2120 case INDEX_op_nop1: 2121 case INDEX_op_nop2: 2122 case INDEX_op_nop3: 2123 break; 2124 case INDEX_op_nopn: 2125 args += args[0]; 2126 goto next; 2127 case INDEX_op_discard: 2128 { 2129 TCGTemp *ts; 2130 ts = &s->temps[args[0]]; 2131 /* mark the temporary as dead */

2132 if (!ts->fixed_reg) { 2133 if (ts->val_type == TEMP_VAL_REG) 2134 s->reg_to_temp[ts->reg] = -1; 2135 ts->val_type = TEMP_VAL_DEAD; 2136 } 2137 } 2138 break; 2139 case INDEX_op_set_label: 2140 tcg_reg_alloc_bb_end(s, s->reserved_regs); 2141 tcg_out_label(s, args[0], s->code_ptr); 2142 break; 2143 case INDEX_op_call: 2144 dead_args = s->op_dead_args[op_index]; 2145 args += tcg_reg_alloc_call(s, def, opc, args, dead_args); 2146 goto next; 2147 case INDEX_op_end: 2148 goto the_end; 2149 default: 2150 /* Sanity check that we've not introduced any unhandled opcodes. */ 2151 if (def->flags & TCG_OPF_NOT_PRESENT) { 2152 tcg_abort(); 2153 } 2154 /* Note: in order to speed up the code, it would be much 2155 faster to have specialized register allocator functions for 2156 some common argument patterns */ 2157 dead_args = s->op_dead_args[op_index]; 2158 tcg_reg_alloc_op(s, def, opc, args, dead_args); 2159 break; 2160 } 2161 args += def->nb_args; 2162 next: 2163 if (search_pc >= 0 && search_pc < s->code_ptr - gen_code_buf) { 2164 return op_index; 2165 } 2166 op_index++; 2167 #ifndef NDEBUG 2168 check_regs(s); 2169 #endif 2170 } 2171 the_end: 2172 return -1; 2173 } 配寄存器等，然后调用 tcg_out_op 将该中间码翻译成 host 机器码。大部分执行 default 分支，tcg_reg_alloc_op 主要是分析该指令的输入、输出约束，根据这些约束分

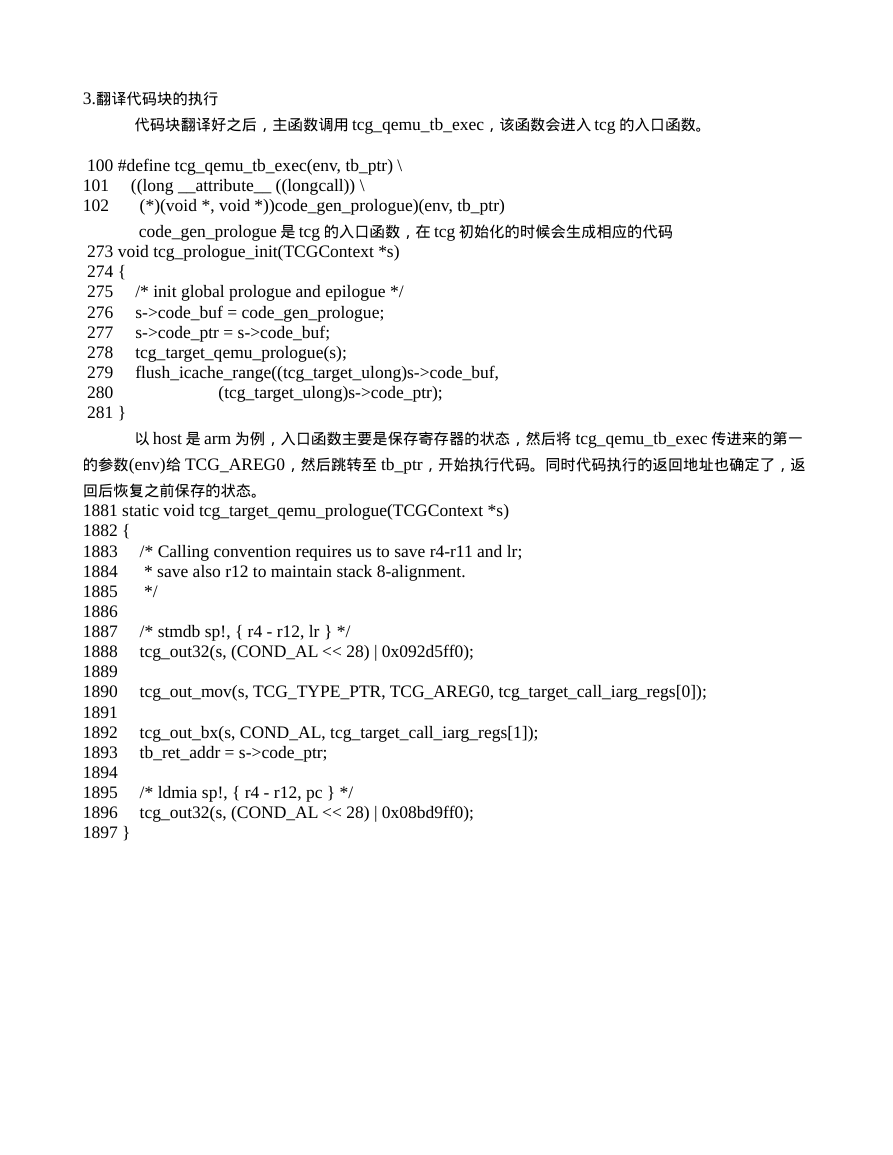

3.翻译代码块的执行代码块翻译好之后，主函数调用 tcg_qemu_tb_exec，该函数会进入 tcg 的入口函数。 100 #define tcg_qemu_tb_exec(env, tb_ptr) \ 101 ((long __attribute__ ((longcall)) \ 102 (*)(void *, void *))code_gen_prologue)(env, tb_ptr) code_gen_prologue 是 tcg 的入口函数，在 tcg 初始化的时候会生成相应的代码 273 void tcg_prologue_init(TCGContext *s) 274 { 275 /* init global prologue and epilogue */ 276 s->code_buf = code_gen_prologue; 277 s->code_ptr = s->code_buf; 278 tcg_target_qemu_prologue(s); 279 flush_icache_range((tcg_target_ulong)s->code_buf, 280 (tcg_target_ulong)s->code_ptr); 281 } 以 host 是 arm 为例，入口函数主要是保存寄存器的状态，然后将 tcg_qemu_tb_exec 传进来的第一的参数(env)给 TCG_AREG0，然后跳转至 tb_ptr，开始执行代码。同时代码执行的返回地址也确定了，返回后恢复之前保存的状态。 1881 static void tcg_target_qemu_prologue(TCGContext *s) 1882 { 1883 /* Calling convention requires us to save r4-r11 and lr; 1884 * save also r12 to maintain stack 8-alignment. 1885 */ 1886 1887 /* stmdb sp!, { r4 - r12, lr } */ 1888 tcg_out32(s, (COND_AL << 28) | 0x092d5ff0); 1889 1890 tcg_out_mov(s, TCG_TYPE_PTR, TCG_AREG0, tcg_target_call_iarg_regs[0]); 1891 1892 tcg_out_bx(s, COND_AL, tcg_target_call_iarg_regs[1]); 1893 tb_ret_addr = s->code_ptr; 1894 1895 /* ldmia sp!, { r4 - r12, pc } */ 1896 tcg_out32(s, (COND_AL << 28) | 0x08bd9ff0); 1897 }
