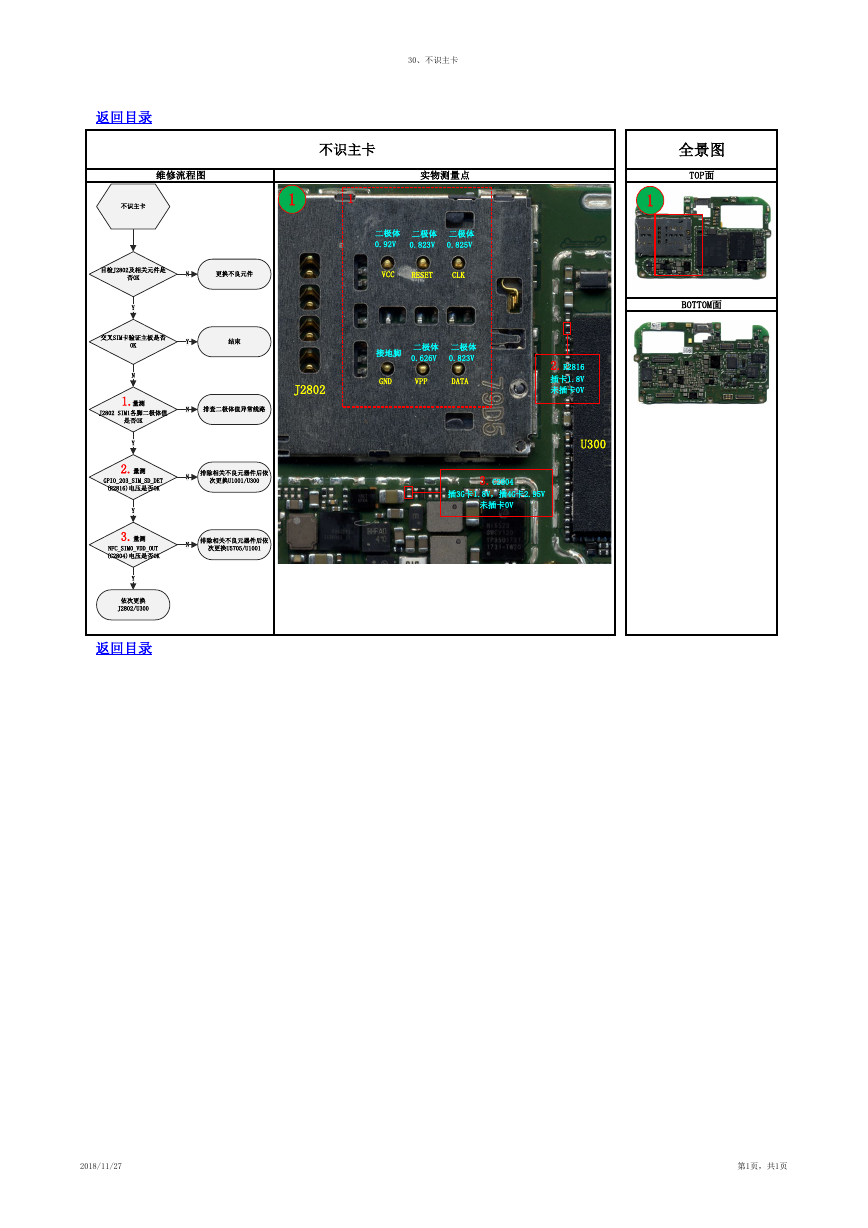

全景图 TOP面 1 BOTTOM面 30、不识主卡 返回目录 不识主卡 维修流程图 实物测量点 不识主卡 1 1 二极体 0.92V 二极体 0.823V 二极体 0.825V VCC RESET CLK 接地脚 二极体 0.626V 二极体 0.823V GND VPP DATA 2.R2816 插卡1.8V 未插卡0V U300 3.C2804 插3G卡1.8V，插4G卡2.95V 未插卡0V N 更换不良元件 Y 结束 目检J2802及相关元件是 否OK Y 交叉SIM卡验证主板是否 OK N 1.量测 J2802 SIM1各脚二极体值 N 排查二极体值异常线路 J2802 N 排除相关不良元器件后依 次更换U1001/U300 N 排除相关不良元器件后依 次更换U5705/U1001 是否OK Y 2.量测 GPIO_203_SIM_SD_DET (R2816)电压是否OK Y 3.量测 NFC_SIM0_VDD_OUT (C2804)电压是否OK Y 依次更换 J2802/U300 返回目录 2018/11/27 第1页，共1页
