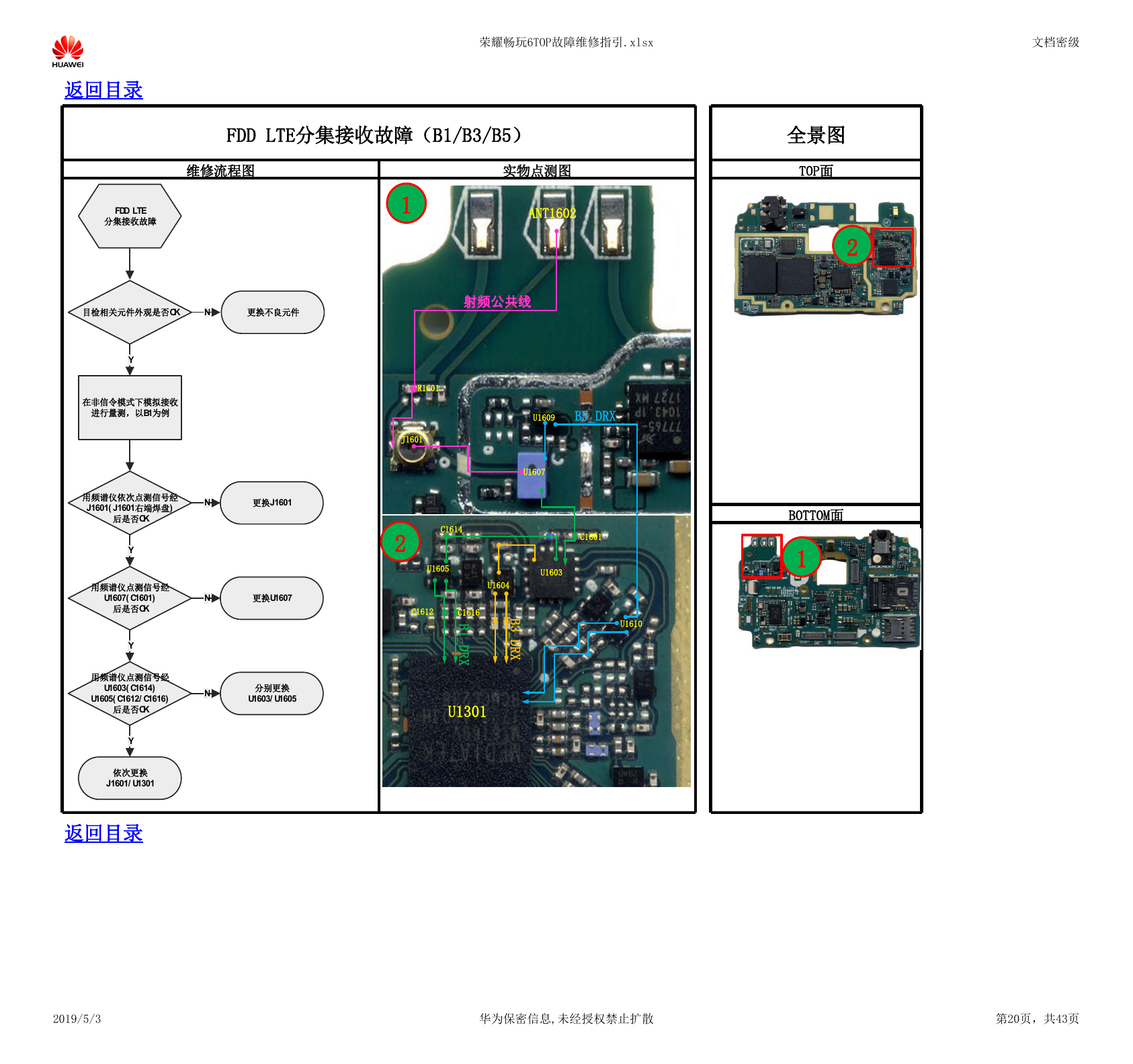

荣耀畅玩6TOP故障维修指引.xlsx 文档密级 返回目录 FDD LTE分集接收故障（B1/B3/B5） 维修流程图 1 实物点测图 ANT1602 全景图 TOP面 2 射频公共线 R1601 J1601 U1609 B5_DRX U1607 2 C1614 U1605 C1601 U1603 U1604 U1610 C1612 C1616 B 1 _ D R X B 3 _ D R X U1301 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第20页，共43页 FDD LTE 分集接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B1为例用频谱仪依次点测信号经J1601(J1601右端焊盘)后是否OKYY更换J1601N用频谱仪点测信号经U1607(C1601)后是否OKY更换U1607N用频谱仪点测信号经U1603(C1614)U1605(C1612/C1616)后是否OK分别更换U1603/U1605N依次更换J1601/U1301Y
