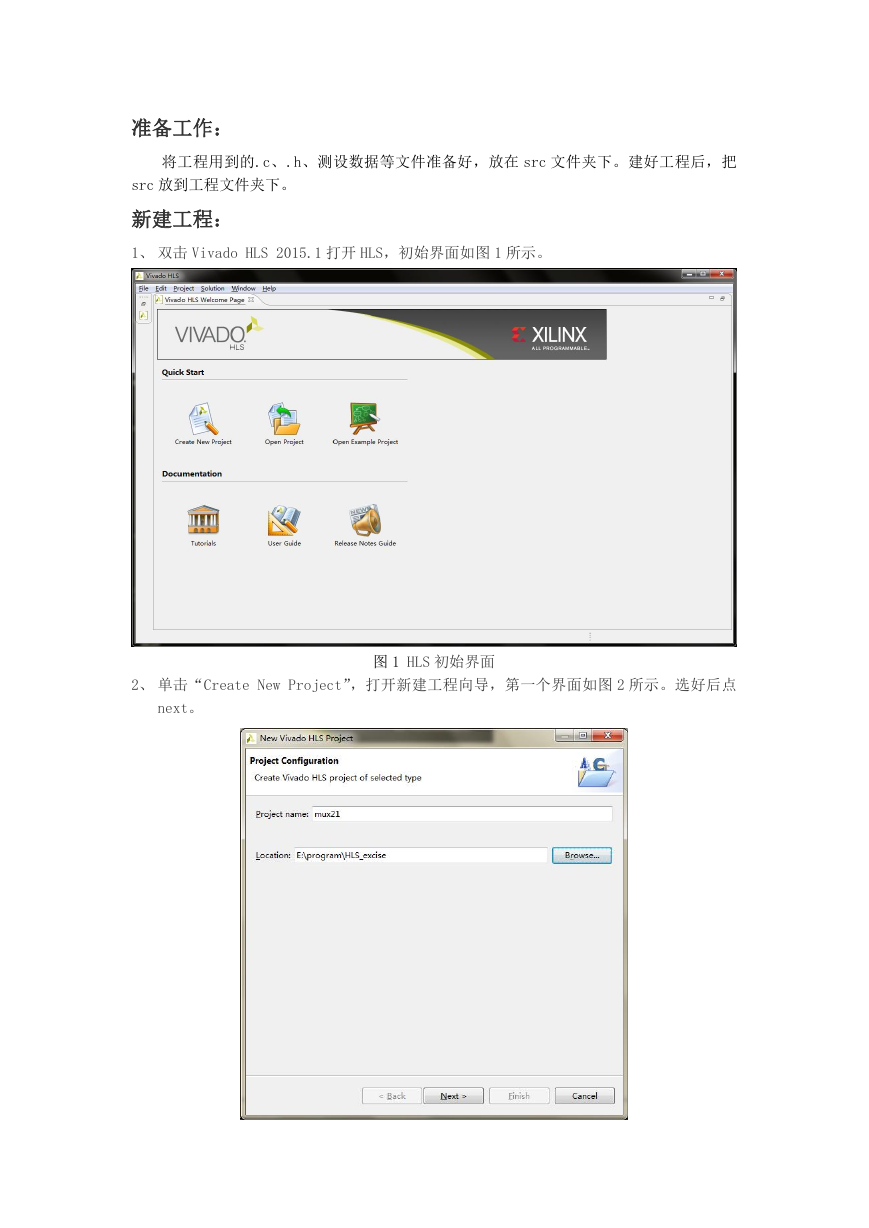

    准备工作： 将工程用到的.c、.h、测设数据等文件准备好，放在 src 文件夹下。建好工程后，把 src 放到工程文件夹下。 新建工程： 1、 双击 Vivado HLS 2015.1 打开 HLS，初始界面如图 1 所示。 2、 单击“Create New Project”，打开新建工程向导，第一个界面如图 2 所示。选好后点 图 1 HLS 初始界面 next。

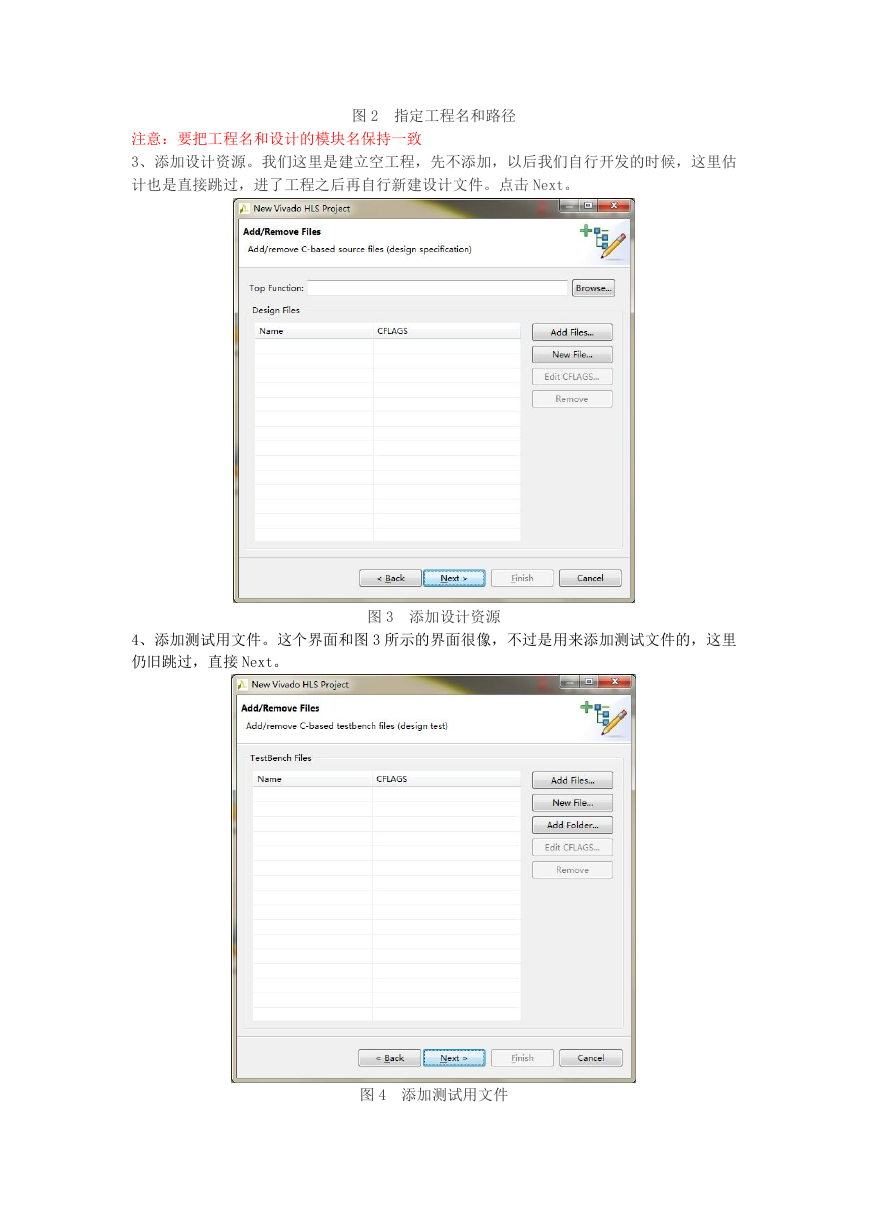

    图 2 指定工程名和路径 注意：要把工程名和设计的模块名保持一致 3、添加设计资源。我们这里是建立空工程，先不添加，以后我们自行开发的时候，这里估 计也是直接跳过，进了工程之后再自行新建设计文件。点击 Next。 4、添加测试用文件。这个界面和图 3 所示的界面很像，不过是用来添加测试文件的，这里 仍旧跳过，直接 Next。 图 3 添加设计资源 图 4 添加测试用文件

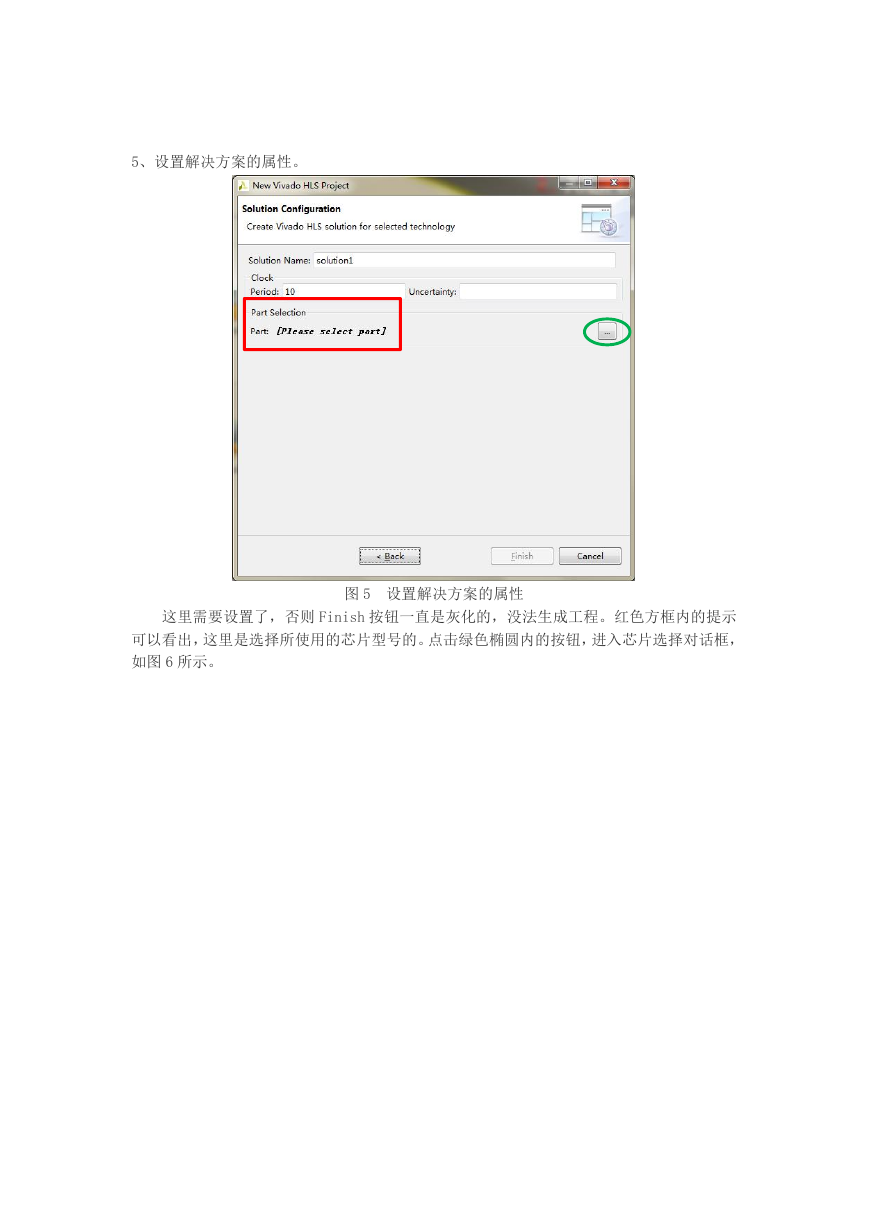

    5、设置解决方案的属性。 图 5 设置解决方案的属性 这里需要设置了，否则 Finish 按钮一直是灰化的，没法生成工程。红色方框内的提示 可以看出，这里是选择所使用的芯片型号的。点击绿色椭圆内的按钮，进入芯片选择对话框， 如图 6 所示。

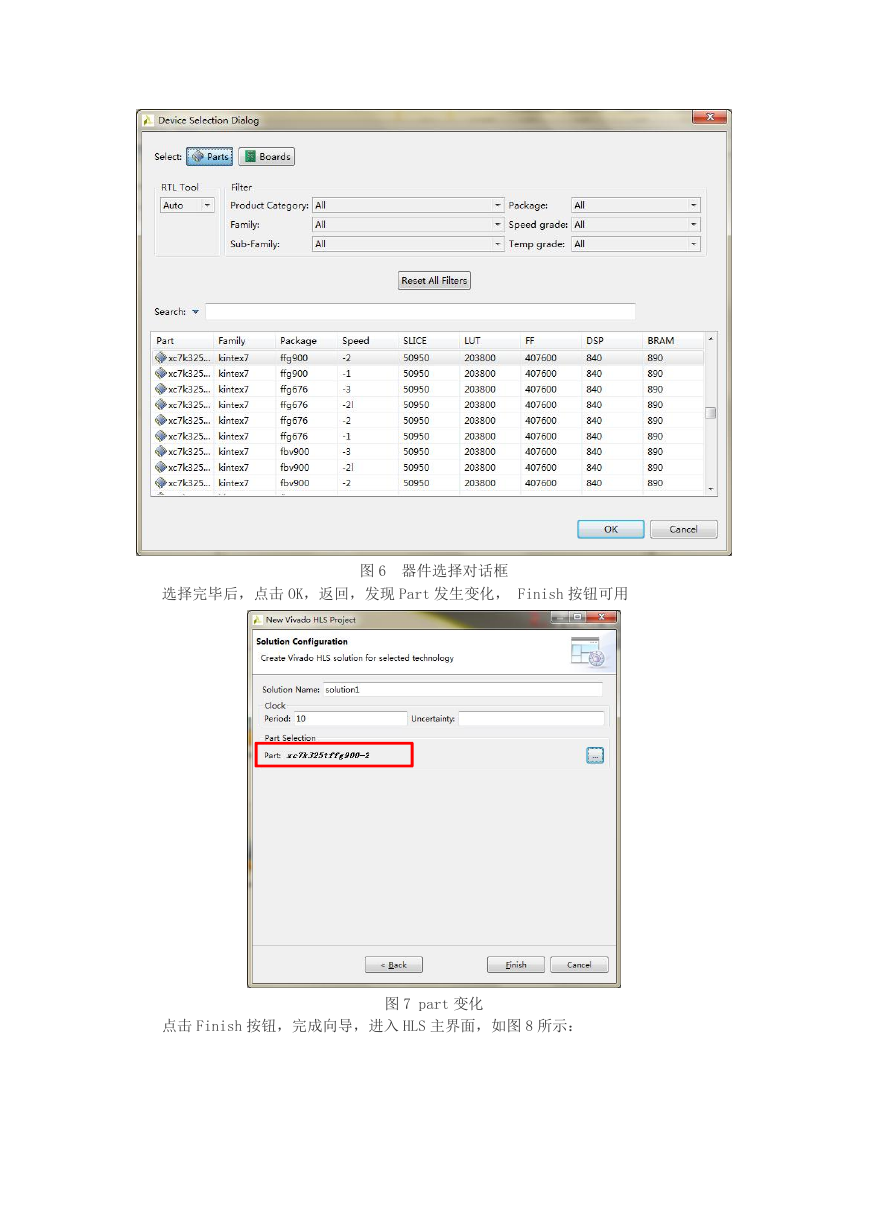

    选择完毕后，点击 OK，返回，发现 Part 发生变化， Finish 按钮可用 图 6 器件选择对话框 点击 Finish 按钮，完成向导，进入 HLS 主界面，如图 8 所示： 图 7 part 变化

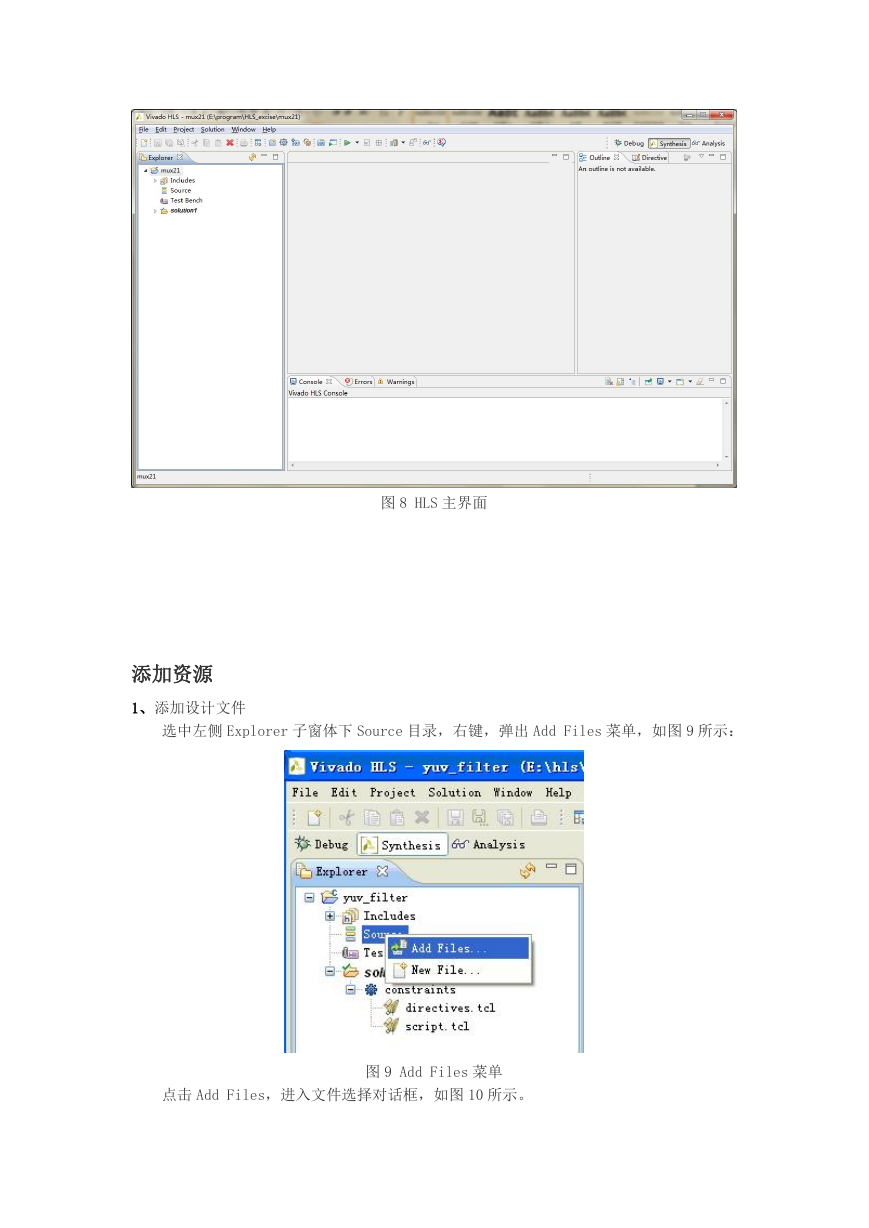

    图 8 HLS 主界面 添加资源 1、添加设计文件 选中左侧 Explorer 子窗体下 Source 目录，右键，弹出 Add Files 菜单，如图 9 所示： 点击 Add Files，进入文件选择对话框，如图 10 所示。 图 9 Add Files 菜单

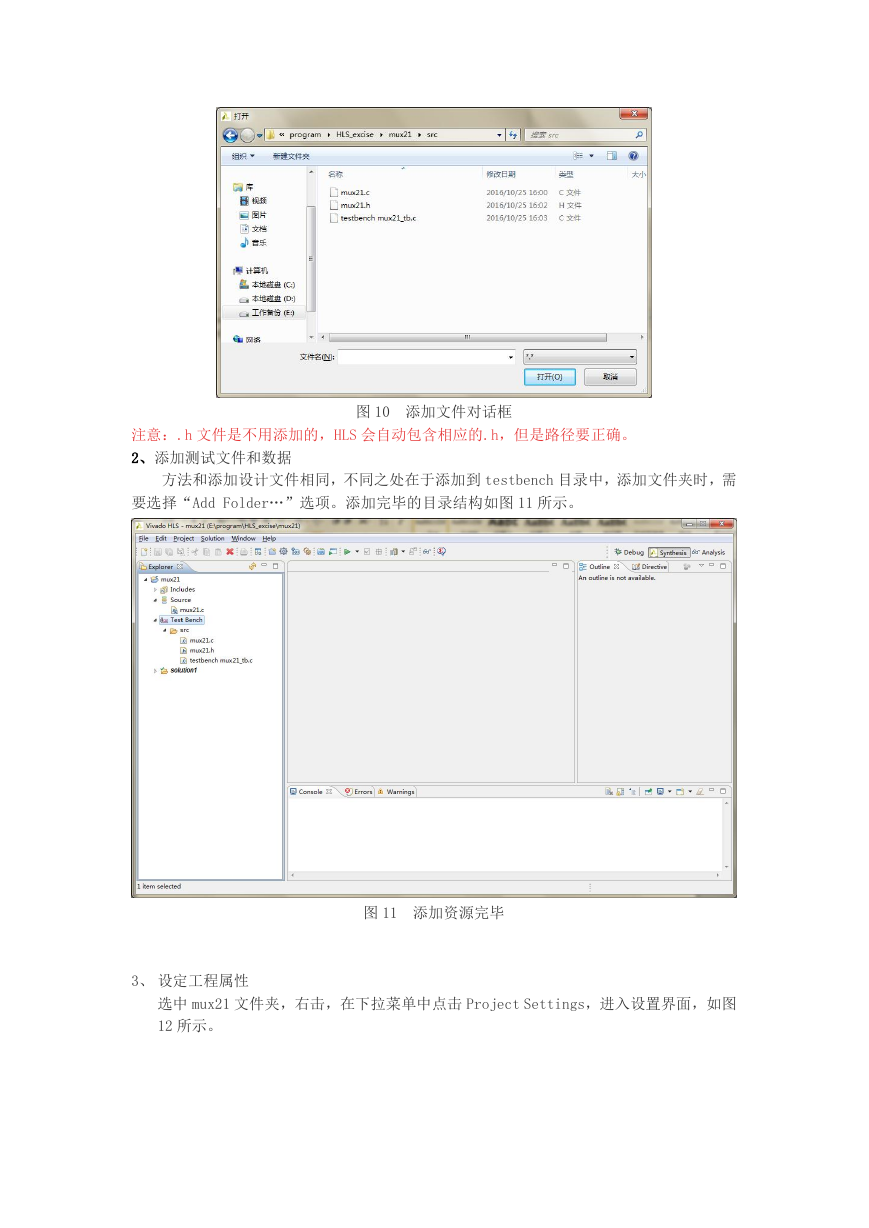

    图 10 添加文件对话框 注意：.h 文件是不用添加的，HLS 会自动包含相应的.h，但是路径要正确。 2、添加测试文件和数据 方法和添加设计文件相同，不同之处在于添加到 testbench 目录中，添加文件夹时，需 要选择“Add Folder…”选项。添加完毕的目录结构如图 11 所示。 图 11 添加资源完毕 3、 设定工程属性 选中 mux21 文件夹，右击，在下拉菜单中点击 Project Settings，进入设置界面，如图 12 所示。

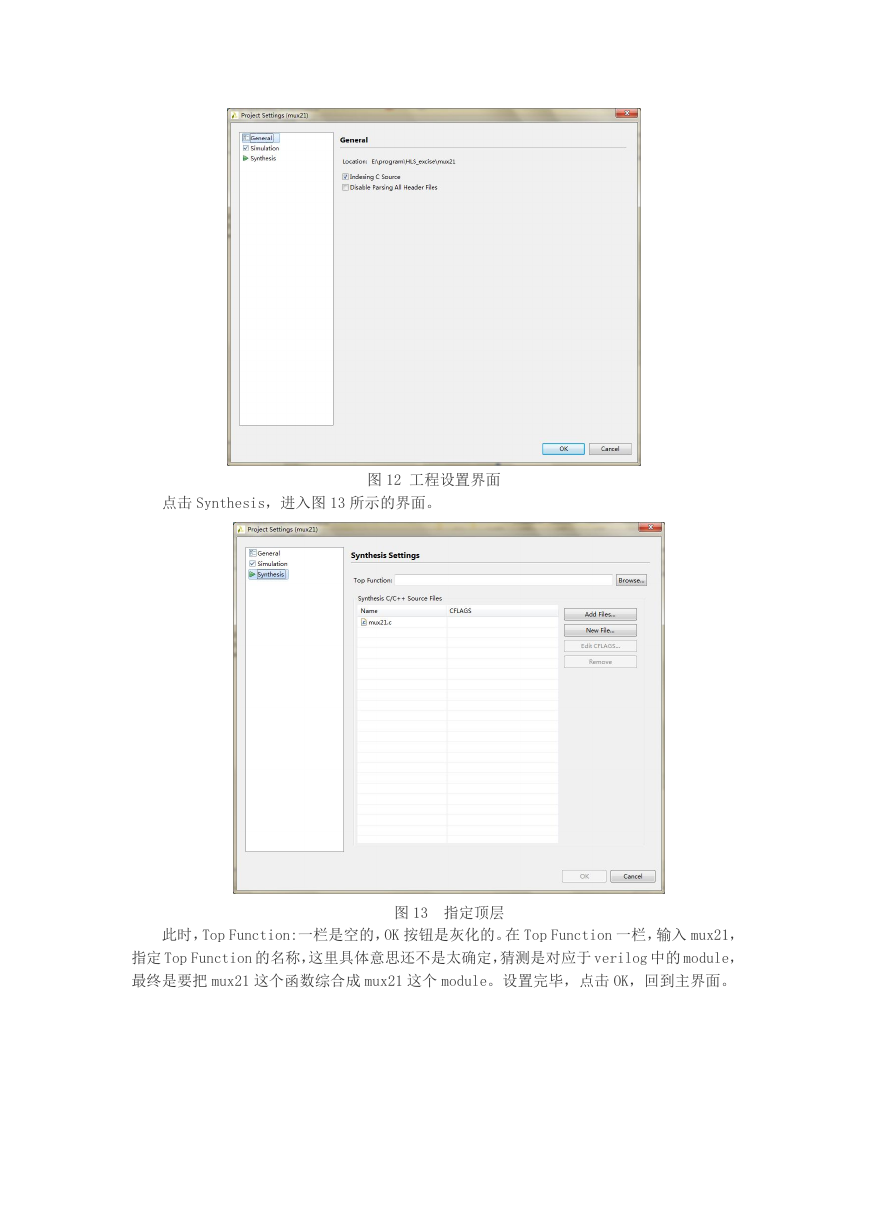

    点击 Synthesis，进入图 13 所示的界面。 图 12 工程设置界面 图 13 指定顶层 此时，Top Function:一栏是空的，OK 按钮是灰化的。在 Top Function 一栏，输入 mux21， 指定 Top Function 的名称，这里具体意思还不是太确定，猜测是对应于 verilog 中的 module， 最终是要把 mux21 这个函数综合成 mux21 这个 module。设置完毕，点击 OK，回到主界面。

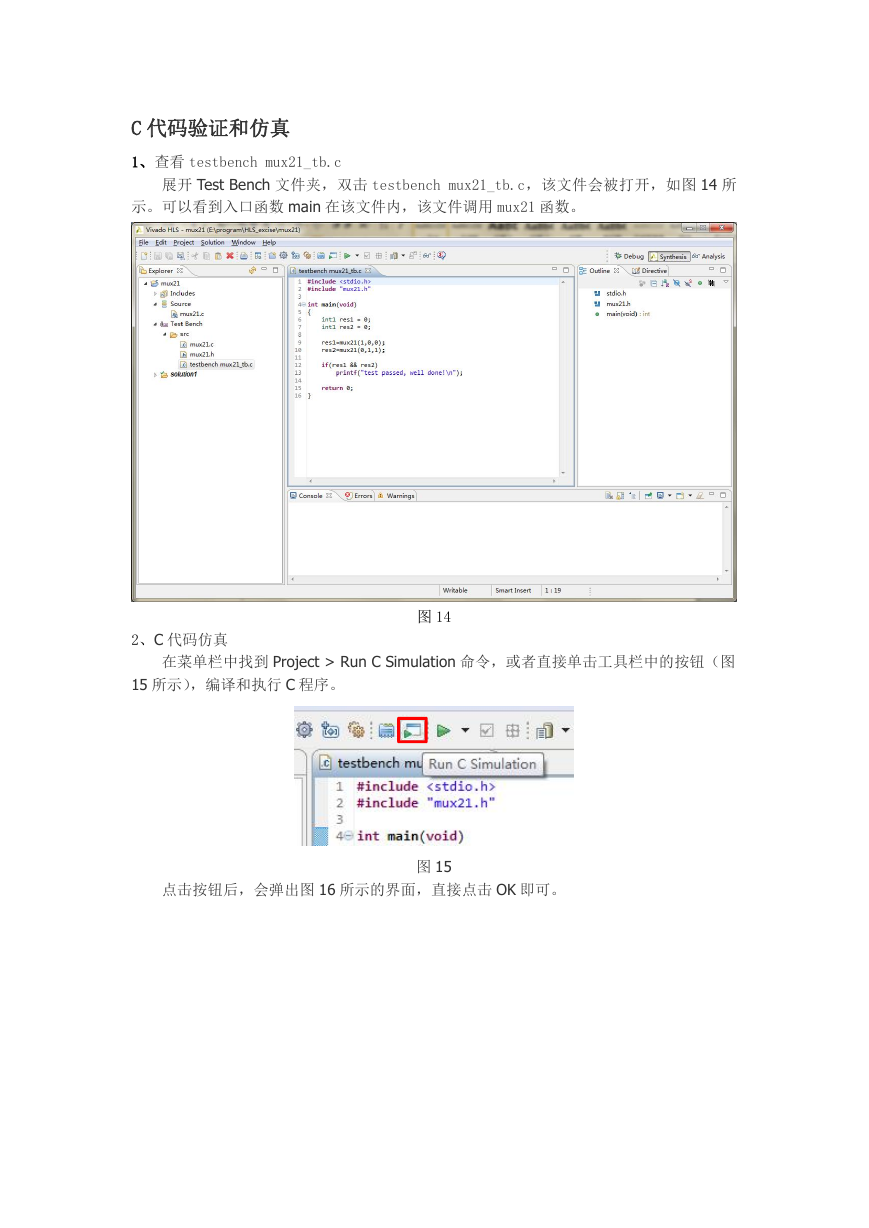

    C 代码验证和仿真 1、查看 testbench mux21_tb.c 展开 Test Bench 文件夹，双击 testbench mux21_tb.c，该文件会被打开，如图 14 所 示。可以看到入口函数 main 在该文件内，该文件调用 mux21 函数。 2、C 代码仿真 图 14 在菜单栏中找到 Project > Run C Simulation 命令，或者直接单击工具栏中的按钮（图 15 所示），编译和执行 C 程序。 点击按钮后，会弹出图 16 所示的界面，直接点击 OK 即可。 图 15
