    协议层：
    第四章 超速数据流模型
    第七章 链路层
    、协议层
    8.1超速事务处理
    随着向设备端点请求或者发送数据，主机开始超速事务处理。随着端点发送数据或者对接收数据应答完成事务处理。在超速总线上的一次传输是一次从设备到主机的数据请求，然后将其分解为一次或者几次突发事务处理。当超速主机在等待当前总线事务完成的时候， 它可能会开始一次或多次OUT总线事务输出到一个或几个端点。然而，超速主机不应该开始另外一次对端点的IN总线事务，直到主机：（同时能进行多个OUT事务，只能进行一个IN事务）
    收到一个DP包或者NRDY或STALL TP包或者因为当前被发送到非同步端点的ACK TP包的事务处理超时
    收到了所有被请求的DP包或者主机收到一个短包，或者一个最后包标志域置位的DP包，或者因为当前被发送到同步端点的ACK TP（注意同步端点没有错误应答）事务处理超时
    对于非同步传输，端点可以通过下面应答有效的事务处理：
    返回一个NRDY TP包
    在OUT事务中通过返回一个ACK TP（正确应答）包接收数据
    在IN事务中返回一个或更多数据包
    如果发生了内部端点错误，则返回一个STALL TP包
    一个NRDY TP包应答指示端点还没有准备好接受或发送数据。因此，设备端点和主机之间不应该有更多进一步操作，除非端点通知主机它准备好了。允许在设备和主机之间实现一个链路降低功耗状态，直到端点准备好接受或发送数据。当准备好时，端点异步发送一个通知（ERDY TP）给主机，告知它现在准备好移动数据，主机通过重新安排请求事务进行应答（返回ACK TP?）。注意当它们被主机进行周期性轮询服务时，同步传输不使用ERDY和NRDY TP包。此外，发送到或者接收自同步端点的数据包不被应答（同步传输不检测错误，不...
    端点只对主机的要求做应答。主机是负责在总线上安排事务处理，保证数据传输的正确与公平，这通过IN和OUT请求的命令和时序来实现。事务处理不是广播的（USB2.0是广播），在主机和设备间的包传输是有一条直接路径。任何没有使用的链路都会进入降低功耗状态，使得总线遵从强制的电源管理。
    BULK transactions：
    Control Transfers：（控制传输）
    Isochronous Transaction：

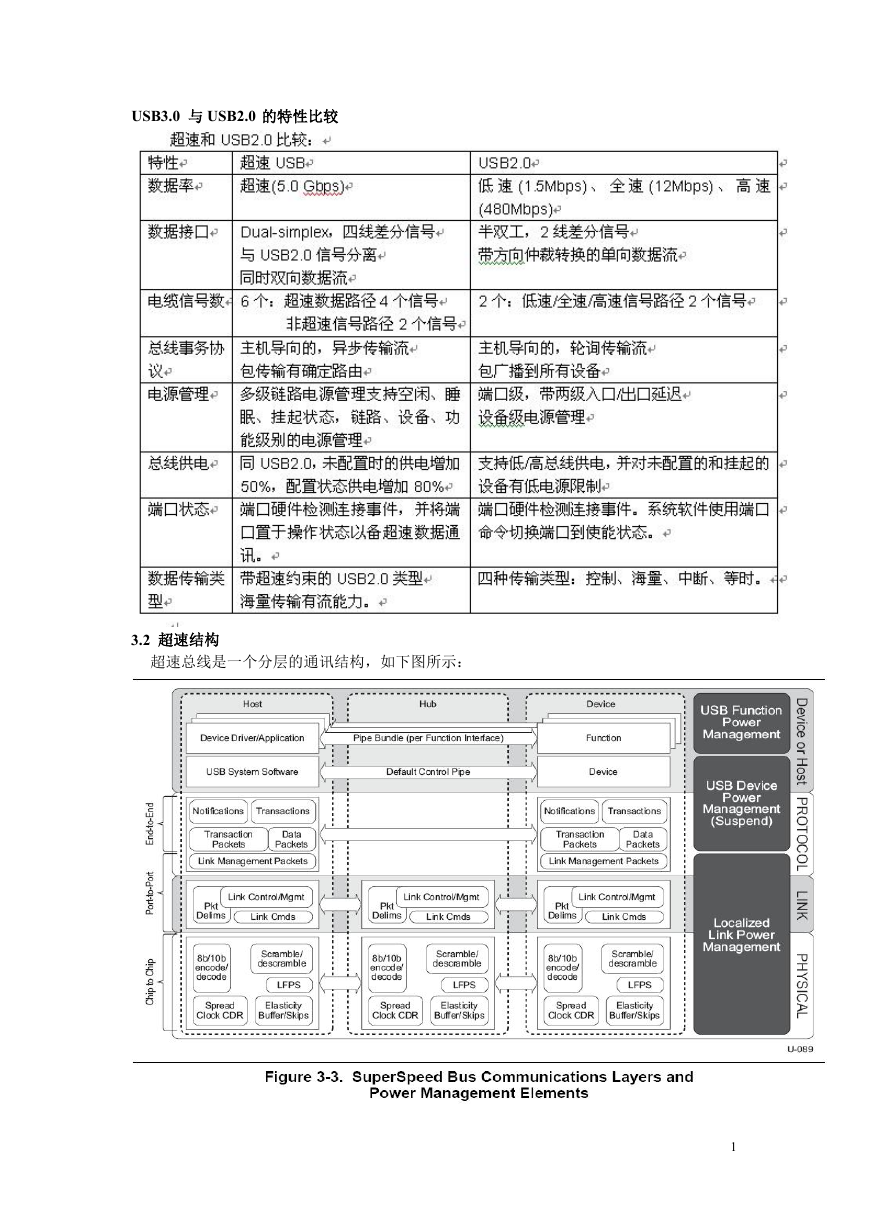

    USB3.0 与 USB2.0 的特性比较 3.2 超速结构 超速总线是一个分层的通讯结构，如下图所示： 1

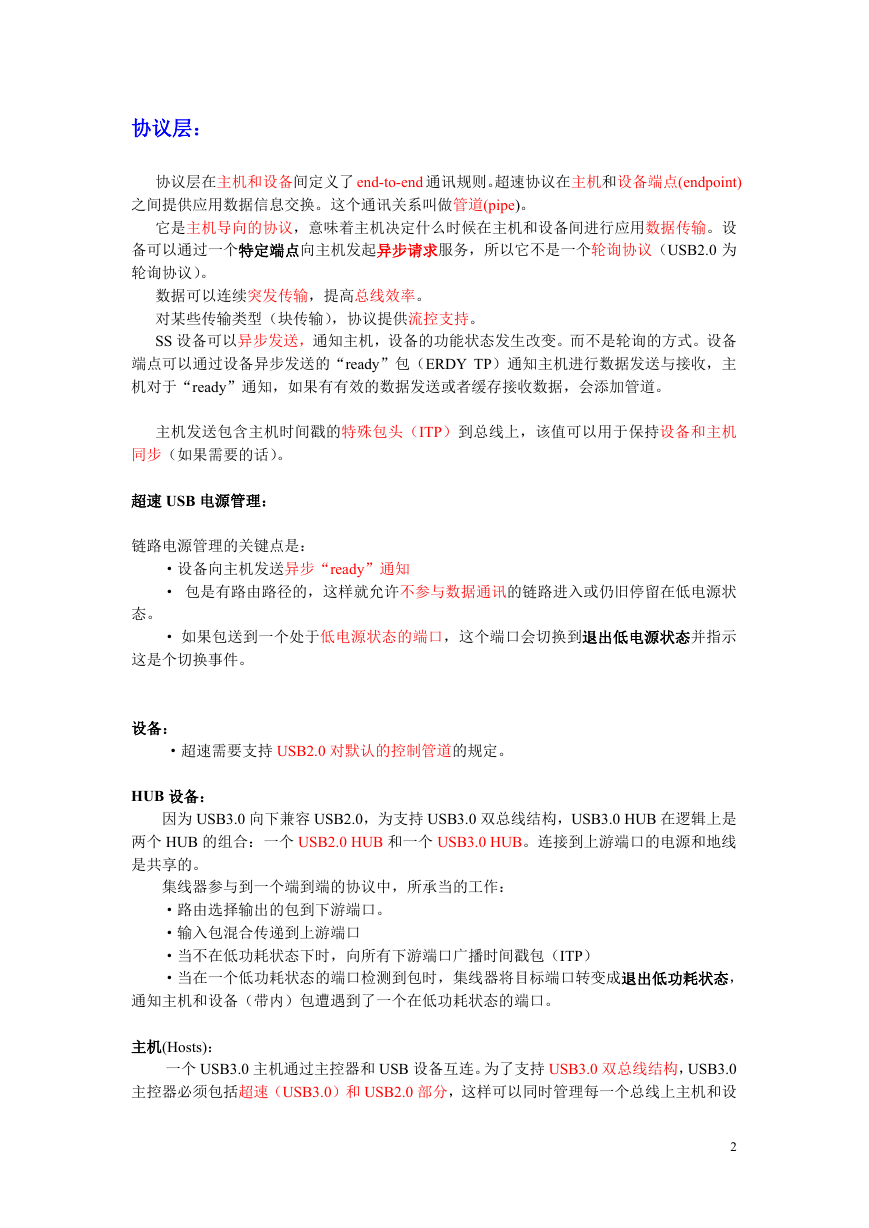

    协议层： 协议层在主机和设备间定义了 end-to-end 通讯规则。超速协议在主机和设备端点(endpoint) 之间提供应用数据信息交换。这个通讯关系叫做管道(pipe)。 它是主机导向的协议，意味着主机决定什么时候在主机和设备间进行应用数据传输。设 备可以通过一个特定端点向主机发起异步请求服务，所以它不是一个轮询协议（USB2.0 为 轮询协议）。 数据可以连续突发传输，提高总线效率。 对某些传输类型（块传输），协议提供流控支持。 SS 设备可以异步发送，通知主机，设备的功能状态发生改变。而不是轮询的方式。设备 端点可以通过设备异步发送的“ready”包（ERDY TP）通知主机进行数据发送与接收，主 机对于“ready”通知，如果有有效的数据发送或者缓存接收数据，会添加管道。 主机发送包含主机时间戳的特殊包头（ITP）到总线上，该值可以用于保持设备和主机 同步（如果需要的话）。 超速 USB 电源管理： 链路电源管理的关键点是： ·设备向主机发送异步“ready”通知 · 包是有路由路径的，这样就允许不参与数据通讯的链路进入或仍旧停留在低电源状 态。 · 如果包送到一个处于低电源状态的端口，这个端口会切换到退出低电源状态并指示 这是个切换事件。 设备： ·超速需要支持 USB2.0 对默认的控制管道的规定。 HUB 设备： 因为 USB3.0 向下兼容 USB2.0，为支持 USB3.0 双总线结构，USB3.0 HUB 在逻辑上是 两个 HUB 的组合：一个 USB2.0 HUB 和一个 USB3.0 HUB。连接到上游端口的电源和地线 是共享的。 集线器参与到一个端到端的协议中，所承当的工作： ·路由选择输出的包到下游端口。 ·输入包混合传递到上游端口 ·当不在低功耗状态下时，向所有下游端口广播时间戳包（ITP） ·当在一个低功耗状态的端口检测到包时，集线器将目标端口转变成退出低功耗状态， 通知主机和设备（带内）包遭遇到了一个在低功耗状态的端口。 主机(Hosts)： 一个 USB3.0 主机通过主控器和 USB 设备互连。为了支持 USB3.0 双总线结构，USB3.0 主控器必须包括超速（USB3.0）和 USB2.0 部分，这样可以同时管理每一个总线上主机和设 2

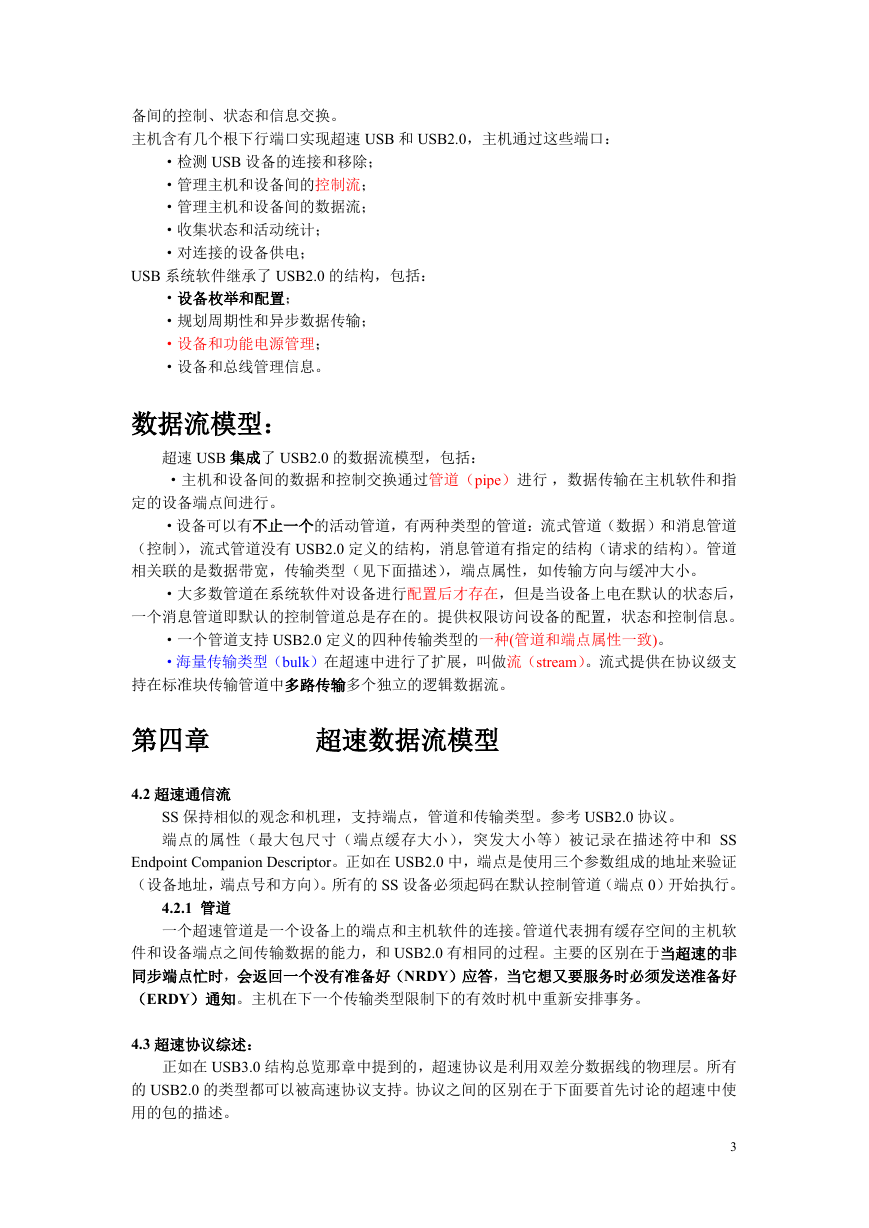

    备间的控制、状态和信息交换。 主机含有几个根下行端口实现超速 USB 和 USB2.0，主机通过这些端口： ·检测 USB 设备的连接和移除； ·管理主机和设备间的控制流； ·管理主机和设备间的数据流； ·收集状态和活动统计； ·对连接的设备供电； USB 系统软件继承了 USB2.0 的结构，包括： ·设备枚举和配置； ·规划周期性和异步数据传输； ·设备和功能电源管理； ·设备和总线管理信息。 数据流模型： 超速 USB 集成了 USB2.0 的数据流模型，包括： ·主机和设备间的数据和控制交换通过管道（pipe）进行 ，数据传输在主机软件和指 定的设备端点间进行。 ·设备可以有不止一个的活动管道，有两种类型的管道：流式管道（数据）和消息管道 （控制），流式管道没有 USB2.0 定义的结构，消息管道有指定的结构（请求的结构）。管道 相关联的是数据带宽，传输类型（见下面描述），端点属性，如传输方向与缓冲大小。 ·大多数管道在系统软件对设备进行配置后才存在，但是当设备上电在默认的状态后， 一个消息管道即默认的控制管道总是存在的。提供权限访问设备的配置，状态和控制信息。 ·一个管道支持 USB2.0 定义的四种传输类型的一种(管道和端点属性一致)。 ·海量传输类型（bulk）在超速中进行了扩展，叫做流（stream）。流式提供在协议级支 持在标准块传输管道中多路传输多个独立的逻辑数据流。 第四章 超速数据流模型 4.2 超速通信流 SS 保持相似的观念和机理，支持端点，管道和传输类型。参考 USB2.0 协议。 端点的属性（最大包尺寸（端点缓存大小），突发大小等）被记录在描述符中和 SS Endpoint Companion Descriptor。正如在 USB2.0 中，端点是使用三个参数组成的地址来验证 （设备地址，端点号和方向）。所有的 SS 设备必须起码在默认控制管道（端点 0）开始执行。 4.2.1 管道 一个超速管道是一个设备上的端点和主机软件的连接。管道代表拥有缓存空间的主机软 件和设备端点之间传输数据的能力，和 USB2.0 有相同的过程。主要的区别在于当超速的非 同步端点忙时，会返回一个没有准备好（NRDY）应答，当它想又要服务时必须发送准备好 （ERDY）通知。主机在下一个传输类型限制下的有效时机中重新安排事务。 4.3 超速协议综述： 正如在 USB3.0 结构总览那章中提到的，超速协议是利用双差分数据线的物理层。所有 的 USB2.0 的类型都可以被高速协议支持。协议之间的区别在于下面要首先讨论的超速中使 用的包的描述。 3

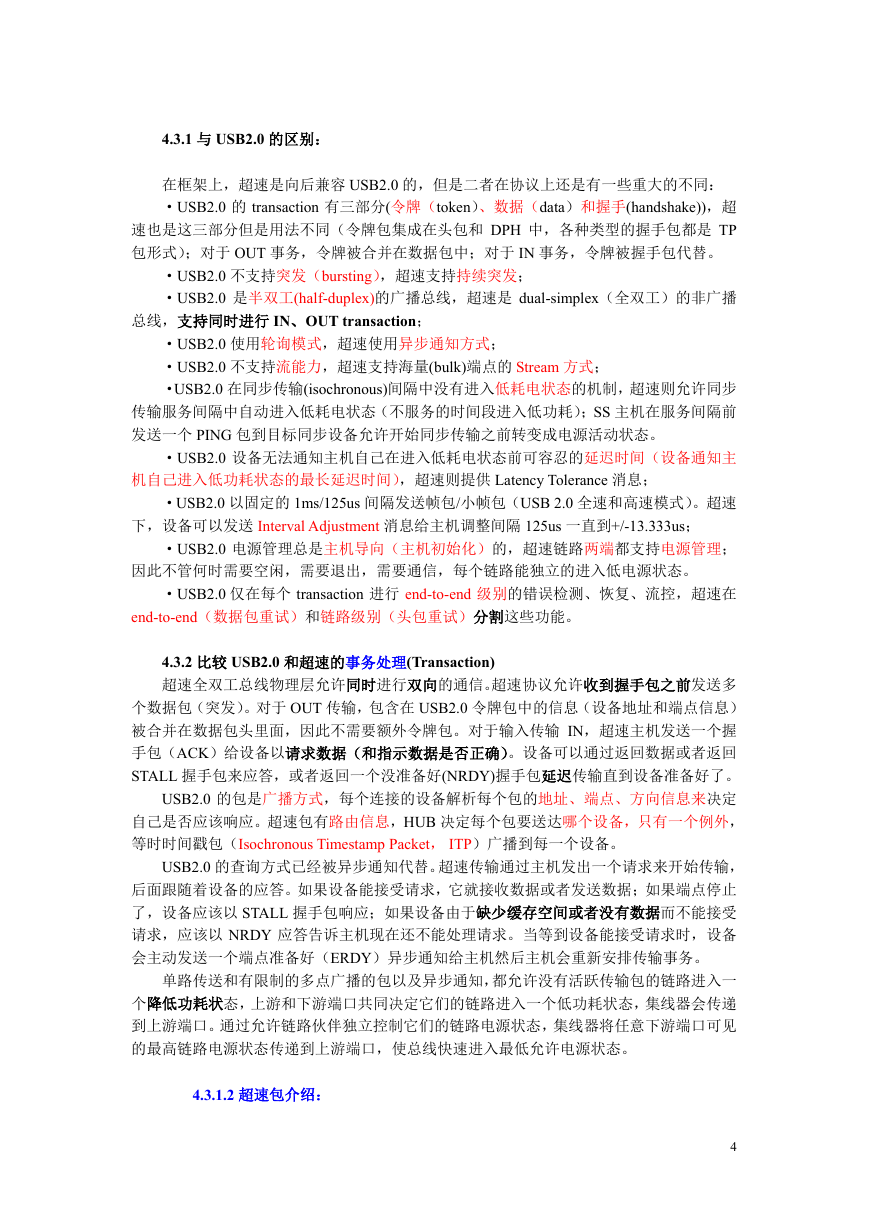

    4.3.1 与 USB2.0 的区别： 在框架上，超速是向后兼容 USB2.0 的，但是二者在协议上还是有一些重大的不同： ·USB2.0 的 transaction 有三部分(令牌（token）、数据（data）和握手(handshake))，超 速也是这三部分但是用法不同（令牌包集成在头包和 DPH 中，各种类型的握手包都是 TP 包形式）；对于 OUT 事务，令牌被合并在数据包中；对于 IN 事务，令牌被握手包代替。 ·USB2.0 不支持突发（bursting），超速支持持续突发； ·USB2.0 是半双工(half-duplex)的广播总线，超速是 dual-simplex（全双工）的非广播 总线，支持同时进行 IN、OUT transaction； ·USB2.0 使用轮询模式，超速使用异步通知方式； ·USB2.0 不支持流能力，超速支持海量(bulk)端点的 Stream 方式； ·USB2.0 在同步传输(isochronous)间隔中没有进入低耗电状态的机制，超速则允许同步 传输服务间隔中自动进入低耗电状态（不服务的时间段进入低功耗）；SS 主机在服务间隔前 发送一个 PING 包到目标同步设备允许开始同步传输之前转变成电源活动状态。 ·USB2.0 设备无法通知主机自己在进入低耗电状态前可容忍的延迟时间（设备通知主 机自己进入低功耗状态的最长延迟时间），超速则提供 Latency Tolerance 消息； ·USB2.0 以固定的 1ms/125us 间隔发送帧包/小帧包（USB 2.0 全速和高速模式）。超速 下，设备可以发送 Interval Adjustment 消息给主机调整间隔 125us 一直到+/-13.333us； ·USB2.0 电源管理总是主机导向（主机初始化）的，超速链路两端都支持电源管理； 因此不管何时需要空闲，需要退出，需要通信，每个链路能独立的进入低电源状态。 ·USB2.0 仅在每个 transaction 进行 end-to-end 级别的错误检测、恢复、流控，超速在 end-to-end（数据包重试）和链路级别（头包重试）分割这些功能。 4.3.2 比较 USB2.0 和超速的事务处理(Transaction) 超速全双工总线物理层允许同时进行双向的通信。超速协议允许收到握手包之前发送多 个数据包（突发）。对于 OUT 传输，包含在 USB2.0 令牌包中的信息（设备地址和端点信息） 被合并在数据包头里面，因此不需要额外令牌包。对于输入传输 IN，超速主机发送一个握 手包（ACK）给设备以请求数据（和指示数据是否正确）。设备可以通过返回数据或者返回 STALL 握手包来应答，或者返回一个没准备好(NRDY)握手包延迟传输直到设备准备好了。 USB2.0 的包是广播方式，每个连接的设备解析每个包的地址、端点、方向信息来决定 自己是否应该响应。超速包有路由信息，HUB 决定每个包要送达哪个设备，只有一个例外， 等时时间戳包（Isochronous Timestamp Packet， ITP）广播到每一个设备。 USB2.0 的查询方式已经被异步通知代替。超速传输通过主机发出一个请求来开始传输， 后面跟随着设备的应答。如果设备能接受请求，它就接收数据或者发送数据；如果端点停止 了，设备应该以 STALL 握手包响应；如果设备由于缺少缓存空间或者没有数据而不能接受 请求，应该以 NRDY 应答告诉主机现在还不能处理请求。当等到设备能接受请求时，设备 会主动发送一个端点准备好（ERDY）异步通知给主机然后主机会重新安排传输事务。 单路传送和有限制的多点广播的包以及异步通知，都允许没有活跃传输包的链路进入一 个降低功耗状态，上游和下游端口共同决定它们的链路进入一个低功耗状态，集线器会传递 到上游端口。通过允许链路伙伴独立控制它们的链路电源状态，集线器将任意下游端口可见 的最高链路电源状态传递到上游端口，使总线快速进入最低允许电源状态。 4.3.1.2 超速包介绍： 4

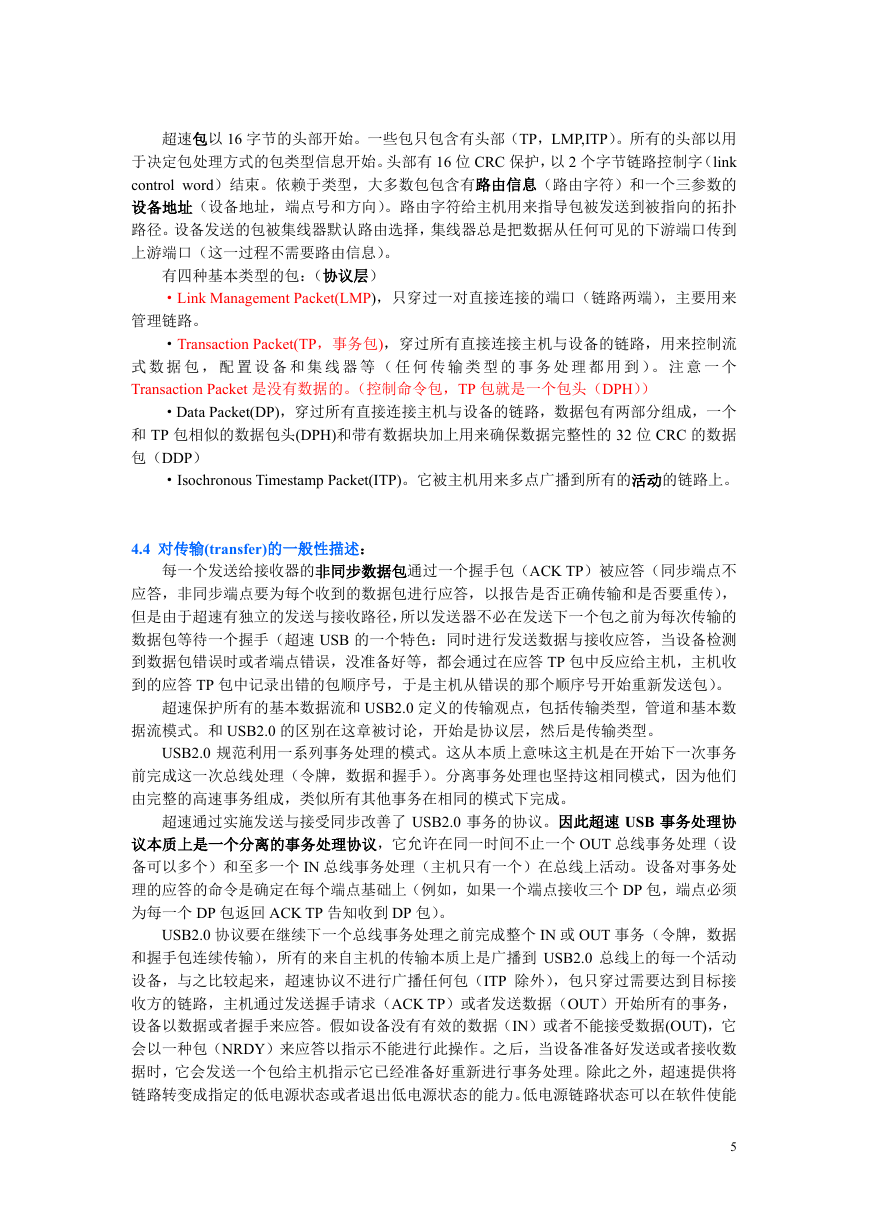

    超速包以 16 字节的头部开始。一些包只包含有头部（TP，LMP,ITP）。所有的头部以用 于决定包处理方式的包类型信息开始。头部有 16 位 CRC 保护，以 2 个字节链路控制字（link control word）结束。依赖于类型，大多数包包含有路由信息（路由字符）和一个三参数的 设备地址（设备地址，端点号和方向）。路由字符给主机用来指导包被发送到被指向的拓扑 路径。设备发送的包被集线器默认路由选择，集线器总是把数据从任何可见的下游端口传到 上游端口（这一过程不需要路由信息）。 有四种基本类型的包：（协议层） ·Link Management Packet(LMP)，只穿过一对直接连接的端口（链路两端），主要用来 管理链路。 ·Transaction Packet(TP，事务包)，穿过所有直接连接主机与设备的链路，用来控制流 式 数 据 包 ， 配 置 设 备 和 集 线 器 等 （ 任 何 传 输 类 型 的 事 务 处 理 都 用 到 ）。 注 意 一 个 Transaction Packet 是没有数据的。（控制命令包，TP 包就是一个包头（DPH）） ·Data Packet(DP)，穿过所有直接连接主机与设备的链路，数据包有两部分组成，一个 和 TP 包相似的数据包头(DPH)和带有数据块加上用来确保数据完整性的 32 位 CRC 的数据 包（DDP） ·Isochronous Timestamp Packet(ITP)。它被主机用来多点广播到所有的活动的链路上。 4.4 对传输(transfer)的一般性描述： 每一个发送给接收器的非同步数据包通过一个握手包（ACK TP）被应答（同步端点不 应答，非同步端点要为每个收到的数据包进行应答，以报告是否正确传输和是否要重传）， 但是由于超速有独立的发送与接收路径，所以发送器不必在发送下一个包之前为每次传输的 数据包等待一个握手（超速 USB 的一个特色：同时进行发送数据与接收应答，当设备检测 到数据包错误时或者端点错误，没准备好等，都会通过在应答 TP 包中反应给主机，主机收 到的应答 TP 包中记录出错的包顺序号，于是主机从错误的那个顺序号开始重新发送包）。 超速保护所有的基本数据流和 USB2.0 定义的传输观点，包括传输类型，管道和基本数 据流模式。和 USB2.0 的区别在这章被讨论，开始是协议层，然后是传输类型。 USB2.0 规范利用一系列事务处理的模式。这从本质上意味这主机是在开始下一次事务 前完成这一次总线处理（令牌，数据和握手）。分离事务处理也坚持这相同模式，因为他们 由完整的高速事务组成，类似所有其他事务在相同的模式下完成。 超速通过实施发送与接受同步改善了 USB2.0 事务的协议。因此超速 USB 事务处理协 议本质上是一个分离的事务处理协议，它允许在同一时间不止一个 OUT 总线事务处理（设 备可以多个）和至多一个 IN 总线事务处理（主机只有一个）在总线上活动。设备对事务处 理的应答的命令是确定在每个端点基础上（例如，如果一个端点接收三个 DP 包，端点必须 为每一个 DP 包返回 ACK TP 告知收到 DP 包）。 USB2.0 协议要在继续下一个总线事务处理之前完成整个 IN 或 OUT 事务（令牌，数据 和握手包连续传输），所有的来自主机的传输本质上是广播到 USB2.0 总线上的每一个活动 设备，与之比较起来，超速协议不进行广播任何包（ITP 除外），包只穿过需要达到目标接 收方的链路，主机通过发送握手请求（ACK TP）或者发送数据（OUT）开始所有的事务， 设备以数据或者握手来应答。假如设备没有有效的数据（IN）或者不能接受数据(OUT)，它 会以一种包（NRDY）来应答以指示不能进行此操作。之后，当设备准备好发送或者接收数 据时，它会发送一个包给主机指示它已经准备好重新进行事务处理。除此之外，超速提供将 链路转变成指定的低电源状态或者退出低电源状态的能力。低电源链路状态可以在软件使能 5

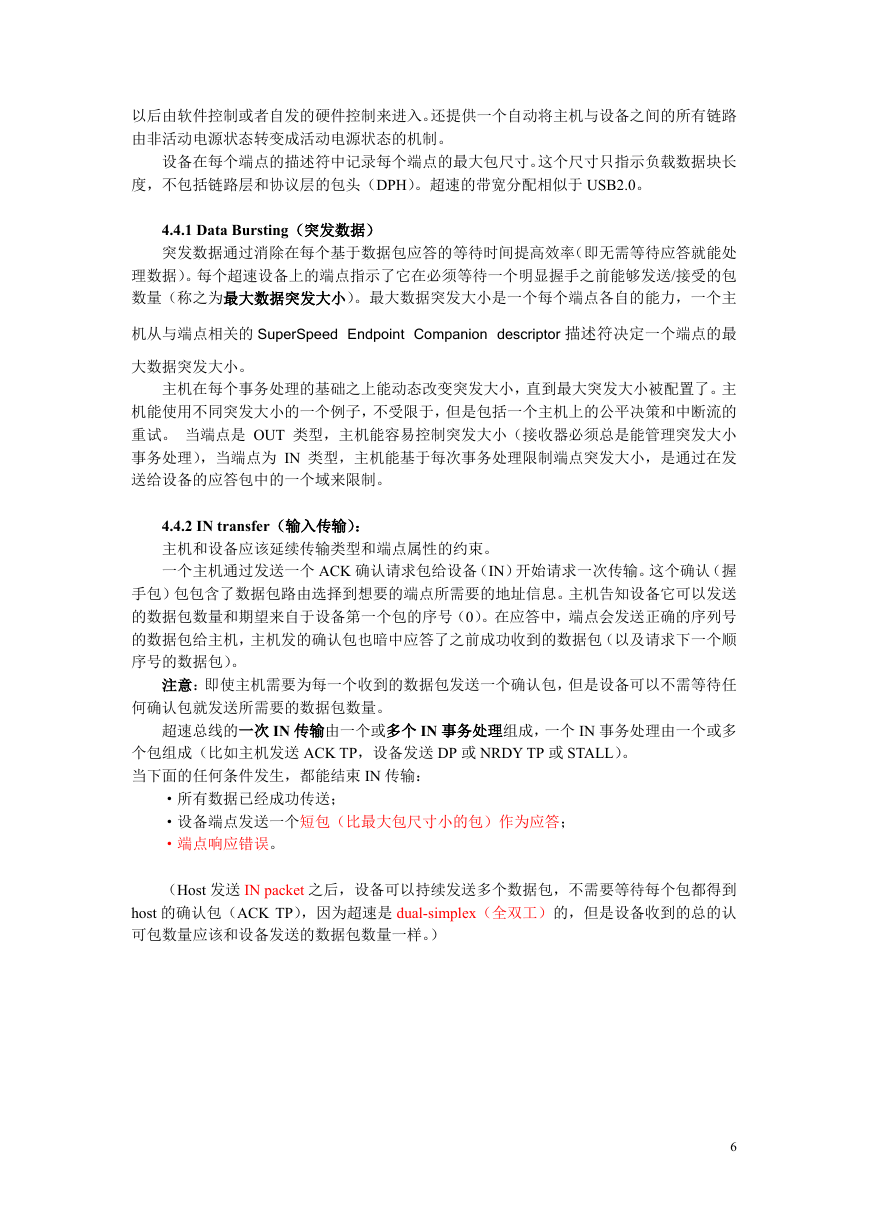

    以后由软件控制或者自发的硬件控制来进入。还提供一个自动将主机与设备之间的所有链路 由非活动电源状态转变成活动电源状态的机制。 设备在每个端点的描述符中记录每个端点的最大包尺寸。这个尺寸只指示负载数据块长 度，不包括链路层和协议层的包头（DPH）。超速的带宽分配相似于 USB2.0。 4.4.1 Data Bursting（突发数据） 突发数据通过消除在每个基于数据包应答的等待时间提高效率（即无需等待应答就能处 理数据）。每个超速设备上的端点指示了它在必须等待一个明显握手之前能够发送/接受的包 数量（称之为最大数据突发大小）。最大数据突发大小是一个每个端点各自的能力，一个主 机从与端点相关的 SuperSpeed Endpoint Companion descriptor 描述符决定一个端点的最 大数据突发大小。 主机在每个事务处理的基础之上能动态改变突发大小，直到最大突发大小被配置了。主 机能使用不同突发大小的一个例子，不受限于，但是包括一个主机上的公平决策和中断流的 重试。 当端点是 OUT 类型，主机能容易控制突发大小（接收器必须总是能管理突发大小 事务处理），当端点为 IN 类型，主机能基于每次事务处理限制端点突发大小，是通过在发 送给设备的应答包中的一个域来限制。 4.4.2 IN transfer（输入传输）： 主机和设备应该延续传输类型和端点属性的约束。 一个主机通过发送一个 ACK 确认请求包给设备（IN）开始请求一次传输。这个确认（握 手包）包包含了数据包路由选择到想要的端点所需要的地址信息。主机告知设备它可以发送 的数据包数量和期望来自于设备第一个包的序号（0）。在应答中，端点会发送正确的序列号 的数据包给主机，主机发的确认包也暗中应答了之前成功收到的数据包（以及请求下一个顺 序号的数据包）。 注意：即使主机需要为每一个收到的数据包发送一个确认包，但是设备可以不需等待任 何确认包就发送所需要的数据包数量。 超速总线的一次 IN 传输由一个或多个 IN 事务处理组成，一个 IN 事务处理由一个或多 个包组成（比如主机发送 ACK TP，设备发送 DP 或 NRDY TP 或 STALL）。 当下面的任何条件发生，都能结束 IN 传输： ·所有数据已经成功传送； ·设备端点发送一个短包（比最大包尺寸小的包）作为应答； ·端点响应错误。 （Host 发送 IN packet 之后，设备可以持续发送多个数据包，不需要等待每个包都得到 host 的确认包（ACK TP），因为超速是 dual-simplex（全双工）的，但是设备收到的总的认 可包数量应该和设备发送的数据包数量一样。） 6

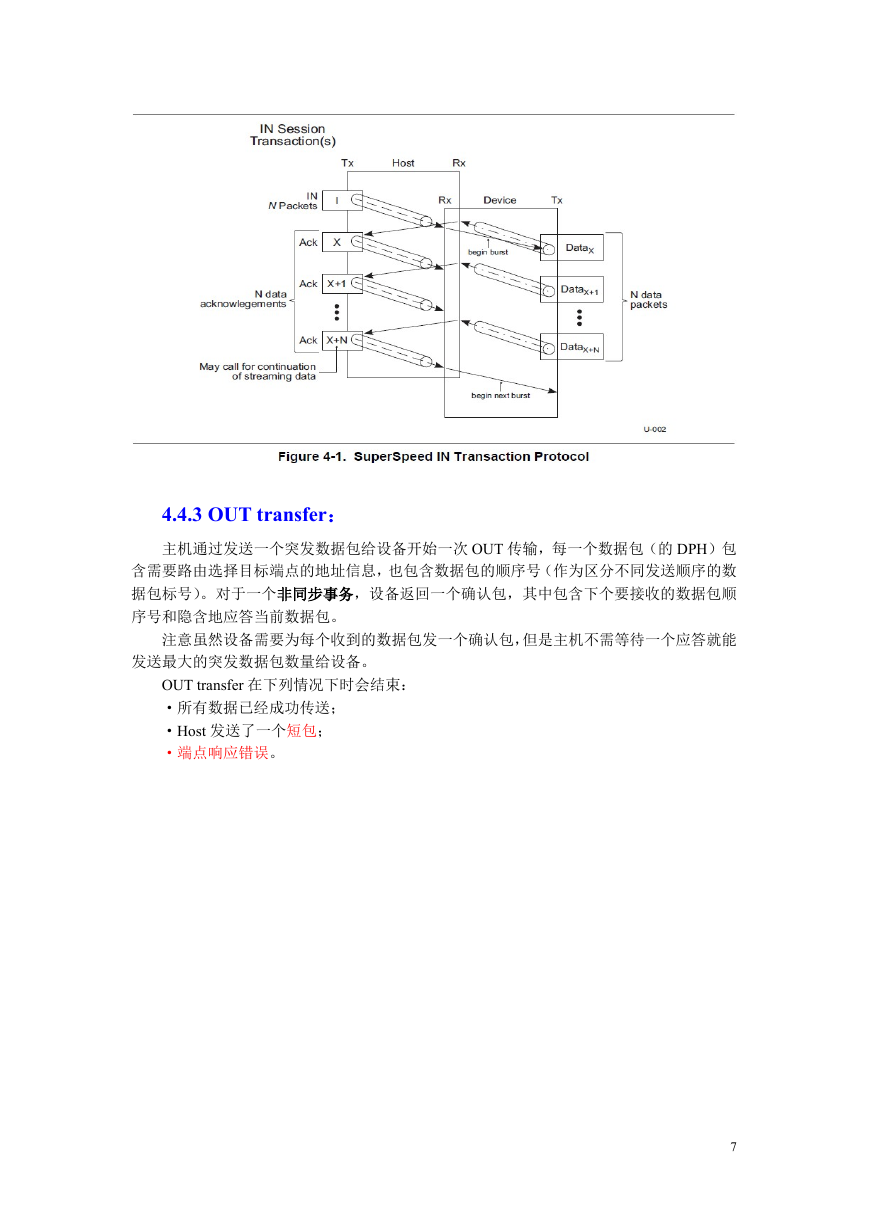

    4.4.3 OUT transfer： 主机通过发送一个突发数据包给设备开始一次 OUT 传输，每一个数据包（的 DPH）包 含需要路由选择目标端点的地址信息，也包含数据包的顺序号（作为区分不同发送顺序的数 据包标号）。对于一个非同步事务，设备返回一个确认包，其中包含下个要接收的数据包顺 序号和隐含地应答当前数据包。 注意虽然设备需要为每个收到的数据包发一个确认包，但是主机不需等待一个应答就能 发送最大的突发数据包数量给设备。 OUT transfer 在下列情况下时会结束： ·所有数据已经成功传送； ·Host 发送了一个短包； ·端点响应错误。 7

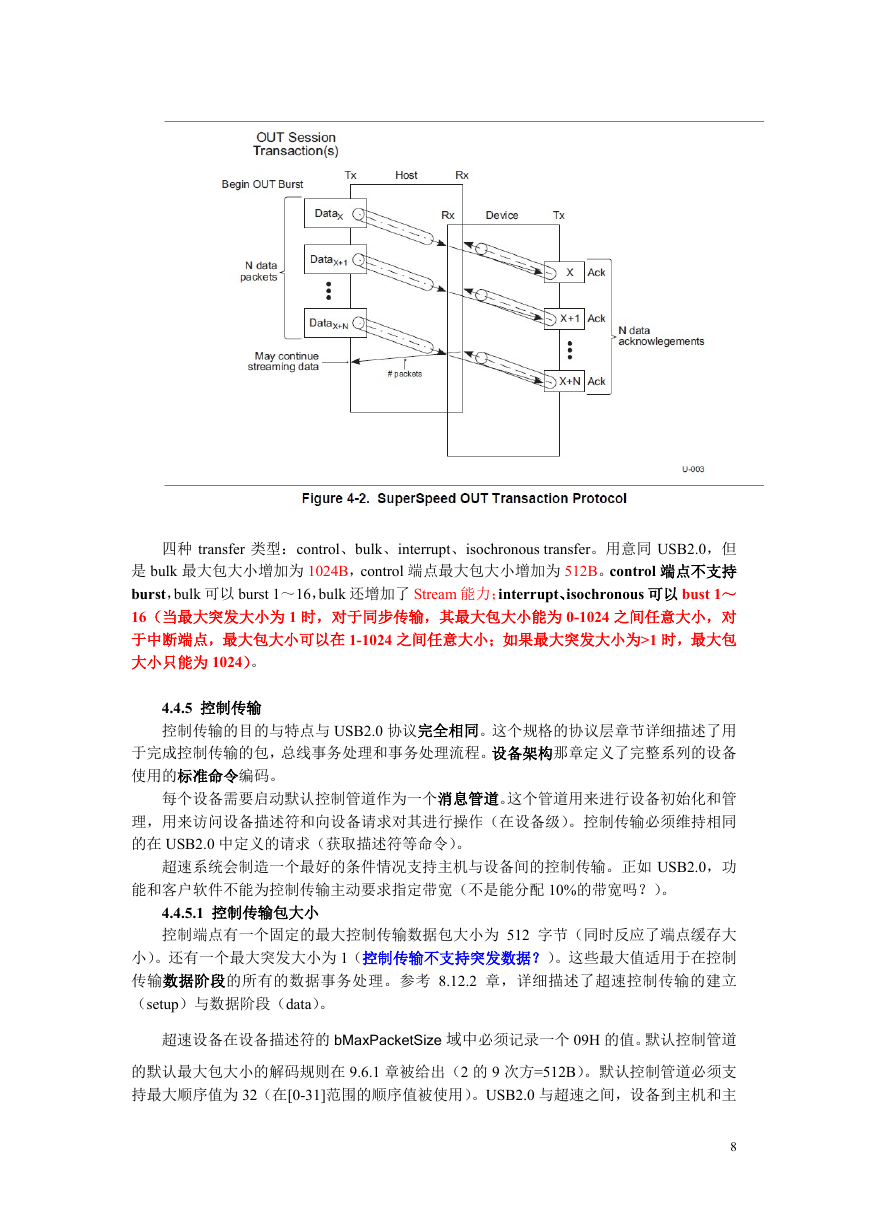

    四种 transfer 类型：control、bulk、interrupt、isochronous transfer。用意同 USB2.0，但 是 bulk 最大包大小增加为 1024B，control 端点最大包大小增加为 512B。control 端点不支持 burst，bulk 可以 burst 1～16，bulk 还增加了 Stream 能力；interrupt、isochronous 可以 bust 1～ 16（当最大突发大小为 1 时，对于同步传输，其最大包大小能为 0-1024 之间任意大小，对 于中断端点，最大包大小可以在 1-1024 之间任意大小；如果最大突发大小为>1 时，最大包 大小只能为 1024）。 4.4.5 控制传输 控制传输的目的与特点与 USB2.0 协议完全相同。这个规格的协议层章节详细描述了用 于完成控制传输的包，总线事务处理和事务处理流程。设备架构那章定义了完整系列的设备 使用的标准命令编码。 每个设备需要启动默认控制管道作为一个消息管道。这个管道用来进行设备初始化和管 理，用来访问设备描述符和向设备请求对其进行操作（在设备级）。控制传输必须维持相同 的在 USB2.0 中定义的请求（获取描述符等命令）。 超速系统会制造一个最好的条件情况支持主机与设备间的控制传输。正如 USB2.0，功 能和客户软件不能为控制传输主动要求指定带宽（不是能分配 10%的带宽吗？）。 4.4.5.1 控制传输包大小 控制端点有一个固定的最大控制传输数据包大小为 512 字节（同时反应了端点缓存大 小）。还有一个最大突发大小为 1（控制传输不支持突发数据？）。这些最大值适用于在控制 传输数据阶段的所有的数据事务处理。参考 8.12.2 章，详细描述了超速控制传输的建立 （setup）与数据阶段（data）。 超速设备在设备描述符的 bMaxPacketSize 域中必须记录一个 09H 的值。默认控制管道 的默认最大包大小的解码规则在 9.6.1 章被给出（2 的 9 次方=512B）。默认控制管道必须支 持最大顺序值为 32（在[0-31]范围的顺序值被使用）。USB2.0 与超速之间，设备到主机和主 8
