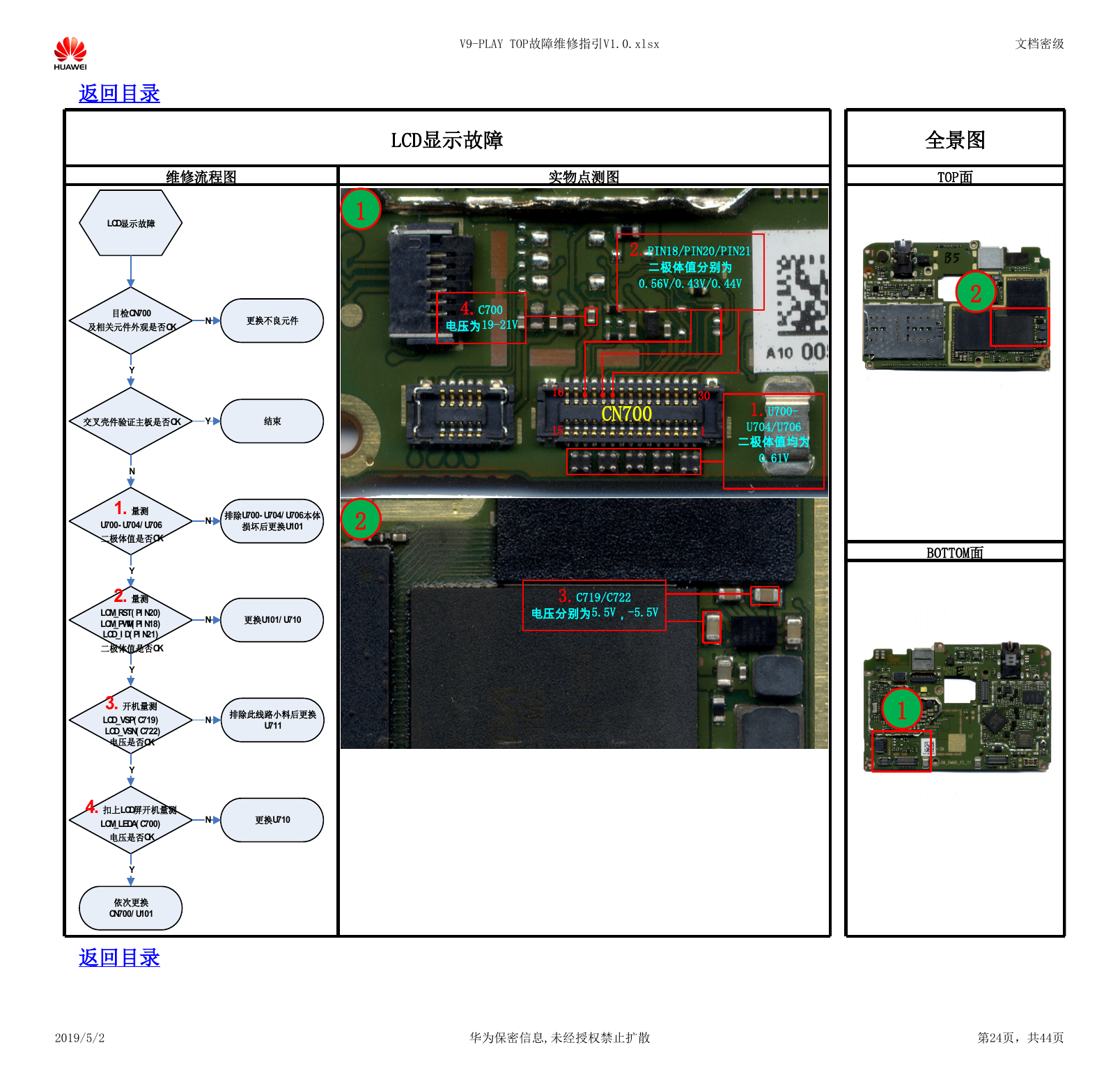

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 LCD显示故障 1 2 2.PIN18/PIN20/PIN21 二极体值分别为 0.56V/0.43V/0.44V 4.C700 电压为19-21V 16 15 CN700 30 1 1.U700- U704/U706 二极体值均为 0.61V 3.C719/C722 电压分别为5.5V，-5.5V 全景图 TOP面 2 BOTTOM面 1 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第24页，共44页 LCD显示故障目检CN700及相关元件外观是否OK更换不良元件交叉壳件验证主板是否OK结束YYN1.量测U700-U704/U706二极体值是否OK排除U700-U704/U706本体损坏后更换U101NN2.量测LCM_RST(PIN20)LCM_PWM(PIN18)LCD_ID(PIN21)二极体值是否OK3.开机量测 LCD_VSP(C719) LCD_VSN(C722)电压是否OKY更换U101/U710N排除此线路小料后更换U711NY4.扣上LCD屏开机量测LCM_LEDA(C700)电压是否OK更换U710NY依次更换CN700/U101Y
