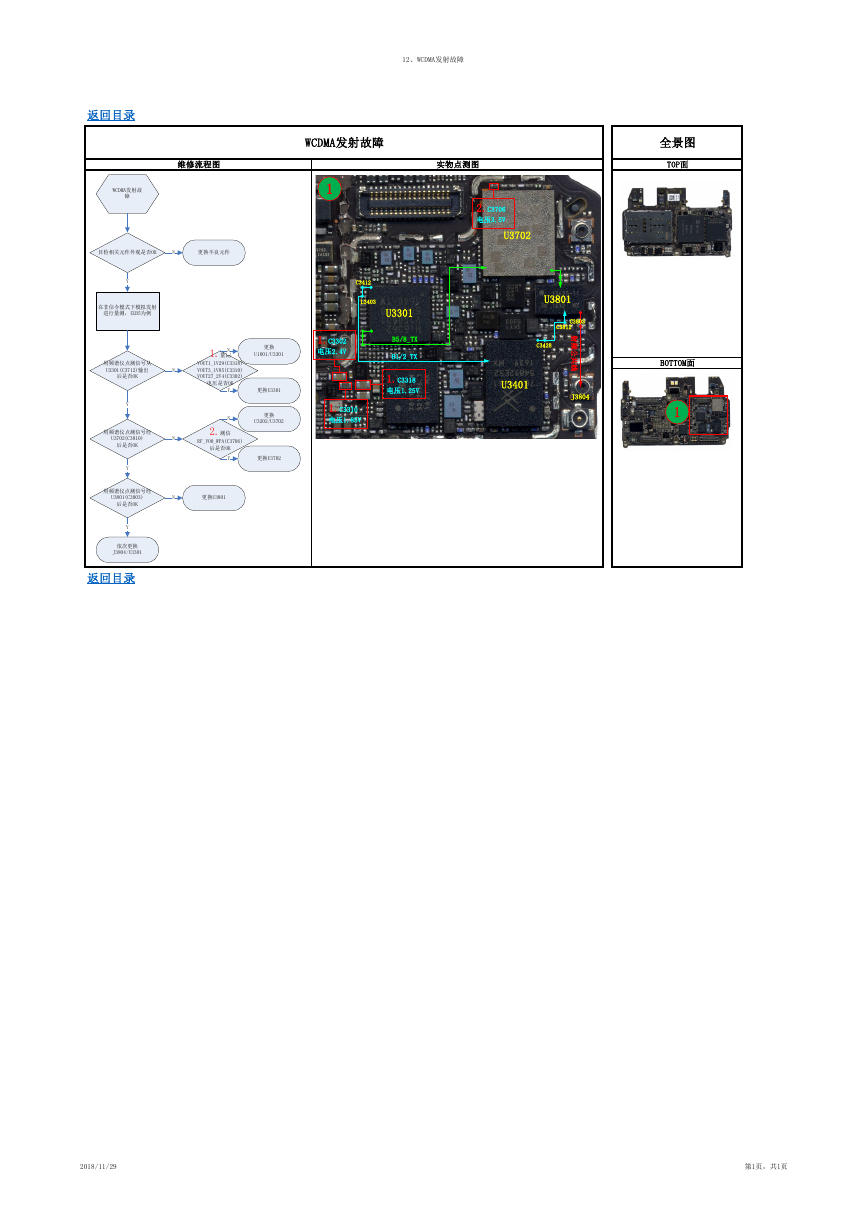

12、WCDMA发射故障 返回目录 WCDMA发射故障 维修流程图 实物点测图 全景图 TOP面 WCDMA发射故 障 1 目检相关元件外观是否OK N 更换不良元件 2.C3706 电压3.5V U3702 U3801 C3803 C3812 C3428 U3401 射 频 公 共 线 J3804 C3412 L3403 U3301 B5/8_TX B1/2_TX 1.C3318 电压1.25V BOTTOM面 1 更换 U1001/U3301 1.C3302 电压2.4V 1.量测 N VOUT1_1V29(C3318) VOUT3_1V85(C3310) VOUT27_2V4(C3302) 电压是否OK 1.C3310 电压1.85V Y 在非信令模式下模拟发射 进行量测，以B5为例 N N N 用频谱仪点测信号从 U3301(C3712)输出 后是否OK Y 用频谱仪点测信号经 U3702(C3810) 后是否OK Y 用频谱仪点测信号经 U3801(C3803) 后是否OK Y 依次更换 J3804/U3301 返回目录 Y N 更换U3301 更换 U3202/U3702 2.测信 RF_VO0_WPA(C3706) 后是否OK Y 更换U3702 更换U3801 2018/11/29 第1页，共1页
