2007 年河南科技大学液压传动考研真题
一、填空:(每空 1.5 分,共 24 分)
1、变量泵是指( )可以改变的液压泵,常见的变量泵有(
)、(
)、(
) 。
2、液压系统的工作压力是由( )决定的。
3、调速阀是由( )和( )串联组成的。
4、由于流体具有( ),液流在管道中流动需要损耗一部分能量,它由( )损失和( )损失两部分组
成。
5、在液压系统中,将机械能转换成液体压力能的装置称为是( ) ,而将液体压力能转换成机械能的
装置称为是(
)。
6、顺序动作回路的功用在于使几个执行元件严格按预定顺序动作,按控制方式不同,分为( )控制和( )
控制。
7、在闭锁回路中,常用的液压元件是( )。
8、在旁路节流调速回路中,其功率损失主要由(
)损失造成。
二、选择题:(单项或多项选择,每项 2 分,共 24 分)
1、下图中,可作远程调压的为(
),起安全作用的为(
),起背压作用的为(
),起稳压作用
的为(
)。
A 图
B 图
C 图
D 图
2、采用三位换向阀使液压系统卸荷时,应选用(
)中位机能。
A、“M”型; B、“Y”型;
C、“H”型;
D、“O”型
E、“P”。
3、下列液压马达中,(
)为高速马达。
A、径向柱塞马达
B、齿轮马达
C、轴向柱塞马达
D、叶片马达
4、将单杆活塞式液压缸的左右两腔接通,同时引入压力油,可以使活塞获得(
)。
A、慢速移动
B、停止不动
C、快速移动
5、在进油节流调速回路中,为获得稳定的运动速度,应采用(
)。
A、调速阀
B、旁通型调速阀
C、节流阀
D、分流阀
三、画职能符号(每个 2 分,共 12 分):
1、内控外泄顺序阀
2、三位四通 Y 型液控换向阀
3、单向节流阀
4、单向减压阀
5、单向变量马达
6、滤油器
四、系统分析:(共 26 分,)
1、填写电磁铁动作表(5 分;通电为 + ,断电为 - )
1Y
2Y
3Y
4Y
5Y
6Y
7Y
快 进
中速进给
慢速进给
快 退
卸载停止
2、该系统中含有哪些基本回路(7 分)
3、说明 a、b、c、d、e、f、g 的名称及在系统中的作用(14 分)
五、计算题:(共 42 分)
1、在上题(四题)中,已知缸径 D=100mm,杆径 d=70mm,液压泵输出流量 q=25l/min,
试求:(12 分)
(1)液压缸快进和快退时的运动速度。
(2)已知快进时液压缸要克服的负载为 5000N,求此时缸内的压力。
2、图示回路,已知泵输出压力 pp=100×105Pa,排量 Vp=10cm3/r,转速 np=1500r/min,容积效率ηvp=0.9;
马达排量 VM=10cm3/r,机械效率ηmM=0.95,容积效率ηvM=0.9,马达的出口压力 4×105Pa,不计其它损
失,
试求:(16 分)
(1)指出该调速回路的名称及该调速回路的最大特点;(4 分)
(2)液压泵的输出流量;(4 分)
(3)马达输出转速 nM;(4 分)
(4)马达输出转矩 TM (4 分)
3、图示调速回路中,已知 qp =0.42×10-3 m3/s,
A1=100×10-4 m2 , A2=50×10-4 m2 , F 由 零 增 至
35000N 时活塞右移速度不变,右移速度 v =
0.4×10-2 m/s,若调速阀要求的最小压差Δp =
0.5MPa,试求:(14 分)
(1)不计调压偏差时溢流阀的调整压力 py 是多
少?;
(2)液压缸所承受的最高工作压力是多少?;
(3)回路的最高效率是多少?
六、按规定完成液压回路的设计:(14 分)
用一个单向定量泵、一个溢流阀、一个三位四通电磁换向阀、一个单向顺序阀及一个单杆双作用液压
缸(立式)完成液压平衡回路的设计。

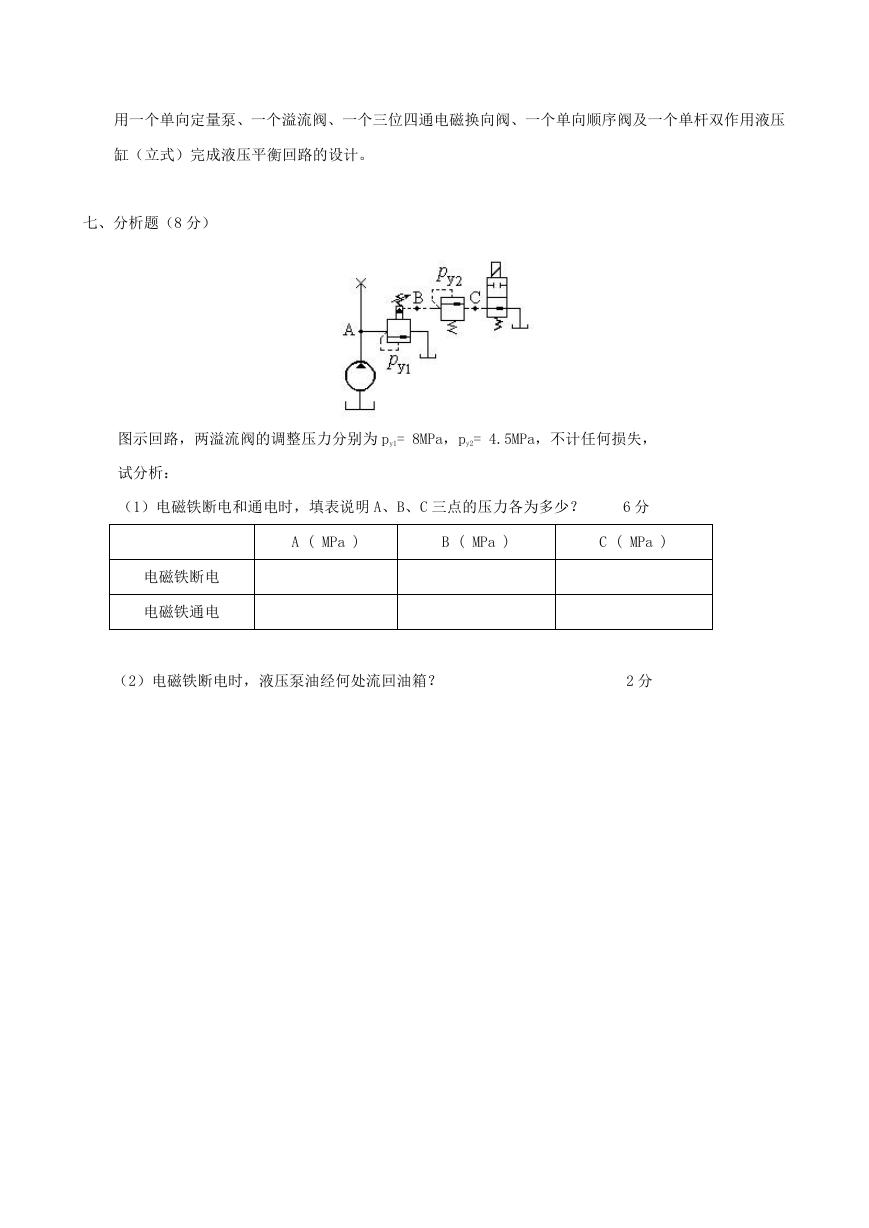

七、分析题(8 分)
图示回路,两溢流阀的调整压力分别为 py1= 8MPa,py2= 4.5MPa,不计任何损失,
试分析:
(1)电磁铁断电和通电时,填表说明 A、B、C 三点的压力各为多少?
6 分
A ( MPa )
B ( MPa )
C ( MPa )
电磁铁断电
电磁铁通电
(2)电磁铁断电时,液压泵油经何处流回油箱?
2 分
