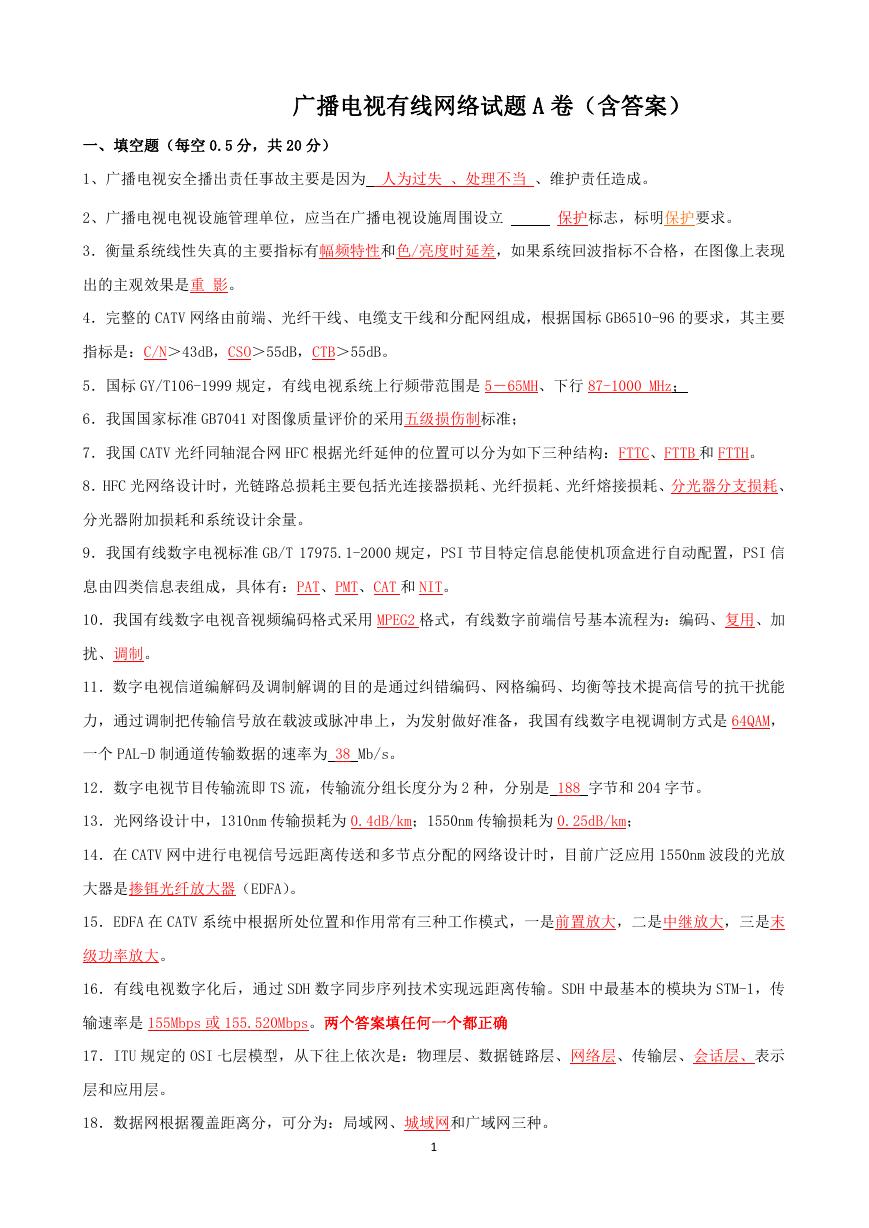

广播电视有线网络试题 A 卷（含答案）一、填空题（每空 0.5 分，共 20 分） 1、广播电视安全播出责任事故主要是因为人为过失、处理不当、维护责任造成。 2、广播电视电视设施管理单位，应当在广播电视设施周围设立保护标志，标明保护要求。 3．衡量系统线性失真的主要指标有幅频特性和色/亮度时延差，如果系统回波指标不合格，在图像上表现出的主观效果是重影。 4．完整的 CATV 网络由前端、光纤干线、电缆支干线和分配网组成，根据国标 GB6510-96 的要求，其主要指标是：C/N＞43dB，CSO＞55dB，CTB＞55dB。 5．国标 GY/T106-1999 规定，有线电视系统上行频带范围是 5－65MH、下行 87-1000 MHz； 6．我国国家标准 GB7041 对图像质量评价的采用五级损伤制标准； 7．我国 CATV 光纤同轴混合网 HFC 根据光纤延伸的位置可以分为如下三种结构：FTTC、FTTB 和 FTTH。 8．HFC 光网络设计时，光链路总损耗主要包括光连接器损耗、光纤损耗、光纤熔接损耗、分光器分支损耗、分光器附加损耗和系统设计余量。 9．我国有线数字电视标准 GB/T 17975.1-2000 规定，PSI 节目特定信息能使机顶盒进行自动配置，PSI 信息由四类信息表组成，具体有：PAT、PMT、CAT 和 NIT。 10．我国有线数字电视音视频编码格式采用 MPEG2 格式，有线数字前端信号基本流程为：编码、复用、加扰、调制。 11．数字电视信道编解码及调制解调的目的是通过纠错编码、网格编码、均衡等技术提高信号的抗干扰能力，通过调制把传输信号放在载波或脉冲串上，为发射做好准备，我国有线数字电视调制方式是 64QAM，一个 PAL-D 制通道传输数据的速率为 38 Mb/s。 12．数字电视节目传输流即 TS 流，传输流分组长度分为 2 种，分别是 188 字节和 204 字节。 13．光网络设计中，1310nm 传输损耗为 0.4dB/km；1550nm 传输损耗为 0.25dB/km； 14．在 CATV 网中进行电视信号远距离传送和多节点分配的网络设计时，目前广泛应用 1550nm 波段的光放大器是掺铒光纤放大器（EDFA）。 15．EDFA 在 CATV 系统中根据所处位置和作用常有三种工作模式，一是前置放大，二是中继放大，三是末级功率放大。 16．有线电视数字化后，通过 SDH 数字同步序列技术实现远距离传输。SDH 中最基本的模块为 STM-1，传输速率是 155Mbps 或 155.520Mbps。两个答案填任何一个都正确 17．ITU 规定的 OSI 七层模型，从下往上依次是：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。 18．数据网根据覆盖距离分，可分为：局域网、城域网和广域网三种。 1

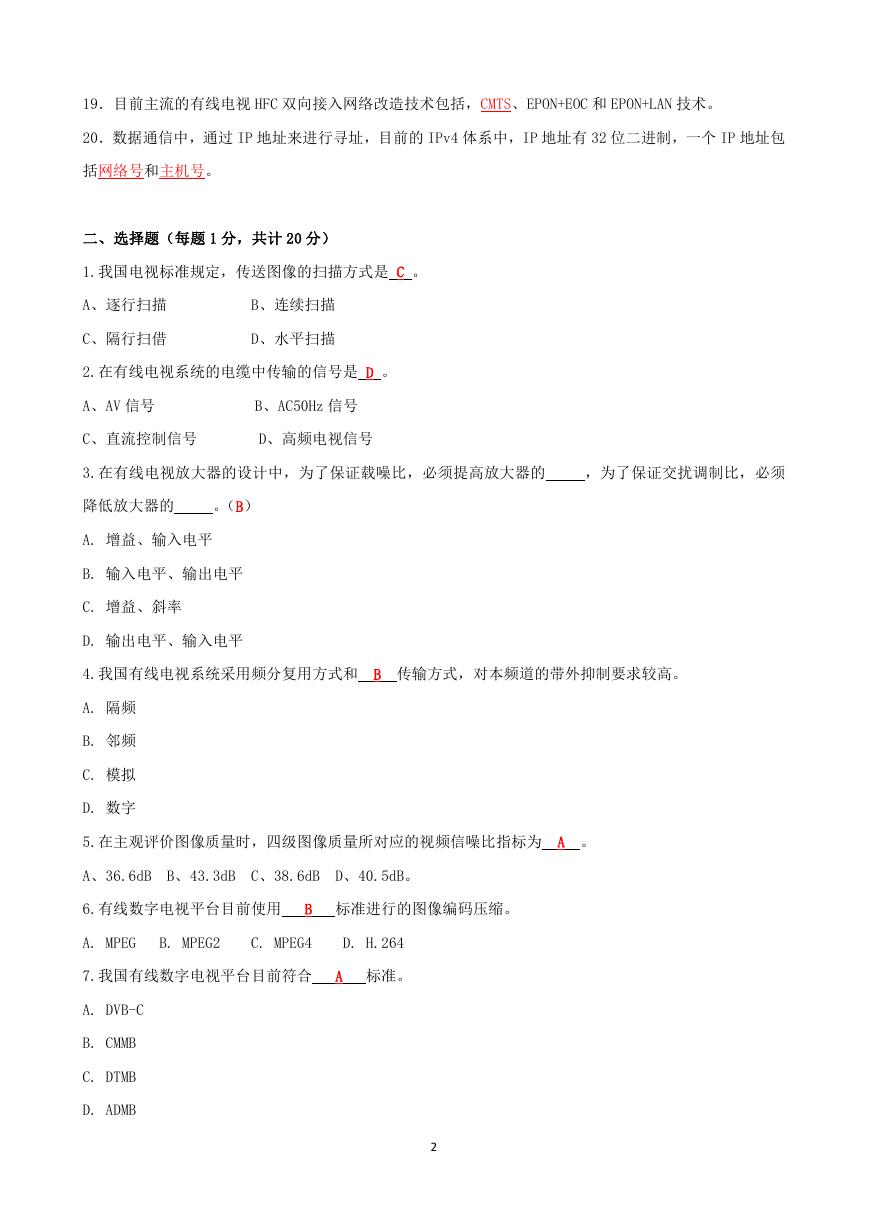

19．目前主流的有线电视 HFC 双向接入网络改造技术包括，CMTS、EPON+EOC 和 EPON+LAN 技术。 20．数据通信中，通过 IP 地址来进行寻址，目前的 IPv4 体系中，IP 地址有 32 位二进制，一个 IP 地址包括网络号和主机号。二、选择题（每题 1 分，共计 20 分） 1.我国电视标准规定，传送图像的扫描方式是 C 。 A、逐行扫描 B、连续扫描 C、隔行扫借 D、水平扫描 2.在有线电视系统的电缆中传输的信号是 D 。 A、AV 信号 B、AC50Hz 信号 C、直流控制信号 D、高频电视信号 3.在有线电视放大器的设计中，为了保证载噪比，必须提高放大器的，为了保证交扰调制比，必须降低放大器的。（B） A. 增益、输入电平 B. 输入电平、输出电平 C. 增益、斜率 D. 输出电平、输入电平 4.我国有线电视系统采用频分复用方式和 B 传输方式，对本频道的带外抑制要求较高。 A. 隔频 B. 邻频 C. 模拟 D. 数字 5.在主观评价图像质量时，四级图像质量所对应的视频信噪比指标为 A 。 A、36.6dB B、43.3dB C、38.6dB D、40.5dB。 6.有线数字电视平台目前使用 B 标准进行的图像编码压缩。 A. MPEG B. MPEG2 C. MPEG4 D. H.264 7.我国有线数字电视平台目前符合 A 标准。 A. DVB-C B. CMMB C. DTMB D. ADMB 2

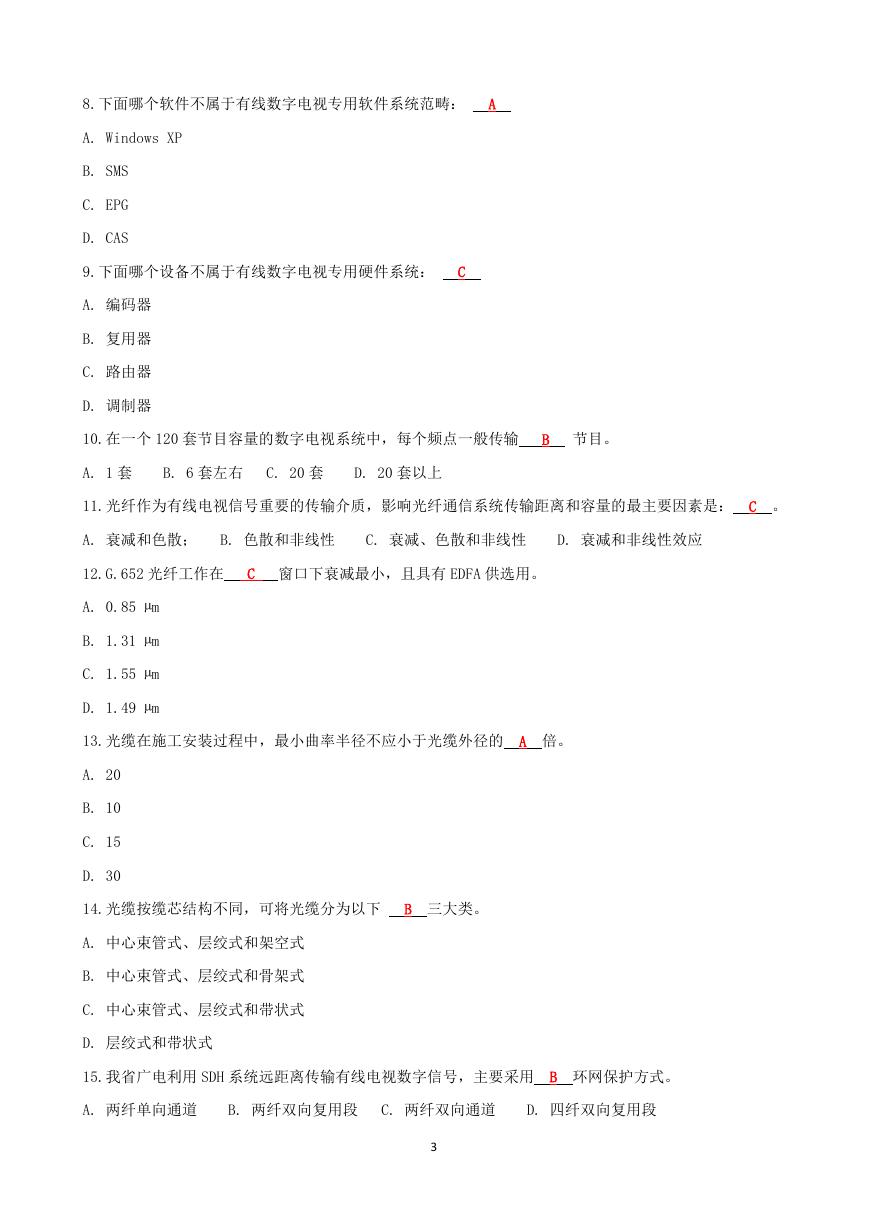

8.下面哪个软件不属于有线数字电视专用软件系统范畴： A A. Windows XP B. SMS C. EPG D. CAS 9.下面哪个设备不属于有线数字电视专用硬件系统： C A. 编码器 B. 复用器 C. 路由器 D. 调制器 10.在一个 120 套节目容量的数字电视系统中，每个频点一般传输 B 节目。 A. 1 套 B. 6 套左右 C. 20 套 D. 20 套以上 11.光纤作为有线电视信号重要的传输介质，影响光纤通信系统传输距离和容量的最主要因素是： C 。 A. 衰减和色散； B. 色散和非线性 C. 衰减、色散和非线性 D. 衰减和非线性效应 12.G.652 光纤工作在 C 窗口下衰减最小，且具有 EDFA 供选用。 A. 0.85 µm B. 1.31 µm C. 1.55 µm D. 1.49 µm 13.光缆在施工安装过程中，最小曲率半径不应小于光缆外径的 A 倍。 A. 20 B. 10 C. 15 D. 30 14.光缆按缆芯结构不同，可将光缆分为以下 B 三大类。 A. 中心束管式、层绞式和架空式 B. 中心束管式、层绞式和骨架式 C. 中心束管式、层绞式和带状式 D. 层绞式和带状式 15.我省广电利用 SDH 系统远距离传输有线电视数字信号，主要采用 B 环网保护方式。 A. 两纤单向通道 B. 两纤双向复用段 C. 两纤双向通道 D. 四纤双向复用段 3

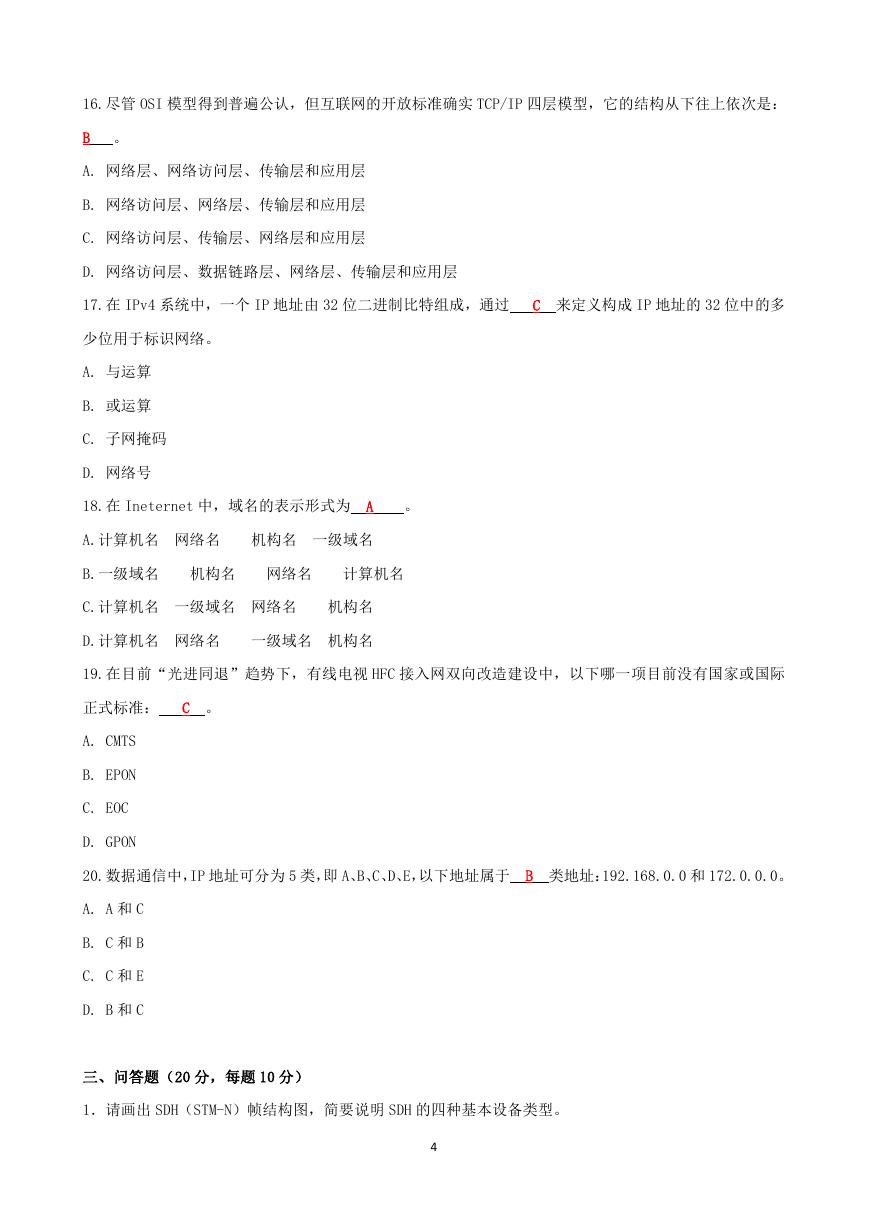

16.尽管 OSI 模型得到普遍公认，但互联网的开放标准确实 TCP/IP 四层模型，它的结构从下往上依次是： B 。 A. 网络层、网络访问层、传输层和应用层 B. 网络访问层、网络层、传输层和应用层 C. 网络访问层、传输层、网络层和应用层 D. 网络访问层、数据链路层、网络层、传输层和应用层 17.在 IPv4 系统中，一个 IP 地址由 32 位二进制比特组成，通过 C 来定义构成 IP 地址的 32 位中的多少位用于标识网络。 A. 与运算 B. 或运算 C. 子网掩码 D. 网络号 18.在 Ineternet 中，域名的表示形式为 A 。 A.计算机名网络名机构名一级域名 B.一级域名机构名网络名计算机名 C.计算机名一级域名网络名机构名 D.计算机名网络名一级域名机构名 19.在目前“光进同退”趋势下，有线电视 HFC 接入网双向改造建设中，以下哪一项目前没有国家或国际正式标准： C 。 A. CMTS B. EPON C. EOC D. GPON 20.数据通信中，IP 地址可分为 5 类，即 A、B、C、D、E，以下地址属于 B 类地址：192.168.0.0 和 172.0.0.0。 A. A 和 C B. C 和 B C. C 和 E D. B 和 C 三、问答题（20 分，每题 10 分） 1．请画出 SDH（STM-N）帧结构图，简要说明 SDH 的四种基本设备类型。 4

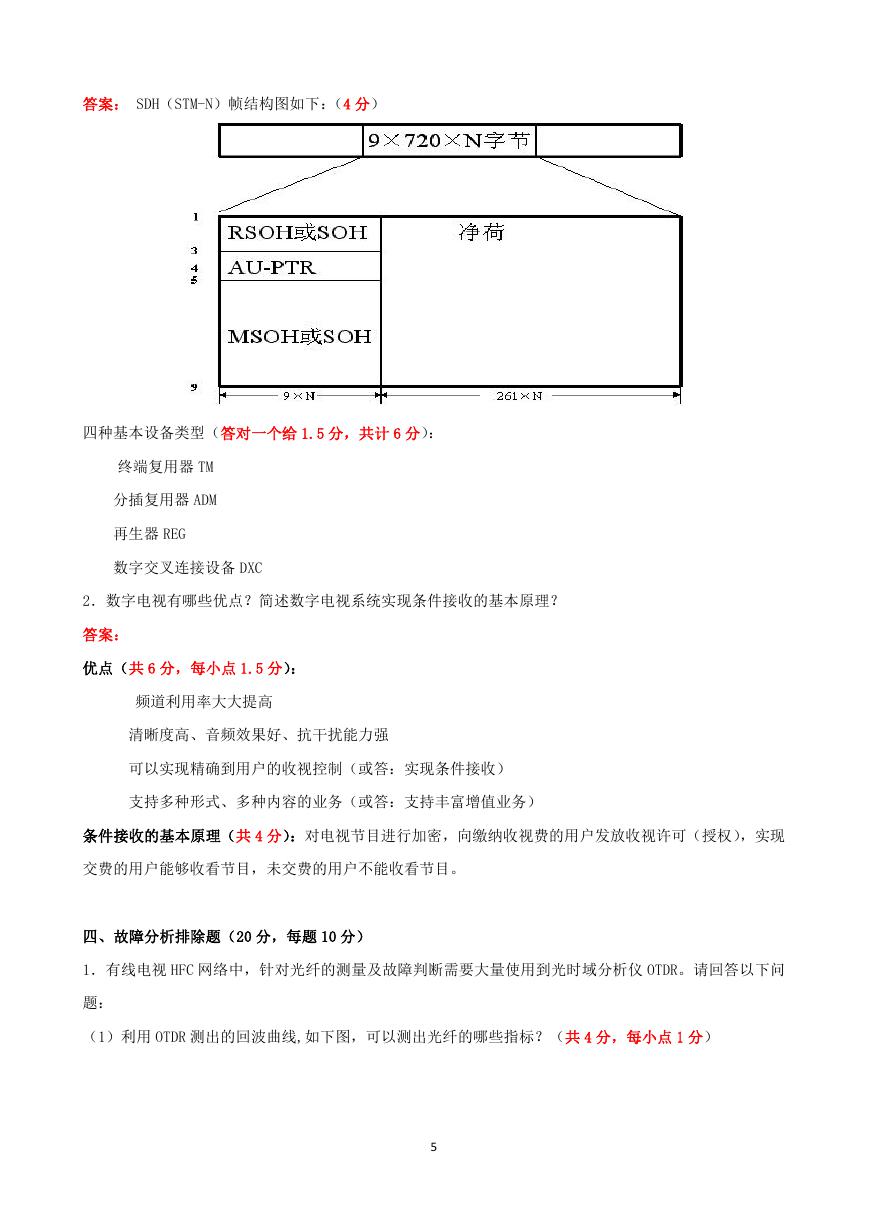

答案： SDH（STM-N）帧结构图如下：（4 分）四种基本设备类型（答对一个给 1.5 分，共计 6 分）：终端复用器 TM 分插复用器 ADM 再生器 REG 数字交叉连接设备 DXC 2．数字电视有哪些优点？简述数字电视系统实现条件接收的基本原理？答案：优点（共 6 分，每小点 1.5 分）：频道利用率大大提高清晰度高、音频效果好、抗干扰能力强可以实现精确到用户的收视控制（或答：实现条件接收）支持多种形式、多种内容的业务（或答：支持丰富增值业务）条件接收的基本原理（共 4 分）：对电视节目进行加密，向缴纳收视费的用户发放收视许可（授权），实现交费的用户能够收看节目，未交费的用户不能收看节目。四、故障分析排除题（20 分，每题 10 分） 1．有线电视 HFC 网络中，针对光纤的测量及故障判断需要大量使用到光时域分析仪 OTDR。请回答以下问题：（1）利用 OTDR 测出的回波曲线,如下图，可以测出光纤的哪些指标？（共 4 分，每小点 1 分） 5

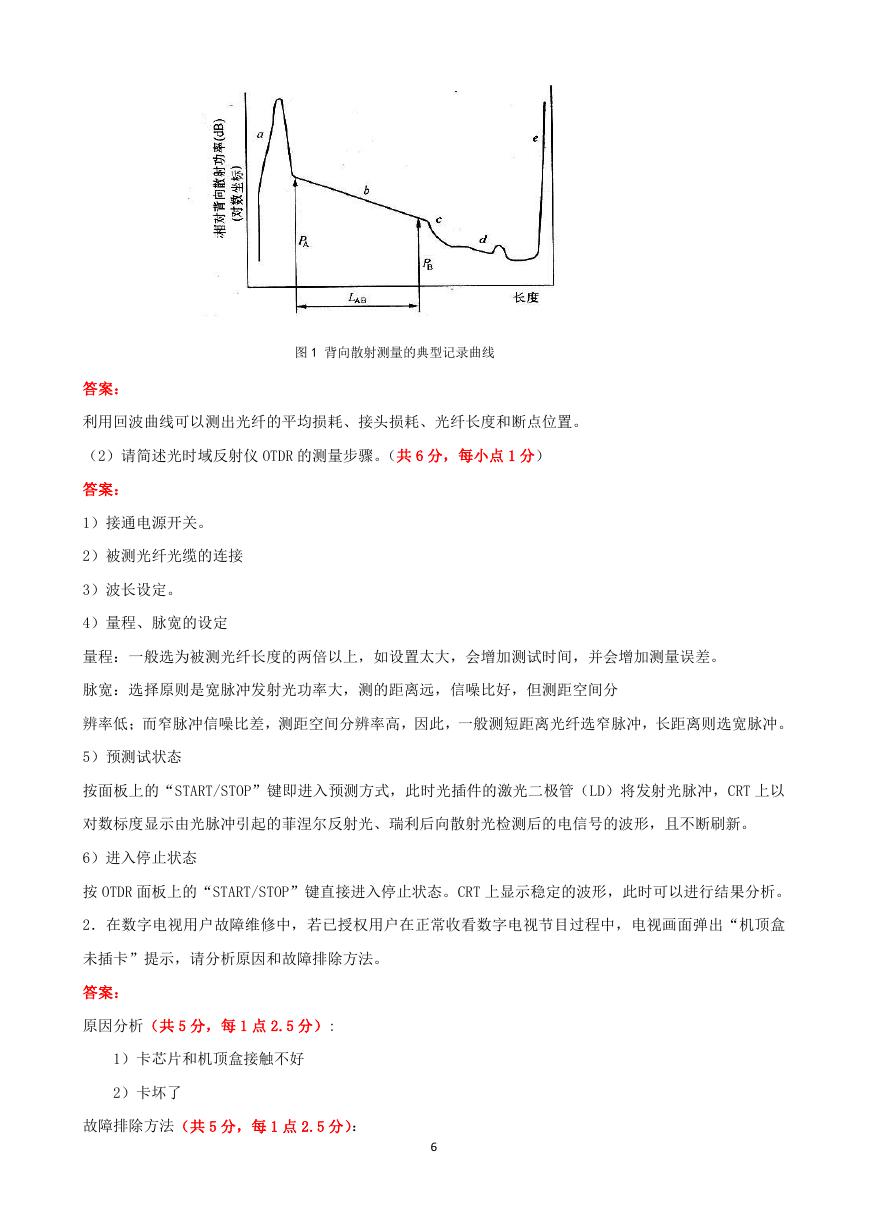

图 1 背向散射测量的典型记录曲线答案：利用回波曲线可以测出光纤的平均损耗、接头损耗、光纤长度和断点位置。（2）请简述光时域反射仪 OTDR 的测量步骤。（共 6 分，每小点 1 分）答案： 1）接通电源开关。 2）被测光纤光缆的连接 3）波长设定。 4）量程、脉宽的设定量程：一般选为被测光纤长度的两倍以上，如设置太大，会增加测试时间，并会增加测量误差。脉宽：选择原则是宽脉冲发射光功率大，测的距离远，信噪比好，但测距空间分辨率低；而窄脉冲信噪比差，测距空间分辨率高，因此，一般测短距离光纤选窄脉冲，长距离则选宽脉冲。 5）预测试状态按面板上的“START/STOP”键即进入预测方式，此时光插件的激光二极管（LD）将发射光脉冲，CRT 上以对数标度显示由光脉冲引起的菲涅尔反射光、瑞利后向散射光检测后的电信号的波形，且不断刷新。 6）进入停止状态按 OTDR 面板上的“START/STOP”键直接进入停止状态。CRT 上显示稳定的波形，此时可以进行结果分析。 2．在数字电视用户故障维修中，若已授权用户在正常收看数字电视节目过程中，电视画面弹出“机顶盒未插卡”提示，请分析原因和故障排除方法。答案：原因分析（共 5 分，每 1 点 2.5 分）: 1）卡芯片和机顶盒接触不好 2）卡坏了故障排除方法（共 5 分，每 1 点 2.5 分）： 6

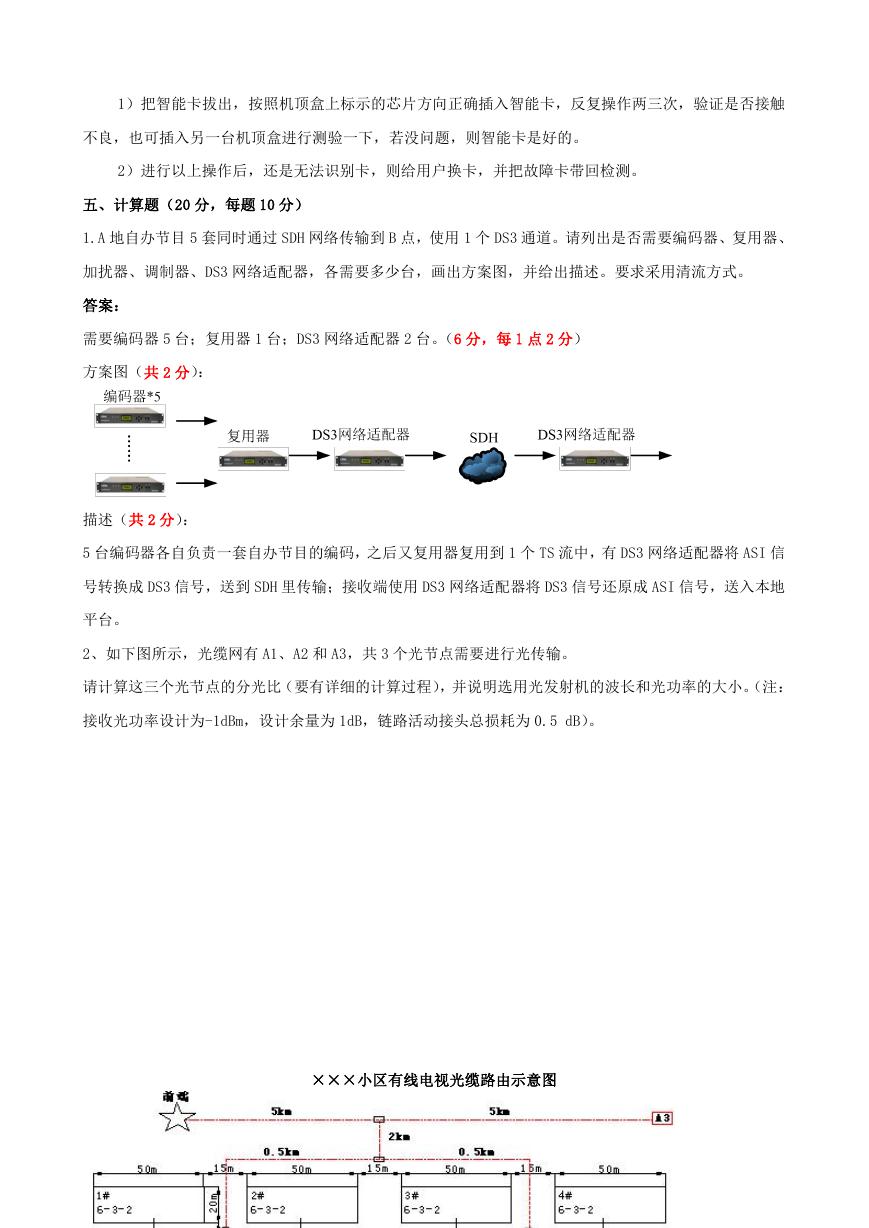

1）把智能卡拔出，按照机顶盒上标示的芯片方向正确插入智能卡，反复操作两三次，验证是否接触不良，也可插入另一台机顶盒进行测验一下，若没问题，则智能卡是好的。 2）进行以上操作后，还是无法识别卡，则给用户换卡，并把故障卡带回检测。五、计算题（20 分，每题 10 分） 1.A 地自办节目 5 套同时通过 SDH 网络传输到 B 点，使用 1 个 DS3 通道。请列出是否需要编码器、复用器、加扰器、调制器、DS3 网络适配器，各需要多少台，画出方案图，并给出描述。要求采用清流方式。答案：需要编码器 5 台；复用器 1 台；DS3 网络适配器 2 台。（6 分，每 1 点 2 分）方案图（共 2 分）：描述（共 2 分）： 5 台编码器各自负责一套自办节目的编码，之后又复用器复用到 1 个 TS 流中，有 DS3 网络适配器将 ASI 信号转换成 DS3 信号，送到 SDH 里传输；接收端使用 DS3 网络适配器将 DS3 信号还原成 ASI 信号，送入本地平台。 2、如下图所示，光缆网有 A1、A2 和 A3，共 3 个光节点需要进行光传输。请计算这三个光节点的分光比（要有详细的计算过程），并说明选用光发射机的波长和光功率的大小。（注：接收光功率设计为-1dBm，设计余量为 1dB，链路活动接头总损耗为 0.5 dB）。 ×××小区有线电视光缆路由示意图 7

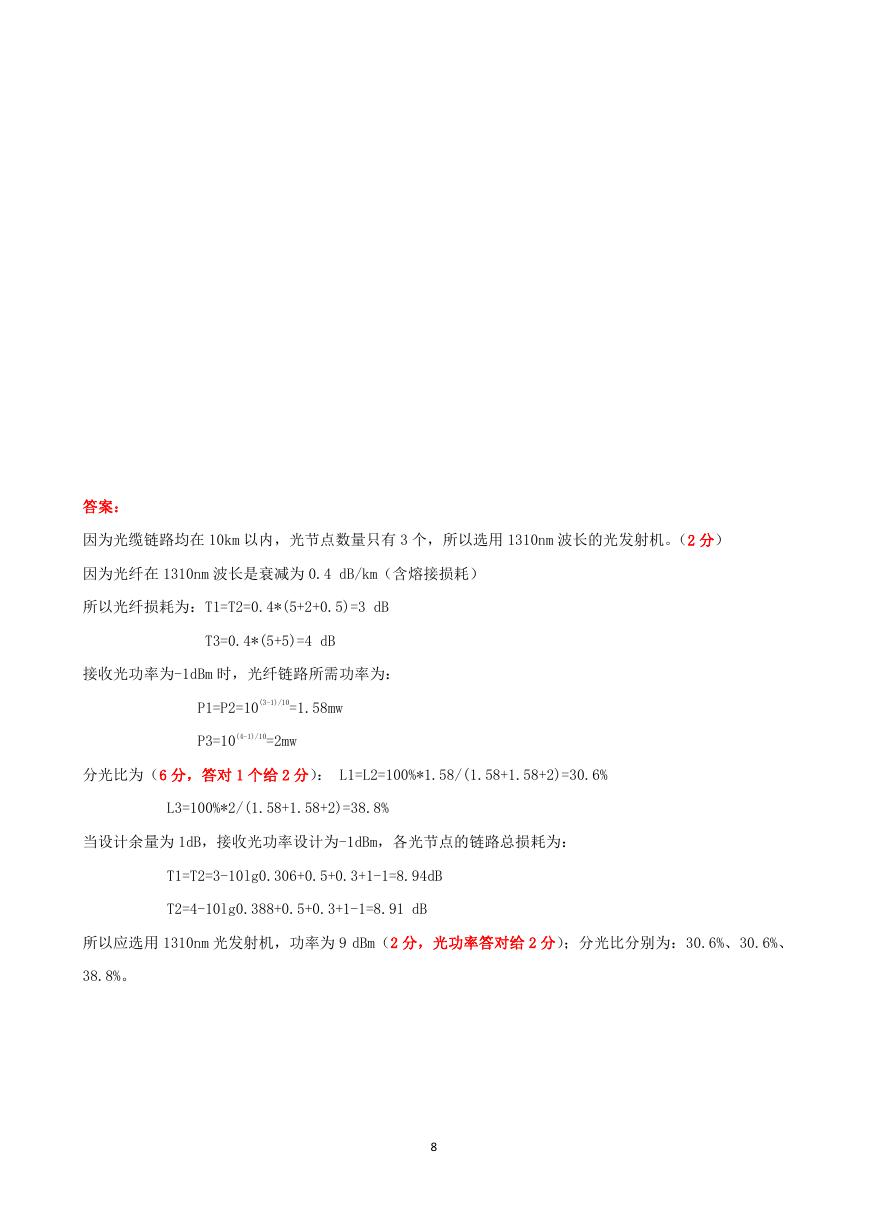

答案：因为光缆链路均在 10km 以内，光节点数量只有 3 个，所以选用 1310nm 波长的光发射机。（2 分）因为光纤在 1310nm 波长是衰减为 0.4 dB/km（含熔接损耗）所以光纤损耗为：T1=T2=0.4*(5+2+0.5)=3 dB T3=0.4*(5+5)=4 dB 接收光功率为-1dBm 时，光纤链路所需功率为： P1=P2=10(3-1)/10=1.58mw P3=10(4-1)/10=2mw 分光比为（6 分，答对 1 个给 2 分）： L1=L2=100%*1.58/(1.58+1.58+2)=30.6% L3=100%*2/(1.58+1.58+2)=38.8% 当设计余量为 1dB，接收光功率设计为-1dBm，各光节点的链路总损耗为： T1=T2=3-10lg0.306+0.5+0.3+1-1=8.94dB T2=4-10lg0.388+0.5+0.3+1-1=8.91 dB 所以应选用 1310nm 光发射机，功率为 9 dBm（2 分，光功率答对给 2 分）；分光比分别为：30.6%、30.6%、 38.8%。 8
