HC-SR505 人体热释感应模块电路设计 HC-SR505 小型人体感应模块是基于红外线技术的自动控制产品,灵敏度高， 可靠性强，超小体积，超低电压工作模式。广泛应用于各类自动感应电器设备, 尤其是干电池供电的自动控制产品。 一、传感器说明 （1）全自动感应：人进入其感应范围则输出高电平，人离开感应范围则自 动延时关闭高电平，输出低电平。 （2）小体积。 （3）可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人 体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平 变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段， 并且以最后一次活动的时间为延时时间的起始点）。 （4）工作电压范围宽：默认工作电压 DC4.5V-20V。 （5）微功耗:静态电流<50 微安，特别适合干电池供电的自动控制产品。 （6）输出高电平信号：可方便与各类电路实现对接。 二、接口说明 （1）VCC 外接 3.3V-5V （2）GND 外接 GND （3）DO 小板数字量输出接口（0 和 1） （4）AO 小板模拟量输出接口 二、应用范围： （1）人体感应灯具 （2）人体感应玩具 （3）安防产品 （4）工业自动化控制 （5）自动感应电器设备 （6）电池供电自动控制等 三、技术参数： 

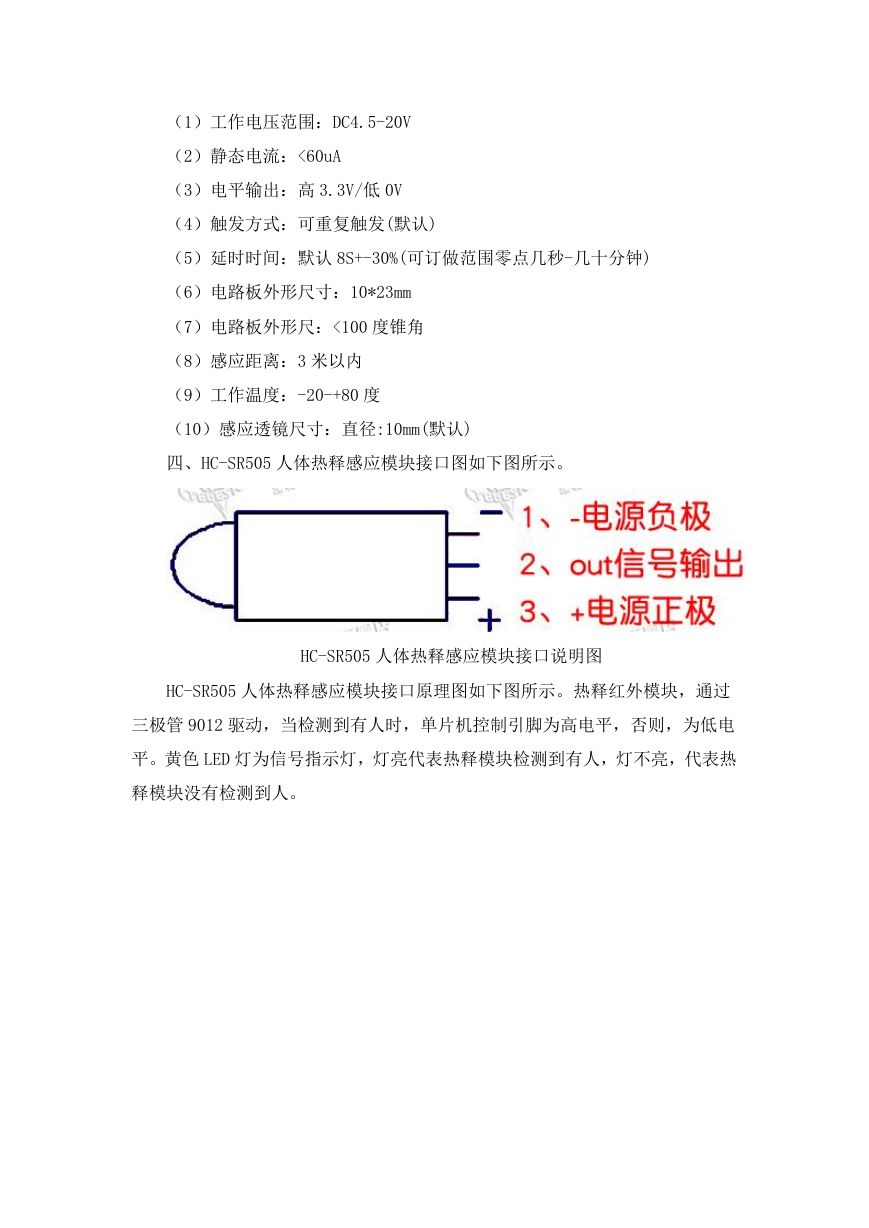

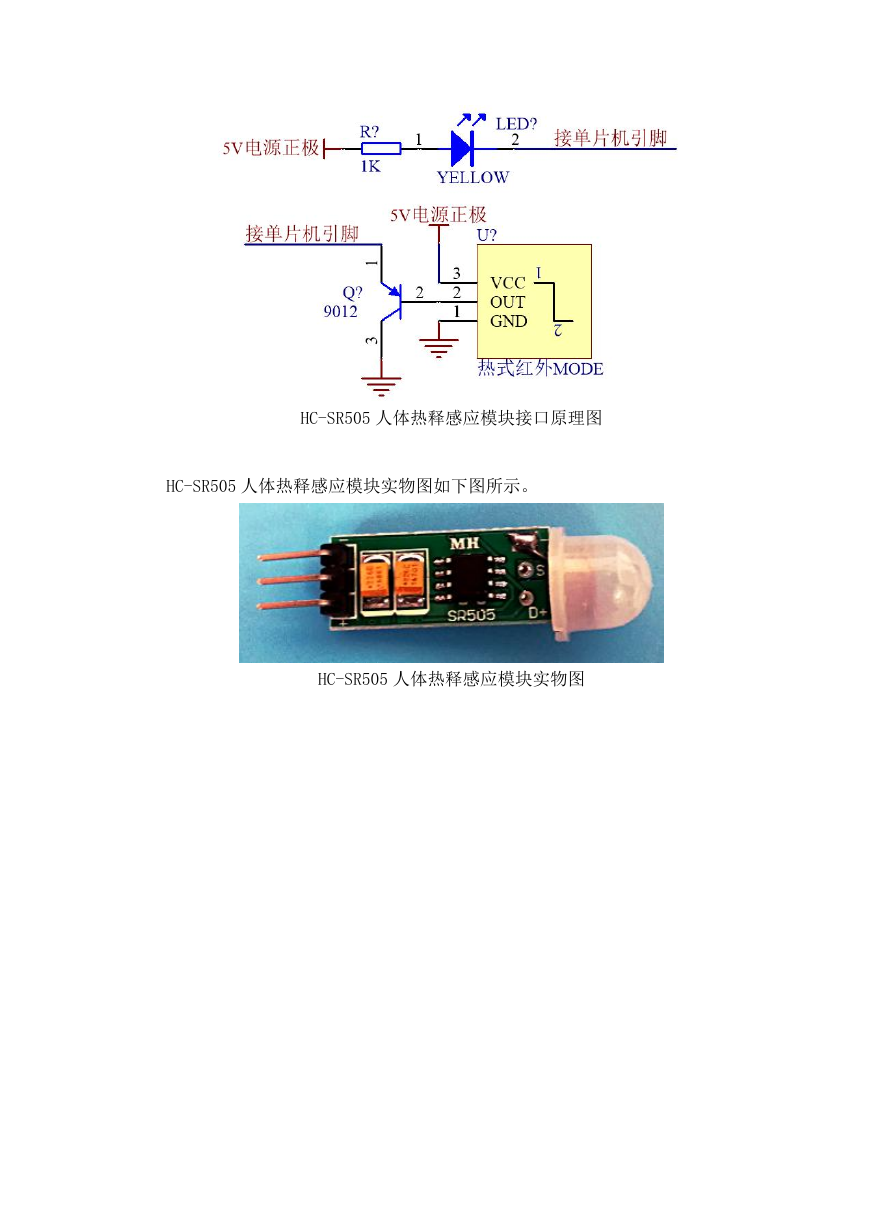

（1）工作电压范围：DC4.5-20V （2）静态电流：<60uA （3）电平输出：高 3.3V/低 0V （4）触发方式：可重复触发(默认) （5）延时时间：默认 8S+-30%(可订做范围零点几秒-几十分钟) （6）电路板外形尺寸：10*23mm （7）电路板外形尺：<100 度锥角 （8）感应距离：3 米以内 （9）工作温度：-20-+80 度 （10）感应透镜尺寸：直径:10mm(默认) 四、HC-SR505 人体热释感应模块接口图如下图所示。 HC-SR505 人体热释感应模块接口说明图 HC-SR505 人体热释感应模块接口原理图如下图所示。热释红外模块，通过 三极管 9012 驱动，当检测到有人时，单片机控制引脚为高电平，否则，为低电 平。黄色 LED 灯为信号指示灯，灯亮代表热释模块检测到有人，灯不亮，代表热 释模块没有检测到人。 

HC-SR505 人体热释感应模块接口原理图 HC-SR505 人体热释感应模块实物图如下图所示。 HC-SR505 人体热释感应模块实物图
