佳能一体机-imageCLASS MP700用户手册说明书.pdf

发布时间：2022-05-21 发布人：admin 分类：说明书资料大小：3.76M 资料格式：pdf 举报版权申诉


第1页 / 共138页


第2页 / 共138页


第3页 / 共138页


第4页 / 共138页


第5页 / 共138页


第6页 / 共138页


第7页 / 共138页


第8页 / 共138页

序言

如何使用本设备提供的各种文件

专用符号、术语和缩略语说明

安全信息

位置

电源

管理维护

维护

使用本设备和使用图像的法定界限

介绍

本设备能做什么

打开本设备的包装

本设备的主要组件

本设备的操作面板

稿件处理

稿件要求

装入稿件

使用压盘玻璃

使用自动输稿器

打印介质处理

推荐的打印介质和要求

一般打印介质准则

设定纸张厚度调节杆

设定打印介质的尺寸和类型

装入打印介质

装入纸张

装入信封

装入条幅纸

打印存储卡中的照片

兼容存储卡

推荐的打印介质

插入/取出存储卡

插入存储卡

取出存储卡

打印方法

打印索引

打印所有图像

打印一个图像

打印某个范围的图像

DPOF（数码打印指定格式）打印

设定Vivid photo照片打印

设定日期打印

读出或写入存储卡

使用/禁止使用重写存储卡数据

复印

用户可以进行复印的稿件

进行复印

改善复印的图像

设定彩色或黑白复印

调整图像质量（分辨率）

调整对比度（浓度）

缩小或放大复印

使用预设的复印比例

使用自定义的复印比例

根据纸张的尺寸复印图像

先进的复印功能

在一张纸上复印两张纸的内容

无边缘复印

在纸张上重复图像

创建反射图像

根据纸张的尺寸缩小图像

在本设备登记资料

输入数字、字母和符号的准则

登记发送方的资料

输入日期和时间

登记传真/电话号码和姓名

设定电话线类型

通过电话交换机拨号

快速拨号

快速拨号方法

登记单触式快速拨号

更改或删除一个输入

登记编码快速拨号

更改或删除一个输入

登记分组拨号

更改或删除一个输入

使用快速拨号

打印快速拨号清单

发送传真

可以传真的稿件

发送方法

存储器发送

手动发送

改善传真的图像

设定彩色或黑白传送

调整图像质量（传真分辨率）

调整扫描对比度

拨号方法

重拨占线时的号码

手动重拨

自动重拨

自定义自动重拨设定

向几个收件人发送相同的稿件（多址发送）

保存在存储器中的稿件

打印存储器中稿件的清单

打印或删除存储器中的稿件

检查稿件的详情

特殊拨号

通过电话交换机拨号

临时切换至音频拨号

本设备的使用限制

使限制生效

取消限制

接收传真

设定接收模式

自动接收传真：FAX ONLY MODE

手动接收传真：MANUAL MODE

连接应答机时接收：ANS.MACHINE MODE

调整应答机

自动接收传真和语音呼叫：FAX/TEL AUTO SW

自定义FAX/TELAUTOSW

查询接收

取消接收

报告和清单

报告和清单的概要

通信报告（ACTIVITY REPORT）

打印通信报告（ACTIVITY REPORT）

调整通信报告（ACTIVITY REPORT）设定

调整发送报告（TX REPORT）设定

调整接收报告（RX REPORT）设定

打印用户资料清单（USER'S DATA LIST）

维护

更换墨水盒

何时更换墨水盒

准则

更换墨水盒

维护打印头

打印头维护流程图

打印喷嘴检查图案

清洗打印头

对齐打印头

清洁本设备

清洁外部

清洁内部

清洁扫描区域

清洁本设备的内部

清洁自动输稿器区域

清洁滚轴

常见问题及解决方法

安装和卸载软件的问题

开启计算机的问题

通过计算机进行打印的问题

复印方面的问题

扫描方面的问题

接收传真方面的问题

发送传真方面的问题

电话方面的问题

使用存储卡方面的问题

如果LCD上没有任何显示（如果没有电源）

如果电源意外断开

取出阻塞的纸张

取出阻塞在出纸托盘中的纸张

取出阻塞在本设备内部的纸张

如果重复出现纸张阻塞故障

取出阻塞的稿件

如果不能正确地打印出喷嘴检查图案

解释信息

LCD上的信息

如果不能解决问题

本设备的设定

打印一张当前设定的检查表

了解本设备的设定

设定

菜单：SPECIALCOPY

菜单：MAINTENANCE

菜单：USERDATA

菜单：RECEIVEMODE

菜单：MEMORYREFERENCE

菜单：REPORTS/LISTS

菜单：PHOTOPRINTMODE

规格

一般规格

墨水规格

打印规格

照片打印规格

复印规格

传真规格

扫描规格

电话规格

索引

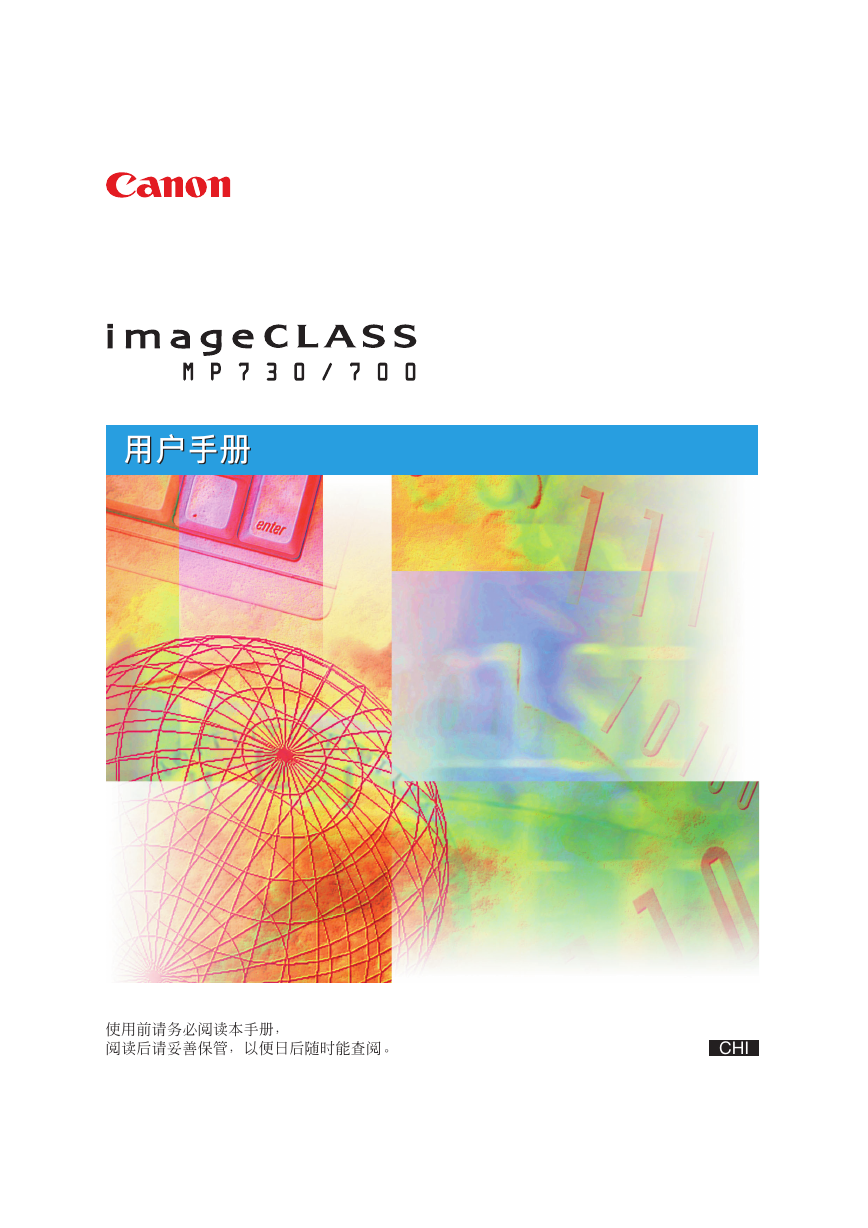

用户手册用户手册使用前请务必阅读本手册，阅读后请妥善保管，以便日后随时能查阅。 CHI

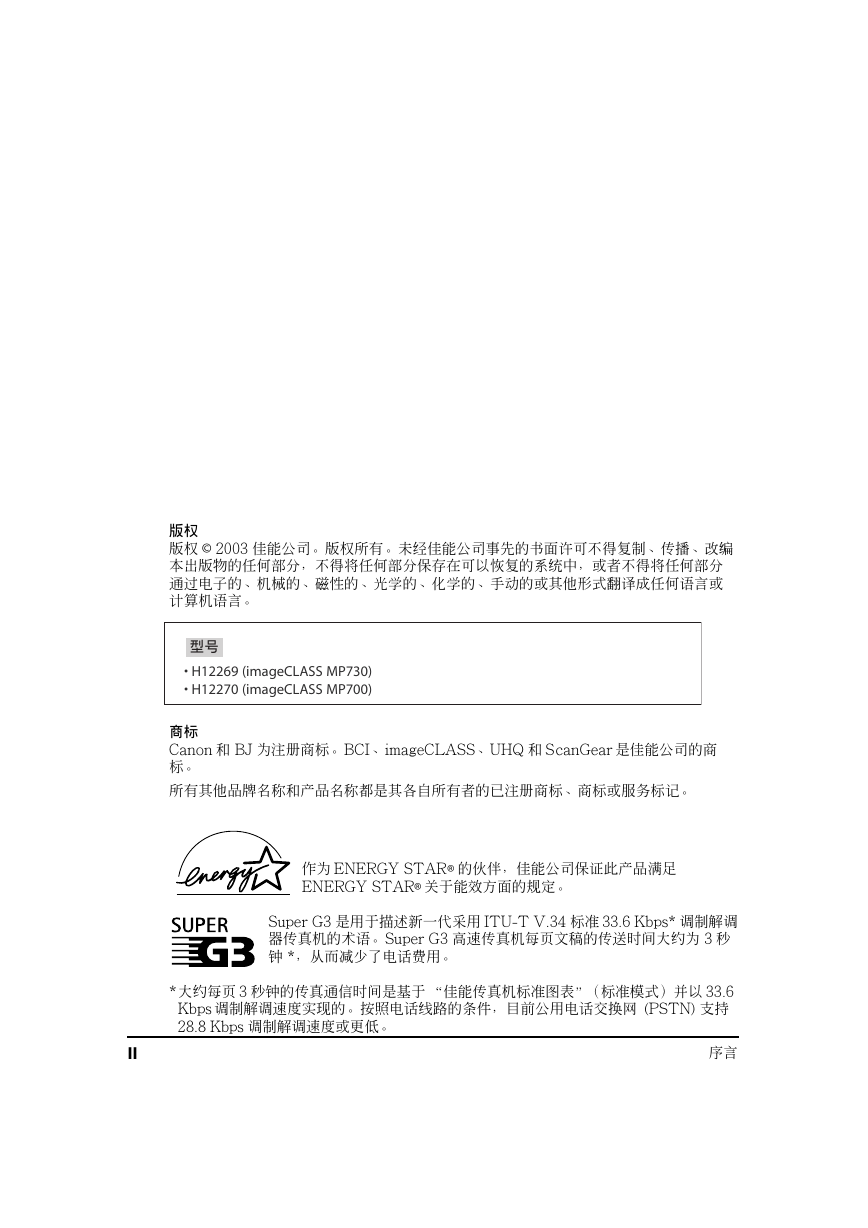

版权版权 © 2003 佳能公司。版权所有。未经佳能公司事先的书面许可不得复制、传播、改编本出版物的任何部分，不得将任何部分保存在可以恢复的系统中，或者不得将任何部分通过电子的、机械的、磁性的、光学的、化学的、手动的或其他形式翻译成任何语言或计算机语言。型号 • H12269 (imageCLASS MP730) • H12270 (imageCLASS MP700) 商标 Canon 和 BJ 为注册商标。BCI、imageCLASS、UHQ 和 ScanGear 是佳能公司的商标。所有其他品牌名称和产品名称都是其各自所有者的已注册商标、商标或服务标记。作为 ENERGY STAR ® 的伙伴，佳能公司保证此产品满足 ENERGY STAR ® 关于能效方面的规定。 Super G3 是用于描述新一代采用 ITU-T V.34 标准 33.6 Kbps* 调制解调器传真机的术语。Super G3 高速传真机每页文稿的传送时间大约为 3 秒钟 *，从而减少了电话费用。 *大约每页 3 秒钟的传真通信时间是基于 “佳能传真机标准图表”（标准模式）并以 33.6 Kbps 调制解调速度实现的。按照电话线路的条件，目前公用电话交换网 (PSTN) 支持 28.8 Kbps 调制解调速度或更低。 II 序言

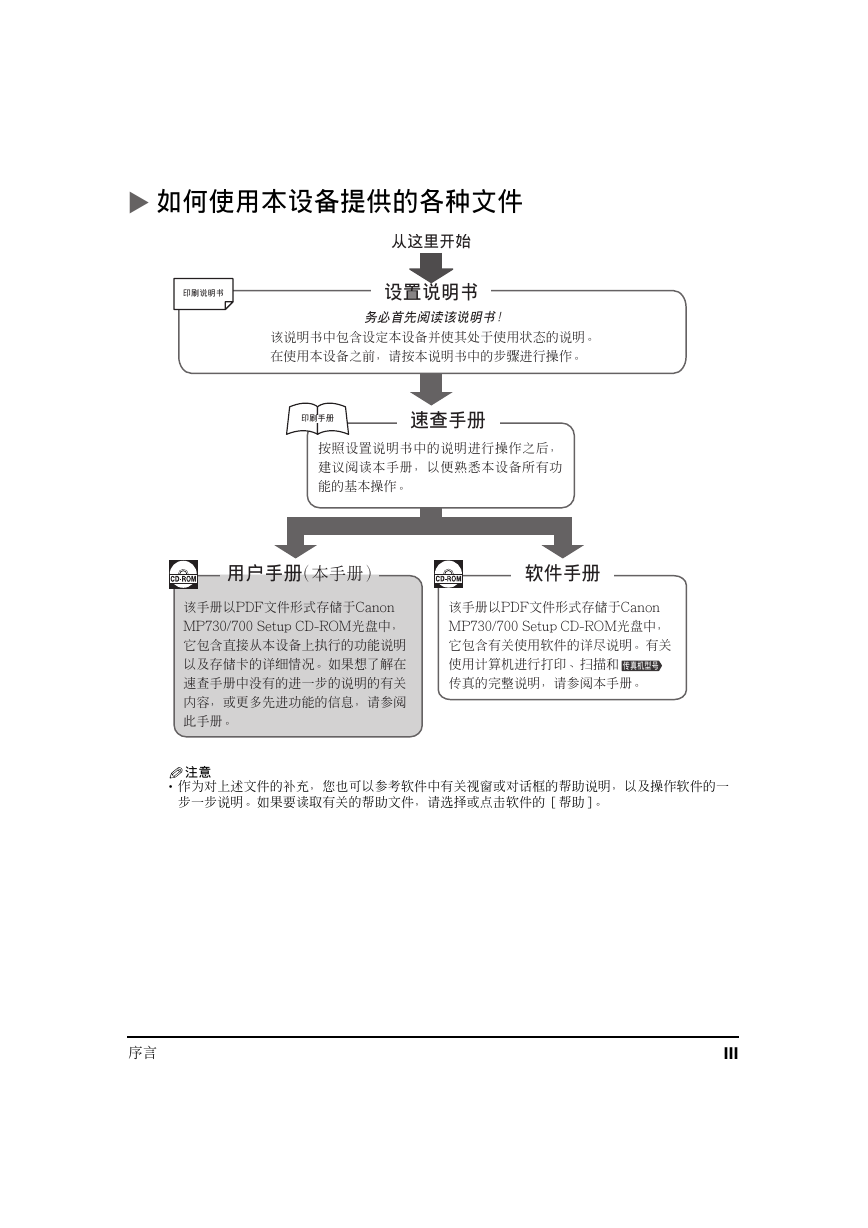

如何使用本设备提供的各种文件印刷说明书从这里开始设置说明书务必首先阅读该说明书！该说明书中包含设定本设备并使其处于使用状态的说明。在使用本设备之前，请按本说明书中的步骤进行操作。印刷手册速查手册按照设置说明书中的说明进行操作之后，建议阅读本手册，以便熟悉本设备所有功能的基本操作。用户手册（本手册）软件手册该手册以PDF文件形式存储于Canon MP730/700 Setup CD-ROM光盘中，它包含直接从本设备上执行的功能说明以及存储卡的详细情况。如果想了解在速查手册中没有的进一步的说明的有关内容，或更多先进功能的信息，请参阅此手册。该手册以PDF文件形式存储于Canon MP730/700 Setup CD-ROM光盘中，它包含有关使用软件的详尽说明。有关使用计算机进行打印、扫描和传真的完整说明，请参阅本手册。传真机型号注意 • 作为对上述文件的补充，您也可以参考软件中有关视窗或对话框的帮助说明，以及操作软件的一步一步说明。如果要读取有关的帮助文件，请选择或点击软件的 [ 帮助 ]。序言 III

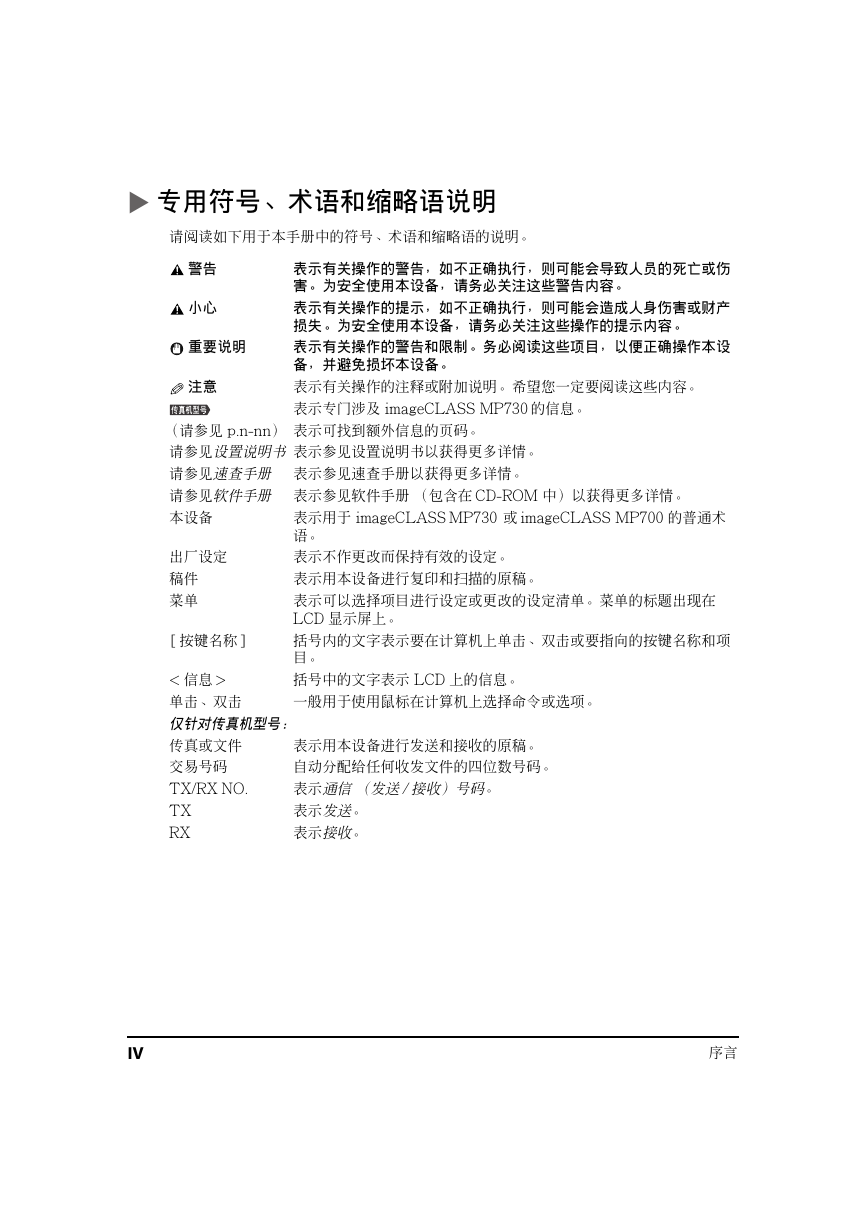

专用符号、术语和缩略语说明请阅读如下用于本手册中的符号、术语和缩略语的说明。警告小心表示有关操作的警告，如不正确执行，则可能会导致人员的死亡或伤害。为安全使用本设备，请务必关注这些警告内容。表示有关操作的提示，如不正确执行，则可能会造成人身伤害或财产损失。为安全使用本设备，请务必关注这些操作的提示内容。重要说明表示有关操作的警告和限制。务必阅读这些项目，以便正确操作本设备，并避免损坏本设备。注意表示有关操作的注释或附加说明。希望您一定要阅读这些内容。表示专门涉及 imageCLASS MP730 的信息。（请参见 p.n-nn）表示可找到额外信息的页码。请参见设置说明书表示参见设置说明书以获得更多详情。请参见速查手册表示参见速查手册以获得更多详情。请参见软件手册表示参见软件手册（包含在 CD-ROM 中）以获得更多详情。本设备表示用于 imageCLASS MP730 或 imageCLASS MP700 的普通术语。出厂设定表示不作更改而保持有效的设定。稿件菜单表示用本设备进行复印和扫描的原稿。表示可以选择项目进行设定或更改的设定清单。菜单的标题出现在 LCD 显示屏上。 [ 按键名称 ] 括号内的文字表示要在计算机上单击、双击或要指向的按键名称和项目。 < 信息 > 括号中的文字表示 LCD 上的信息。单击、双击仅针对传真机型号：一般用于使用鼠标在计算机上选择命令或选项。传真或文件表示用本设备进行发送和接收的原稿。交易号码自动分配给任何收发文件的四位数号码。 TX/RX NO. 表示通信（发送/接收）号码。 TX RX 表示发送。表示接收。 IV 序言

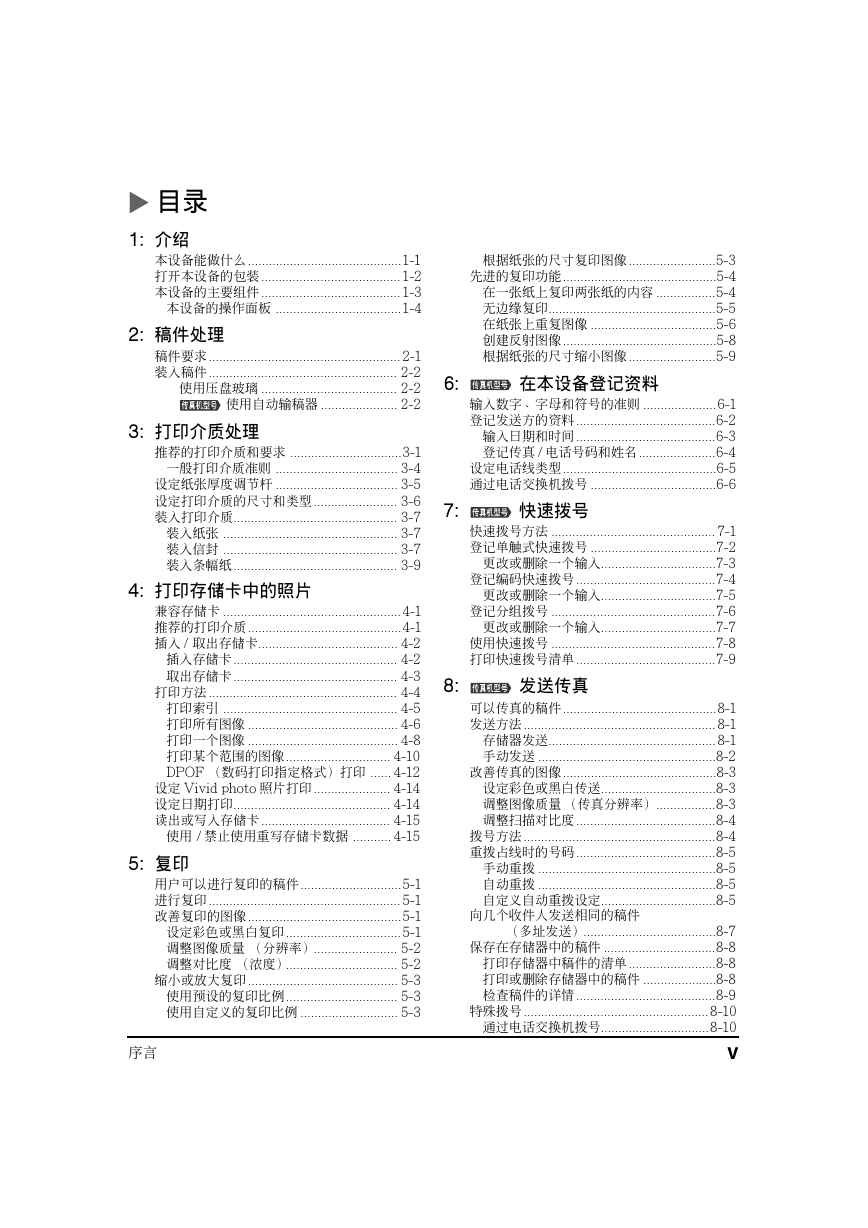

目录 1: 介绍本设备能做什么 ............................................1-1 打开本设备的包装 ........................................ 1-2 本设备的主要组件 ........................................ 1-3 本设备的操作面板 ....................................1-4 2: 稿件处理稿件要求 ....................................................... 2-1 装入稿件 ...................................................... 2-2 使用压盘玻璃 ....................................... 2-2 使用自动输稿器 ...................... 2-2 3: 打印介质处理推荐的打印介质和要求 ................................3-1 一般打印介质准则 ................................... 3-4 设定纸张厚度调节杆 ................................... 3-5 设定打印介质的尺寸和类型 ........................ 3-6 装入打印介质............................................... 3-7 装入纸张 .................................................. 3-7 装入信封 .................................................. 3-7 装入条幅纸 ............................................... 3-9 4: 打印存储卡中的照片兼容存储卡 ................................................... 4-1 推荐的打印介质 ............................................4-1 插入 / 取出存储卡........................................ 4-2 插入存储卡 ............................................... 4-2 取出存储卡 ............................................... 4-3 打印方法 ...................................................... 4-4 打印索引 .................................................. 4-5 打印所有图像 ........................................... 4-6 打印一个图像 ........................................... 4-8 打印某个范围的图像 .............................. 4-10 DPOF （数码打印指定格式）打印 ...... 4-12 设定 Vivid photo 照片打印 ...................... 4-14 设定日期打印............................................. 4-14 读出或写入存储卡 ..................................... 4-15 使用 / 禁止使用重写存储卡数据 ........... 4-15 5: 复印用户可以进行复印的稿件 .............................5-1 进行复印 ....................................................... 5-1 改善复印的图像 ............................................5-1 设定彩色或黑白复印 ................................. 5-1 调整图像质量（分辨率）........................ 5-2 调整对比度（浓度）................................ 5-2 缩小或放大复印 ........................................... 5-3 使用预设的复印比例 ................................ 5-3 使用自定义的复印比例 ............................ 5-3 序言根据纸张的尺寸复印图像 .........................5-3 先进的复印功能 ............................................5-4 在一张纸上复印两张纸的内容 .................5-4 无边缘复印................................................5-5 在纸张上重复图像 ....................................5-6 创建反射图像 ............................................5-8 根据纸张的尺寸缩小图像 .........................5-9 6: 在本设备登记资料输入数字、字母和符号的准则 .....................6-1 登记发送方的资料 ........................................6-2 输入日期和时间 ........................................6-3 登记传真 / 电话号码和姓名 ......................6-4 设定电话线类型 ............................................6-5 通过电话交换机拨号 ....................................6-6 7: 快速拨号快速拨号方法 ............................................... 7-1 登记单触式快速拨号 ....................................7-2 更改或删除一个输入.................................7-3 登记编码快速拨号 ........................................7-4 更改或删除一个输入.................................7-5 登记分组拨号 ...............................................7-6 更改或删除一个输入.................................7-7 使用快速拨号 ...............................................7-8 打印快速拨号清单 ........................................7-9 8: 发送传真可以传真的稿件 ............................................8-1 发送方法 ....................................................... 8-1 存储器发送................................................ 8-1 手动发送 ...................................................8-2 改善传真的图像 ............................................8-3 设定彩色或黑白传送.................................8-3 调整图像质量（传真分辨率）.................8-3 调整扫描对比度 ........................................8-4 拨号方法 .......................................................8-4 重拨占线时的号码 ........................................8-5 手动重拨 ...................................................8-5 自动重拨 ...................................................8-5 自定义自动重拨设定.................................8-5 向几个收件人发送相同的稿件（多址发送）......................................8-7 保存在存储器中的稿件 ................................8-8 打印存储器中稿件的清单 .........................8-8 打印或删除存储器中的稿件 .....................8-8 检查稿件的详情 ........................................8-9 特殊拨号 ..................................................... 8-10 通过电话交换机拨号...............................8-10 V

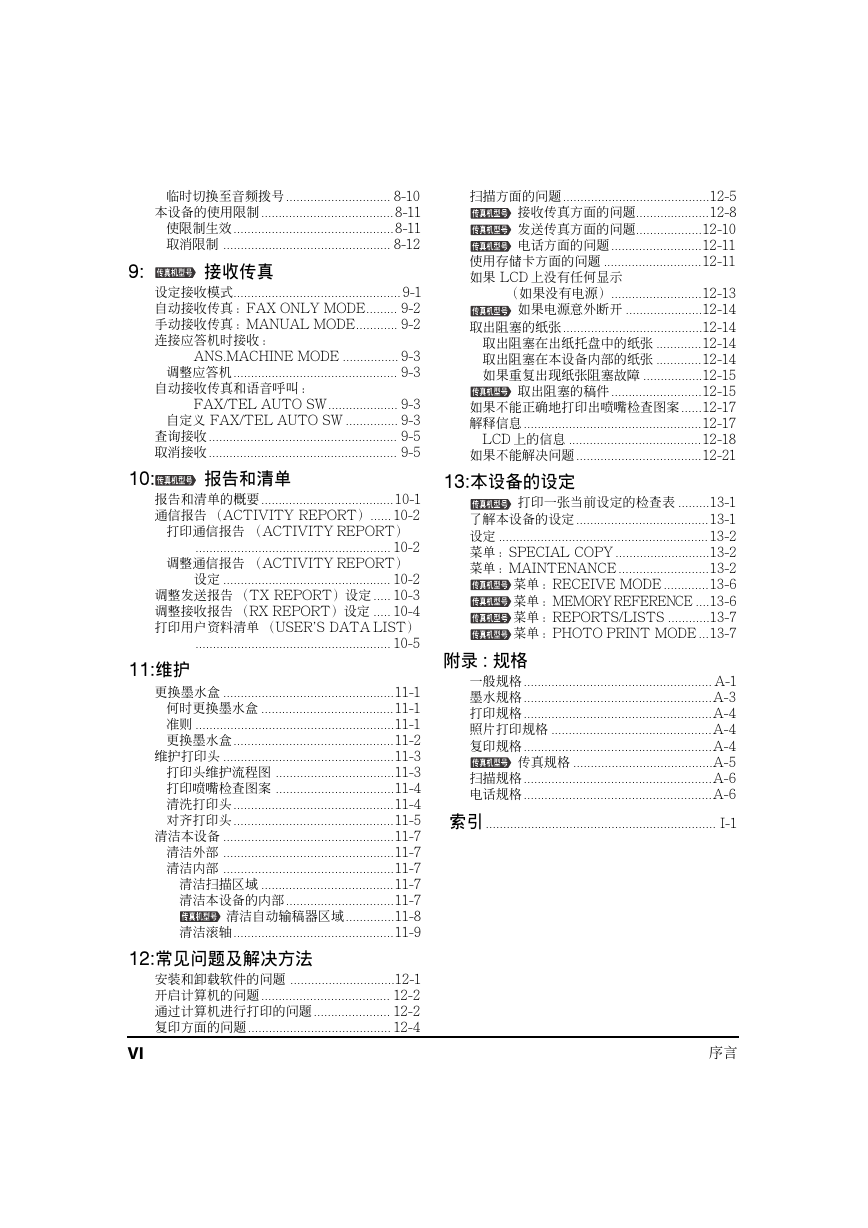

临时切换至音频拨号 .............................. 8-10 本设备的使用限制 ...................................... 8-11 使限制生效 ..............................................8-11 取消限制 ................................................ 8-12 9: 接收传真设定接收模式................................................ 9-1 自动接收传真：FAX ONLY MODE......... 9-2 手动接收传真：MANUAL MODE............ 9-2 连接应答机时接收： ANS.MACHINE MODE ................ 9-3 调整应答机 ............................................... 9-3 自动接收传真和语音呼叫： FAX/TEL AUTO SW.................... 9-3 自定义 FAX/TEL AUTO SW ............... 9-3 查询接收 ...................................................... 9-5 取消接收 ...................................................... 9-5 扫描方面的问题 ..........................................12-5 接收传真方面的问题.....................12-8 发送传真方面的问题...................12-10 电话方面的问题 ..........................12-11 使用存储卡方面的问题 ............................ 12-11 如果 LCD 上没有任何显示（如果没有电源）..........................12-13 如果电源意外断开 ......................12-14 取出阻塞的纸张 ........................................12-14 取出阻塞在出纸托盘中的纸张 .............12-14 取出阻塞在本设备内部的纸张 .............12-14 如果重复出现纸张阻塞故障 .................12-15 取出阻塞的稿件 ..........................12-15 如果不能正确地打印出喷嘴检查图案 ......12-17 解释信息 ................................................... 12-17 LCD 上的信息 ...................................... 12-18 如果不能解决问题 ....................................12-21 10: 报告和清单 13:本设备的设定报告和清单的概要 ...................................... 10-1 通信报告（ACTIVITY REPORT）...... 10-2 打印通信报告（ACTIVITY REPORT） ........................................................ 10-2 调整通信报告（ACTIVITY REPORT）设定 ................................................ 10-2 调整发送报告（TX REPORT）设定 ..... 10-3 调整接收报告（RX REPORT）设定 ..... 10-4 打印用户资料清单（USER'S DATA LIST） ........................................................ 10-5 11:维护更换墨水盒 .................................................11-1 何时更换墨水盒 ...................................... 11-1 准则 .........................................................11-1 更换墨水盒 ..............................................11-2 维护打印头 .................................................11-3 打印头维护流程图 ..................................11-3 打印喷嘴检查图案 ..................................11-4 清洗打印头 ..............................................11-4 对齐打印头 ..............................................11-5 清洁本设备 .................................................11-7 清洁外部 .................................................11-7 清洁内部 .................................................11-7 清洁扫描区域 ...................................... 11-7 清洁本设备的内部 ...............................11-7 清洁自动输稿器区域 ..............11-8 清洁滚轴 ..............................................11-9 12:常见问题及解决方法安装和卸载软件的问题 ..............................12-1 开启计算机的问题 ..................................... 12-2 通过计算机进行打印的问题 ...................... 12-2 复印方面的问题 ......................................... 12-4 VI 打印一张当前设定的检查表 .........13-1 了解本设备的设定 ...................................... 13-1 设定 ............................................................ 13-2 菜单：SPECIAL COPY ...........................13-2 菜单：MAINTENANCE ..........................13-2 菜单：RECEIVE MODE .............13-6 菜单：MEMORY REFERENCE ....13-6 菜单：REPORTS/LISTS ............13-7 菜单：PHOTO PRINT MODE ...13-7 附录 : 规格一般规格 ...................................................... A-1 墨水规格 ......................................................A-3 打印规格 ......................................................A-4 照片打印规格 ..............................................A-4 复印规格 ......................................................A-4 传真规格 ........................................A-5 扫描规格 ......................................................A-6 电话规格 ......................................................A-6 索引 .................................................................. I-1 序言

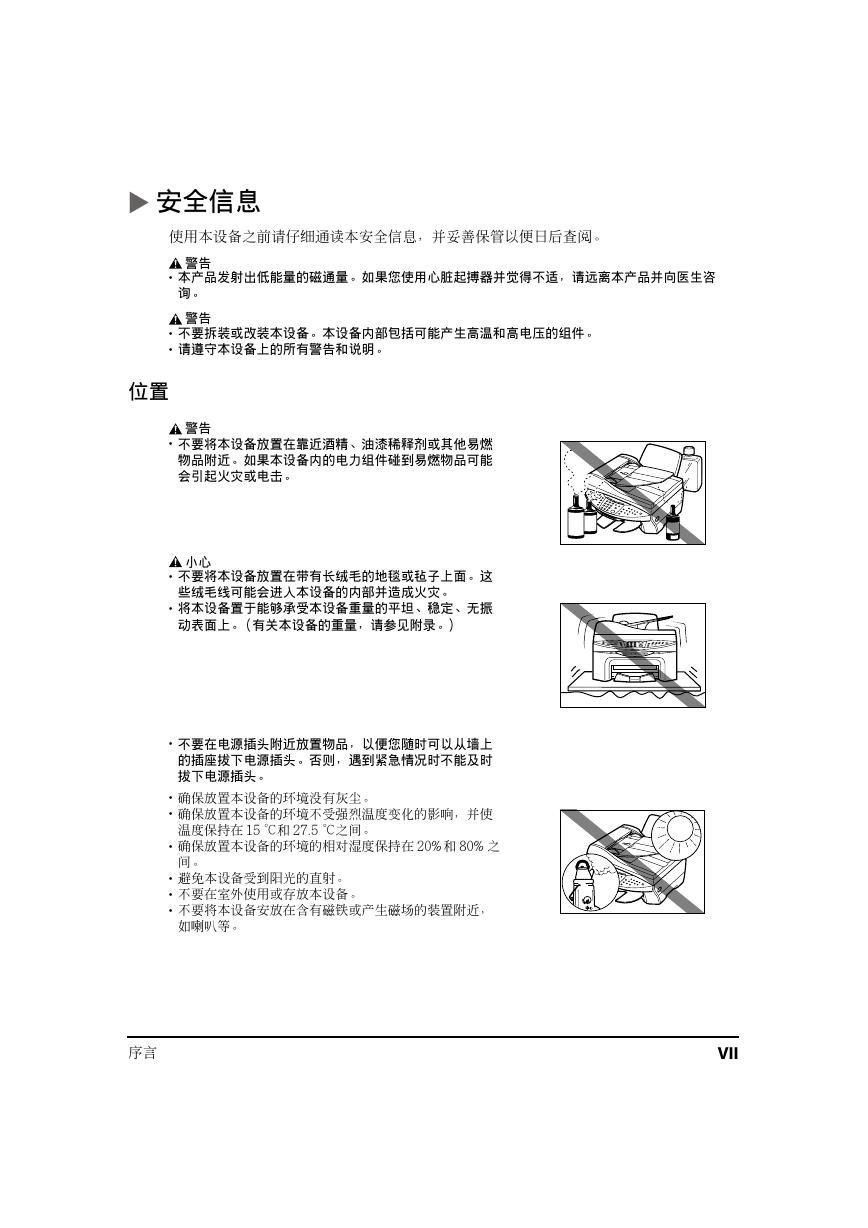

安全信息使用本设备之前请仔细通读本安全信息，并妥善保管以便日后查阅。警告 • 本产品发射出低能量的磁通量。如果您使用心脏起搏器并觉得不适，请远离本产品并向医生咨询。警告 • 不要拆装或改装本设备。本设备内部包括可能产生高温和高电压的组件。 • 请遵守本设备上的所有警告和说明。位置警告 • 不要将本设备放置在靠近酒精、油漆稀释剂或其他易燃物品附近。如果本设备内的电力组件碰到易燃物品可能会引起火灾或电击。小心 • 不要将本设备放置在带有长绒毛的地毯或毡子上面。这些绒毛线可能会进入本设备的内部并造成火灾。 • 将本设备置于能够承受本设备重量的平坦、稳定、无振动表面上。（有关本设备的重量，请参见附录。） • 不要在电源插头附近放置物品，以便您随时可以从墙上的插座拔下电源插头。否则，遇到紧急情况时不能及时拔下电源插头。 • 确保放置本设备的环境没有灰尘。 • 确保放置本设备的环境不受强烈温度变化的影响，并使温度保持在 15 ℃和 27.5 ℃之间。 • 确保放置本设备的环境的相对湿度保持在 20% 和 80% 之间。 • 避免本设备受到阳光的直射。 • 不要在室外使用或存放本设备。 • 不要将本设备安放在含有磁铁或产生磁场的装置附近，如喇叭等。序言 VII

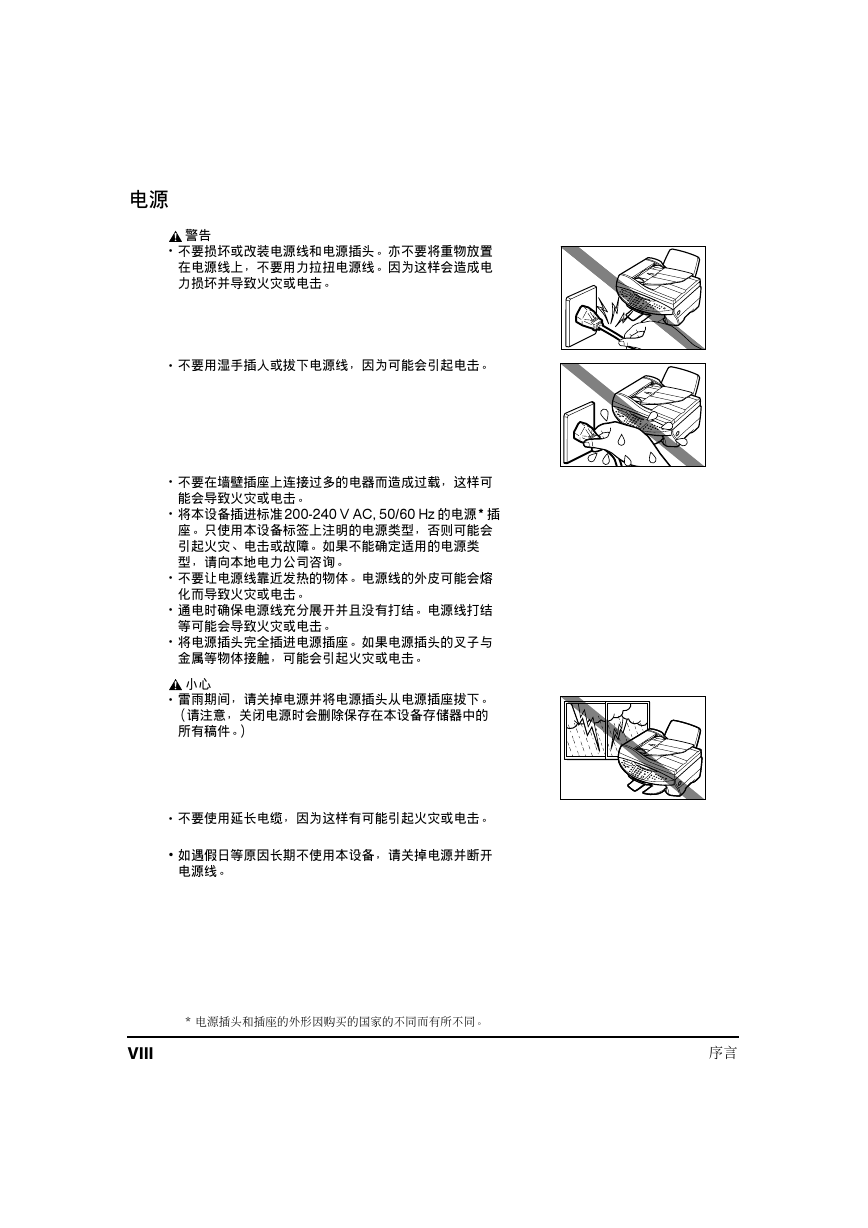

电源警告 • 不要损坏或改装电源线和电源插头。亦不要将重物放置在电源线上，不要用力拉扭电源线。因为这样会造成电力损坏并导致火灾或电击。 • 不要用湿手插入或拔下电源线，因为可能会引起电击。 • 不要在墙壁插座上连接过多的电器而造成过载，这样可能会导致火灾或电击。 • 将本设备插进标准 200-240 V AC, 50/60 Hz 的电源 * 插座。只使用本设备标签上注明的电源类型，否则可能会引起火灾、电击或故障。如果不能确定适用的电源类型，请向本地电力公司咨询。 • 不要让电源线靠近发热的物体。电源线的外皮可能会熔化而导致火灾或电击。 • 通电时确保电源线充分展开并且没有打结。电源线打结等可能会导致火灾或电击。 • 将电源插头完全插进电源插座。如果电源插头的叉子与金属等物体接触，可能会引起火灾或电击。小心 • 雷雨期间，请关掉电源并将电源插头从电源插座拔下。（请注意，关闭电源时会删除保存在本设备存储器中的所有稿件。） • 不要使用延长电缆，因为这样有可能引起火灾或电击。 • 如遇假日等原因长期不使用本设备，请关掉电源并断开电源线。 * 电源插头和插座的外形因购买的国家的不同而有所不同。 VIII 序言
